1、关于回旋加速器，下列说法正确的是（　　）

A、电场用来加速带电粒子，磁场则使带电粒子回旋 B、电场和磁场同时用来加速带电粒子 C、所加交变电源的频率与带电粒子做圆周运动的频率相同 D、同一带电粒子获得的最大动能只与交流电压的大小有关，而与交流电压的频率无关

查看解析

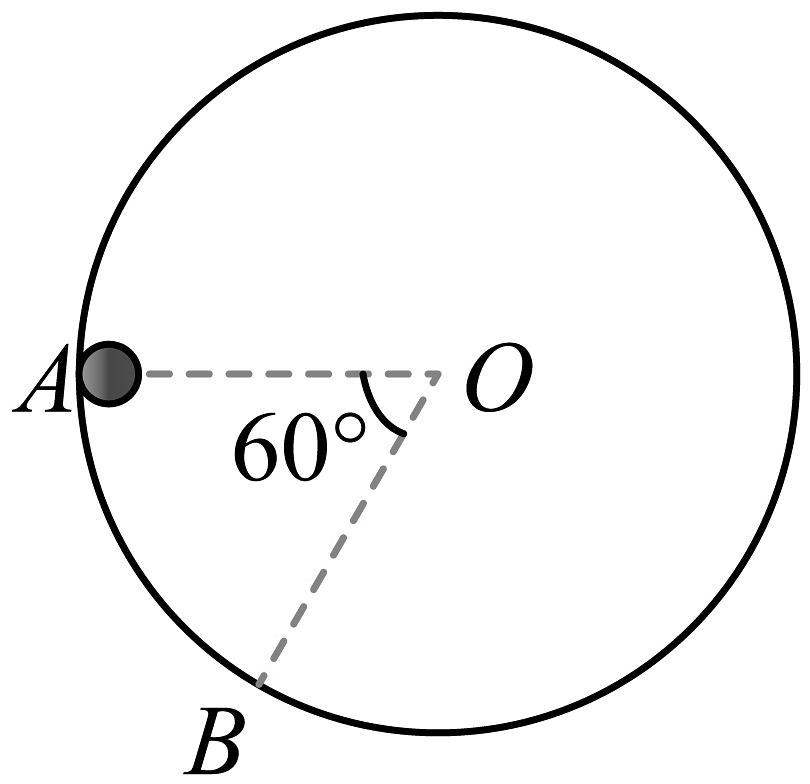

2、如图所示，一光滑圆形轨道，OA是水平半径，OB与OA成60°角，一小球从轨道上的A处由静止释放，小球运动到B点时的加速度为（　　）

A、g B、 $\frac{\sqrt{5}}{2} g$ C、 $\frac{\sqrt{13}}{2} g$ D、 $\frac{\sqrt{15}}{2} g$

查看解析
3、英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场，如图所示，一个半径为r的绝缘光滑细圆环水平放置，环内存在竖直向上的匀强磁场，环上套一带电荷量为 $+ q$ 的小球，已知磁感应强度B随时间均匀增加，其变化率为k，则小球在环上运动一周动能的增加量是（　　）

A、0 B、 $\frac{1}{2} r^{2} q k$ C、 $2 π^{2} r q k$ D、 $π r^{2} q k$

查看解析

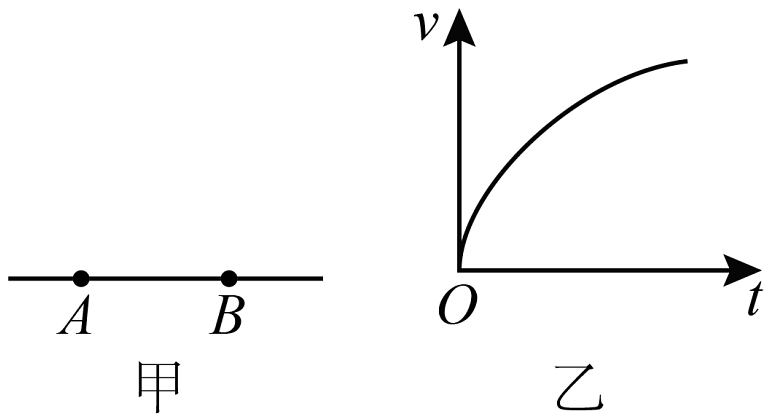

4、如图甲所示，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静上释放，仅在静电力的作用下从A点运动到B点，其运动的 $v - t$ 图像如图乙所示。负电荷从A运动到B的过程中，其所在电场分布可能是（　　）

A、 B、 C、 D、

查看解析
5、如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，则（　　）

A、A板带正电 B、电场能正在转化为磁场能 C、电容器C正在充电 D、线圈L两端电压在增大

查看解析

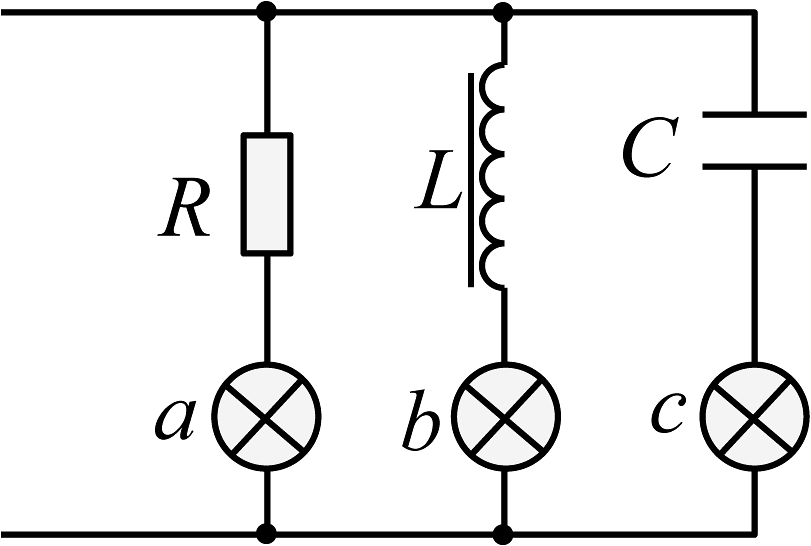

6、如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者关联，接在220V，50Hz的交变电压两端，三只灯泡亮度相同。若将交变电压改为220V，25Hz，则（　　）

A、三只灯泡亮度不变 B、三只灯泡都将变亮 C、a亮度不变，b变亮，c变暗 D、a亮度不变，b变暗，c变亮

查看解析

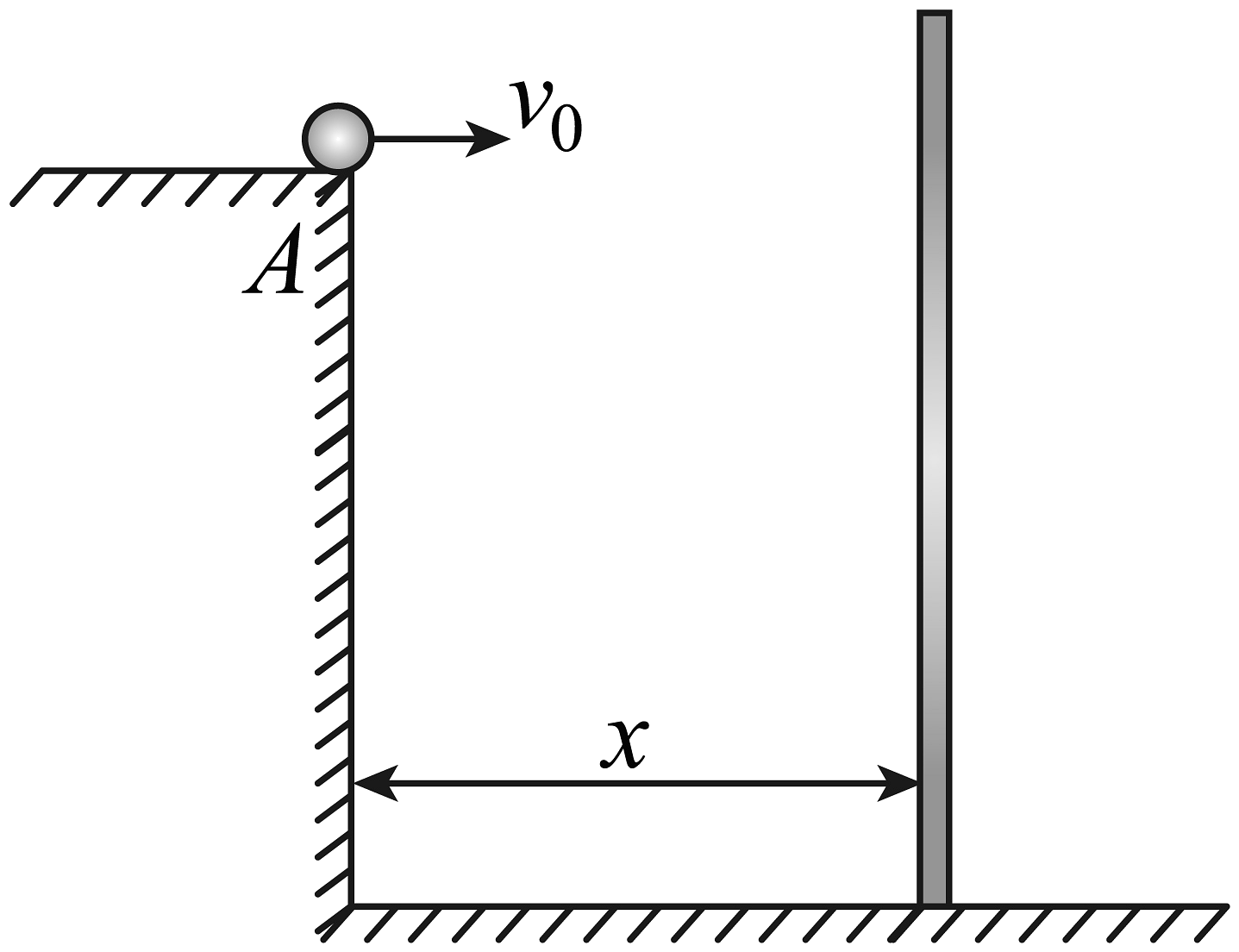

7、如图所示，一小球从A点以初速度 $v_{0}$ 水平抛出，撞到竖直挡板上时，速度方向与水平面所成的夹角为 $30 °$ ；改变小球从A点水平抛出的速度大小，当小球再次撞到挡板时，速度方向与水平面所成的夹角为 $60 °$ 。不计空气阻力，小球第二次从A点抛出的速度大小为（　　）

A、 $\frac{v_{0}}{2}$ B、 $\frac{v_{0}}{3}$ C、 $\frac{\sqrt{3}}{3} v_{0}$ D、 $\sqrt{3} v_{0}$

查看解析
8、如图一女孩在健身器材上爬杆玩耍，女孩（　　）

A、缓慢向上攀爬过程中受到的摩擦力方向是向上的 B、缓慢下滑过程中受到的摩擦力方向是向下的 C、抱住竖直杆不动时，抱得越紧所受摩擦力越大 D、抱住竖直杆下滑速度越大时受到的摩擦力越大

查看解析
9、关于静电场，以下叙述中正确的是（　　）

A、点电荷是理想化物理模型，通常体积小的带电体都可以看成是点电荷 B、电场中某点的电场强度方向即为试探电荷在该点的受力方向 C、电场强度是矢量，运算时遵循平行四边形定则 D、沿电场线方向，电场强度一定越来越小

查看解析
10、国际单位制选定的三个力学基本物理量是（　　）

A、力、质量、时间 B、质量、长度、时间 C、长度、时间、速度 D、质量、时间、加速度

查看解析

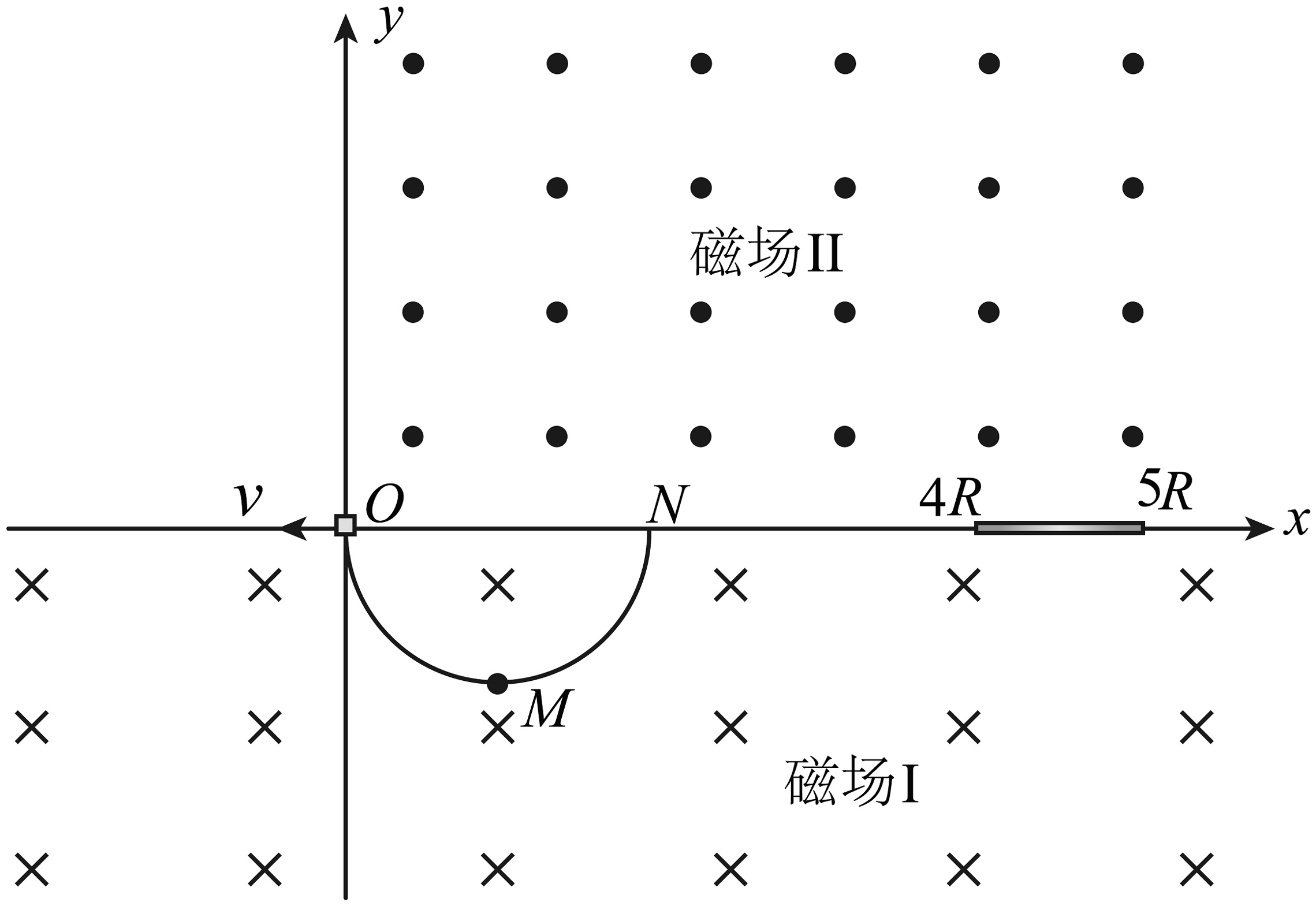

11、如图所示，在 $x O y$ 平面内有一离子源置于坐标原点 $O$ ，持续不断地沿 $x$ 轴负方向发射速率相同、质量为 $m$ 、电荷量为 $q$ 的正离子。在 $x$ 轴及其下方存在匀强磁场I，磁场方向垂直于 $x O y$ 平面向内，磁感应强度大小在 $B_{0} \sim \sqrt{3} B_{0}$ 范围内波动（磁场波动周期远大于离子在磁场中做圆周运动的周期），其中 $O M N$ 半圆区域内无磁场， $M$ 点、 $N$ 点的坐标分别为 $(R, - R) 、 (2 R, 0)$ 。在第一象限存在垂直于 $x O y$ 平面向外，磁感应强度大小可调的匀强磁场II，在 $x$ 轴上 $4 R \sim 5 R$ 区间放置一长为 $R$ 的探测板（只有上表面可接收离子）。已知磁场 $I$ 的磁感应强度为 $B_{0}$ 时，发射的离子经磁场I偏转后恰好经过 $M$ 点，且方向垂直 $x$ 轴射入磁场II，求：

(1)、离子的运动速率 $v$ ；

(2)、离子射入磁场II时与 $x$ 轴正方向的夹角范围；

(3)、若磁场II的磁感应强度 $B$ 大小为 $\frac{1}{2} B_{0}$ ，则探测板能接收到离子区域的长度；

(4)、若磁场II的磁感应强度 $B$ 大小在 $\frac{\sqrt{3}}{4} B_{0} \sim \frac{\sqrt{3}}{3} B_{0}$ 内取不同值，求探测板接收到离子区域的长度 $L$ 与磁感应强度 $B$ 之间的关系。

查看解析

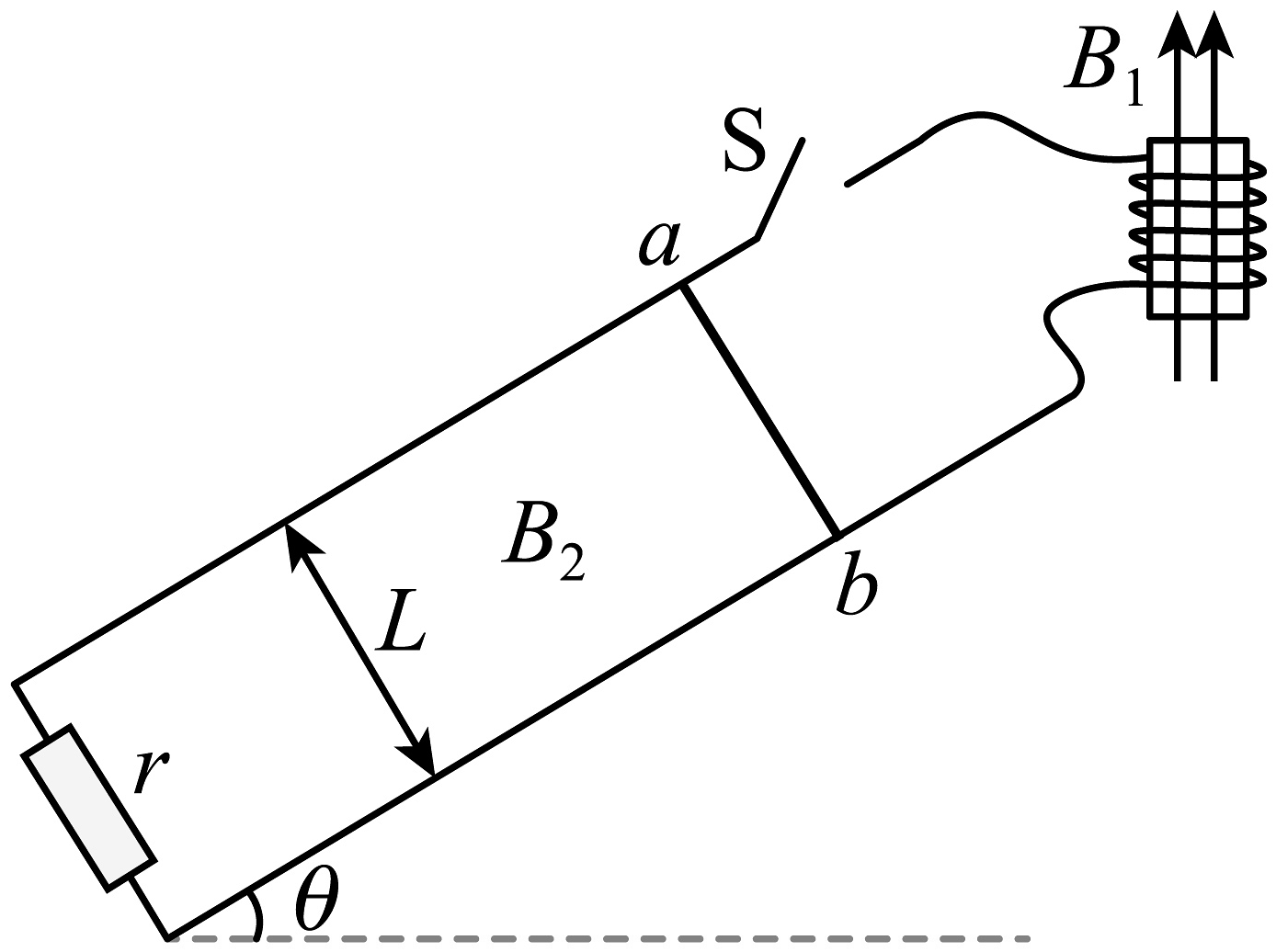

12、如图所示，一个截面积为S、电阻为 $r$ 的线圈，内有方向垂直于线圈平面向上的随时间均匀增加的匀强磁场，其磁感应强度 $B_{1}$ 的变化率为 $k$ 。线圈通过开关S连接两根相互平行、间距为 $L$ 、倾角为 $θ$ 的足够长光滑导轨，下端连接一个阻值为 $r$ 的定值电阻，在倾斜导轨区域仅有垂直导轨平面的磁感应强度为 $B_{2}$ 的匀强磁场。开关S闭合时，质量为 $m$ ，阻值也为 $r$ 的导体棒 $a b$ 恰好能在图示位置保持静止。开关S断开后，导体棒 $a b$ 在沿导轨下滑的过程中始终与导轨垂直，且与导轨接触良好，不计导轨电阻。

(1)、开关 $S$ 闭合时导体棒 $a b$ 两端电势 $φ_{a}$ $φ_{b}$ （填“>”或“<”）；

(2)、求线圈的匝数 $N$ ，并指出匀强磁场 $B_{2}$ 的方向；

(3)、开关S断开后，求导体棒 $a b$ 能达到的最大速度 $v_{m}$ ；

(4)、若从开关S断开到导体棒 $a b$ 达到最大速度的过程中，导体棒 $a b$ 产生的焦耳热为 $Q$ ，求此过程中通过定值电阻的电荷量 $q$ 。

查看解析

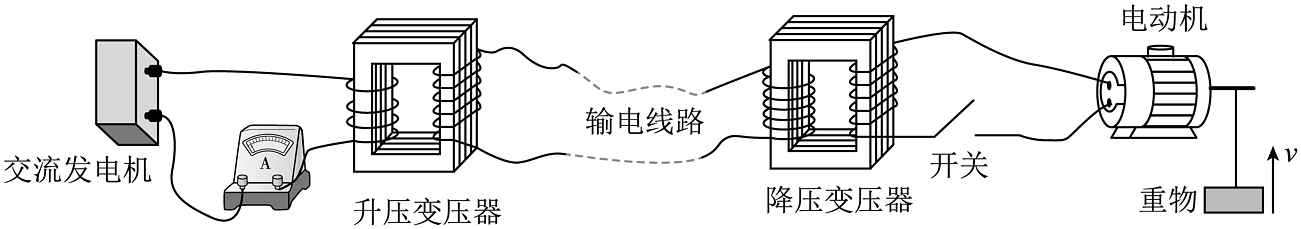

13、某小组研究远距离输电的模拟装置如图所示，发电机产生的交变电流电动势瞬时表达式 $e = 222 \sqrt{2} sin 100 π t (V)$ ，输电线路的总电阻R=25Ω，降压变压器的原、副线圈匝数之比为25：11，降压变压器副线圈接入一台效率（输出机械功率与输入电功率之比）η=80%的电动机，其额定电压U=220V。开关闭合后，电动机正常工作，恰好能将m=44kg的重物以v=2m/s的速率匀速提起。变压器均视为理想变压器，电流表视为理想电表，除输电线路电阻、电动机线圈内阻外，其余导线电阻均不计。求：

(1)、电动机的机械功率P_机及线圈内阻r；

(2)、输电线路上损失的电压∆U；

(3)、电流表的示数I_A。

查看解析

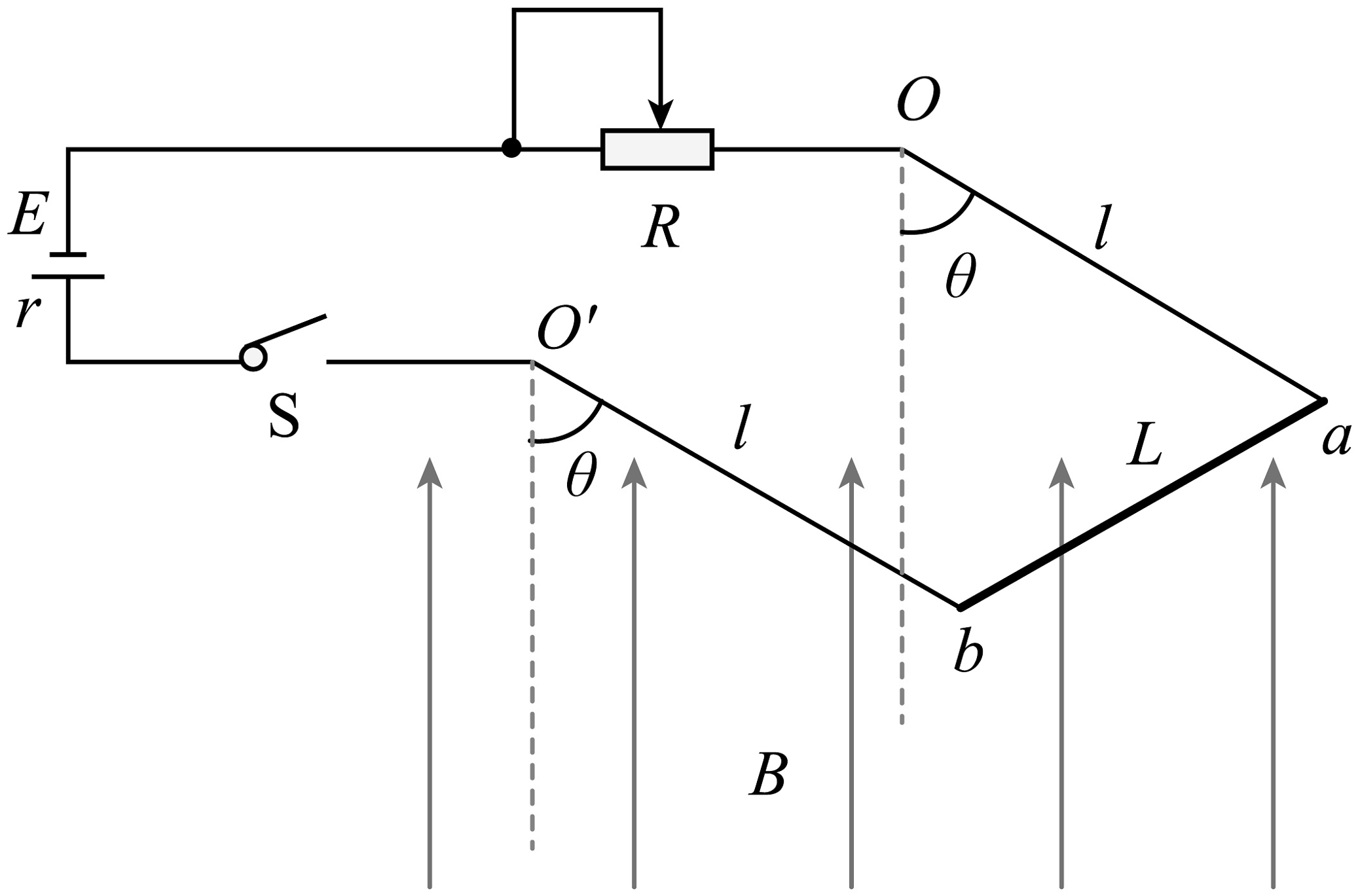

14、如图所示，质量 $m = 0.02 kg$ 、长 $L = 0.2 m$ 的导体棒 $a b$ ，通过两根长均为 $l =$ 0.2m、质量不计的导电细线连在等高的两固定点 $O O^{'}$ 上，固定点间距也为 $L$ ，细线通过开关 $S$ 可与电动势 $E = 3 V$ 、内阻未知的直流电源以及滑动变阻器 $R$ （调节范围足够大）串接成闭合回路，整个装置所在空间存在磁感应强度大小 $B = \frac{\sqrt{3}}{2} T$ 、方向竖直向上的匀强磁场。接通开关 $S$ ，调节滑动变阻器阻值，使得电源输出功率达到最大值，此时导体棒处于静止状态，细线与竖直方向的夹角 $θ = 60^{\circ}$ ，不计空气阻力和其它电阻。求：

(1)、导体棒 $a b$ 中的电流 $I$ 的大小与方向；

(2)、直流电源的内阻 $r$ ；

(3)、若断开开关 $S$ ，金属棒 $a b$ 向下摆动到 $O O^{'}$ 正下方时 $a b$ 两端的电压大小 $U$ 。

查看解析

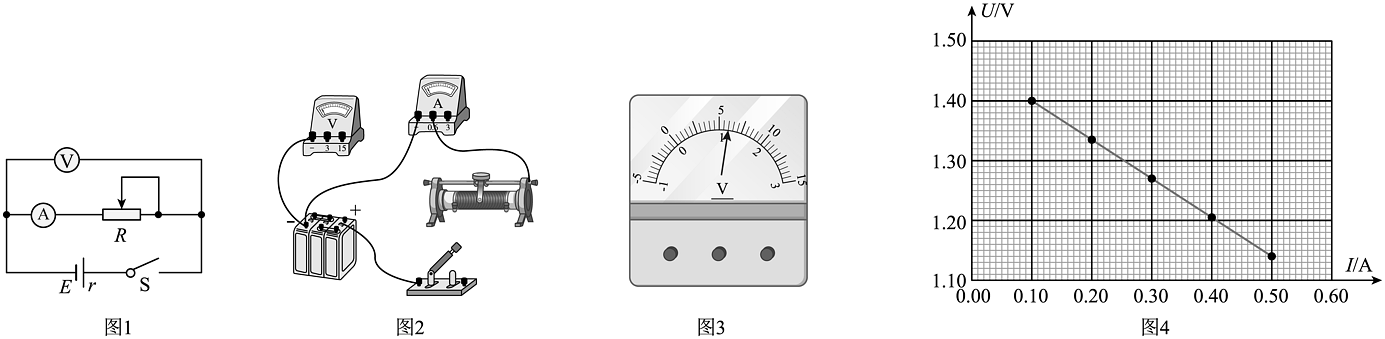

15、在“电池电动势和内阻的测量”实验中，小张设计了如图1所示的电路。

(1)、请根据电路图，将答题卡中的图2对应的实物电路连接完整。

(2)、正确连接后，某次测量中电压表指针位置如图3所示，其读数为V。

(3)、测得的5组数据已标在如图4所示 $U - I$ 坐标系上，用作图法求得干电池的电动势 $E$ V和内阻 $r =$ $Ω$ 。（计算结果均保留两位小数）

查看解析
16、

(1)、某同学使用多用电表测量一阻值未知的定值电阻 $R_{x}$ 。
①正确的操作顺序是（填字母）。
A.把选择开关旋转到交流电压最高档，并拔出红、黑表笔
B.调节欧姆调零旋钮使指针指到欧姆零点
C.把红、黑表笔分别接在 $R_{x}$ 两端，然后读数
D.把选择开关旋转到合适的档位，将红、黑表笔接触
E.把红、黑表笔分别插入多用电表“+”、“-”插孔，用螺丝刀调节指针定位螺丝，使指针指向电流或电压的零刻度
②正确操作后，多用电表的指针位置与选择开关如图1所示，则 $R_{x} =$ $Ω$

(2)、在“导体电阻率的测量”实验中，为了比较精确地测定一段长度为 $1 m$ 、粗细均匀、电阻约为 $7 Ω$ 的合金丝的电阻率 $ρ$ 。
①螺旋测微器测量合金丝直径时的刻度位置如图2所示，读数为 $mm$ 。
②设计了如图3所示的电路，在实验测量时，应将 $c$ 点接（填“ $a$ 点”或“ $b$ 点”）。按此连接测量合金丝电阻，测量结果（填“小于”、“等于”或“大于”）真实值。
③在实验过程中，调节滑动变阻器，电压表和电流表均有示数但总是调不到零，其原因是的导线没有连接好（图3中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”）。
④根据实验测得的6组数据，在图4中描点，作出了2条图线。请你选择其中一条认为正确的图线，并根据你选择的图线，求出该金属丝的电阻率 $ρ =$ $Ω \cdot m$ 。（保留两位有效数字）

查看解析
17、现有如图所示的两种发电机，其中正方形金属框的边长均为 $L$ ，均在磁感应强度为 $B$ 的匀强磁场中以恒定角速度绕 $O O^{'}$ 轴转动，阻值为 $R$ 的电阻两端的电压最大值均为 $U_{m}$ ，其它电阻不计。从如图所示位置开始，则金属框转动一周（　　）

A、甲图中发电机的金属框内电流方向不变 B、乙图中电阻 $R$ 内电流方向不变 C、两图中的金属框转动角速度均为 $\frac{\sqrt{2} U_{m}}{B L^{2}}$ D、两图中电阻 $R$ 产生的焦耳热均为 $\frac{π U_{m} B L^{2}}{R}$

查看解析

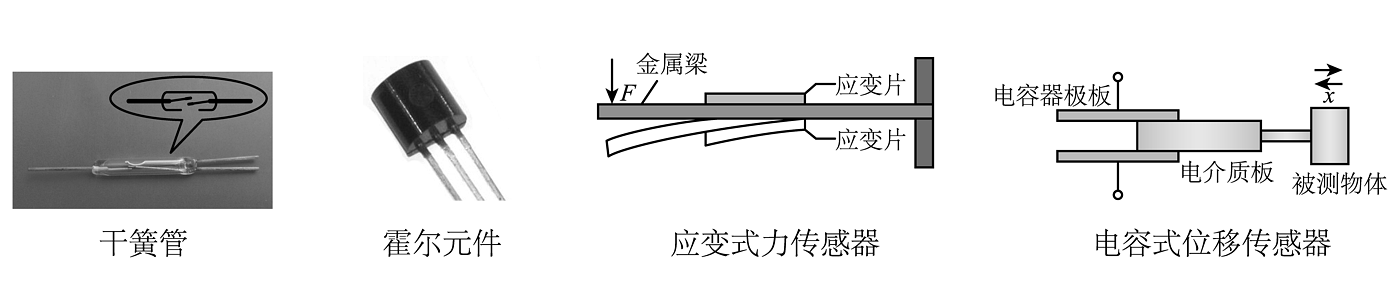

18、下列关于传感器的说法正确的是（　　）

A、干簧管基于电流磁效应，起到开关作用 B、霍尔元件是一种磁敏元件，可以测量磁感应强度的大小和方向 C、应变式力传感器通过测量电阻的变化来确定金属梁受力的大小 D、电容式位移传感器是把电容器的电容转化为物体的位移进行测量

查看解析
19、如图所示，某流量计为长、宽、高分别为 $a 、 b 、 c$ 的长方体绝缘管道，所在空间有垂直于前后面、磁感应强度大小为 $B$ 的匀强磁场，在上、下两个面的内侧固定有金属板 $M 、 N$ ，当污水向右流过管道时，通过测得 $M 、 N$ 之间的电压 $U$ ，可推测污水的流量 $Q$ （单位时间内流过某截面流体的体积）。已知污水流过管道时受到的阻力大小 $f = k L v^{2}$ ，其中 $k$ 为比例系数， $L$ 为污水沿流速方向的长度， $v$ 为污水的流速。为维持污水以恒定速率流动，管道进出口两端需提供一恒定的压强差，则（　　）

A、金属板 $M$ 的电势低于金属板 $N$ 的电势 B、 $M 、 N$ 之间的电压 $U$ 与污水中离子的浓度有关 C、污水的流量为 $\frac{a U}{B}$ D、左、右两侧管口的压强差为 $\frac{k a U^{2}}{b c^{3} B^{2}}$

查看解析
20、如图所示，可自由移动的长直导线 $M N$ 与固定于水平桌面的梯形金属框 $a b c d$ 彼此绝缘，且处于同一平面内，金属框被导线分成面积相等的两部分。当导线通入由 $M$ 到 $N$ 的电流瞬间，则（　　）

A、金属框中的感应电流方向为 $a b c d a$ B、 $a b$ 边与 $c d$ 边受到的安培力方向相同 C、 $a d$ 边与 $b c$ 边受到的安培力方向相反 D、长直导线 $M N$ 向 $a b$ 边靠近

查看解析
