1、一矩形线圈abcd放在水平面上，线圈中通有如图所示的恒定电流．在ab边的右侧距ab边的距离与bc边的长度相等处，放置水平长直导线MN，MN通有由M到N的电流，在其周围空间产生磁场，已知载流长直导线周围磁场的磁感应强度大小为B=kI/r，式中常量k>0，I为电流强度，r为距导线的距离．则（ ）
A、ad边不受安培力作用 B、ab边、cd边受到的安培力之比为2：1 C、若水平面光滑，线圈将向右做加速度减小的加速运动 D、若水平面粗糙，线圈受到向左的摩擦力作用 -
2、如图所示，用频率为f的单色光（激光）垂直照射双缝，在光屏的P点出现第3条暗条纹，已知光速为c，则P到双缝S1、S2的距离之差应为（ ）
A、 B、 C、 D、 -
3、如图甲所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图乙所示的变化电流，设t=0时电流沿逆时针方向（图中箭头所示）。关于线圈B的电流方向和所受安培力产生的效果，下列说法中正确的是（ ）
A、0到t1时间内有顺时针方向的电流，且有收缩的趋势 B、0到t1时间内有逆时针方向的电流，且有扩张的趋势 C、t1到t2时间内有顺时针方向的电流，且有收缩的趋势 D、t1到t2时间内有逆时针方向的电流，且有扩张的趋势 -
4、如图所示，MN是空气与某种液体的分界面，一束红光由空气射到分界面，一部分光被反射，一部分光进入液体中。当入射角是45°时，折射角为30°，则以下说法正确的是（ ）
A、反射光线与折射光线的夹角为90° B、该液体对红光的全反射临界角为45° C、该液体对红光的折射率为3 D、当紫光以同样的入射角从空气射到分界面时，折射角也是30° -
5、关于下列四幅图所涉及的光学知识，说法正确的是（ ）
A、图甲检查工件的平整度利用光的衍射现象 B、图乙医用内窥镜利用光的干涉现象 C、图丙在坦克内壁上开孔安装玻璃利用光的折射现象扩大视野 D、图丁泊松亮斑是由于光的偏振现象产生的 -
6、磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（ ）
A、向上运动 B、向下运动 C、向左运动 D、向右运动 -
7、下列说法中正确的是（ ）A、由可知，B与F成正比，与I、L的乘积成反比 B、由公式可知，电场中某点的电势φ与q成反比 C、安培力的方向既跟磁场方向垂直，又跟电流方向垂直 D、电场线和磁感线都是客观存在的闭合曲线
-
8、如图所示，倾角为θ的光滑平行金属导轨，导轨宽度为L，电阻不计，顶端接有阻值为R的定值电阻，在ab与cd之间的区域存在垂直于导轨所在平面匀强磁场，磁感应强度为B，且bd长为L，有一质量为m，电阻为r的金属棒MN，从顶端由静止释放，金属棒MN始终与导轨垂直且接触良好，MN进入磁场时加速度恰好为零，以下说法正确的是（ ）
A、MN进入磁场时的速度为 B、安培力对金属棒所做的功为 C、通过电阻R的电荷量 D、整个过程中金属棒MN产生的焦耳热为 -
9、在垂直纸面向里的磁场中，有一原子核发生衰变成新的原子核，下列说法正确的是（ ）
A、原子核衰变的周期，与压强有关，压强越大，衰变周期变大 B、若原子核的衰变是α衰变，则半径较大的是α粒子 C、原子核衰变的方程可以是 D、原子核衰变时会发生质量亏损，反应前的质量不等于等于反应后的，需要吸收能量 -

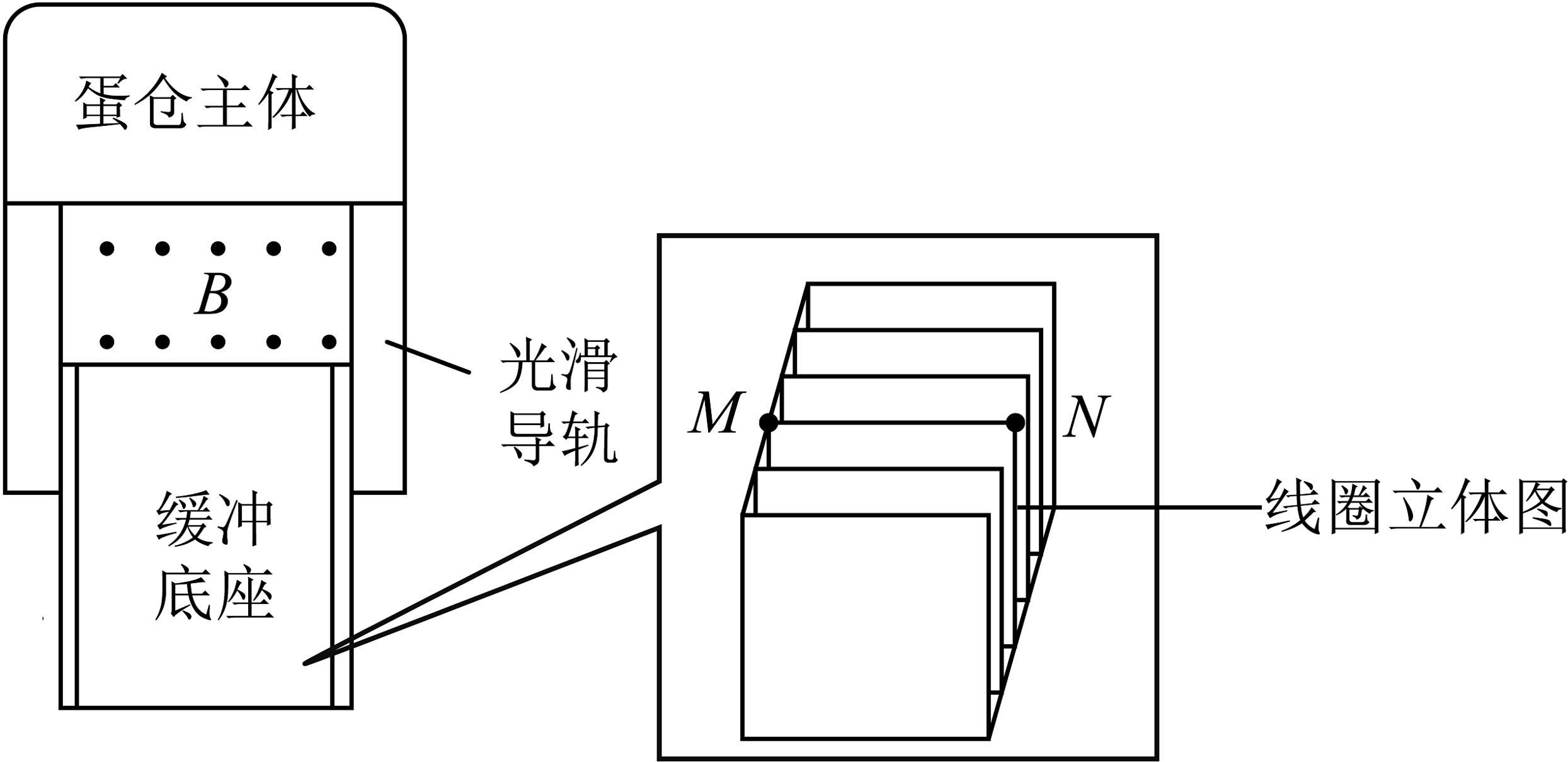

10、一课外兴趣小组在学校组织的“鸡蛋撞地球”科技活动中，为使鸡蛋能安全落地，利用电磁阻尼缓冲原理设计了一套缓冲装置。其模型如图所示，顶部是蛋仓主体，下方是光滑导轨，导轨内侧是一缓冲底座，缓冲底座侧面有导槽（未画出）与导轨相连。在缓冲底座侧面围绕底座设置n个独立单匝闭合矩形金属线圈（线圈间、线圈与底座导轨均绝缘），导轨内侧在蛋仓主体上固定有电阻很小的通电线圈可提供稳定均匀磁场，磁感应强度大小为B，方向水平，已知缓冲底座与地面接触后速度立刻减为零。设每个线圈电阻为R，顶部长度为L，该装置除缓冲底座外其他部分质量为M。在一次实验中该缓冲装置落地前瞬间速度为 ， 此时线圈顶部与光滑导轨底部重合，导轨继续下降距离h时，速度达到最小值。导轨落地时，缓冲底座顶端未接触蛋仓主体下部，忽略空气阻力，重力加速度为g。
(1)、求当缓冲底座刚落地后，某一线圈MN中电流的大小和方向；(2)、若导轨够长，缓冲底座够高，求蛋仓主体落地时的最小速度v；(3)、缓冲装置落地后，导轨继续下落h的过程中，线圈中产生的焦耳热Q及所用的时间t。 -
11、在汤姆孙测阴极射线比荷的实验中，采用了如图所示的阴极射线管，从K发射的阴极射线经过电场加速后，水平射入长度为L的D1、D2平行板间，打在荧光屏中心P1处出现光斑。在D1、D2间加方向向上、场强为E的匀强电场，阴极射线将向下偏转，荧光屏上，P2处出现光斑；再利用通电线圈在D1、D2电场区域加上一垂直纸面的磁感应强度为B的匀强磁场（图中未画出），荧光斑恰好回到荧光屏中心P1处；去掉电场，阴极射线向上偏转，离开磁场区域时偏转角为θ，试解决下列问题：
(1)、判断阴极射线的电性并写出依据；(2)、判断D1、D2之间所加磁场方向并求出粒子速度；(3)、根据L、E、B和θ，求出阴极射线的比荷。 -

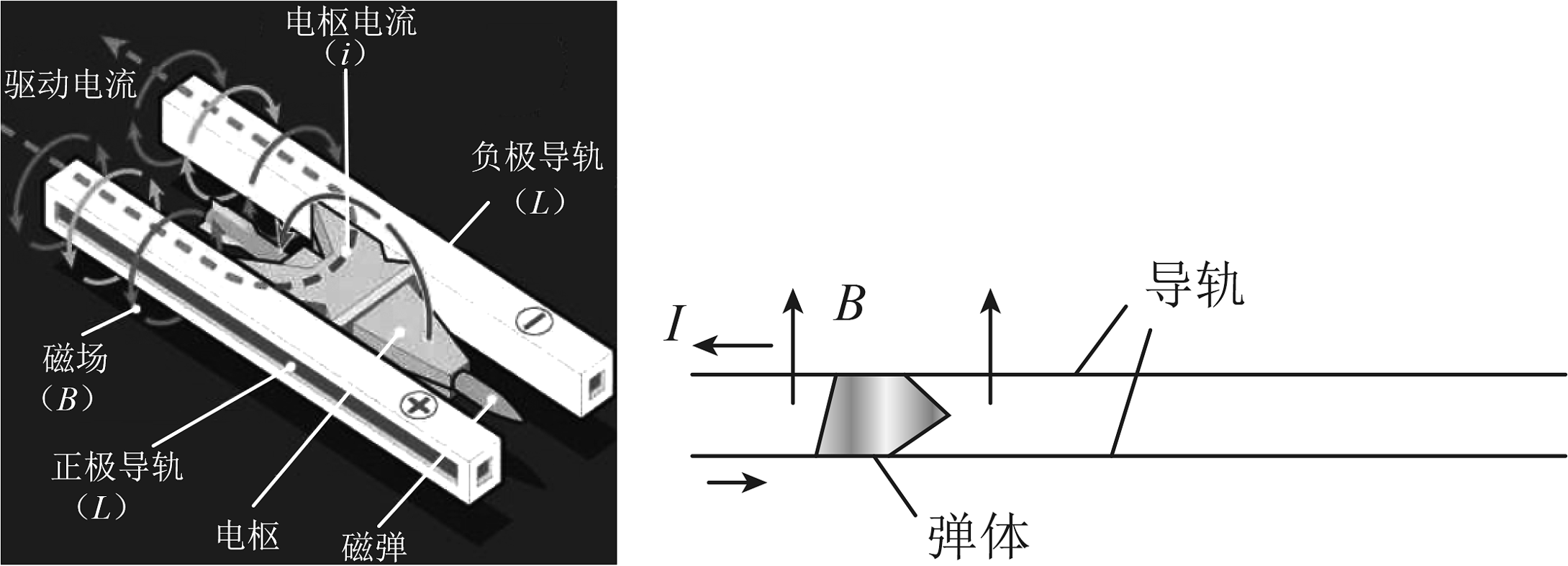

12、我国电磁炮发射技术世界领先，如图是“电磁炮”的原理结构示意图。已知水平轨道宽 ， 长 ， 轨道间匀强磁场的磁感应强度大小 ， 炮弹的质量 ， 弹体在轨道间的电阻；可控电源的内阻 ， 电源的电压能自行调节，以保证“电磁炮”匀加速发射，不计电磁感应带来的影响。在某次试验发射时，电源为加速弹体提供的电流是。若不计轨道摩擦和空气阻力，求：
(1)、电磁炮弹离开轨道时的速度大小；(2)、磁场力对弹体的最大功率；(3)、发射过程系统消耗的总能量。 -

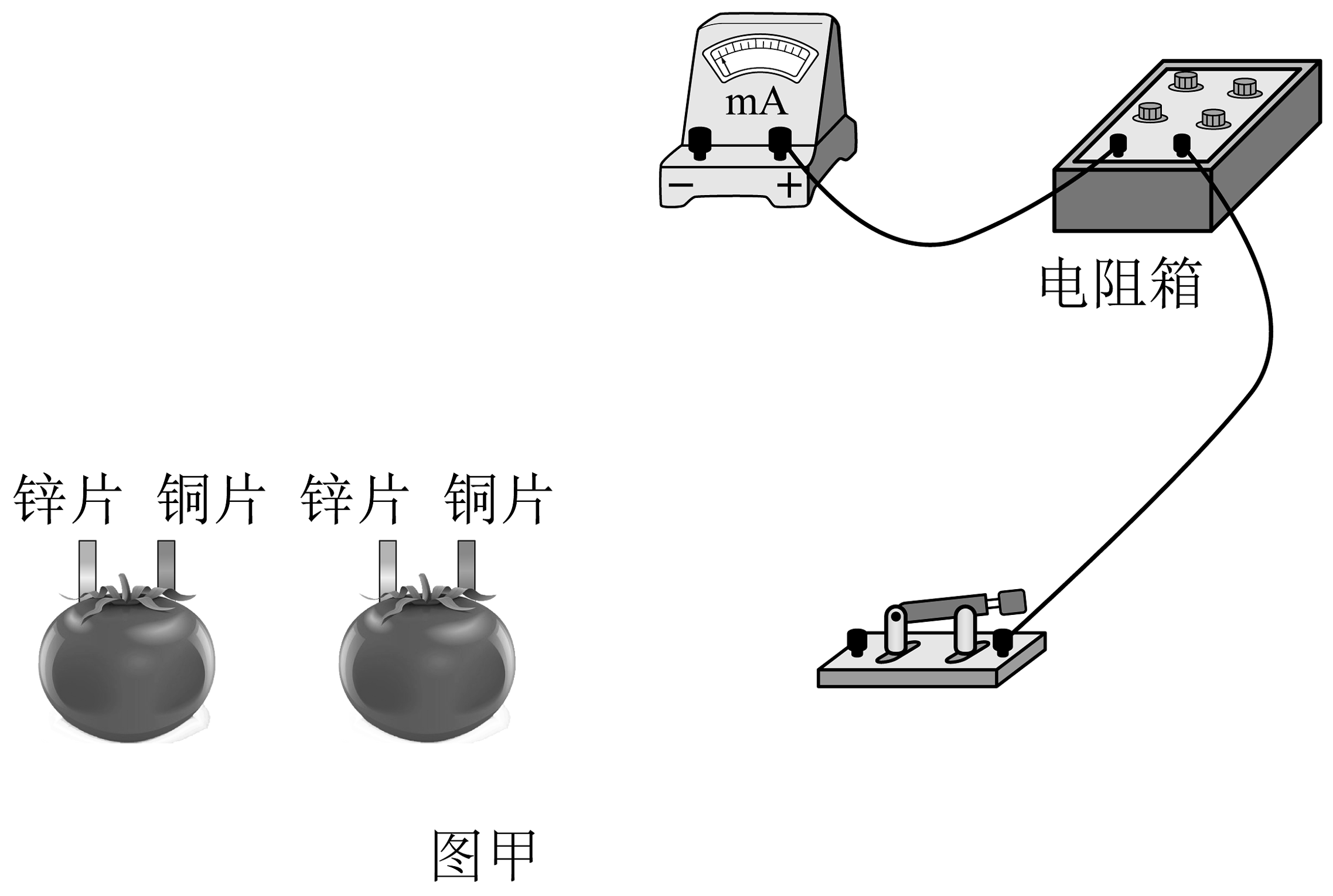

13、某学校劳动实践基地实践小组收获了劳动成果番茄，将两个不同金属电极插入番茄中就可以做成一个水果电池（铜片为正极，锌片为负极），甲同学将两个水果电池的正负极依次连接做成水果电池组，想要准确地测量该水果电池组的电动势E和内阻r。(1)、请用笔画线代替导线将实物图补充完整；

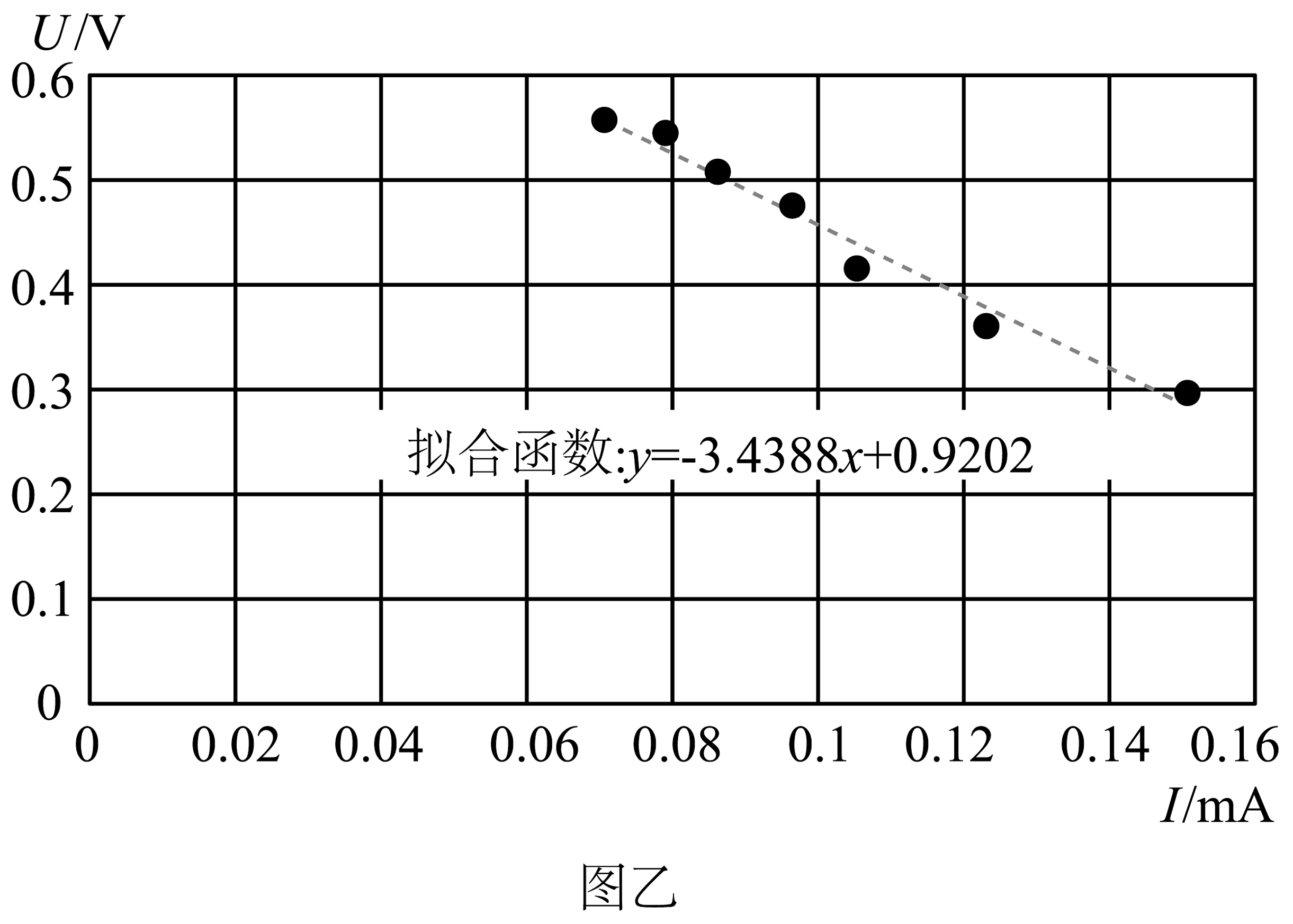

(2)、乙同学正确连接电路后，调节电阻箱R的阻值，得到的测量数据如表甲所示。根据实验数据作出的图像如图乙所示，则从图像中得出该电池的电动势为 ， 内阻为（结果均保留两位有效数字）；2
3
4
5
6
7
8
0.150
0.122
0.105
0.095
0.085
0.078
0.070
0.300
0.366
0.420
0.475
0.510
0.546
0.560
表甲
(3)、丙同学将四个这样的水果电池串联起来给“2.8V，0.8W”的小灯泡供电，灯泡仍不发光，检查电路无故障，分析灯泡不亮的原因是。 -
14、(1)、图中螺旋测微器读数为mm、游标卡尺读数为mm；
(2)、某同学利用多用电表的电阻挡粗测该金属丝的电阻，开始时他采用“×10”倍率试测，请完善他的实验步骤：
①将多用电表选择开关拨至“×10”倍率；
②将两表笔短接，调节欧姆调零旋钮，使指针指在欧姆刻度最右端的零刻度线处；
③把待测电阻放在绝缘桌面上，两表笔分别接在电阻两端；
④结果指针指在图中a位置；
⑤为了减小误差，需要把选择开关拨至（填“×1”或“×100”）倍率；
⑥重复步骤②和③；
⑦最终指针指在图中b位置，读数为Ω；
⑧把选择开关拨至“OFF”，结束测量。
(3)、有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I-U图像，有下列器材供选用：A．电压表（0~3V，内阻6kΩ）
B．电压表（0~15V，内阻30kΩ）
C．电流表（0~3A，内阻0.1Ω）
D．电流表（0~0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（200Ω，0.5A）
G．直流电源（电动势4.5V，内阻不计）
根据上述器材，电压表应选用 ， 电流表应选用 ， 滑动变阻器应选用 ， 为尽可能减小实验误差，以下电路图中最合适的是（用序号字母表示）。
-
15、直流发电机E=250V，r=3Ω，两条输电线电阻R1=R2=1Ω，并联的电热器组中装有50只完全相同的电热器，每只电热器的额定电压为200V，额定功率为1000W，其它电阻不计，并且不计电热器电阻随温度的变化，以下说法正确的是（ ）
A、当接通2只电热器时，实际使用的电热器都能正常工作 B、当接通40只电热器时，发电机的输出功率最大 C、当接通10只电热器时，电热器组加热物体最快 D、当接通50只电热器时，电阻R1和R2上消耗的功率最大 -
16、为研究静电除尘，有人设计了一个长方体容器，容器侧面是绝缘的透明有机玻璃，它的上下底面是金属板，间距为L，当连接到电压为U的高压电源正负两极时，能在两金属板间产生一个匀强电场。现把一定量均匀分布的烟尘颗粒密闭在容器内，假设这些颗粒都处于静止状态，颗粒带正电，每个颗粒所带电荷量为q，质量为m，不考虑烟尘颗粒之间的相互作用和空气阻力，并忽略烟尘颗粒所受重力。则闭合开关后（ ）
A、烟尘颗粒在容器中所受的电场力方向向上 B、除尘过程中电场力对所有烟尘颗粒做正功 C、经过时间 ， 烟尘颗粒可以全部被吸附 D、若上下两板间距可调整为4L，则烟尘颗粒在除尘器中能获得的最大速率将变为调整前的2倍 -
17、托卡马克是一种利用磁约束来实现受控核聚变的环形容器，如图甲所示。我国托克马克装置在世界上首次实现了稳定运行100秒的成绩，其内部产生的强磁场将百万开尔文的高温等离子体（等量的正离子和电子）约束在特定区域实现受控核聚变，如图乙所示。其中沿管道方向的磁场分布图如图丙所示，越靠管的右侧磁场越强，则速度平行于纸面的带电粒子在图丙磁场中运动时，不计带电粒子重力，下列说法正确的是（ ）
A、正离子在磁场中沿逆时针方向运动 B、由于带电粒子在磁场中的运动方向不确定，磁场可能对其做功 C、带电粒子由磁场的左侧区域向右侧区域运动时，运动半径减小 D、带电粒子由磁场的左侧区域向右侧区域运动时，洛伦兹力不变 -

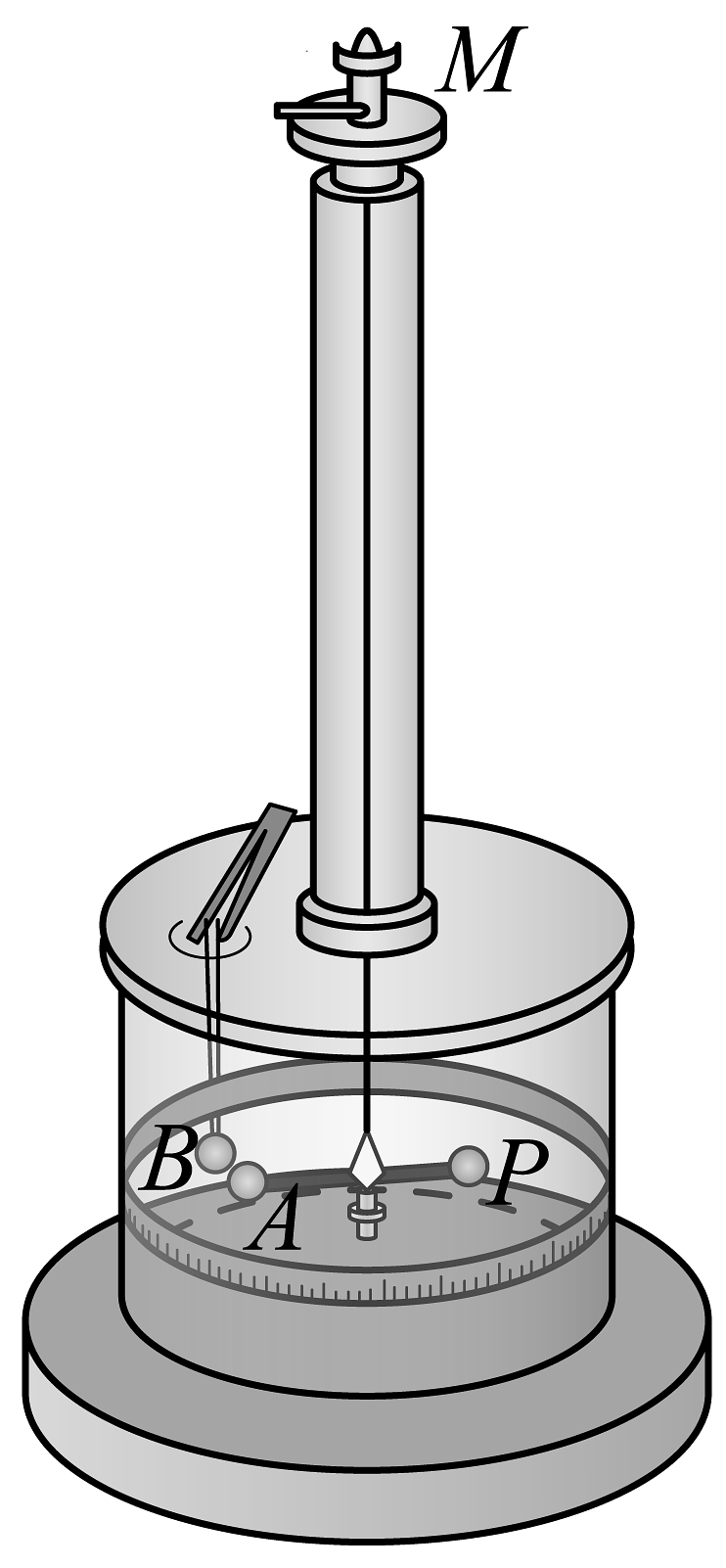

18、1785年，法国物理学家库仑用自己设计的扭秤对电荷间的相互作用进行了研究，扭秤仪器如图所示。在悬丝下挂一根秤杆，它的一端有一小球A，另一端有平衡体P，在A旁还放置有一固定小球B。先使A、B各带一定的电荷，这时秤杆会因A端受力而偏转。玻璃圆筒上刻有360个刻度（在弧度较小时，弧长与弦长近似相等），通过观察悬丝扭转的角度可以比较力的大小（扭转角度与力的大小成正比）。改变A、B之间的距离，记录每次悬丝扭转的角度，便可找到力与距离的关系。库仑作了三次记录：第一次两小球相距36个刻度，第二次为18个刻度，第三次约为9个刻度；悬丝的扭转角度：第一次为36°，第二次为144°，则第三次约为（ ）
A、108° B、216° C、288° D、576° -

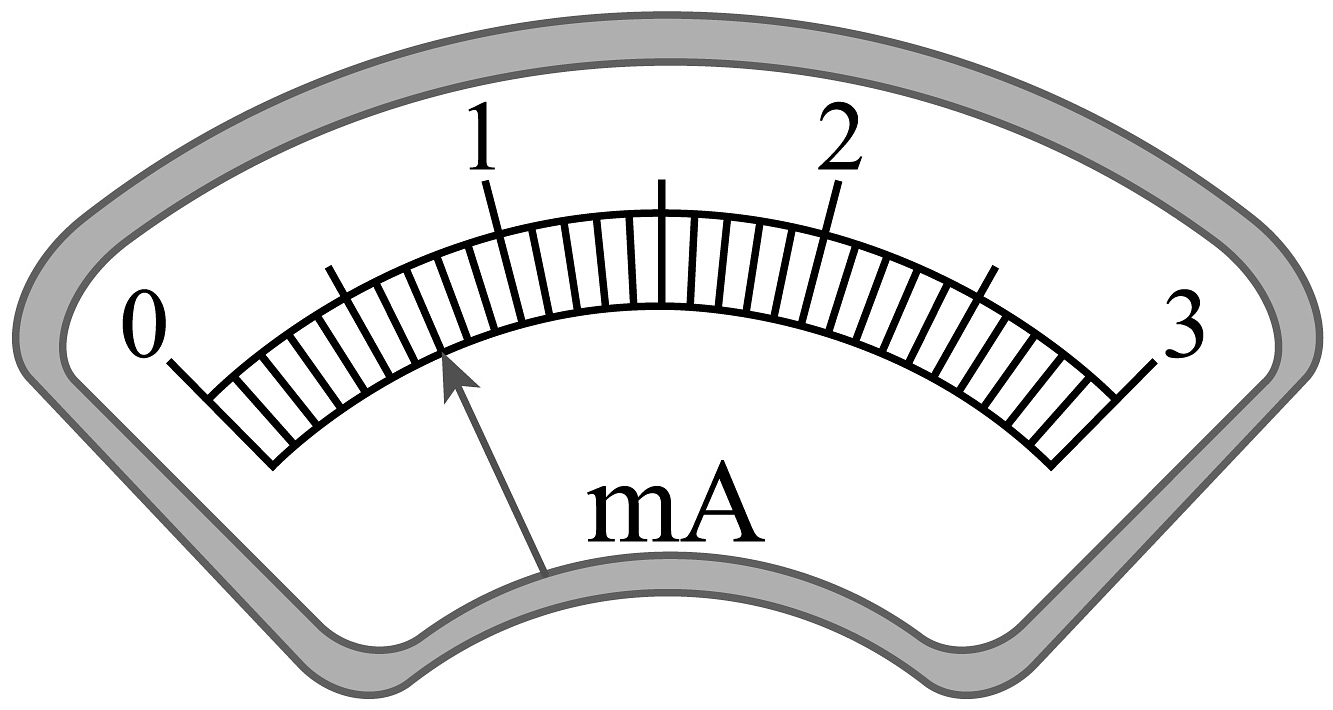

19、内阻为100Ω、满偏电流为3mA的表头刻度盘如图所示，现指针指着某一电流刻度，以下说法正确的是（ ）
A、此表头两接线柱之间的电压为7mV B、此表头允许的最大电压为3V C、若要把它改装为0~15V的电压表，需串联4900Ω的电阻 D、若要把它改装为0~0.6A的电流表，需并联1Ω的电阻 -
20、如图所示，当一块磁体靠近超导体时，超导体中会产生强大的电流，对磁体有排斥作用，这种斥力可以使磁体悬浮在空中，超导磁浮列车就是运用了这个原理。关于这种磁浮现象，下列说法中正确的是（ ）
A、超导体使磁体处于失重状态 B、超导体对磁体的磁力与磁体受到的重力相平衡 C、超导体中电流产生的磁场方向与磁体的磁场方向相同 D、磁体靠近时，超导体中有电流，磁体悬浮时，超导体中无电流
