1、如图，A、B、C、D是正方形的四个顶点，在A点和C点放有电荷量都为q的正点电荷，它们在B点产生的场强大小都为E。下列说法正确的是（　　）

A、B点的电场强度大小为2E B、D点的电场强度大小为E C、A、C两点连线中点的电场强度大小为E D、若再在B点放一负电荷，可使D点电场强度为0

查看解析
2、滚筒洗衣机脱水时，滚筒绕水平转动轴转动，截面如图所示。脱水时湿衣服在竖直平面内做匀速圆周运动，A、B两点分别为湿衣服运动的最高点和最低点，下列说法正确的是（　　）

A、湿衣服在B点受到的合外力向下 B、湿衣服在B点的速度比A点大 C、湿衣服在B点的加速度比A点大 D、湿衣服在B点时受到滚筒的作用力比A点大

查看解析
3、太阳系有八大行星，如图所示，木星绕太阳公转的轨道半径小于土星公转的轨道半径。已知木星公转的线速度为 $v_{1}$ ，角速度为 $ω_{1}$ ，周期为 $T_{1}$ ，向心加速度为 $a_{1}$ ，土星公转的线速度为 $v_{2}$ ，角速度为 $ω_{2}$ ，周期为 $T_{2}$ ，向心加速度为 $a_{2}$ ，则（　　）

A、 $v_{1} < v_{2}$ B、 $ω_{1} < ω_{2}$ C、 $T_{1} < T_{2}$ D、 $a_{1} < a_{2}$

查看解析
4、如图所示，带有等量异种电荷的平行板A和B之间有匀强电场，电场强度为 $2 \times 10^{4} V / m$ ，方向向下。电场中同一平面内有C、D、P三点，CD连线与电场平行，CD间距为4cm，P、C两点到B板的距离相等，DP间距为5cm。则DP两点间的电势差 $U_{D P}$ 为（　　）

A、1000V B、 $- 1000 V$ C、800V D、 $- 800 V$

查看解析
5、如图是一种“水上飞人”娱乐项目，其原理是借助脚下的喷水装置产生向上的反冲动力，使人在空中或静止或匀速运动或变速运动，忽略空气阻力，下列说法正确的是（　　）

A、人在空中静止的一段时间内，反冲动力对人做正功 B、人在加速上升的一段时间内，反冲动力对人做正功 C、人在减速上升的一段时间内，反冲动力对人做负功 D、人在匀速上升的一段时间内，反冲动力对人不做功

查看解析
6、将不带电的橡胶棒和毛皮摩擦后分开，它们产生的电场线分布如图所示。对于电场中的A、B两点，下列判断正确的是（　　）

A、B点的电势高 B、A点的电场强度大 C、正电荷在A点的电势能大 D、正电荷在A点受到的电场力大

查看解析
7、小米和爸爸在游乐园玩旋转飞椅，“飞椅”用钢索挂在同一个转盘上做匀速圆周运动，外圈椅子B比内圈椅子A距离转轴远。如图所示，小米坐椅子A，她运动的线速度为 $v_{A}$ ，角速度为 $ω_{A}$ ，爸爸坐椅子B，他运动的线速度为 $v_{B}$ ，角速度为 $ω_{B}$ ，则（　　）

A、 $v_{A} < v_{B}$ B、 $v_{A} > v_{B}$ C、 $ω_{A} < ω_{B}$ D、 $ω_{A} > ω_{B}$

查看解析
8、如图所示，照片展示了一个静电实验现象，该女士的头发因带电后竖起、散开，产生这种现象的原因是（　　）

A、头发间的静电引力 B、头发间的静电斥力 C、头发与地面间的静电斥力 D、头发与金属球间的静电引力

查看解析

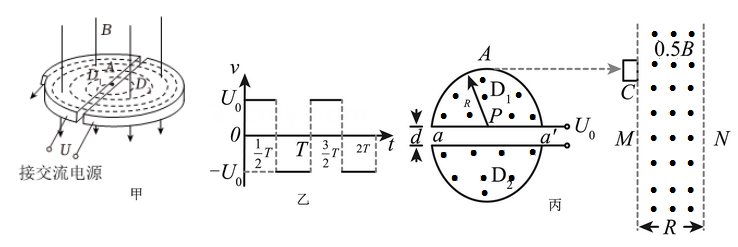

9、如图甲所示置于真空中的回旋加速器，D形盒半径为R，两盒间的狭缝间距为d，磁感应强度为B，在D形盒的上半边直径 $a a^{'}$ 中间位置有一粒子发射源P，在 $0 - \frac{T}{2}$ （ $T = \frac{2 π m}{q B}$ ）内飘入质量为m、电荷量为+q的带电粒子进入狭缝，带电粒子的初速度和重力不计。带电粒子在狭缝中被如图乙所示的交变电场（加速电压为U₀）加速，经过足够的时间，最后从D形盒上的A点沿切线水平向右飞出（切线方向与 $a a^{'}$ 平行），然后进入粒子速度散射器C，散射器C不改变粒子的速度大小，但可使粒子速度方向变成任意方向，粒子从散射器C的小孔D出射后立即进入右侧方向垂直纸面向外的匀强磁场中，该磁场有两条竖直边界M、N，宽度为R（与回旋加速器半径相等），磁感强度为0.5B，对于进入该磁场中的粒子，只考虑在纸面内的各种入射方向，不考虑粒子间的相互作用。已知A、C间距离为 $l = π R$ ，如图丙所示，不计粒子在散射器中的运动时间。求：

(1)、若不计带电粒子在回旋加速器狭缝中的运动时间：
①粒子从A点射出时的速度大小；
②粒子从产生到边界N所用时间的最大值。

(2)、若粒子在回旋加速器的狭缝中运动时间不可忽略，要使飘入狭缝的粒子中有超过98%能从A点射出，d应满足的条件。

查看解析
10、如图所示，示波器的工作原理可以简化为：金属丝K发射出的电子由静止经电压 $U_{1}^{}$ 加速后，从金属板的小孔O₁射出，沿O₁O₂进入偏转电场，经偏转电场后打在荧光屏上。偏转电场是由两个平行的相同金属极板M、N组成，已知极板的长度为 $L_{1}$ ，两板间的距离为d。极板间电压为 $U_{2}$ ，偏转电场极板的右端到荧光屏的距离为 $L_{2}$ 。电子电荷量大小为 $e$ ，质量为 $m$ ，不计电子受到的重力和电子之间的相互作用。求：

(1)、电子从小孔O₁穿出时的速度大小 $v_{0}$ ；

(2)、电子离开偏转电场时速度大小；

(3)、电子在荧光屏上形成的亮斑到O₂的距离y₂。

查看解析
11、如图，电源电动势E=12V，内阻r=2Ω，电阻R₁为1Ω，R₂为6Ω，开关闭合后，电动机恰好正常工作。已知电动机额定电压U_M=6V，线圈电阻R_M=0.5Ω，求：

(1)、电动机正常工作时，通过电阻R₁和电阻R₂的电流分别是多大；

(2)、电动机正常工作时，产生的机械功率是多大；

(3)、若R₁、R₂电阻可调，在确保电动机正常工作的前提下，当R₁的阻值多大时，R₁消耗的电功率最大，最大值是多少？

查看解析
12、如图所示，宽为L=0.5m粗糙平行金属导轨与水平面成θ=37°角，一根质量m=0.3kg、长也为L=0.5m的金属杆MN水平放置在导轨上，金属杆与导轨垂直且接触良好。空间存在垂直导轨平面向下的匀强磁场，当回路中存在电流I₁=0.5A或I₂=1A时，金属杆MN都恰好保持静止。最大静摩擦力等于滑动摩擦力，取重力加速度g=10m/s² ， sin37°=0.6，cos37°=0.8，则：

(1)、a端为电源的正极还是负极？

(2)、匀强磁场的磁感应强度B的大小？以及导体棒与导轨间的动摩擦因数？

查看解析
13、在观察电容器充、放电的实验当中，发现放电过程中电表的示数变化太快，来不及记录数据，下列操作能解决该问题的是（　　）

A、换更大量程的电流表 B、换更大量程的电压表 C、增加电容器的电容 D、增大电阻R的阻值

查看解析
14、某实验小组在电压表、电流表、电阻箱等实验器材中选一些来测量干电池组的电动势与内阻。

(1)、为了解电压表内阻的大概值，用多用电表的欧姆挡来测量电压表的内阻，多用电表的红表笔应该与电压表的（填“正”或“负”）接线柱相连，选择×10档时，发现指针偏转过小，应该更换倍率为档（选“×1”、“×100”），欧姆调零后再次进行测量。经过正确操作后，示数如图所示，则电压表的电阻值Rv约为‌Ω。

(2)、为了测量某电池组的电动势和内阻，除了上述电压表外，现提供如下器材：
A.某型号电池组（电动势约为3.0V、内阻很小）；
B．电阻箱R（0-99‌Ω）；
C．开关和导线若干。
①请你用所给的实验器材，帮助某实验小组设计实验电路图，并画在下面的方框内。
②利用设计的电路图测量出的数据，作出它的 $U^{- 1} - R^{- 1}$ 图像如图，则通过该方案测出电池组的内阻 $r =$ （若电压表内阻Rv已知， $k$ 为图像的斜率， $b$ 为图像与纵轴的交点值，r用以上Rv、 $k$ 、 $b$ 字母表达）。

查看解析
15、在测定一根粗细均匀金属丝的电阻率的实验中：

(1)、某学生用螺旋测微器测定该金属丝的直径时，测得的结果如图所示，则该金属丝的直径为D=mm。紧接用刻度尺测量金属丝的长度为L。

(2)、现要进一步精确测量其阻值，实验室提供了下列可选用的器材：
A.电流表A（量程为0.6A，内阻约为1Ω）
B.电压表V₁（量程为3.0V，内阻约为3kΩ）
C.电压表V₂（量程为15.0V，内阻约为5kΩ）
D.滑动变阻器R₁（最大阻值为10Ω）
E.滑动变阻器R₂（最大阻值为500Ω）
F.电源E（电动势为4V，内阻可忽略）
G.开关、导线若干
H.待测金属丝R（大小约为6Ω）
①为了尽可能提高测量准确度，应选择的器材，电压表选，滑动变阻器选。（均填器材前面的字母即可）
②下列给出的测量电路中，最合适的电路是。
A． B.
C. D.
③这位同学在一次测量时，电流表的示数如图所示，则电流表的读数为A。
④根据选择的电路图，某次测得电压表读数为U、电流表读数为I，写出金属棒电阻率ρ的表达式为：ρ=。（用U、I、D、L表达）

查看解析
16、下列关于磁场与现代科技的相关说法正确的（　　）

A、甲图是一种速度选择器，当 $v > \frac{E}{B}$ 的正电荷从左侧射入，将向上偏转 B、乙图是一种磁流体发电机的装置，一束等离子体（含有大量正、负带电粒子）射入磁场，则通过电阻R的电流从b流向a C、丙图是常见的质谱仪，可以把质量不同，但比荷相同的带电粒子分开 D、丁图是金属导体制成的霍尔元件，通以如图所示的电流，则a面电势高于b面电势

查看解析
17、下列关于课堂演示实验描述正确的是（　　）

A、甲图库仑用扭秤实验得出库仑定律，需要提前测量A、C两个小球的电荷量 B、乙图在匀强磁场中探究影响通电导线受力的因素实验，分别接通“2、3”和“1、4”，可以改变导线通电部分的长度，从而改变导线偏转的角度 C、丙图洛伦兹力演示仪中增大励磁线圈的电流大小，将会观察到玻璃泡中运动径迹半径变大 D、丁图用阴极射线管探究电子束在磁场中的偏转实验中，阴极射线管左侧为阴极

查看解析
18、现有一辆质量为2t的某品牌电动汽车（如图所示），电池每次充满电后能提供的总电能为60kW·h，充电时，直流充电桩充电电压为400V，充电时间为4.5h，充电效率为95%，以108km/h的速度在平直高速公路匀速行驶时汽车将总电能转化为机械能的效率为90%，汽车受到的阻力为重力的0.03倍，由此可知（　　）

A、充电的平均电流为33A B、汽车牵引力的功率为15kW C、汽车能匀速行驶的最大距离为324km D、按电价0.80元/kW·h来计算，从电池电能耗尽到充满电需要电费48元

查看解析
19、如图所示，电容器通过理想二极管与电源两极连接，静电计金属球通过导线与电容器上极板连接，金属外壳和电容器下极板都接地，板间有一恰好静止的带电液滴，下列说法正确的是（　　）

A、断开开关，将两极板正对面积变小，液滴会下移 B、断开开关，增大两个极板间的距离，静电计指针张角变小 C、保持开关闭合，两个极板间插入电介质，静电计指针张角变大 D、保持开关闭合，增大两个极板间的距离，液滴保持静止

查看解析
20、光控开关可以实现自动控制，可以使电灯的亮度自动随周围环境的亮度改变而改变。如图为其内部电路简化原理图，电源电动势为E，内阻为r， $R_{t}$ 为光敏电阻（光照强度增加时，其电阻值减小）。当光照逐渐减弱时，则下列判断正确的是（　　）

A、电源的效率变小 B、电源内阻消耗的功率变小 C、A灯变暗，B灯变暗 D、 $R_{t}$ 上电流的变化量等于 $R_{0}$ 上电流变化量

查看解析
