1、在“测玻璃的折射率”实验中：
(1)为了取得较好的实验效果，
A．必须选用上下表面平行的玻璃砖；
B．选择的入射角应尽量小些；
C．大头针应垂直地插在纸面上；
D．大头针P₁和P₂及P₃和P₄之间的距离适当大些。
其中正确的是。

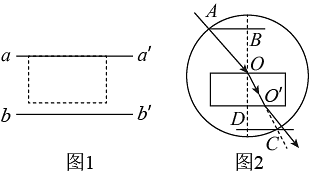

(2)甲同学在画界面时，不小心将两界面aa^'和bb^'间距画得比玻璃砖宽度大些，如图1所示，则他测得的折射率（填“偏大”“偏小”或“不变”）。
(3)乙同学在量入射角和折射角时，由于没有量角器，在完成了光路图以后，如图2所示，以O点为圆心，OA为半径画圆，交OO^'延长线于C点，过A点和C点作垂直法线的直线分别交于B点和D点，则他只需要测量，就可求出玻璃的折射率n＝。

查看解析
2、如图所示，水平绝缘轨道AB和竖直放置半径为R的光滑绝缘半圆轨道BCD在B点平滑连接，过半圆轨道圆心O的水平边界MN下方有场强为E水平向左匀强电场，电场区域足够大。现有一质量为m、带正电的小滑块（可视为质点）从水平轨道上距离B点为 $\frac{21}{5} R$ 的A点由静止释放，已知：滑块的电荷量 $q = \frac{3 m g}{4 E}$ ，滑块与水平轨道间的动摩擦因数为 $\frac{1}{3}$ ，重力加速度为g。求：
（1）滑块从B点刚进入半圆轨道时的速度及滑块对轨道的压力；
（2）滑块运动到D点时的速度；
（3）以B为原点，BA方向为正方向建立x坐标轴，滑块都从水平轨道AB上由静止释放，且不考虑滑块运动到D点之后的情况。要使滑块不脱离轨道，滑块释放的位置x应该满足什么条件？

查看解析
3、如图，电源的内阻 $r = 1.0 Ω$ ，定值电阻 $R = 5.0 Ω$ ，竖直放置的平行金属板A、B与电阻R相连，金属板间距 $d = 10 cm$ ，一个质量 $m = 2 \times 10^{- 2} kg$ 、电量 $q = 3 \times 10^{- 2} C$ 的带电小球用绝缘细线悬挂于O点，当接通开关S，小球静止时与竖直方向的夹角 $θ = 37 °$ （ $\sin 37 ° = 0.6$ ， $\cos 37 ° = 0.8$ ， $g = 10 {m/s}^{2}$ ），求：
（1）A、B间的匀强电场 $E_{0}$ 的大小；
（2）电源的电动势E大小：
（3）剪断细线后，小球的加速度a大小。

查看解析
4、如图，在空间水平面MN的上方区域有方向竖直向下的匀强电场，场强大小为E。一质量为m，电荷量为q（q>0）的粒子自电场中O点以大小为v₀的速度水平向右发射，恰好从水平面上某点P处离开电场。已知粒子离开电场时的速度方向与竖直方向的夹角为60°，不计重力。
（1）求OP之间的水平位移是多少？
（2）求OP之间电势差的大小。

查看解析
5、（1）某同学利用螺旋测微器和游标卡尺分别测量一工件的直径和长度，测量结果分别如图（a）和（b）所示，则该工件的直径为mm，工件的长度为 cm。
（2）某同学用指针式多用电表粗略测金属丝的阻值。他将红黑表笔分别插入“+”、“-”插孔中，将选择开关置于“×10”档位置，然后将红、黑表笔短接调零，此后测量阻值时发现指针偏转角度较小。试问：
①为减小实验误差，该同学应将选择开关置于“”位置；（选填“×1”、“×100”）
②再将红、黑表笔短接，重新调零后继续实验，结果看到指针指在如图所示位置，则金属丝电阻的测量值为Ω。

查看解析
6、如图所示，PQ为等量异种点电荷A、B连线的中垂线，C为中垂线上的一点，M、N分别为AC、BC的中点，若取无穷远处的电势为零，则下列判断正确的是（　　）

A、M、N两点的电场强度相同 B、M、N两点的电势相等 C、若将一负试探电荷由M点移到C点，电场力做正功 D、负试探电荷在N的电势能小于在M点的电势能

查看解析
7、如图所示为改装电流表和电压表原理图，以下关于改装的判断符合事实的是（）

A、开关S打在1时为电流表， $R_{1}$ 越小量程越大 B、开关S打在1时为电压表， $R_{1}$ 越大量程越大 C、开关S打在2时为电流表， $R_{2}$ 越小量程越大 D、开关S打在2时为电压表， $R_{2}$ 越小量程越小

查看解析
8、如图，G为灵敏电流计，V为理想电压表， $R_{1}$ 、 $R_{2}$ 为定值电阻， $R_{3}$ 是一根盐水柱（封于橡皮管内，与电路导通），平行板电容器两极板水平，开关S闭合后，电容器两板间的带电油滴恰好静止。则握住盐水柱两端将它竖直均匀拉伸的过程中（忽略温度对电阻的影响）（　　）

A、电阻 $R_{3}$ 的阻值减小 B、V表示数减小 C、油滴向下运动 D、G表中有从c到a的电流

查看解析
9、如图甲所示为阴极射线管的原理示意图，其阳极和阴极分别连接电压可调节的电源的正负极，电子由阴极发射后向阳极运动，调节电源的输出电压，可以使阴极射线管在不同电压下工作。以阴极为坐标原点沿阴极阳极连线方向建立x轴，如图乙所示为阴极射线管某次工作时，阴极到阳极之间电势的变化图线，其内部空间可以划分为近阴极区、弧柱区、近阳极区三个部分，不计电子之间的相互作用，下列说法正确的是（）

A、阴极附近电场强度小于阳极附近 B、近阴极区内，随x的增大电场强度逐渐增大 C、电子在弧柱区做匀加速直线运动 D、电子由阴极向阳极运动时，加速度一直增大

查看解析
10、将定值电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变，电源电阻不计。图乙为定值电阻R和灯泡L的 $I - U$ 图像。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（　　）

A、8V 6.67 $Ω$ B、12V 120 $Ω$ C、8V 20 $Ω$ D、12V 10 $Ω$

查看解析
11、2023年3月，中国科学家通过冷冻电镜技术解析了晶态冰中蛋白质三维结构，电子显微镜是冷冻电镜中的关键部分，其中一种电子透镜的电场分布如图所示，虚线为等势面，相邻等势面间电势差相等，一电子仅在电场力作用下的运动轨迹如图中实线所示，a、b是轨迹上的两点，下列说法正确的是（　　）

A、a点的电场强度大于b点的电场强度 B、电子在b点受到的电场力方向竖直向下 C、a点的电势高于b点的电势 D、电子在a点的电势能大于在b点的电势能

查看解析
12、如图所示的心脏除颤器用脉冲电流作用于心脏，实施电击治疗，使心脏恢复窦性心律。心脏除颤器的核心元件是电容器，治疗前先向电容器充电，工作时对患者皮肤上的两个电极板放电，让电荷通过心脏，刺激心脏恢复正常跳动。该心脏除颤器的电容器电容是25μF，充电至4kV电压，如果电容器在4ms时间内完成放电，则下列说法正确的是（　　）

A、电容器放电过程通过人体组织的电流恒定 B、电容器的击穿电压为4kV C、此次放电有1C的电荷量通过人体组织 D、此次放电通过人体的平均电流为25A

查看解析
13、某同学对电场和电路的思维方法进行了总结，以下总结正确的是（　　）

A、一个电子或质子所带电量的绝对值叫做元电荷，元电荷是一个理想化模型 B、库仑扭秤实验中通过观察悬丝扭转的角度可以比较力的大小，采用了放大法 C、平行板电容器的电容 $C = \frac{ε_{r} S}{4 π k d}$ ，采用了比值定义法 D、把表头改装成大量程的电流表或电压表时，采用了控制变量法

查看解析

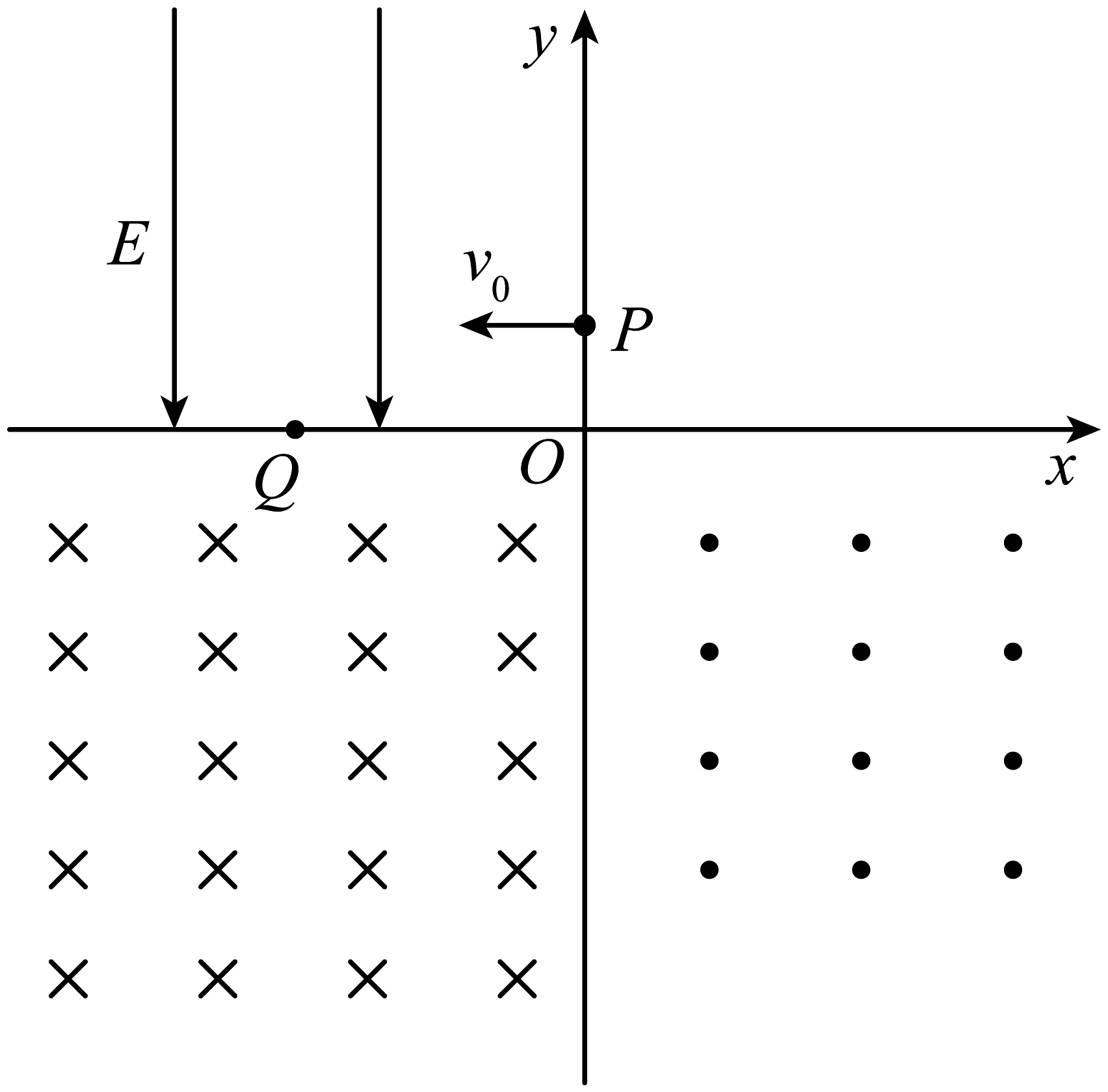

14、如图直角坐标系xOy中，在第二象限内有沿y轴负方向的匀强电场，第三象限有方向垂直于坐标平面向里的匀强磁场，第四象限有方向垂直于坐标平面向外的匀强磁场，第三、四象限的磁场下边界MN（图中未画出）在 $y = - d$ （d未知）处且平行于x轴。一质量为m、电荷量为 $+ q$ 的粒子从y轴上P点 $(0, \frac{\sqrt{3}}{6} L)$ 初速度 $v_{0}$ 垂直于y轴射入电场，经x轴上的Q点 $(- L, 0)$ 进入第三象限磁场，并垂直于y轴进入第四象限。粒子重力不计。
（1）求第二象限内电场强度的大小E；
（2）求第三象限内磁感应强度大小B；
（3）若将第三象限内磁感应强度大小调为 $B_{1} = \frac{2 \sqrt{3} m v_{0}}{3 q L}$ ，已知第四象限磁场磁感应强度大小为 $B_{2} = \frac{2 \sqrt{3} m v_{0}}{9 q L}$ ，粒子将在第四象限垂直边界MN飞出磁场。求d取值的最小值。

查看解析

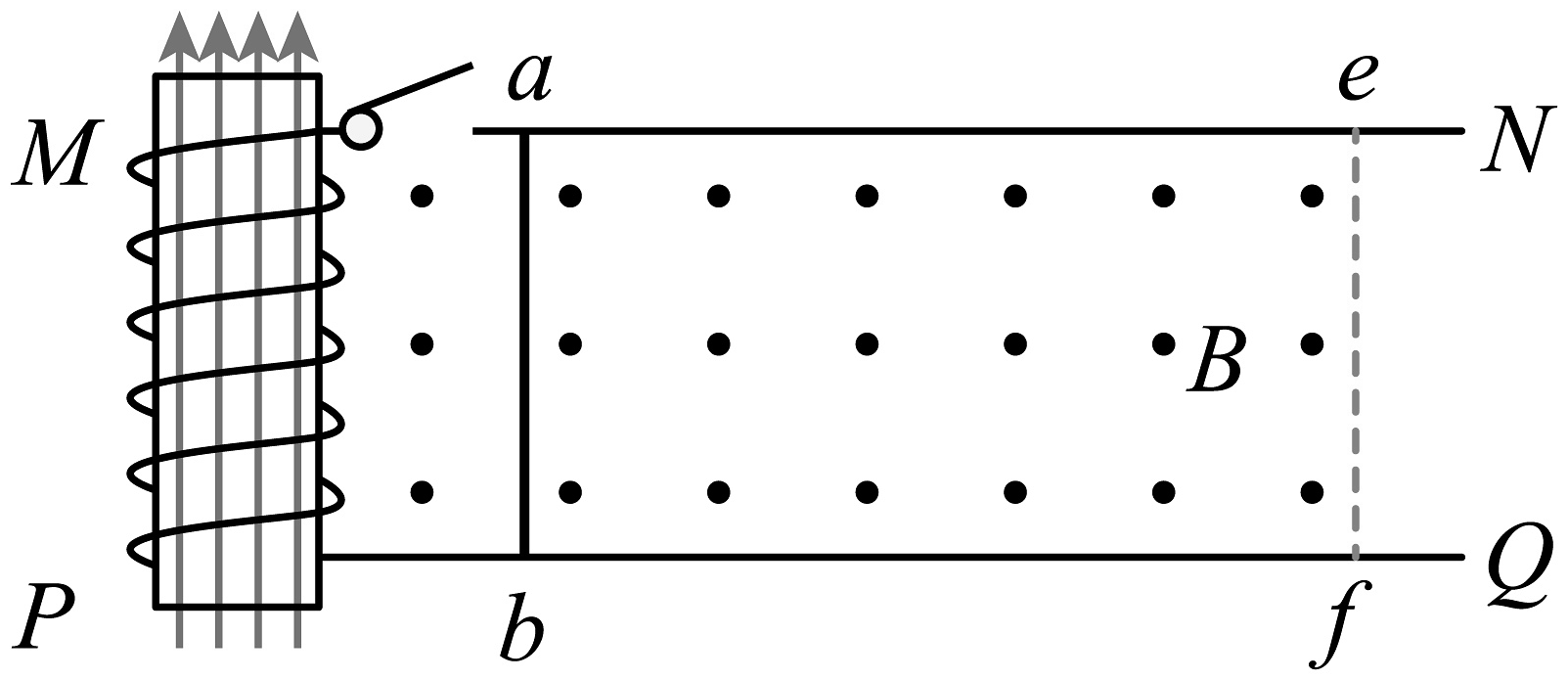

15、如图所示，两条足够长、粗糙、间距 $L = 1 m$ 的平行金属导轨PQ、MN固定在水平面上，M、P两端间连接横截面积 $S = 0.1 m^{2}$ 、匝线 $n = 10$ 、总电阻 $r = 0.5 Ω$ 的线圈。在两导轨之间、边界ef左侧区域有垂直导轨平面向上、磁感应强度 $B = 2 T$ 的匀强磁场。导体棒ab的质量 $m = 0.2 kg$ 、电阻 $R = 1.5 Ω$ 、长度也为L，垂直静置在导轨上，导体棒与导轨间的动摩擦因数 $μ = 0.5$ 。闭合开关，从某时刻起，在线圈内加图示方向、以 $\frac{Δ B_{1}}{Δ t} = k$ （k未知）均匀增强的磁场 $B_{1}$ ，棒ab刚好要滑动而未动；当 $B_{1}$ 增大到 $B_{0}$ 后保持不变，之后用水平向右的外力 $F = 4 N$ 拉棒ab，使它由静止开始运动：棒ab到达边界ef前已做匀速直线运动。棒ab始终与导轨接触良好，导轨电阻不计，忽略空气阻力，棒ab受到的最大静摩擦力等于滑动摩擦力。求：
（1）k值；
（2）棒ab离开边界ef时速度v的大小。

查看解析

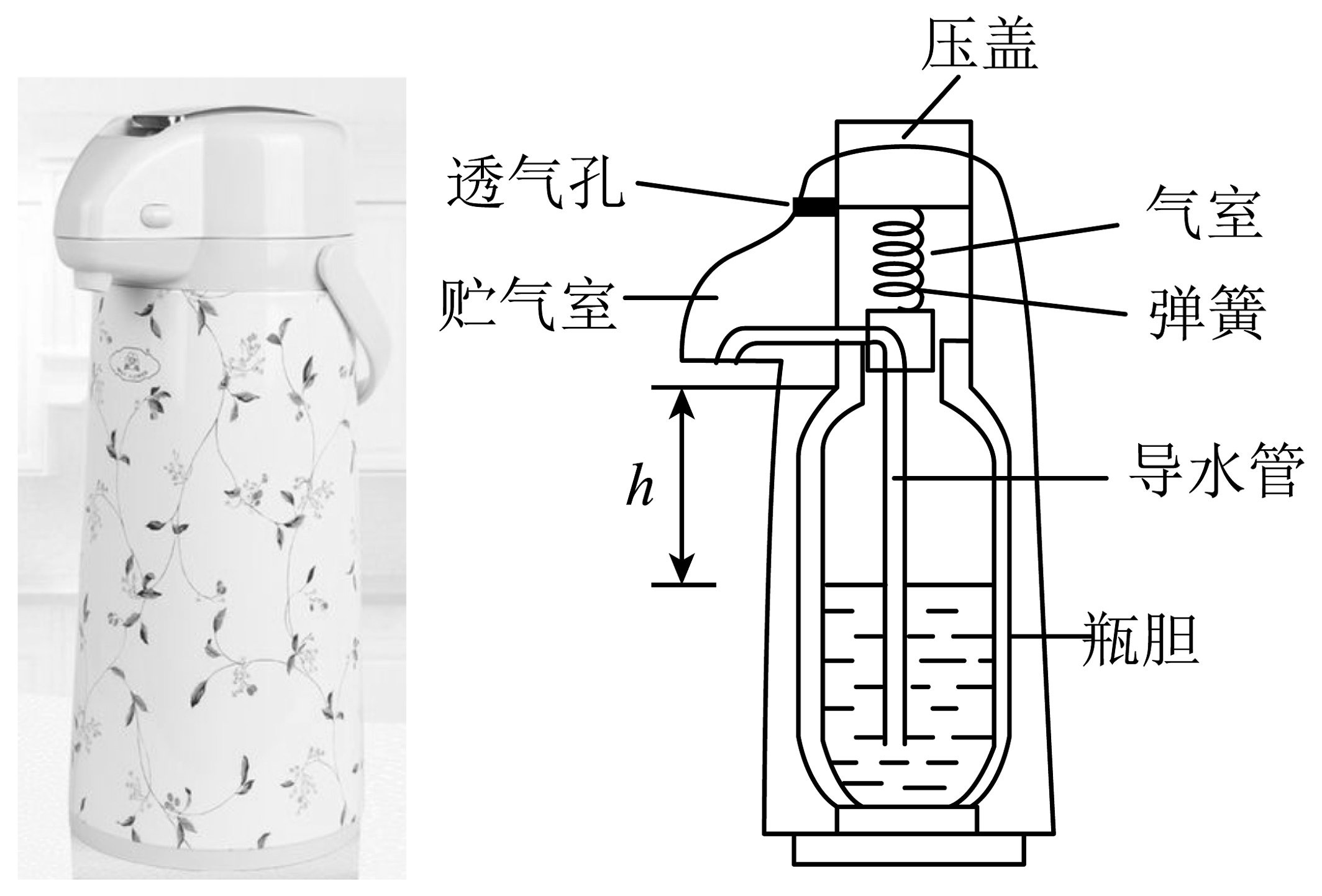

16、如图所示，是一种气压保温瓶及结构示意图。使用气压式保温瓶时，用力压保温瓶顶端的“压盖”，就可以将水压出。每次按压“压盖”，可将贮气室中气体全部压入瓶胆内，松开“压盖”，瓶胆内气体不能回到贮气室、外界空气通过进气孔重新充满贮气室。为了测量贮气室的体积，某同学先将保温瓶打开，测量了当瓶内只有半瓶水时，导水管口到瓶中水面的高度为 $15 cm$ ，然后把保温瓶盖旋紧，该同学按压“压盖”两次后，导水口开始出水。已知保温瓶瓶胆的容积为 $3 L$ ，水的密度为 $1 \times 10^{3} kg / m^{3}$ ，大气压强为 $1 \times 10^{5} Pa$ 。忽略按压过程中气体温度的变化及水管体积，保温瓶气密性良好。求贮气室的体积。

查看解析
17、在探究电磁感应有关现象及规律的实验中，某同学选择的灵敏电流计G，在没有电流通过的情况下，指针恰好指在刻度盘中央。请根据该同学的实验操作，回答问题：
（1）首先，将灵敏电流计G连接在图甲所示电路中，电流计的指针如图甲中所示。
（2）然后，将灵敏电流计G与一螺线管串联，当条形磁铁运动时，灵敏电流计G指针偏转情况如图乙所示。则条形磁铁的运动情况是。（选填“向上拔出”或“向下插入”）
（3）接着，将灵敏电流计G接入图丙所示的电路。闭合开关后，灵敏电流计的指针向右偏了一下。请问：灵敏电流计指针向右偏与螺线管B中导线的绕向（选填“有”或“没有”）关系：若要使灵敏电流计的指针向左偏转，可采取的操作是（填序号）。
A.断开开关
B.在A线圈中插入铁芯
C.变阻器的滑片向右滑动
D.变阻器的滑片向左滑动

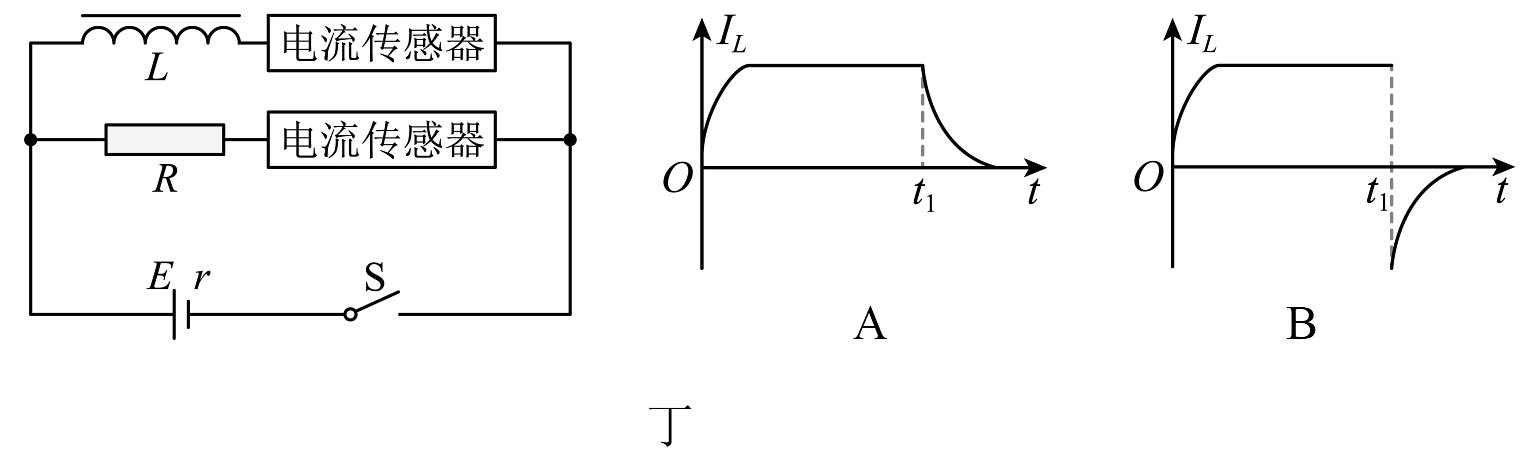

（4）最后，该同学用电流传感器研究自感现象，电路如图丁所示。电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值。
①在 $t = 0$ 时刻，闭合开关S，电路稳定后，在 $t_{1}$ 时刻断开S，电流传感器连接计算机描绘了整个过程线圈中的电流 $I_{L}$ 随时间t变化的图像。图丁中的A、B图像，可能正确的是。（选填“A”或“B”）

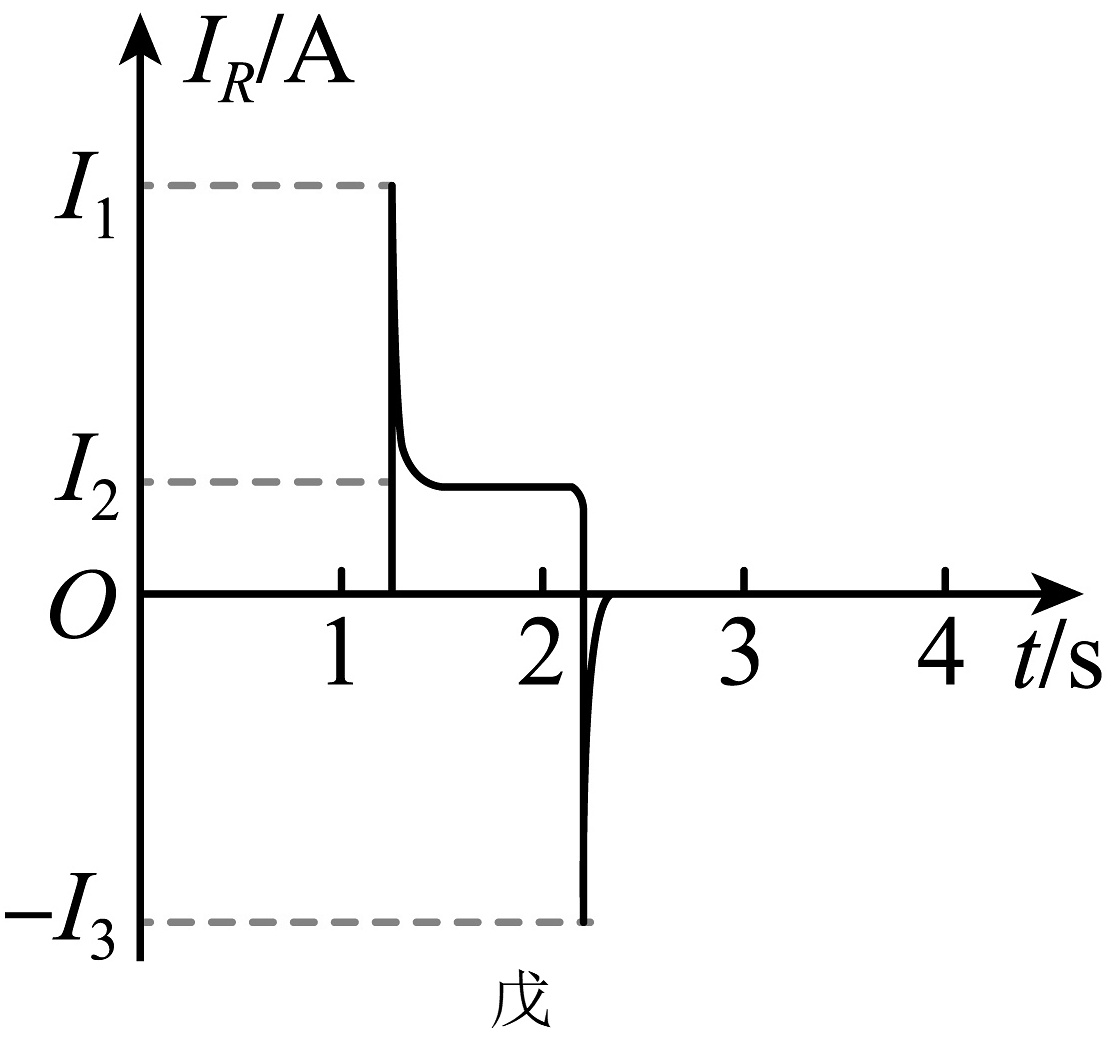

②在“闭合开关—稳定一小段时间—断开开关”这个过程中，通过电流传感器得到 $I_{R} - t$ 图像如图戊所示。比较 $I_{1}$ 与 $I_{2} + I_{3}$ 的大小关系，有 $I_{1}$ $I_{2} + I_{3}$ 。（选填“>”“<”或“=”）

查看解析

18、“探究气体等温变化的规律”实验方案如下：在带刻度的注射器内密封一段空气、并接入压强传感器。空气压强p由传感器测量，空气体积V等于注射器读数与连接管的容积之和。

(1)、在实验过程中．为保持温度不变，采取的下列措施合理的是__________。（填序号）

A、推动活塞运动时尽可能慢些 B、在活塞上涂上润滑油，保持良好的密封性 C、不要用手握住注射器封闭气体部分 D、实验时尽量在注射器中封入较多的空气

(2)、下表是采集的一组数据。根据表中数据，在坐标系中描点，作出

p - \frac{1}{V}

图线。

序号	1	2	3	4	5	6	7	8	9
$p / kPa$	99.0	110.0	120.9	135.4	154.7	181.2	223.3	291.1	330.0
$V / {cm}^{3}$	21.0	19.0	17.0	15.0	13.0	11.0	9.0	7.0	5.0
$\frac{1}{V} / {cm}^{- 3}$	0.048	0.053	0.059	0.067	0.077	0.091	0.111	0.143	0.200
$p V / kPa \cdot {cm}^{- 3}$	2079.0	2090.0	2055.3	2031.0	2011.1	1993.2	2009.7	2037.7	1650.0

(3)、由表知第9组数据中pV值明显减小。造成这一结果的可能原因是实验时__________。（填序号）

A、外界大气压强降低 B、注射器内柱塞与筒壁间的摩擦力越来越大 C、环境温度升高了 D、注射器内的气体向外发生了泄漏

19、如图为高铁供电流程的简化图。牵引变电所的理想变压器将高压 $U_{1}$ 降压；动力车厢内的理想变压器再将较高的电压降至 $U_{4}$ 后为动力车厢内的动力系统供电；某段时间，发电厂输出电流为 $I_{1}$ ，动力系统电流为 $I_{4}$ 。已知两个理想变压器的匝数 $n_{2} < n_{3}$ ，则（　　）

A、 $U_{1} : U_{4} = n_{1} : n_{4}$ B、 $U_{1} : U_{4} > n_{1} : n_{4}$ C、 $I_{1} : I_{4} > n_{4} : n_{1}$ D、 $I_{1} : I_{4} < n_{4} : n_{1}$

查看解析
20、如图所示，间距为L的竖直平行金属导轨MN、PQ上端接有电阻R，质量为m、接入电路的电阻为r的金属棒ab垂直于平行导轨放置，垂直导轨平面向里的水平匀强磁场的磁感应强度大小为B，不计导轨电阻及一切摩擦，且ab与导轨接触良好。若金属棒ab在竖直向上的外力F作用下以速度v匀速上升，则下列说法正确的是（　　）

A、a、b两端的电势差小于BLv B、a、b两端的电势差大于BLv C、拉力F所做的功等于重力势能的增加量和电路中产生的热量之和 D、拉力F所做的功与重力做功的代数和等于电阻R上产生的热量

查看解析
