1、三个实验小组用如图所示电路进行“探究电流与电阻的关系”实验，准备了以下器材：电压恒为6V的电源，标有“20Ω 2A”的滑动变阻器，5Ω、10Ω、150、20Ω、30Ω的定值电阻各一个。电流表有0～0.6A、0~3A两个量程可选；电压表有0~3V、0~15V下两个量程可选。
(1)、小聪同学认为，连接电路必须沿着从电源正极到负极的方向进行。他的观点是的；(2)、在连接好电路后，移动滑动变阻器滑片进行实验探究时，眼睛应该观察；(3)、在进行“断开开关，将5Ω电阻更换成10Ω电阻继续实验”这一环节时，甲小组认为，更换成10Ω电阻需要将滑动变阻器阻值调到最大，才能闭合开关进行实验：而乙小组认为，更换成10Ω电阻后总电阻增大，而总电流在减小，所以不需要将滑动变阻器阻值调到最大，可直接闭合开关进行实验。老师听了他们各自的意见后说乙组的观点是错误的，老师的理由是乙组的操作可能会导致；(4)、经过几次实验，丙组填写了下表所示的实验数据，老师查看后对其中一次数据提出了质疑，你认为是第次实验数据存在问题。实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
30
电流I/A
0.60
0.30
0.20
0.15
0.10
-
2、小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A、如果电表选择的是电压表，水量增多时电压表示数变大 B、如果电表选择的是电流表，水量增多时电流表示数变小 C、如果电表选择的是电流表，水量为零时电流表示数为零 D、如果电表选择的是电流表，R0可以在水太多时保护电路 -
3、如图所示电路，下列说法正确的是（ ）
A、当开关都闭合时，电路中只有发光 B、当开关都闭合时，电路中只有发光 C、当开关都闭合时，中电流方向从右到左 D、当开关都闭合时，和组成并联电路，处于开路状态 -
4、下列说法正确的是（ ）A、热值大的燃料完全燃烧，放出的热量一定多 B、我国东风－31AG导弹的发动机是火箭发动机 C、汽车发动机能量损耗最大的是发动机不断地在向外散热 D、柴油机比汽油机的工作效率高是因为柴油的热值更大
-
5、图示为小明和小华探究“电阻大小与哪些因素有关”的装置图，实验中分别把a、b、c、d四根电阻线接入电路，其中a、b、d长度相同，a、b、c粗细相同，b、c、d材料相同。
(1)、该实验是通过观察来间接比较电阻线的电阻大小，这种科学探究问题的方法叫法。(2)、选用（填写电阻线的代号）两根电阻线进行实验对比，是为了探究电阻大小跟导体的横截面积的关系。(3)、小明选择a、c两根电阻线来探究导体电阻大小与导体材料的关系，则他这样选择存在的问题是。(4)、小华在做实验时，就电阻线的选用，他只选用了其中一根，其它器材任意选用，则他无法探究电阻大小跟导体的的关系。 -

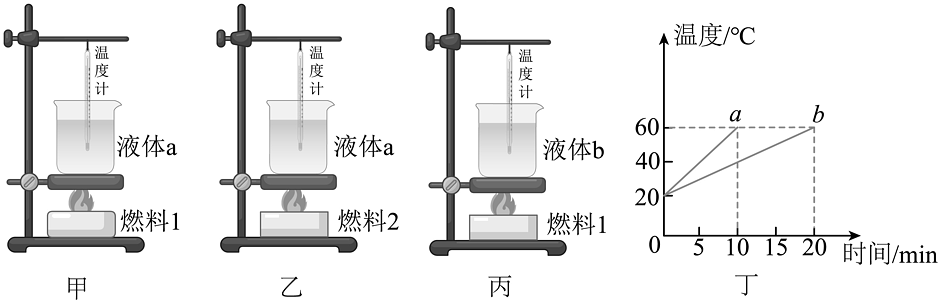

6、如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是5g，烧杯内的液体质量和初温也相同。
(1)、比较不同燃料的热值，应选择两图进行实验，实验时通过观察液体（选填“被加热的时间”或“升高的温度”）来比较两种燃料的热值大小；(2)、比较不同物质的比热容，选用上图中的合适装置加热相同一段时间后，绘制出温度一时间图像（如上图丁），由图像可看出液体a的比热容（选填“大于”、“小于”或“等于”）液体b的比热容。(3)、若图甲烧杯中装有200mL的水，燃烧5g酒精后，温度计示数升高了50℃，则根据以上数据可以算出酒精的热值，这种方法测出的热值比“标准值”（选填“偏大”、“偏小”或“一样”）。 -
7、请在方框内画出图所示电路实物图所对应的电路图。
-

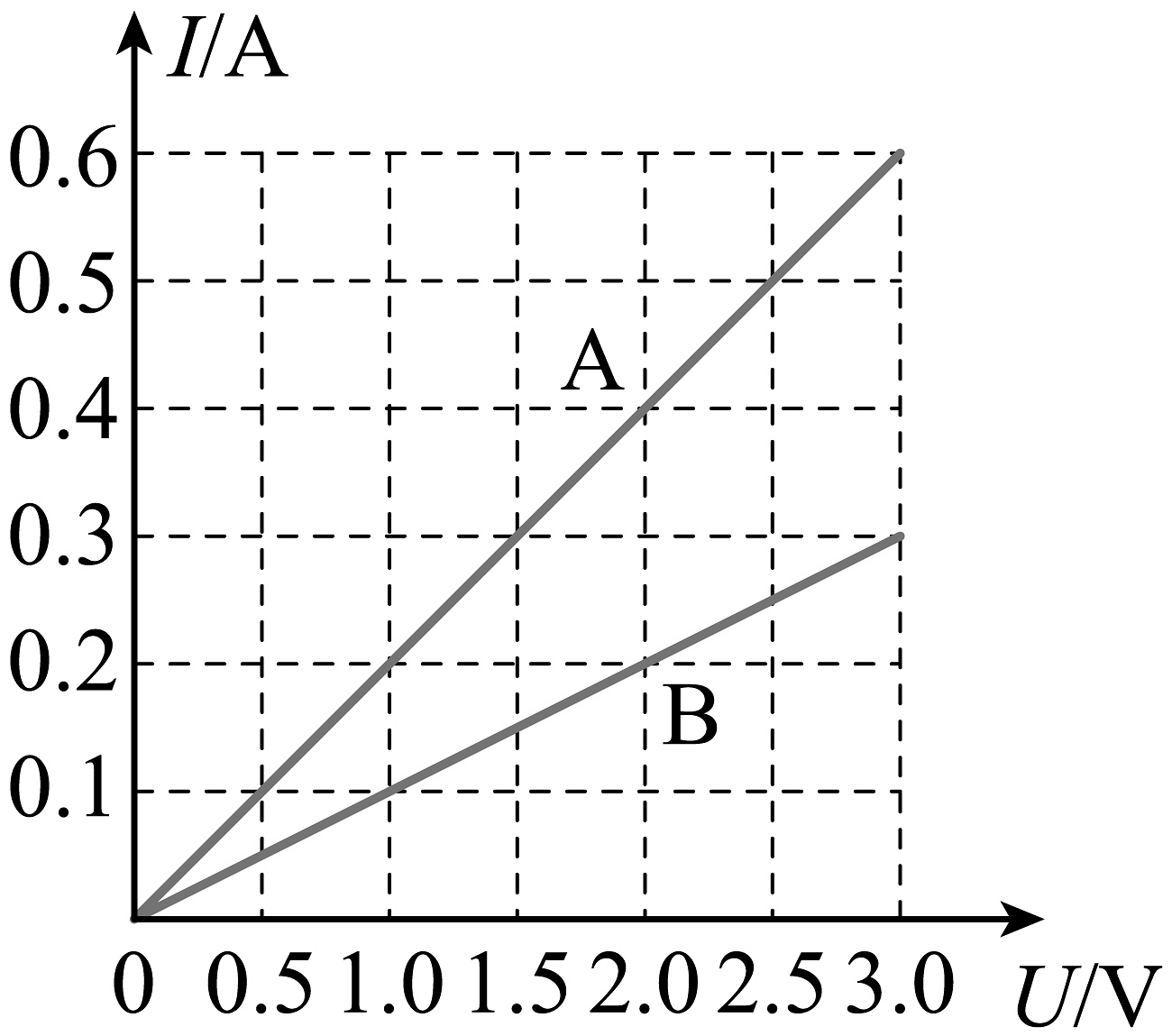

8、定值电阻A和B的电流与其两端电压的关系如图所示。则由图像可知，电阻B的阻值为Ω，将A和B串联在3V的电源上，电路中的电流为A。
-
9、如图所示的电路中，电源电压恒定不变，当开关S闭合时，电压表示数和灯泡的亮度程度变化情况分别是：电压表示数将 ， 灯的亮度将。
-

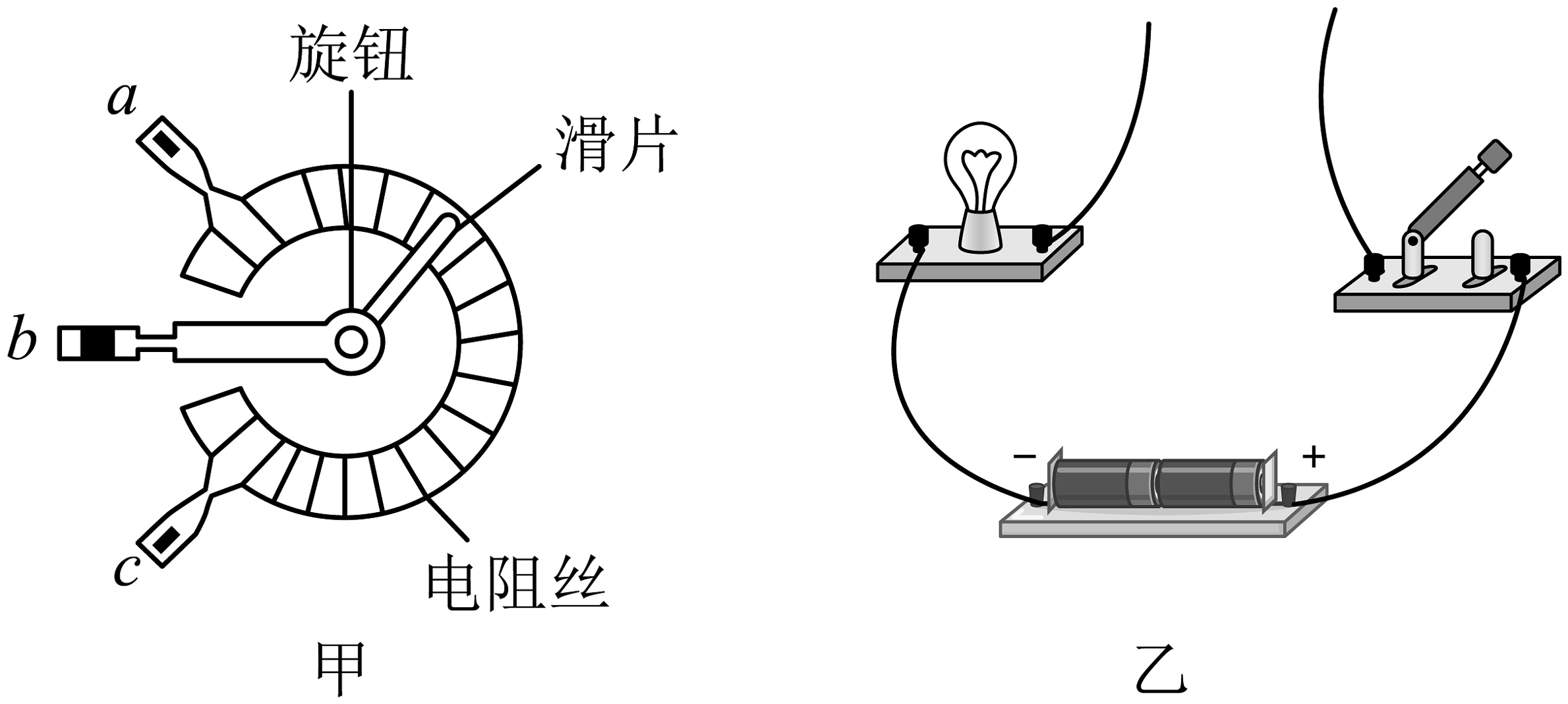

10、如图甲所示的电位器是通过改变接入电路中电阻丝的来改变接入电路中的电阻。将该电位器的两个接线柱接入图乙的电路中，顺时针旋转旋钮时小灯泡发光变亮。
-
11、华为麒麟9000S系列、5G芯片惊艳全球，该芯片主要用到材料（选填“导体”、“半导体”或“超导体”）；某手机移动电源（俗称充电宝）如图所示，有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是联。
-
12、如图所示验电器工作原理是。其中验电器A的金属球与被丝绸摩擦后的玻璃棒接触过，现用一金属棒连接A、B的金属球，出现了如图乙所示的现象，由此可见有部分电荷（选填“从A转移到B”或“从B转移到A”）。
-
13、某四冲程汽油机，工作时它的曲轴转速是3000r/min，则每秒对外做功次：若每个做功冲程对外做功200J，则该汽油机输出的功率为W。
-
14、糍粑是由糯米蒸熟后捣烂成型而来，热热的糍粑沾上香甜的炒芝麻面，软糯香甜。蒸糯米是通过的方式改变其内能的：吃一口糍粑，感觉粘牙，这是因为分子间有。
-
15、小明和同学们在做电学实验过程中，他们经过讨论，依次改进了“探究电流跟电压的关系”的实验电路图，如图甲、乙、丙所示。下列说法正确的是（ ）
A、图甲改进为图乙：为保证实验过程中电压这一因素不变 B、图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系 C、图丙：移动滑动变阻器目的是保持电阻R两端电压不变 D、图丙：在不增加任何器材的情况下，仅利用本实验的器材可探究电流与电阻的关系 -
16、如图所示，闭合开关S后，灯亮，电流表有示数，但灯不亮。发生故障的原因可能是（ ）
A、灯短路 B、电流表断路 C、灯断路 D、电流表短路 -
17、如图所示，灯与串联，闭合开关S后，发现灯比亮，则通过两灯的电流与的大小关系是（ ）
A、 B、 C、 D、无法确定 -
18、关于电流、电压和电阻，下列几种说法中正确的是（ ）A、只有正电荷的定向移动才能形成电流 B、有电压可能有电流，没电压一定没电流 C、电路中通过的电流越大，导体的电阻就越小 D、导体的电阻越大，它两端的电压就越高
-
19、下列四组物质中，通常情况下都属于导体的一组是（ ）A、大地、石墨 B、玻璃、人体 C、塑料、橡胶 D、盐水、煤油
-
20、下列数据中，最符合生活实际的是（ ）A、人体安全电压为36V B、人体电阻约为10Ω C、一节新的干电池电压为2V D、家用冰箱正常工作时电流约为1A
