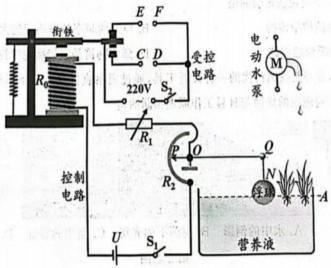

1、在跨学科实践中，科技小组设计了如图所示的无土栽培营养液自动添加装置简图．控制电路电源电压 $U = 10 V$ ，电磁铁线圈电阻 $R_{0} = 50 Ω$ ；当线圈中的电流 $I_{1} \geq 25 m A$ 时，衔铁被吸合，当线圈中的电流 $I_{2} \leq 20 m A$ 时，衔铁被释放． $R_{2}$ 是阻值为 $600 Ω$ 的半圆形 $(O$ 为圆心）电阻丝，其阻值与长度成正比； $Q P$ 为电阻不计可绕 $O$ 点转动的金属细杆， $P$ 端可在 $R_{2}$ 上滑动且接触良好， $Q O$ 长 $50 c m$ ．当液面到达最高位置 $A$ 处时，添加营养液的电动水泵停止工作，杆 $Q P$ 水平且 $P$ 位于 $R_{2}$ 中点．

(1)、电磁铁通电时上端为极．电动水泵应接在（选填“C、D”或“E、F”）之间．

(2)、最高液面在 $A$ 处时，电阻箱 $R_{1}$ 的阻值为多大？

(3)、当液面从最高位置 $A$ 处下降cm时开始添加营养液．（设浮球随液面升降时，浸入液体中的体积不变，且细杆 $N Q$ 始终处于竖直方向）

(4)、该装置长期使用后， $U$ 会变小，营养液最高液面会如何变化？为保持最高液面位置不变，除更换电源外，再提出一个解决措施．

查看解析
2、如图所示，是依靠螺旋桨飞行的某型号无人机，质量为 $2.4 k g$ ．启动前静止在水平面上，它与水平面的总接触面积为 $12 c m^{2}$ ．求：

(1)、无人机的重力．（g取 $10 N / k g$ ）

(2)、启动前无人机对水平面的压强．

(3)、目前这种无人机（选填“能”或“不能”）在太空的真空区域使用．

查看解析

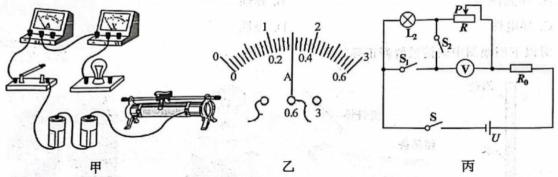

3、现想测量两个小灯泡 $L_{1}$ 、 $L_{2}$ 正常发光时的电阻．

(1)、图甲是用“伏安法”测量 $L_{1} (U_{额} = 2.5 V)$ 正常发光时电阻的实物电路．
①用笔画线代替导线，将图甲电路连接完整（导线不允许交叉）；
②闭合开关，发现小灯泡不亮，电流表指针几乎不动，电压表指针明显偏转，故障原因可能是小灯泡（选填“断路”或“短路”）；
③排除故障后，闭合开关，移动滑片，当电压表示数为 $2.5 V$ 时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 $Ω$ （精确到0.1）．

(2)、为了测量额定电流为 $I_{0}$ 的小灯泡 $L_{2}$ 正常发光时的电阻，小明和小华设计了图丙所示的电路，定值电阻的阻值为 $R_{0}$ ，电源电压恒为 $U$ ．（ $I_{0} 、 R_{0} 、 U$ 已知，且满足测量要求）
①将滑动变阻器 $R$ 的滑片移至阻值最大端；
②闭合 $S 、 S_{1}$ ，断开 $S_{2}$ ，调节滑片 $P$ ，使电压表示数为____时，小灯泡正常发光；
③共同完成上述操作后，小明和小华分别只进行了以下一步操作．
小明：保持滑片不动，断开 $S_{1}$ ，闭合 $S 、 S_{2}$ ，读出电压表的示数．
小华：保持滑片不动，闭合 $S 、 S_{1} 、 S_{2}$ ，读出电压表的示数．
综合以上信息，对小明、小华的方案能否测量出小灯泡正常发光时的电阻进行评价（填字母）．

A、只有小明的方案可行 B、只有小华的方案可行 C、两人的方案都可行 D、两人的方案都不可行

查看解析
4、生活中的门包含着许多物理知识．

(1)、如图所示，用刻度尺测出门的厚度为crm．

(2)、通常我们听到的敲门声是由门产生的．

(3)、用如图所示的三种方法关门，力 $F_{B}$ 所示的方法比 $F_{A}$ 更省力，说明力的作用效果与力的有关；沿 $F_{C}$ 方向用很大的力也不能将门关上，用杠杆的有关知识解释其原因是．

查看解析
5、小明和小华测量土豆的密度，设计了如下方案．

(1)、小明的方案：
①天平放在水平桌面上，将游码移到零刻度线处，指针静止后的位置如图甲所示，此时应将平横螺母向调节，直至天平平衡；
②用天平测量土豆质量，天平平衡时，所加砝码和游码的位置如图乙所示，土豆的质量为 $g$ ；
③利用装满水的溢水杯和空量筒测量土豆的体积，正确操作后，量筒示数如图丙所示；④土豆的密度为 $g / c m^{3}$ ．

(2)、小华的方案：
仅用小刀、口径较大的量筒和水测出了土豆的密度，在空白处填上适当内容．
①在量筒内装入适量的水，读出水面对应的刻度值 $V_{1}$ ；
②用小刀对土豆进行加工，，读出水面对应的刻度值 $V_{2}$ ；
③ ，读出水面对应的刻度值 $V_{3}$ ；
④土豆密度的表达式 $ρ =$ （用 $ρ_{水}$ 、 $V_{1}$ 、 $V_{2}$ 、 $V_{3}$ 表示）．

查看解析
6、在“探究液体压强与哪些因素有关”实验中，进行了如图所示的操作．

(1)、实验前，应观察压强计的 $U$ 形管两侧液面是否．

(2)、比较甲、乙两图，可以探究液体压强大小与的关系．

(3)、比较两图，可以发现液体内部同一深度不同方向的压强大小相等．

(4)、比较甲、丁两图，可以得到：在深度相同时，越大，液体压强越大．

查看解析
7、在“探究凸透镜成像的规律”实验中．

(1)、安装器材时，应使烛焰和光屏中心位于凸透镜的上．

(2)、图中光屏上恰好成清晰的像，该像的性质是倒立、____的实像，透镜焦距可能为____（填字母）．

A、 $5 c m$ B、 $10 c m$ C、 $15 c m$ D、 $20 c m$

(3)、把蜡烛向左移动一小段距离，发现光屏上清晰的像变模糊了，为了使光屏上再次成清晰的像，可在蜡烛与凸透镜之间的适当位置放一个合适的眼镜．

查看解析
8、在“探究冰熔化的特点”实验中．

(1)、将装有适量碎冰的试管置于温水中，在碎冰中插入温度计，图中温度计示数为℃．

(2)、下列为该实验的记录表格，表格中（a）、（b）两处应填的内容是：（a）；（b）．
时间/min
…
（a）
…
（b）
…

(3)、在熔化过程中，试管内冰水混合物的温度不变、内能．

查看解析

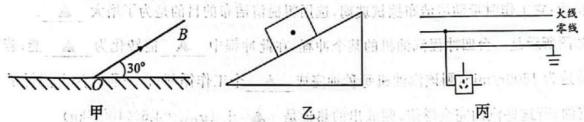

9、按要求作图（保留作图痕迹）．

(1)、图甲中， $O B$ 是反射光线，画出其对应的入射光线 $A O$ 并标出入射角的大小．

(2)、图乙中，木块静止在斜面上，画出木块重力 $G$ 和木块对斜面压力 $F$ 的示意图．

(3)、图丙中，用笔画线表示导线，将三线插座正确接入家庭电路．

查看解析
10、如图所示是某电水壶的电路简图．其中 $R_{1}$ 、 $R_{2}$ 均为电热丝，该水壶有加热、保温两个挡位，相关参数如下表所示．
额定容量/L
1
额定电压/V
220
加热功率/W
1200
保温功率/W
100

(1)、在壶内装有额定容量的水，加热挡工作350s，水温升高了 $90 ℃$ ，水吸收的热量为J，电水壶对水加热的效率为%；若在此过程中，断开其他用电器的开关，标有 $1200 i m p / (k W \cdot h)$ 字样的电能表指示灯会闪烁次． $[c_{水} = 4.2 \times 1 0^{3} J / (k g \cdot ℃)]$

(2)、若对该电水壶电路进行改造，保持电水壶的保温功率不变，将加热功率提高到 $1310 W$ ，请写出一条改造措施：

查看解析
11、如图所示，电源电压 $U = 6 V$ ， $R_{1} = 5 Ω$ ， $R_{2} = 10 Ω$ ；仅闭合 $S_{2}$ ，电路的总电阻为， $Ω$ ；仅闭合 $S_{3}$ ，电压表示数为 $4.5 V$ ， $R_{3} =$ $Ω$ ；当 $S_{1}$ 、 $S_{2}$ 、 $S_{3}$ 均闭合时，电流表的示数为 $A$ ， $R_{2}$ 消耗的功率为W．

查看解析
12、如图所示，用动滑轮将重 $180 N$ 的木箱在 $5 s$ 内沿竖直方向匀速提升 $2 m$ ，所用拉力为 $100 N$ ，不计绳重和摩擦．此过程中木箱上升的速度为 $m / s$ ，有用功是 $J$ ，拉力的功率是W；若用此装置沿竖直方向匀速提升 $380 N$ 重物时，机械效率为 $%$ ．

查看解析
13、如图所示是一台四冲程汽油机的某个冲程，在此冲程中能转化为能；若飞轮转速为 $1800 r / m i n$ ，则该汽油机每秒钟完成个工作循环；在一段时间内消耗了 $500 g$ 汽油，若这些汽油完全燃烧，则放出的热量是 $J$ ． $(q_{汽油} = 4.6 \times 1 0^{7} J / k g)$

查看解析
14、如图所示，擦窗机器人底部装有真空泵和吸盘，当真空泵将吸盘内的空气抽出时，由于A．的作用，它吸附在竖直玻璃上；当它保持静止时，受到的摩擦力与是一对平衡力；它工作时带动清洁布擦拭玻璃，选用粗糙清洁布的目的是为了增大。

查看解析
15、如图所示，用红外灯加热质量相同的水和沙子，水和沙子吸收热量的多少通过来反映．加热过程中发现水升温较慢，原因是水的较大，红外灯给水和沙子加热主要是利用了红外线的效应．

查看解析
16、2025年5月29日，长征三号乙运载火箭托举天问二号探测器直冲霄汉．地面控制中心通过波与探测器传递信息，这种波在真空中的传播速度是 $m / s$ ．探测器在随火箭加速升空过程中，机械能．以地面为参照物，探测器是的。

查看解析
17、如图所示，电源电压U恒定，R₁是定值电阻，滑动变阻器E₂标有“ $20 Ω 2 A$ ”，灯L标有“ $6 V 6 W$ ”．滑片P在阻值最大端时，闭合开关S，电压表示数为2V，电压表（未画出）示数为4V；移到某一位置时，示数为10V，电流表示数为1A．上述滑片移动过程中，R₂阻值的变化量为ΔR，电路总功率的变化量为ΔP．下列说法正确的是

A、 $U = 16 V$ B、 $R_{1} = 5 Ω$ C、 $Δ R = 12 Ω$ D、 $Δ P = 7 W$

查看解析
18、如图所示，将同一个鸡蛋先后放入装满液体的甲、乙两个相同杯中，甲杯中鸡蛋漂浮，乙杯中鸡蛋沉底．下列说法正确的是

A、与乙杯相比，甲杯中液体密度较小 B、与乙杯相比，甲杯溢出的液体质量较小 C、与甲杯相比，乙杯底部受到的液体压强较大 D、与甲杯相比，乙杯对水平地面的压力较小

查看解析
19、在“探究阻力对物体运动的影响”和“探究动能大小与哪些因素有关”的两个实验中，都出现如图所示的情景．在提供图中器材的基础上，有以下判断：
①添加一条棉布和一块玻璃板，可完成“探究阻力对物体运动的影响”实验
②添加一个木块和若干砝码，可完成“探究动能大小与哪些因素有关”实验
③要完成上述两个实验，每次小车都需要从同一斜面同一位置由静止释放
④两个实验都需要在实验基础上通过科学推理得出结论
其中正确的是

A、①② B、②③ C、③④ D、①④

查看解析
20、乒乓球运动中蕴含着许多力学知识，下列说法正确的是

A、发球时，球拍对球有力的作用，球对球拍没有力的作用 B、击球时，乒乓球受到的弹力是由球拍的形变产生的 C、击球后，乒乓球在空中飞行时，受到了向前的推力 D、空中飞行的乒乓球，如果所受的力全部消失，它将立即静止

查看解析
