1、 将两个玩具电动机、M、N的转轴用塑料管连接起来，如图。闭合开关，小灯泡发光，原因是M带动N，让M的线圈切割 ， 产生感应电流。若只将电池的正负极对调，闭合开关后M的转动方向会
-
2、为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图所示是启动或停止空调压缩机的电路示意图.电磁继电器是利用电磁铁控制工作电路通断的(选填“用电器”“电源”或“开关”).夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性 ， 低于设定温度时，工作电路就断开，停止制冷.
-
3、如图是我国古代发明的指南针———司南(模型)，能指示南北方向.因为地球周围存在地磁场，指南针静止时它的南极指向地理的极附近.指南针放在通电导线附近发生了轻微偏转，是因为产生了磁场.
-
4、下列关于磁场的描述，正确的是 ( )A、磁感线是磁场中真实存在的曲线 B、磁体间的吸引或排斥作用是通过磁场实现的 C、磁体周围的磁感线从磁体S极发出，回到磁体N极 D、地磁的 N极在地理北极附近，地磁的S极在地理南极附近
-
5、 ECMO 技术
自从体外肺膜氧合(简称ECMO)技术应用在临床以来，挽救了许多危重患者的生命。如图甲，ECMO技术的原理是将体内的血液引出体外，经过人工心肺旁路氧合后注入病人体内、起到部分心肺替代作用。为使病人维持正常体温，需用热交换器对流入人体的血液进行加热：ECMO 的工作电压与家庭电路电压相同，使用中如短时停电，可转动如图乙的摇把，维持血液循环、血流速度和血流量(血流量指单位时间内通过血管横截面的血液体积)是衡景心肺功能的重要指标。研究表明，血管内血流速度会随血管横截面积的变化而变化，当血管横截面积为正常值的n倍时，测得血管内血液匀速流动的速度v与n的数值如表所示， 密度为1.05×103kg/m3。
n
0.60
0.75
0.80
0.90
1.00
v/m·s '
0.300
0.240
0.225
0.200
0.180
(1)、关于ECMO技术，下列说法中正确的是____A、ECMO工作时需与房间中用电器串联 B、断电时，可用干电池给ECMO供电 C、热交换器利用热传递使血液内能增加 D、转动图乙中的“摇把”，可以省功(2)、血流量指单位时间内通过血管横截面的血液体积，若某次测得横截面积为( 血管中的血流量为 则对应血管中的血流速度为m/s。(3)、在图丙中描点作出血液匀速流动的速度v与血管横截面积正常值o倍的关系图线(1分)，当血管横截面积为正常值0.5倍时，血管内血液匀速流动的速度v为m/s。(4)、在一次抢救中使用ECMO技术，其血流量为5L/min，若要将血液的温度升高4℃，则血液每分钟需要从热交换器吸收的热量为。已知血液的比热容为((5)、设人体所需热量完全由热交换器所提供，已知热交换器的功率为1680W，病人的质量为60kg，则该病人体温由33℃上升至正常体温37℃需要的时间为min，已知人体组织的比热容与水相当，为4.2×103J/(kg·℃)。 -
6、【制作简易调光台灯】
(1)、小明选择器材制成了如图甲所示的台灯，其中所用到的电位器是一种变阻器，它的原理是通过改变电阻片接入电路中的从而改变接入电路中的电阻。(2)、如图乙所示是电位器的结构示意图，为了保证顺时针转动时，灯泡变亮，应该选择(选填“A和B”或“A和C”或“B和C”)接线柱接入电路。(3)、小明按第(2)题要求正确连接电路制成台灯后发现，变阻器电阻最大时，灯泡亮度较暗，原因是此时灯泡的、(选填“额定电功率”或“实际电功率”)低。于是他设想在电阻片某一端加上一层绝缘层，保证灯泡可以调到熄灭，此时绝缘层应靠近图中(选填“A”或“C”)端更符合日常使用习惯。(4)、如图为某探究小组设计的四种调光台灯的电路图(各元件规格完全相同)，能安全实现“利用滑动变阻器控制灯泡由亮到灭”的电路是。
(5)、小张没有电位器，于是用探究实验中的电阻设计了一个电路，如图丙所示(其中开关S有1、2、3三个接口)，此电路中(填“能”或“不能”)改变灯泡的亮度，与小明的电路对比，其缺点是。 -
7、如图甲是一种新型暖手袋，它使用移动电源供热，不仅不用装水更加轻便而且电热转化效率更高。如图乙是它内部加热电路的简化图，通过闭合不同开关，可以实现高温档和低温档的转换。已知电源电压恒定，R2的阻值为10Ω。只闭合开关S电路中的电流为0.6A；同时闭合开关S、S1 ， 干路电流为0.9A。求：
(1)、低温挡的电功率。(5分)(2)、高温档下工作10min，整个电路产生的热量。(3分) -
8、小华家使用的是天然气热水器，该热水器的铭牌下，其中热效率模糊不清。已知当时自米水的温度为20℃，天然气的热值为 求：
燃气热水器
输出热水温度
40℃
气量
水量
5kg/ min
热效率
(1)、燃气热水器正常放出热水1分钟水吸收的热量；(2分)(2)、燃气热水器正常工作的热效率(结果保留一位小数)。(4分) -

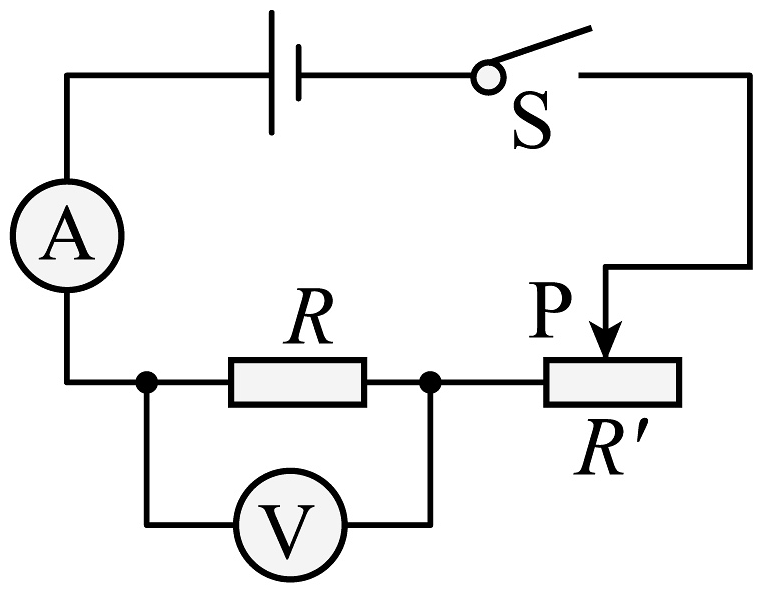

9、“探究电流与电阻、电压的关系”实验，小明与小丽的实验小组设计了如1图所示电路。电路中的各元件参数为： 电源电压3V， 定值电阻R (5Ω、10Ω、15Ω、20Ω)， 滑动变阻器“20Ω，1A”。
(1)、小明与小丽的实验小组在探究“电流与电阻的关系”时：①小明按照图1所示的电路图将电路连接好，将滑动变阻器的滑片置于(选填“最左端”或“最右端”)，闭合开关，移动滑动变阻器滑片，使定值电阻5Ω两端的电压为1.5V，记录电流表的示数：
②若滑动变阻器的滑片位置没有改变，小明将5Ω电阻换成10Ω电阻，接下来应该将滑片向(选填“左”或“右”)移动，直到观察到电压表示数为1.5V时，记录电流表示数；
(2)、小明换用不同的电阻，重复实验，得到表1中的实验数据，分析表中数据，可得出：.表1
电阻R/Ω
5
10
15
电流I/A
0.3
0.15
0.10
(3)、小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表2所示，根据表中数据，她无法得到与小明一样的结论，其原因是；表2
电阻R/Ω
5
10
15
电流I/A
0.3
0.2
0.15
(4)、另一小组在探究“电流与电压的关系”时：实验的过程中，根据实验数据在图甲中画出了A、B、C三个电阻的U-I图像，在图乙中画出了I-R图像，根据图甲可知三个导体中阻值最大的是(选填“A”、“B”或“C”)，图乙中阴影部分的面积表示。 -
10、如1图所示，在比较“不同液体吸热本领大小”的实验中，小华将两支相同的试管(分别盛有初温相同的A、B两种液体)放入同一个红外加热器中，两个温度传感器的探头部分与两试管内的液体接触良好，并通过数据采集线与计算机相连接。利用红外加热器对两试管内的液体加热，在其沸腾前记录到A、B 两种液体温度随时间变化如下表格。
加热时间
0
1
2
3
4
A 的温度
10
14
18
22
26
B 的温度
10
18
26.
34
42
(1)、实验中应取(选填“质量”或“体积”)相同的A、B两种液体；(2)、实验中通过比较两种液体(选填“升高的温度”或“加热的时间”)来比较甲和乙两种液体吸收热量的多少：(3)、根据表格实验数据可知，(选填“A”或“B”)液体的吸热能力强；(4)、2图中①是B液体加热时温度随时间变化的图线，如果将初温相同的B液体质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图中的第条(选填“①”“②”或“③”)；(5)、本题中的实验数据表格存在的缺陷是。 -

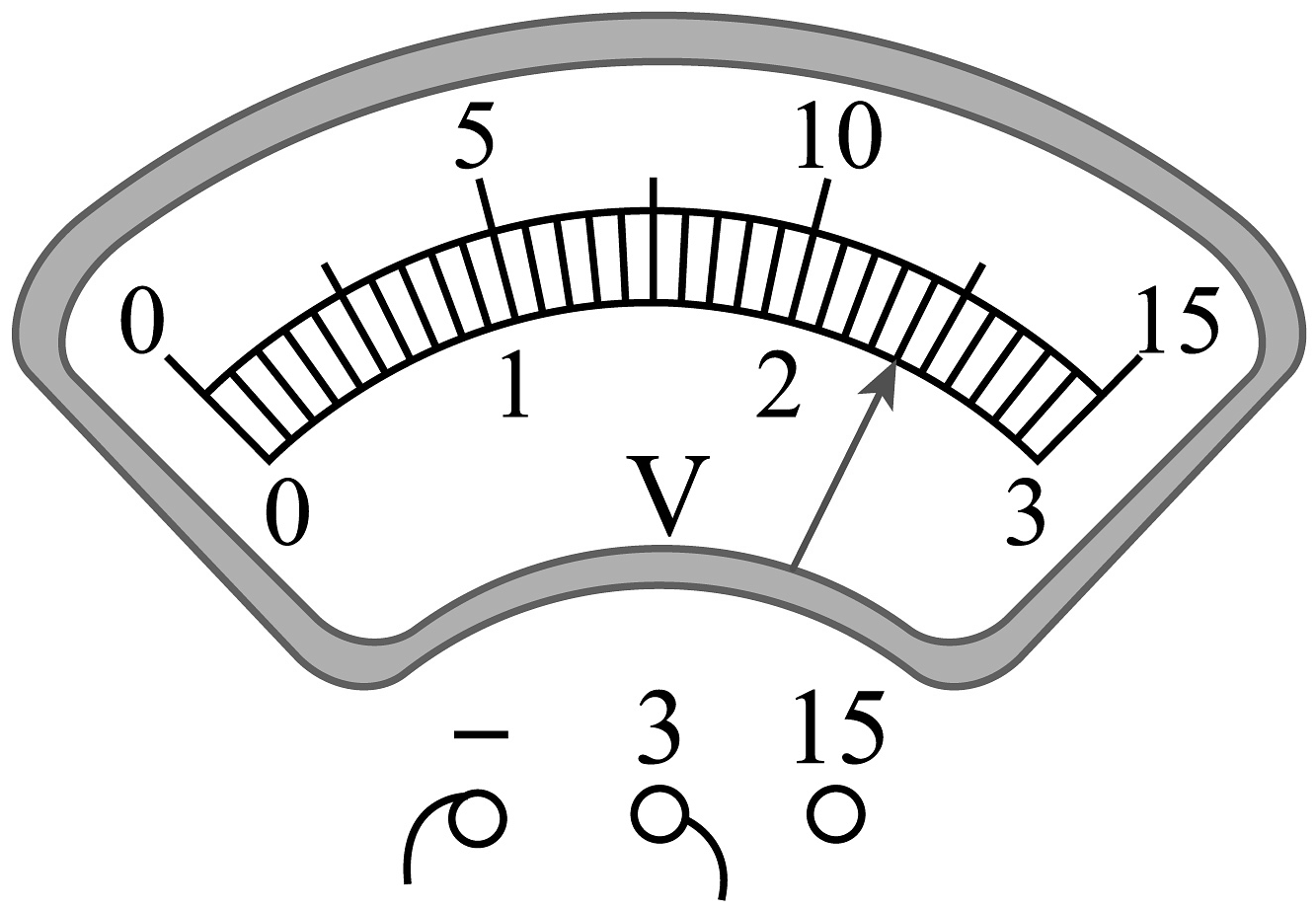

11、如图，在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。电池的正极为片。电压表的读数为。
-
12、如图所示，是用热成像手机拍摄的老师擦黑板时的情景。从手机屏幕上看到，黑板擦又红又亮，其它地方较略，说明擦黑板的过程，能转化为能，黑板擦的温度升高，其能量转化过程与四冲程汽油机的冲程相同。
-
13、进入刚装修完的房屋，我们常常会闻到刺鼻的气味，这种气味主要来自装修材料中的含有挥发性有机化合物，我们能闻到刺鼻气味是现象，这种现象在夏天特别严重，因为越高，分子热运动越刷烈。
-
14、古代人们曾发明一种活塞式点火器，如图所示，以牛角作为套筒，木质推杆前端粘附艾绒。取火时，手握住套筒，另一手猛推推杆。艾绒即燃。猛推推杆入套筒时，套筒内空气的内能(选填“增大”、“减小”或“不变”)，套筒内空气的温度(选填“升高”、“降低”或“不变”)。套筒内空气的内能是通过(选填“做功”或“热传递”)的方式改变的。
-

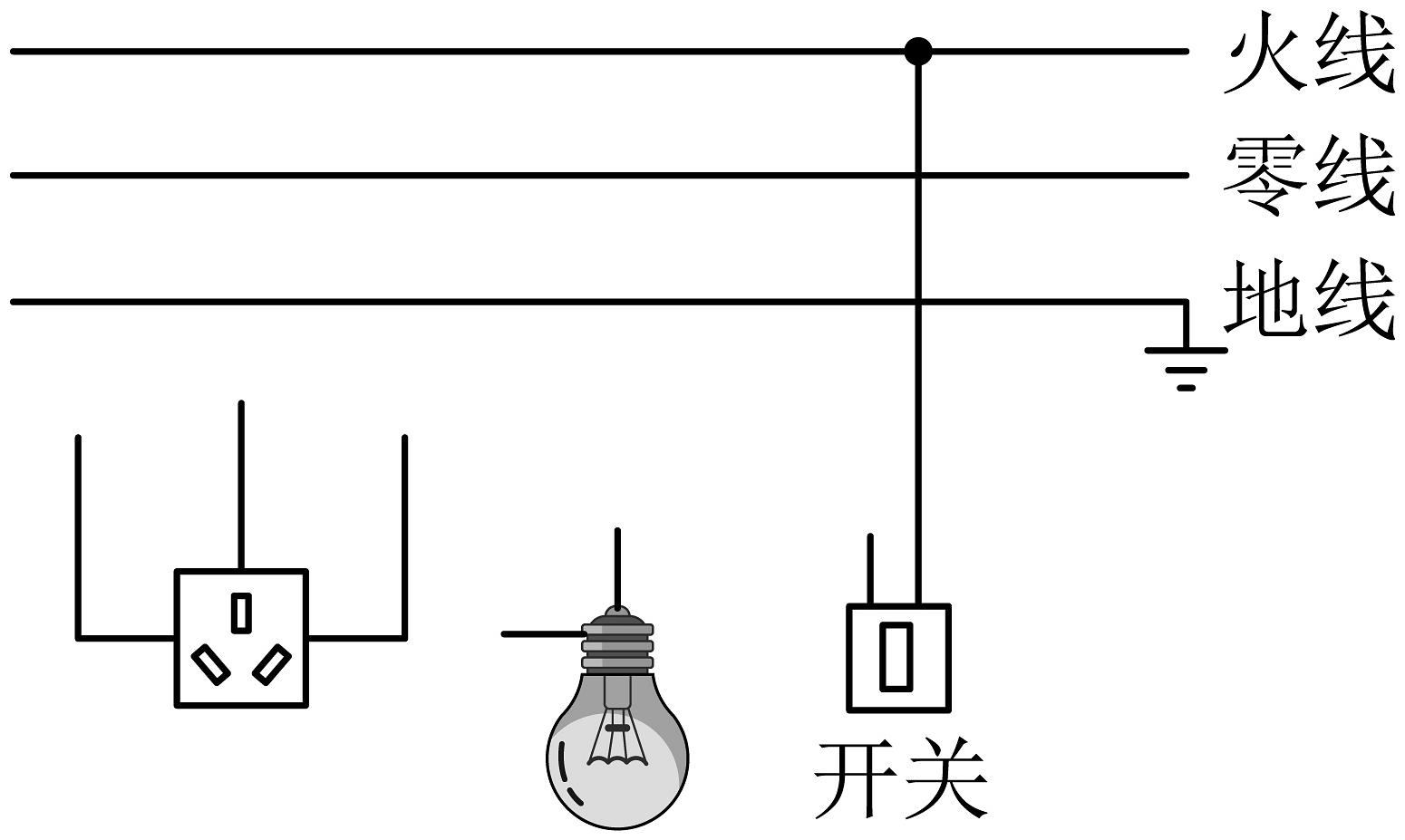

15、如图所示，根据图中信息在括号内补充完整，并在图中将灯泡、控制灯泡的开关接入线路。
-
16、如图所示，请用笔画线代替导线将图中的实物电路连接完整。要求：两灯并联，电流表测量灯L1通过的电流，开关控制整个电路的通断，导线不能交叉(通过灯泡L1的电流大约为0.3A)。
-
17、关于图中家庭电路和安全用电的说法，正确的是（ ）
A、甲：插头处导线的绝缘层破损可能引起电路断路 B、乙：使用测电笔时手要接触笔尾金属体 C、丙：空气开关在人触电时自动切断电路 D、]：如果凳子是绝缘体，人不会触电 -
18、如图所示是某台电饭锅的工作原理示意图。电饭锅的加热板内有电阻为R0和R 的电阻器，通过控制开关可以实现加热和保温两种状态，下列叙述正确的是（ ）
A、加热状态时电路中的总电阻大 B、保温状态时电路中的总电阻大 C、加热状态时的电流比保温状态时的电流小 D、保温状态时 R0两端的电压比加热状态时 R0两端的电压大 -
19、全国青少年创新大赛中有一款电子量角器，其电路图如图所示。AB为半圆弧形电阻，O点为其圆心，OP 为电阻可忽略不计的金属滑片，可绕O点转动，P触点与半圆弧形电阻AB 良好接触，AO间的显示器由电压表改装而成。当OP绕O点逆时针转动时（ ）
A、电路中的电流不变，显示器的示数变大 B、电路中的电流不变，显示器的示数变小 C、电路中的电流变小，显示器的示数变大 D、电路中的电流变小，显示器的示数变小 -
20、我国无人机已成为全球无人机领域的重要参与者。某品牌无人机简化后的工作原理如下：当开关S2闭合时，指示灯亮起，再闭合S；电动机启动，无人机起飞。只闭合S1 ， 电动机不能启动，下列电路设计符合要求的是（ ）A、
B、
C、
D、
