1、如图是“探究串联电路电流规律”的实验电路图，将电流表分别连接在图中的A、B、C三点，电流表示数如下表所示：
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
(1)、实验中，和两个小灯泡的规格应该（选填“相同”或“不同”）；(2)、连接电路时开关要；(3)、上述表格所记录的数据中，明显错误的数值是 ， 造成错误的原因是；(4)、改正错误的数据后，分析实验数据得出串联电路电流的初步规律是。 -

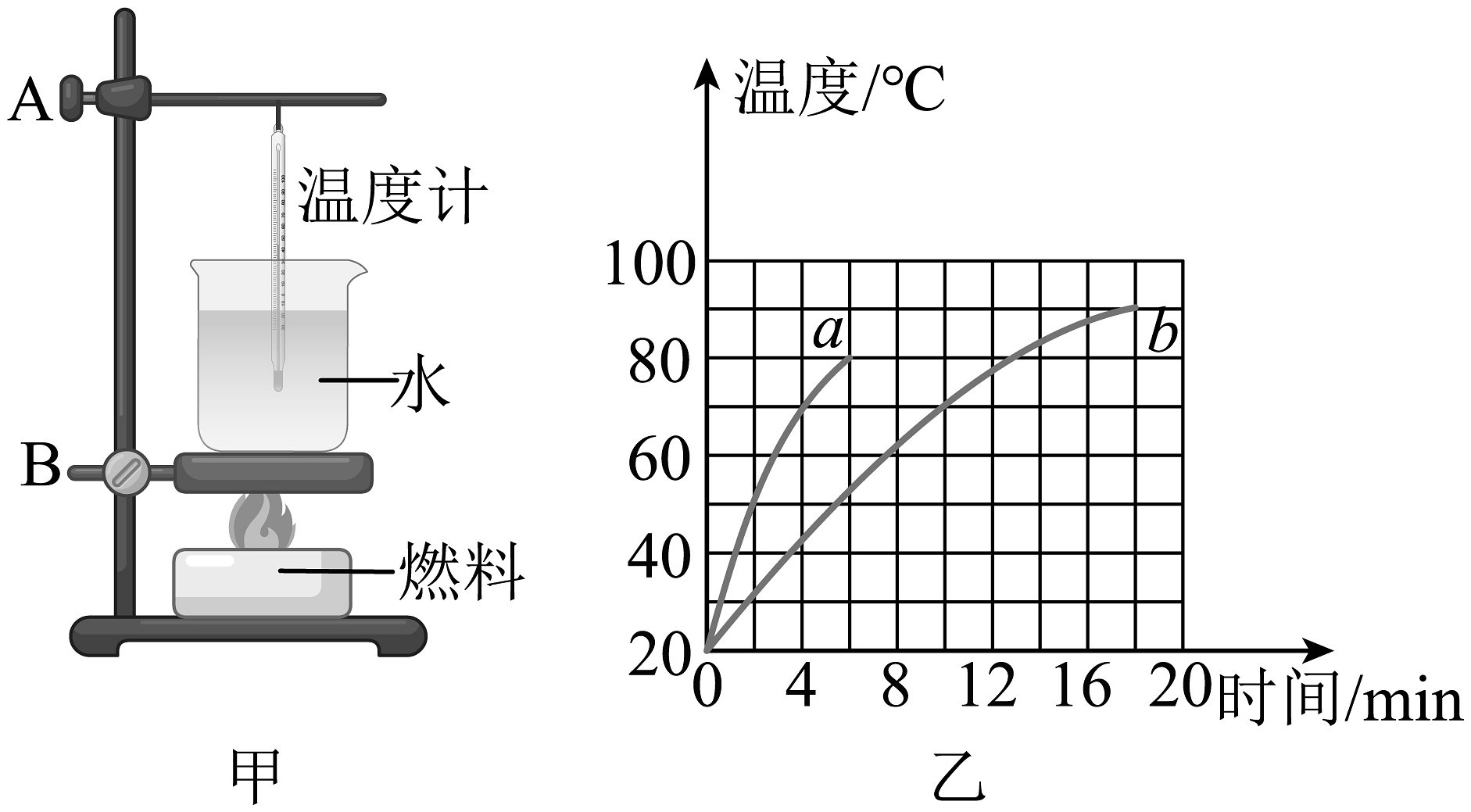

2、为了比较两种燃料的热值，小明采用如图甲所示的两套完全相同的装置进行实验，两种燃料的质量相同，烧杯内水的初温和质量相同。
(1)、组装器材时应该先固定（选填“A”或“B”）的位置；(2)、实验中根据燃料燃尽时（选填“加热时间的长短”或“温度计上升的示数”）比较燃料燃烧放出热量的多少；(3)、小明选用燃料a和燃料b进行实验，小明记下了各个时刻烧杯中的水温直至燃料燃尽，绘制了如图乙所示的图像，则可初步判断燃料（选填“a”或“b”）的热值大；(4)、小明又选用质量相同的煤油和菜籽油进行实验，在加热前用天平测出烧杯中水的质量及燃烧皿中煤油和菜籽油的质量，根据实验中测得的数据计算出了煤油和菜籽油的热值，但和燃料热值表中的数值相比较发现小了很多，可能的原因是___________（多选，填字母）。A、煤油和菜籽油没有完全燃烧 B、烧杯吸收了部分热量 C、测出的煤油和菜籽油的质量偏小 D、煤油和菜籽油燃烧放出的热量有一部分散失到空气中 -
3、甲、乙两灯的I-U图像如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，通过甲、乙两灯的电流之比为；将甲、乙两灯串联接在电压为8V的电源两端时，则甲、乙两灯两端的电压之比为。
-
4、如下图所示的电路中，开关闭合后，、的示数分别如图所示，则的示数为V，若此时灯泡的电阻为10Ω，则通过的电流为A。
-
5、某段金属导体两端电压为6V时，通过该电阻的电流为0.4A，则该电阻的大小为Ω；当通过该导体的电流为0A时，该电阻的大小为Ω。
-
6、如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了。车钥匙的作用相当于电路中的 ， 给电动车充电时，蓄电池相当于电路中的。
-
7、如图所示是一种LED手电筒，它用两节干电池串联做电源，由5个LED并联组成，每只LED正常工作的电流为15mA，则每只LED正常工作的电压为V，这种LED手电筒正常工作时的总电流为A。
-
8、如图所示，用带电的橡胶棒接触验电器的金属球，金属箔由于带（选填“同种”或“异种”）电荷而张开一定的角度。橡胶棒是（选填“导体”或“绝缘体”）。
-
9、汽车发动机的冷却循环系统自用水作为工作物质，是利用水的大的特点；火箭常利用液氢作燃料，是因为液氢的大且不会对环境造成污染。
-
10、云中形成的冰粒在下落中，温度逐渐升高变成了雨滴，此过程中冰粒的内能逐渐 ， 机械能逐渐。
-
11、物理学中经常看到形如的公式。一种情形是x的大小与y、z都有关，另一种情况是x虽然可由y、z计算，但与y、z无关，下列四个公式中，属于前一种情形的是（ ）A、物质的密度 B、匀速直线运动时的速度 C、导体中电流 D、燃料的热值
-
12、小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为15Ω的电阻，下一步的操作应当是（ ）
A、将滑动变阻器滑片适当向左移动，观察电压表示数 B、将滑动变阻器滑片适当向右移动，观察电压表示数 C、将滑动变阻器滑片适当向左移动，观察电流表示数 D、将滑动变阻器滑片适当向右移动，观察电流表示数 -
13、由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是（ ）
A、通过两段导体的电流： B、通过两段导体的电流： C、两段导体的电阻值： D、两段导体两端的电压值： -
14、如图所示电路，闭合开关 ， 小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A、小灯泡和串联 B、电流表测量电路的总电流 C、若灯突然熄灭，可能是电压表发生断路导致的 D、若只断开 ， 小灯泡熄灭，正常发光 -
15、如图所示的电路中，电源电压恒定，闭合开关S、S1和S2 ， 灯L1、L2都正常发光，下列说法正确的是 （ ）
A、断开S2 ， 电流表A2示数变小. B、电流表A1和A2示数相等 C、电流表A2测通过灯L2的电流 D、断开S2 ， 电流表A1的示数变大 -
16、下图是氢原子结构示意图，下列说法正确的是（ ）
A、质子不带电 B、电子带正电 C、原子是由原子核和中子组成 D、氢原子失去电子后带正电 -

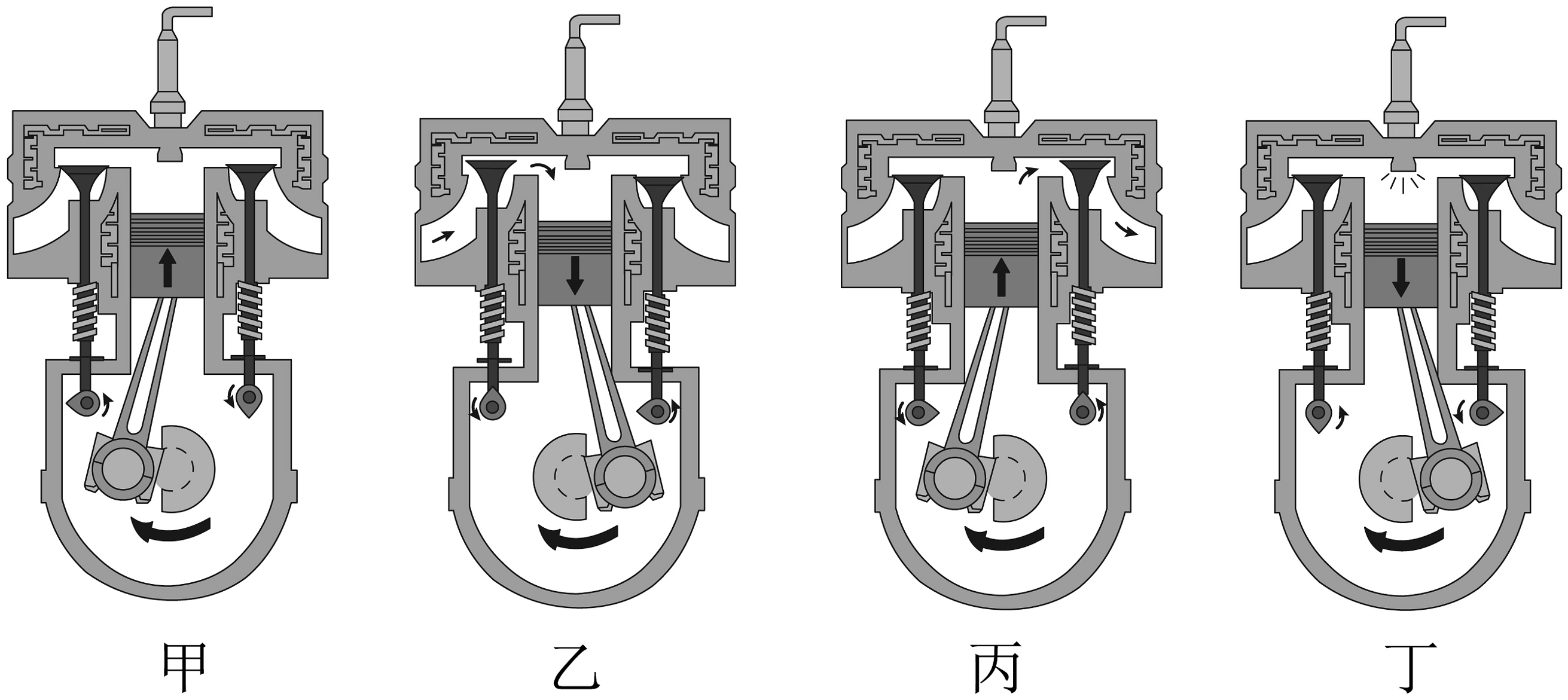

17、如图所示，是某单缸四冲程汽油机工作的四个冲程示意图，该汽油机的效率是25%，汽油的热值为4×107J/kg，下列说法正确的是（ ）
A、该汽油机的四个冲程正确的工作顺序是乙→丁→甲→丙 B、通过改善汽油机结构，可将其效率从25%提升到100% C、若该汽油机飞轮转速为3600r/min，则1s内完成120个冲程 D、该汽油机工作时吸入100g汽油可输出1×105J的有用功 -
18、关于温度、热量和内能，下列说法中正确的是（ ）A、物体内能增加，温度可能不变 B、物体温度越高，含有的热量就越多 C、0℃的物体内能为零 D、热量总是自发地从内能大的物体向内能小的物体转移
-
19、下列现象中能说明分子在不停地做无规则运动的是（ ）A、花香满园 B、尘土飞扬 C、雪花纷飞 D、落英缤纷
-

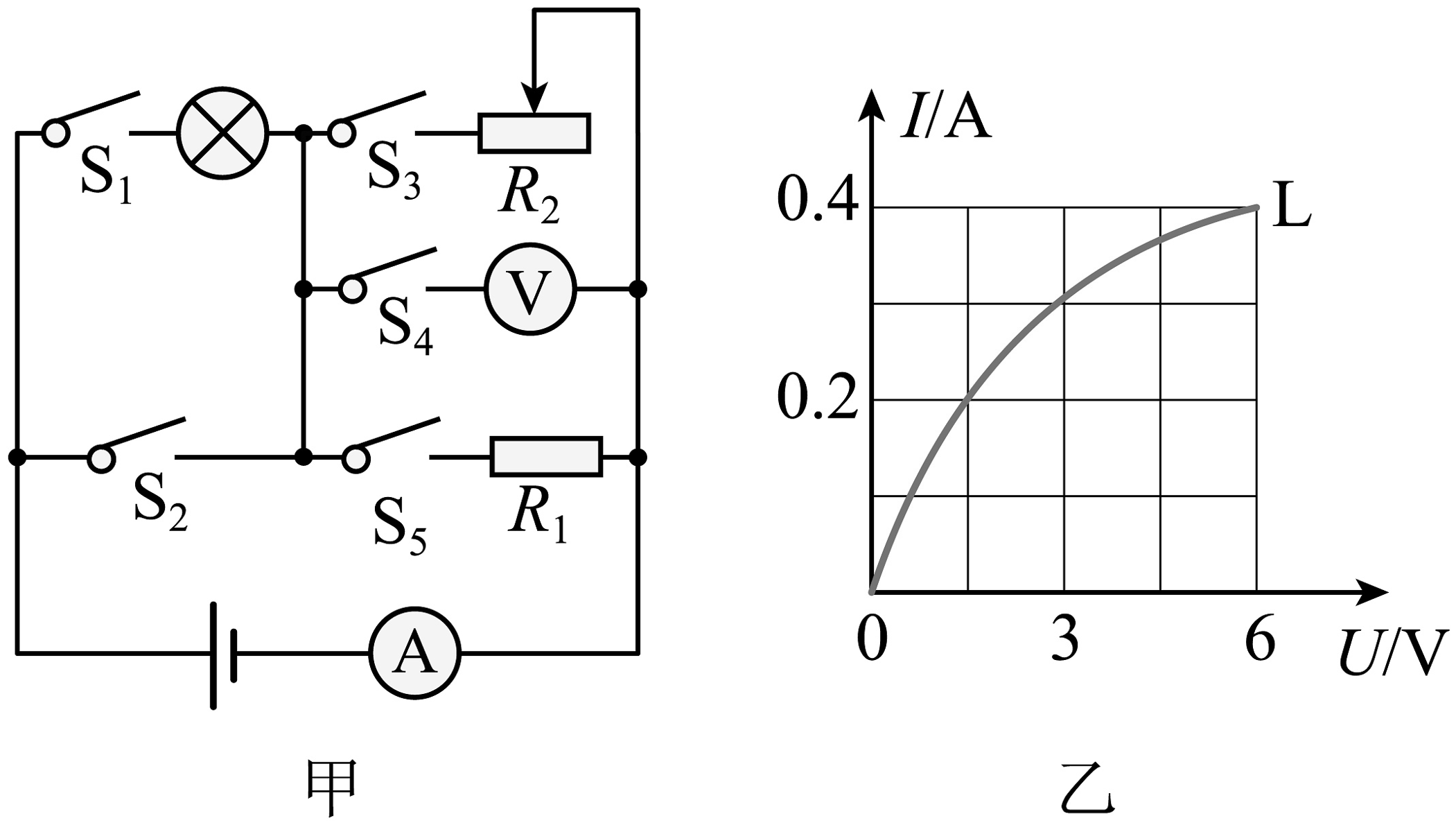

20、在如图甲所示的电路中，电源电压保持不变。通过灯泡L的电流I随其两端电压U的变化关系如图乙坐标。已知：定值电阻。为标有“100Ω，0.5A”的滑动变阻器。请完成下列问题：
(1)、只闭合开关、 ， 电流表的示数为0.2A，求电源电压；(2)、若将滑动变阻器的滑片移至中点，只闭合开关、、 ， 求此时电流表的示数；(3)、只闭合开关、、 ， 若灯泡两端电压不能超过6V，电流表的量程为0～0.6A，电压表的量程为0～15V，为了保护电路的安全，求滑动变阻器的取值范围。
