1、分别标有“20Ω 0.5A”和“40Ω 1A”的两定值电阻，它们串联后电路两端允许加的最大电压是V；它们并联后干路允许通过的最大电流是A。

查看解析
2、初三某班的同学利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图甲所示。

(1)、图中M、N之间应连入用电器（选填“乙”“丙”或“丁”）来完成实验；

(2)、若图中M、N之间正确接入元件后，闭合开关，为使M、N间的电压变小，滑动变阻器滑片应向移动。

查看解析

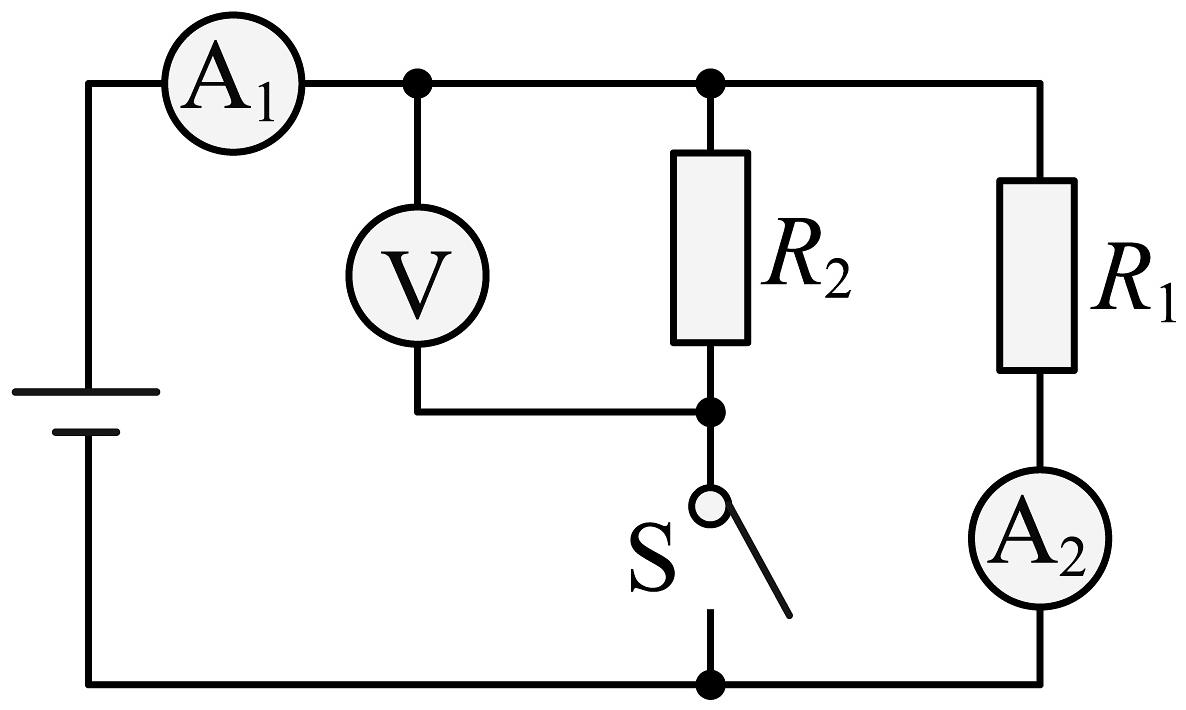

3、如图所示电路，电阻 $R_{1} = 12 Ω$ ， $R_{2} = 8 Ω$ 。闭合开关S，电流表 $A_{1}$ 的示数与 $A_{2}$ 的示数之比为；断开开关S，电压表V的示数将会变为V。

查看解析
4、如图所示的电路中，当开关 $S_{1}$ 、 $S_{2}$ 断开， $S_{3}$ 、 $S_{4}$ 闭合时，可以发光的灯是；实验时应注意不得同时闭合开关，否则会出现短路现象。

查看解析
5、北京时间2024年10月30日4时27分，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射成功。图甲是火箭升空时的场景，火箭升空与内燃机的冲程能量转化是相同的；图乙是某单缸四冲程内燃机的剖面图，若该内燃机飞轮转动速度为2700r/min，则每秒完成涉及能量转化的冲程有次。
.

查看解析
6、在物理实践活动中，西川实验学校的四个小组分别利用电流表或电压表设计了一个电子秤，要求当秤盘上所加重物越多时，表示数越小，则下列电路设计中不符合要求的是（）

A、 B、 C、 D、

查看解析
7、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若把它们串联在电路中，电路电流为0.3A，AB两端的总电压为U；若把它们并联在3V的电压下，通过AB的总电流为I。则（）

A、 $U = 6 V$ ， $I = 0.6 A$ B、 $U = 6 V$ ， $I = 0.5 A$ C、 $U = 4 V$ ， $I = 0.6 A$ D、 $U = 4 V$ ， $I = 0.5 A$

查看解析
8、同学们利用如图甲所示的电路“探究影响电阻大小的因素”，下列说法中正确的是（）

A、利用此装置只能够探究导体电阻大小和横截面积或材料的关系 B、实验中通过电流表示数大小反映电阻大小，电流表示数越大，接入M、N之间的电阻越小 C、在M、N间分别接入1、2两根电阻丝，发现两次电流表的示数相同，说明电阻的大小与导体的长度无关 D、该实验中电流表示数已经可以反映M、N间的电阻大小，所以可以直接把灯泡去掉

查看解析
9、根据欧姆定律公式 $I = \frac{U}{R}$ ，也可变形得到 $R = \frac{U}{I}$ 。对此，下列说法中正确的是（）

A、流过导体的电流越大，导体电阻越小 B、导体两端的电压跟通过导体电流的比值等于这段导体的电阻 C、通过某段导体的电流增大为原来的4倍时，其电阻减小为原来的 $\frac{1}{4}$ D、导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比

查看解析
10、关于学校教室里的用电器，下列说法正确的是（）

A、教室里的一体机在播放视频时可将消耗的电能全部转化为光能 B、教室中同时工作的用电器数量增加，则教室电路的总电阻减小 C、教室里的旋钮式开关可以控制风扇的档位，该开关与风扇是并联的 D、教室里一个开关可以控制三盏灯，所以同一开关控制的这几盏灯是串联的

查看解析
11、小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表 $V_{2}$ 和 $V_{3}$ 的指针完全一样，如图乙所示。开关闭合后，下列说法正确的是（）

A、 $V_{3}$ 测电源电压 B、 $V_{1}$ 示数为2.5V C、电源电压为12.5V D、无法比较 $L_{1}$ 和 $L_{2}$ 的阻值大小

查看解析
12、在西川实验学校的校园里，处处都有和电学相关的知识。下列符合实际的是（）

A、人体的安全电压是不高于220V B、教室里的柜式空调正常工作时的电流大约是0.6A C、物理实验室里使用的一根“鳄鱼夹”导线的电阻约为 $5kΩ$ D、老师上课时使用的“小蜜蜂”扩音器的充电电压最接近于5V

查看解析

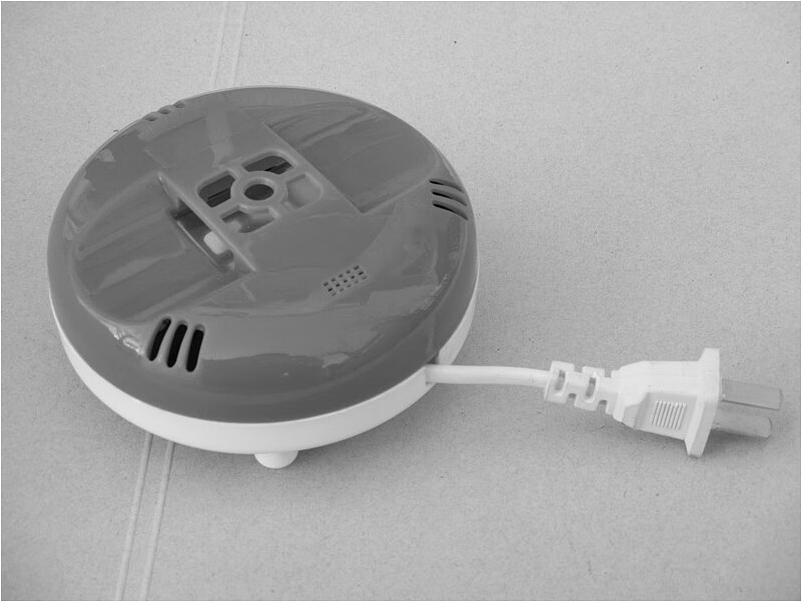

13、如图所示是各种不同电路器件的实物图片，属于用电器的是（）

A、电热驱蚊香 B、太阳能电池板 C、空气开关 D、高压输电线

查看解析
14、如图所示，小红将被丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑能被玻璃棒“吸”住。下列说法正确的是（）

A、这是通过摩擦的方法来创造电荷，使玻璃棒带电 B、丝绸和玻璃棒摩擦的过程中，正电荷发生了转移 C、丝绸和玻璃棒摩擦后，丝绸带的电荷是负电荷 D、碎纸屑被带电的玻璃棒吸引，说明它们一定带异种电荷

查看解析
15、如图是四冲程汽油机的工作示意图，下列说法正确的是（）

A、靠惯性完成的冲程是乙、丙、丁 B、图甲是压缩冲程，汽缸内气体的内能减小 C、丁是做功冲程，可以把全部的内能转化为机械能 D、该内燃机的工作循环中，丙冲程之后应紧接乙冲程

查看解析
16、物理与生活联系紧密，下列有关生活中的物理现象解释正确的是（）

A、破镜难圆说明分子间有斥力 B、0℃的水变成0℃的冰，温度与内能均不变 C、水和酒精混合后总体积变小，说明分子变小了 D、食堂里油炸鸡腿时利用热传递的方式使鸡腿内能增加

查看解析
17、“运20”是我国自主研发的大型运输机，它的发动机是一种热机，通过航空煤油在气室中燃烧，从喷口向后高速喷出气体，使发动机获得向前的推力，若“运20”在高空中飞行时，在恒定的水平推力 $3.2 \times 10^{5} N$ 作用下，沿水平方向匀速航行了340km，用时0.4h，需要燃烧航空煤油 $6 m^{3}$ ，已知航空煤油的密度为 $ρ = 0.8 \times 10^{3} kg / m^{3}$ ，热值为 $q = 4.0 \times 10^{7} J / kg$ 。在这一次航行中，求：

(1)、该运输机航行的速度；

(2)、该过程中航空煤油完全燃烧放出的热量；

(3)、求运输机发动机的热机效率。

查看解析
18、如图所示，电源电压为9V，当开关S闭合后，电压表 $V_{2} 、 V_{3}$ ，示数分别为6V，5V。求：

(1)、 $L_{1}, L_{2}, L_{3}$ 两端的电压分别是多少？

(2)、将电压表 $V_{2} 、 V_{3}$ 分别换成电流表 $A_{2} 、 A_{3}$ ；闭合开关后，电流表 $A_{1} 、 A_{2} 、 A_{3}$ 的示数分别为1.3A、1A、0.9A，通过 $L_{1} 、 L_{2} 、 L_{3}$ 的电流分别是多大？

查看解析
19、如图是小王探究“电流与电压关系”的电路图。实验中电源四节新干电池，滑动变阻器规格为“ $30 Ω$ 2A”，电流表、电压表各一个；

(1)、请按电路图将实物图连接完整；

(2)、闭合开关前需将滑动变阻器的滑片P移到最（选填“左”或“右”）端；

(3)、闭合开关后小王发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表有示数且不变，原因可能是；

(4)、接着小王想探究“电流与电阻关系”，取来四只阻值分别 $5 Ω$ 、 $10 Ω$ 、 $15 Ω$ 、 $20 Ω$ 的定值电阻各一个，实验中移动滑动变阻器滑片P的目的是；得到的实验结论是；

(5)、在探究“电流与电阻关系”时，小王将 $5 Ω$ 定值电阻接入电路，移动滑片P使电压表的示数为2V时读出电流表的示数，并填入表格中，若将 $5 Ω$ 的电阻换成 $10 Ω$ ，保持滑片P的位置不变，闭合开关，则电压表的示数将（选填“>”、“<”或“=”）2V。

查看解析
20、小红在探究“影响导体电阻大小的因素”的实验中，所用“不同规格的电阻丝”是一些可比较的电阻丝。在一个木板上有四根电阻丝，其中A、B、C、D的材料、横截面积和长度情况如图。（温度相同）
编号
材料
长度/m
横截面积/mm²
电流大小/A
A
镍铬合金
0.5
0.4
0.16
B
镍铬合金
1.0
0.4
0.08
C
镍铬合金
0.5
0.8
0.32
D
锰铜合金
0.5
0.4
0.24

(1)、实验通过观察来比较电阻的大小：

(2)、实验中采用的研究方法是和；

(3)、为了探究电阻跟横截面积的关系，应该把图中的（填电阻丝的字母代号）依次接入图中，闭合开关，记下电流表的示数，分析比较表格中实验数据可得结论在材料和长度相同时，横截面积越小，；

(4)、小红依次把电阻丝A、D接入图中所示电路，闭合开关，记下电流表的示数，可以探究电阻跟导体关系；

(5)、由实验她想到，自己的家乡进行了输电线路的改造，将原来较细的铝质输电线换成较粗的铜质输电线，这样就（选填“增大”或“减小”）了输电线的电阻；

(6)、分别将编号为A、B的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了________的工作原理中（填字母）。

A、电压表 B、电流表 C、滑动变阻器 D、定值电阻

查看解析
