1、如图是四冲程柴油机工作循环中的某一冲程，以下关于此冲程说法正确的是（ ）
A、此冲程是排气冲程 B、此冲程吸入的是柴油和空气的混合物 C、此冲程是依靠飞轮的惯性来完成的 D、此冲程将内能转化为机械能来向外输出动力 -
2、品学兼优的小谢应用劳动课上学习的烹饪技能为家人制作美味的刀削面，如图所示。下列说法正确的是（ ）
A、滚烫的刀削面含有的热量多 B、随着刀削面的温度降低，其内能减少 C、刚出锅的刀削面“热”得烫嘴，“热”表示的是内能 D、煮面条时，锅中沸腾的汤水将温度传递给削入锅中的面条子 -
3、下列现象中，不能用比热容解释的是（ ）A、在发烧病人的额头上擦冷水降温 B、汽车发动机冷却液的主要成分是水 C、傍晚，往春播秧苗田里灌水保温 D、我国西北沙漠地区日温差较大
-
4、某学校的物理活动小组利用电流表或电压表制作了一个简易电子秤。图甲是小红设计的电子秤原理图，其中E为新的干电池（2节）；A是电流表（电子秤示数表盘）；R0是定值电阻（5Ω）；R是一根长为6cm阻值为15Ω的均匀电阻丝。c是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示。塑料盘的重力不计，g取10N/kg，制作时，调整弹簧的长度，使之不称重时滑片P刚好在电阻丝的a端。
（1）该电子秤的最大称量是多少千克？
（2）该电子秤正常使用过程中，电流表示数的范围？
（3）当电流表的指针指在0.3A处时，所称重物的重力是多少？
-
5、测电阻有电流表“外接法”（如图a）和电流表“内接法”（如图b）两种选择，两种电路测量电阻都有误差。
(1)、当用电流表外接法时，电压表测量值U等于待测电阻两端电压的真实值，电流表测量值I实际上是通过待测电阻中的电流和通过电压表的电流之和，待测电阻测量值R待测电阻真实值（填“大于”、“小于”或“等于”）。当用电流表外接法时，待测电阻阻值越小，实验误差（填“越小”或“越大”）。(2)、利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差。用图所示电路，能较准确的测量的阻值，已知A、B之间的电压U保持不变。当k接通a时，电压表示数为10V，电流表示数为0.2A，当k接通b时，电压表示数为12V，电流表示数为0.15A，则待测电阻Rx的阻值为___________。
A、60Ω B、65Ω C、70Ω D、75Ω(3)、物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是___________。A、
B、
C、
D、
-
6、为完成“探究电流与电阻的关系”实验，同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω 1A”的滑动变阻器，导线若干。
(1)、根据实验要求将电路连接完整，使滑片向右移动时电流表示数变小。(2)、该同学将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向（填“左”或“右”）移动滑片。(3)、通过实验得到电流随电阻变化的图像如丙图所示，由此可知：导体两端的电压一定时，通过导体的电流与其电阻成比。(4)、在实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过Ω。(5)、该同学想将定值电阻换成小灯泡来探究电流与电压的关系，有的同学认为他的实验方案（填“可行”或“不可行”）。 -
7、体育课上进行坐位体前屈体质测试原理如图所示。电源电压恒为6V，R1为30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，电流表示数为0.05A；挡板P在A端时，电流表示数不变，当推动挡板P到A端时，电压表示数是V。国家体质标准中九年级男生坐位体前用成绩大于17.8cm为优秀，若小林进行测试时电压表示数为3V，通过计算可知小林的成绩是cm。
-
8、甲、乙两个定值电阻分别标有“6Ω，0.5A”、“10Ω，1A”，丙是滑动变阻器，标有“20Ω，2A”，若将甲、乙串联起来接在电源上，则当电路中电流最大时电源电压为V。若将乙、丙并联起来，接在另一个电路中，为了安全，当干路电流最大时，总电阻是Ω。
-
9、如图所示，图甲是小灯泡L和电阻R连接电路图，图乙是小灯泡L和电阻R中电流随电压变化的图像，当开关都闭合，电流表的示数为0.35A时，此时，灯L的两端的电压为V，断开S1 ， 若将灯L和电阻R串联在7V的电源上，电流表的示数是A。
-
10、某同学在做实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，观察电流表的示数不为零，判断电路断路（选填“是”或“不是”），灯不亮的原因是。
-

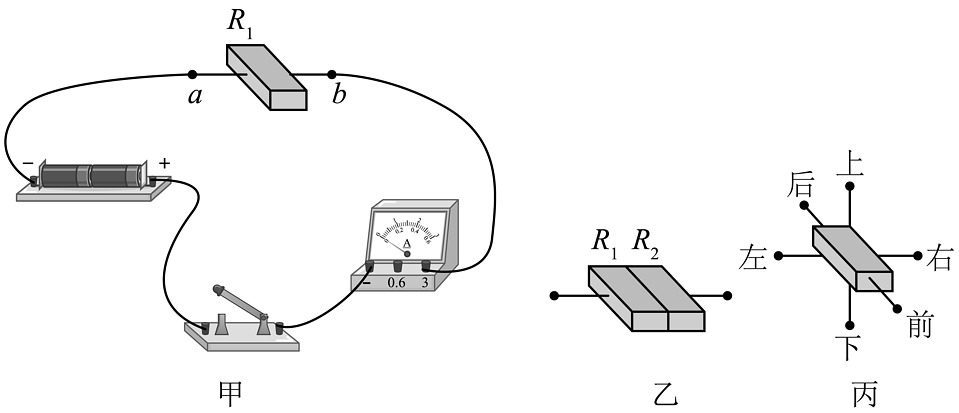

11、如图所示，R1是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为I，将另一块相同的导体R2与R1按照乙图方式接入电路，闭合开关，此时电流表的示数I（选填“大于”、“小于”或“等于”）。将导体R1按照丙图中不同的方式连入电路，电阻最小的接法是。（选填“前后”、“左右”或“上下”）
-
12、客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）．已知家庭电路电压为220V，每只灯工作时电阻为1100Ω，则此时通过开关的电流为A，不亮的那一盏灯（选填：断路、被短接）了．
-
13、如图所示，将两个相同的验电器A、B（其中A带正电，B不带电）用金属棒连接起来，A的张角会变 ， 这是因为有电子（选填“从A流向B”或“从B流向A”）。
-
14、在物理实验中，常采用的研究方法有“控制变量法”“等效替代法”“类比法”“转换法”“模型法”“归纳法”等。研究电阻的串、并联时，引入“总电阻”的概念，主要采用了；用“水压”类比“电压”，主要采用了。
-
15、电阻R1的阻值为12Ω，电压表连0~3V量程，电流表连入0~0.6A量程，电源电压为9V，为了电路安全，下列说法正确的是（ ）
A、滑动变阻器的调节范围是3Ω~6Ω B、电流表示数变化范围是0.5A~0.6A C、电压表示数变化范围是1.2V~3V D、R1两端的最大电压是6V -
16、如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U-I”关系图像如图乙所示。则下列正确的是（ ）
A、图Ⅱ为R2的“U-I”图像 B、当R2=R1时，电流的大小为0.2A C、电源电压为8V D、R1的阻值为10Ω -
17、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A、油位越高，R两端的电压越大 B、R、R0在电路中是并联的 C、油位越高，流过R的电流越大 D、油量表是由电压表改装而成的 -
18、如图电源电压恒定，闭合S0 ， 当S闭合、甲乙两表为电压表时，两表示数之比U甲：U乙=7：5，R1、R2阻值之比为___________；当S断开、甲乙两表为电流表时，两表示数之比I甲：I乙为（ ）
A、2：5 2：7 B、7：2 2：5 C、2：7 2：5 D、5：2 2：7 -
19、小明想验证“并联电路中的电流关系”，组装了如图的电路，器材完好，小芳提示电路连接有问题，关于这个电路下列说法正确的是（ ）
A、闭合开关一段时间，可能会导致乙电流表被烧坏 B、为完成实验，可将导线3接在L2上的接线端改接在乙电流表的负接线柱上 C、用开关试触时，L1不发光，因为L1被导线“4”短路 D、用开关试触时，L1、L2都能发光，甲、乙、丙三个电流表指针都能正常偏转 -

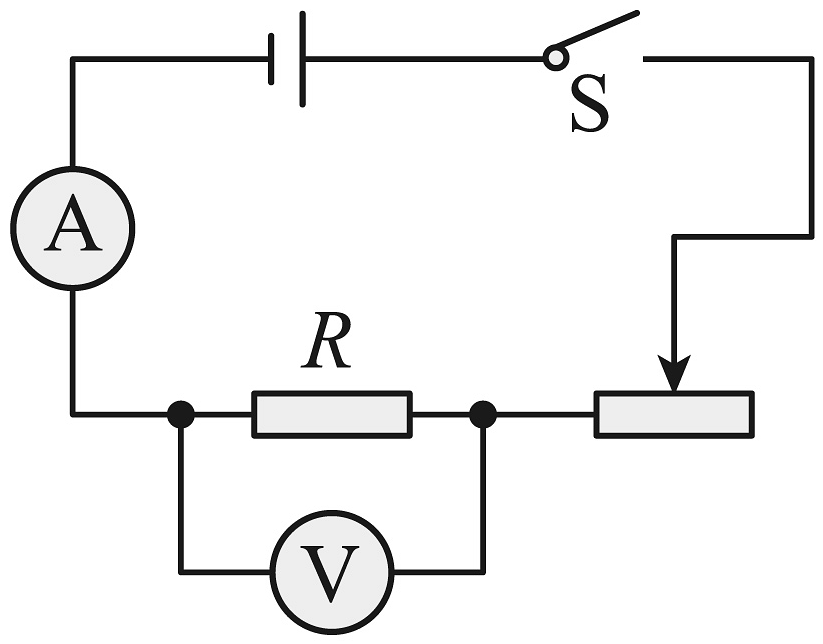

20、如图是很多电学实验的实验电路图。其中滑动变阻器有很大的作用，除了保护电路，下列哪个实验的滑动变阻器起的作用与其余不同的是（ ）
A、探究导体中电流大小与其两端电压的关系 B、探究导体中电流大小与其电阻大小的关系 C、测定值电阻 D、测灯泡的电阻
