1、电子显微镜通过“静电透镜”实现对电子会聚或发散使微小物体成像。一种电子透镜的电场分布如图所示(截取其中一部分)，虚线为等势面，相邻两等势面间的电势差相等，电子枪发射的电子仅在电场力作用下的运动轨迹如图中实线所示，A、B是轨迹上的两点，则下列说法正确的是（　　）

A、该电场可能是匀强电场 B、电子在A 点的加速度大于在B 点的加速度 C、电子在A 点的速度大于在 B 点的速度 D、电子在 A 点的电势能大于在B 点的电势能

查看解析
2、如图所示，点电荷+Q固定，点电荷+q沿直线从A运动到B，此过程中，两电荷间的库仑力是（　　）

A、吸引力，先变小后变大 B、吸引力，先变大后变小 C、排斥力，先变小后变大 D、排斥力，先变大后变小

查看解析
3、如图甲所示，真空中相距 $d = 5 cm$ 的两块平行金属板A、B与电源连接（图中未画出），其中B板接地（电势为零），A板电势变化的规律如图乙所示。将一个质量 $m = 2.0 \times 10^{- 23} kg$ 、带电荷量 $q = + 1.6 \times 10^{- 15} C$ 的粒子从紧临B板处无初速度释放，在 $t = \frac{T}{4}$ 时刻释放的带电粒子，粒子恰好不能到达A板，不计重力，求：

(1)、在 $t = 0$ 时刻释放的带电粒子释放瞬间粒子加速度的大小；

(2)、在 $t = 0$ 时刻释放的带电粒子到达A板时速度大小；

(3)、A板电势变化的周期。

查看解析
4、空间存在一方向竖直向下的匀强电场，O、P是电场中的两点。从O点沿水平方向以不同速度先后发射两个质量均为m的小球A、B。A不带电，B的电荷量为q（q>0）。A从O点发射时的速度大小为 $v_{0}$ ，到达P点所用时间为t。B从O点到达P点所用时间为 $\frac{2 t}{3}$ 。重力加速度为 $g$ ，求：
（1）O点到达P点的高度差；
（2）B从O点发射时的速度大小；
（3）B运动的加速度大小和电场强度的大小。

查看解析
5、如图所示的平行金属板电容器的电容为C=2×10^-4F，极板A、B之间可以看成匀强电场，场强E=1.2×10³V／m，极板间距离为L=5cm，电场中c点到A板、d点到B板的距离均为0.5cm，B板接地．求：
(1) d点处的电势φ_d；
(2)B板所带电荷量Q；
(3)d、c两点间的电势差U_dc；
(4) 将电荷量q=-5×10^-6C的带负电点电荷从d移到c，电场力做的功W_dc.

查看解析

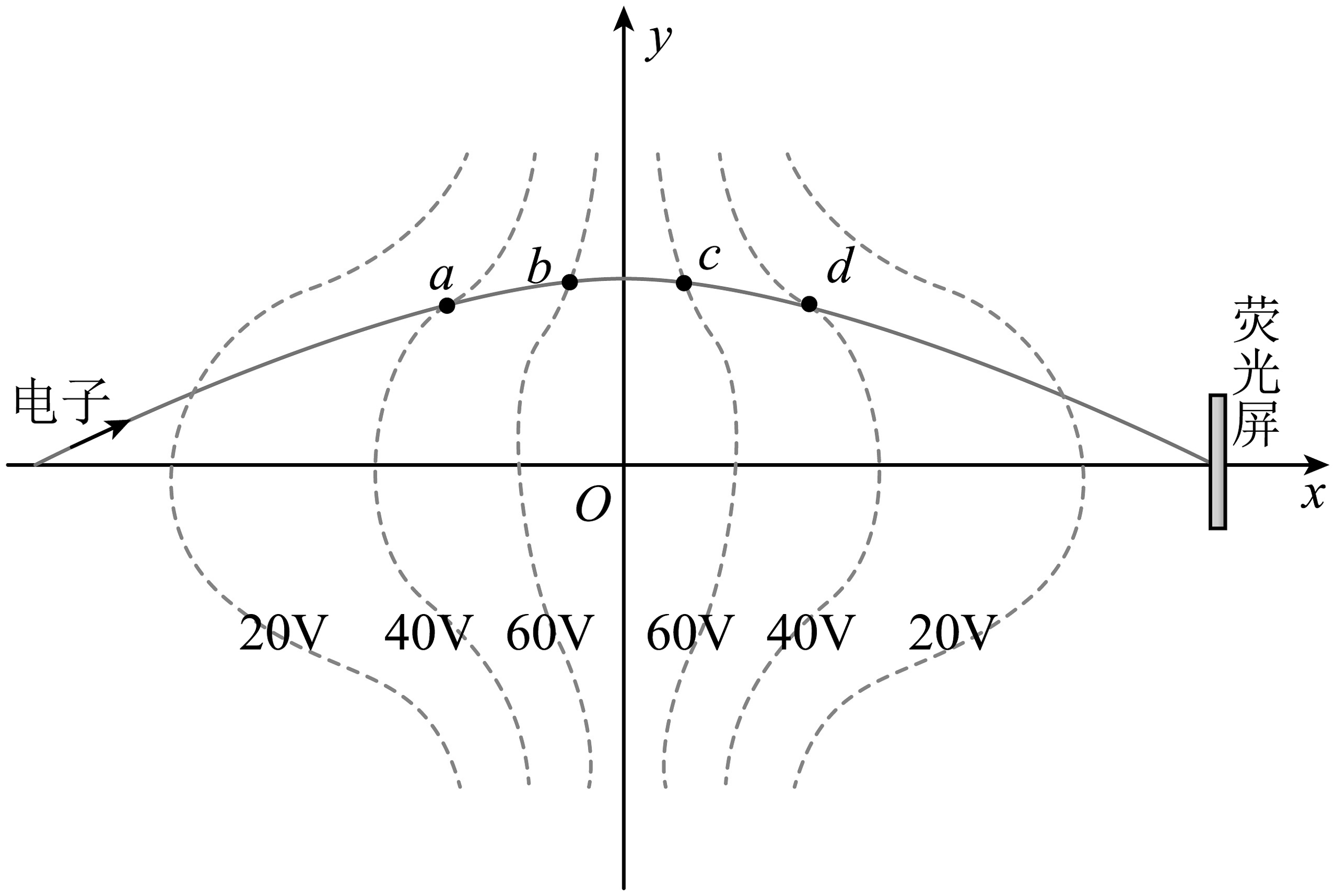

6、静电透镜是利用静电场使电子束会聚或发散的一种装置。如图，一电子在电场中仅受电场力的作用，实线描绘出了其运动轨迹，虚线表示等势线，各等势线关于y轴对称，a、b、c、d分别是轨迹与等势线的交点。已知电子在经过a点时动能为60eV，各等势线的电势高低标注在图中，则（　　）

A、a、d两点的电场强度相同 B、电子从a到b运动时，电场力做正功 C、电子从c到d运动时，电势能逐渐减小 D、电子在经过等势线d点时的动能为60eV

查看解析
7、如图所示，匀强电场的方向与等腰直角 $△ A B C$ 所在的平面平行，A、B间的距离为d，将电荷量大小为q的负点电荷从电场中的A点移到B点，静电力做正功为W，再从B点移到C点，克服电场力做功为W，设B点电势为零，则（）

A、该点电荷在A处的电势能为W B、AB两点间的电势差 $U_{A B} = \frac{W}{q}$ C、若该点电荷沿直线从A到C，电场力做功为0 D、可以判断出该匀强电场的方向沿CA方向

查看解析
8、关于静电场，下列说法正确的是（　　）

A、沿电场线的方向电势一定降低 B、 $E = \frac{F}{q}$ 只适用于点电荷产生的电场 C、油滴所带的电荷量可能是 $6.4 \times 10^{- 19} C$ D、根据 $F = \frac{k Q_{1} Q_{2}}{r^{2}}$ 可知，当两个电荷之间的距离趋近于零时库仑力变得无限大

查看解析

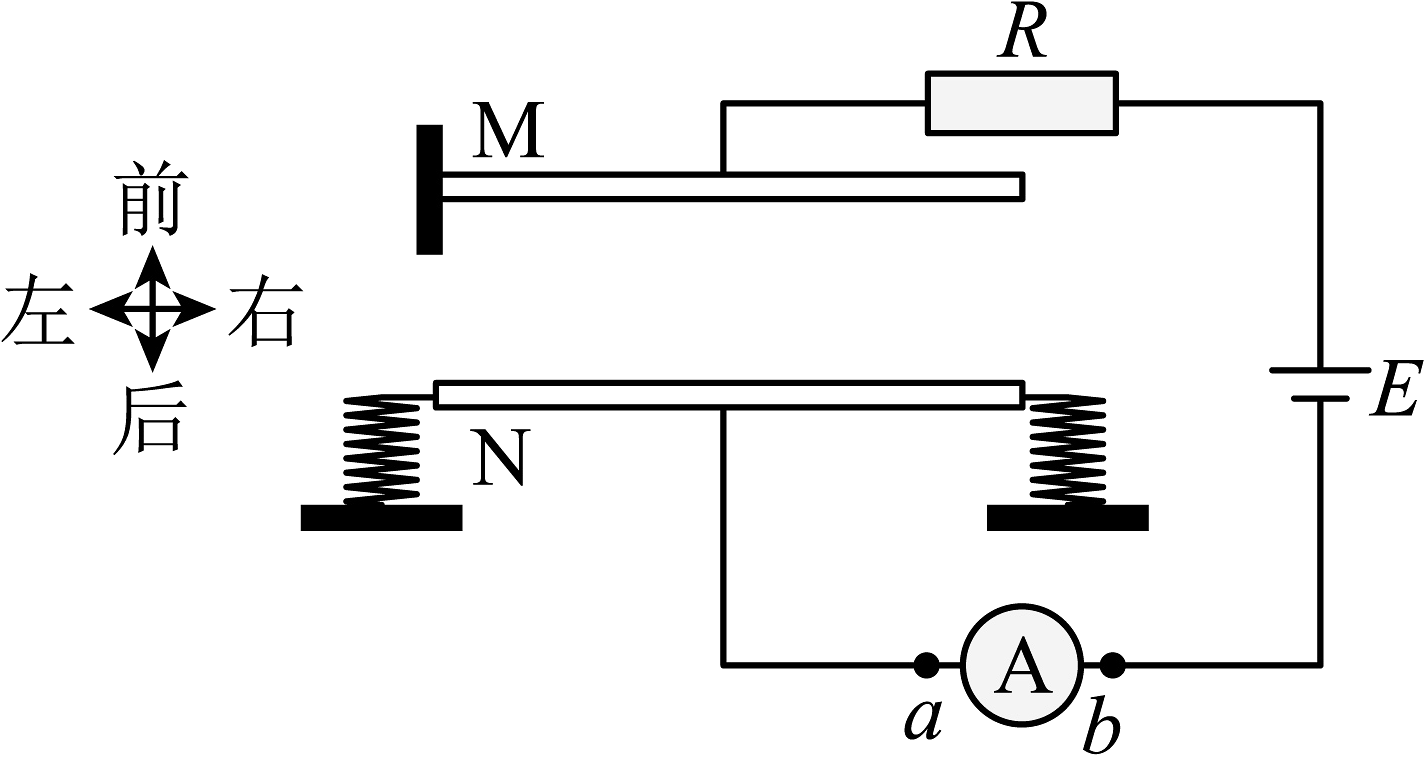

9、微信运动步数的测量是通过手机内电容式加速度传感器实现的，如图所示，M极板固定，当手机的加速度变化时，N极板只能按图中标识的“前后”方向运动。图中R为定值电阻。下列对传感器描述正确的是（）

A、静止时，电流表示数为零，电容器两极板不带电 B、保持向前匀加速运动时，电流表示数为零 C、由静止突然向前加速时，电容器的电容增大 D、由静止突然向前加速时，电流由a向b流过电流表

查看解析
10、如图所示，以O点为圆心的圆周上有六个等分点a、b、c、d、e、f，等量正、负点电荷分别放置在a、d两点时，在圆心O产生的电场强度大小为E，现仅将放于a点的正点电荷改放于其他等分点上，使O点的电场强度改变，则下列说法正确的是（）

A、移至f点时，O点的电场强度大小为 $\frac{\sqrt{3}}{2} E$ ，沿Oe方向 B、移至f点时，O点的电场强度大小为 $\sqrt{3} E$ ，沿Oe方向 C、移至e点时，O点的电场强度大小为 $\frac{E}{2}$ ，沿Oc方向 D、移至e点时，O点的电场强度大小为E，沿Oc方向

查看解析
11、一带电荷量为 + Q的小球A固定在绝缘底座上，在它左侧还有一个用绝缘丝线悬挂的带电荷量为 + q的小球B，它们处于同一高度静止，如图所示，下列说法中正确的是（）

A、若小球A向左平移一段微小距离，则稳定后丝线与竖直方向的夹角减小 B、小球A对小球B的库力大小等于小球B对小球A的库仑力大小 C、若增加小球A的带电量，则稳定后丝线与竖直方向夹角不变 D、若使小球A带电荷量为 - Q，则稳定后丝线与竖直方向夹角不变

查看解析

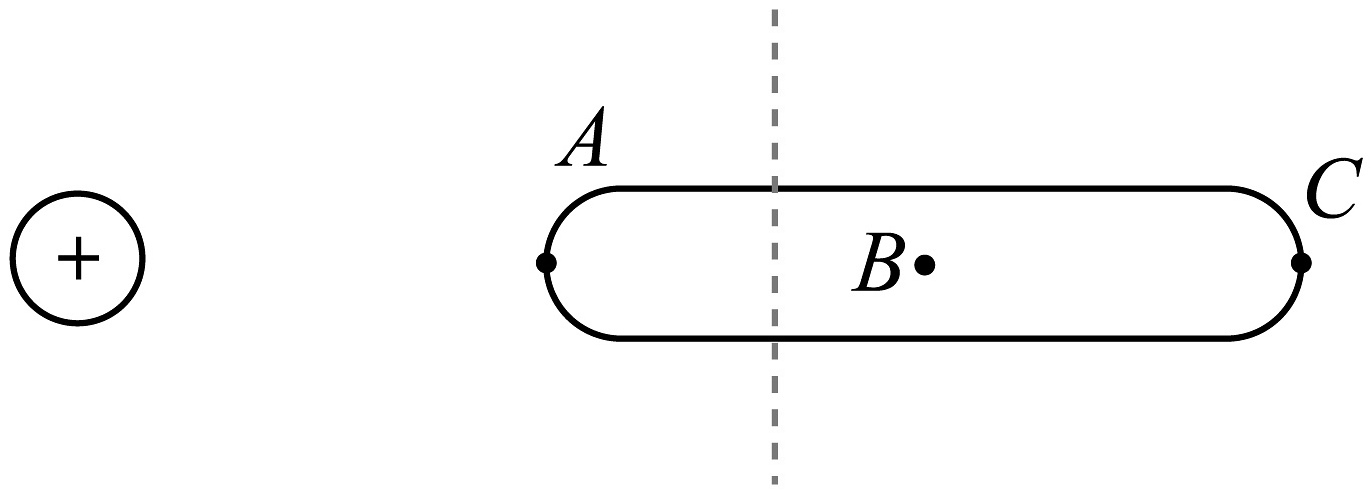

12、如图，将一带正电的球靠近不带电的导体棒待其达到静电平衡。其中A、C为导体棒两个端点，B为A、C中点，且在导体内部，沿虚线将导体分成两部分，这两部分带电量分别为 $Q_{1} 、 Q_{2}$ ，则（　　）

A、 $Q_{1} = Q_{2}$ B、A点场强大于B点 C、A点电势高于B点 D、C端带负电

查看解析
13、如图所示，在真空中，两个放在绝缘架上的相同金属小球A和B，相距为d，球的半径比d小得多，A带电荷量为+4Q，B带电荷量为-2Q，相互作用的静电力为F．现将小球A和B互相接触后，再移回至原来各自的位置，这时A和B之间相互作用的静电力为 $F^{'}$ ．则F与 $F^{'}$ 之比为

A、 $8 : 3$ B、 $8 : 1$ C、 $1 : 8$ D、 $4 : 1$

查看解析
14、关于电场，下列叙述中正确的是（）

A、以点电荷为圆心，r为半径的球面上，各点的场强都相同 B、正电荷周围的电场强度一定比负电荷周围的电场强度大 C、在电场中某点放入试探电荷q，该点的场强为E，取走q后，该点场强不为0 D、电荷所受电场力很大，该点的电场强度一定很大

查看解析
15、如图所示，某同学测量未知电阻R时，让电压表的一端接在A点，另一端先后接到B点和C点，他发现电流表示数有明显变化，而电压表示数无明显变化，则下列说法中正确的是（）

A、实验中应选择电流表内接电路，测量值小于真实值 B、实验中应选择电流表内接电路，测量值大于真实值 C、实验中应选择电流表外接电路，测量值大于真实值 D、实验中应选择电流表外接电路，测量值小于真实值

查看解析
16、小张同学打算测量由某种合金材料制成的金属丝的电阻率 $ρ$ ，待测金属丝的横截面为圆形。实验器材有：毫米刻度尺、螺旋测微器、电压表（内阻约几千欧）、电流表（内阻约几欧）、滑动变阻器、电源、开关、待测金属丝（电阻约为几欧）及导线若干。

(1)、用毫米刻度尺测量待测金属丝的长度，用螺旋测微器测量其直径，结果分别如图所示，可得其长度 $L =$ cm，直径 $D =$ mm。

(2)、该同学要用图像法求出待测金属丝的阻值，要求电压从0开始变化，请将图所示实物电路图中所缺导线补全。

(3)、图是根据实验中测得的6组电流I、电压U的值描绘的点，由 $U - I$ 图像可求出电阻值 $R =$ $Ω$ （保留3位有效数字）。

(4)、写出待测金属丝的电阻率 $ρ$ 的表达式 $ρ =$ （用测得的物理量符号表示）。

查看解析

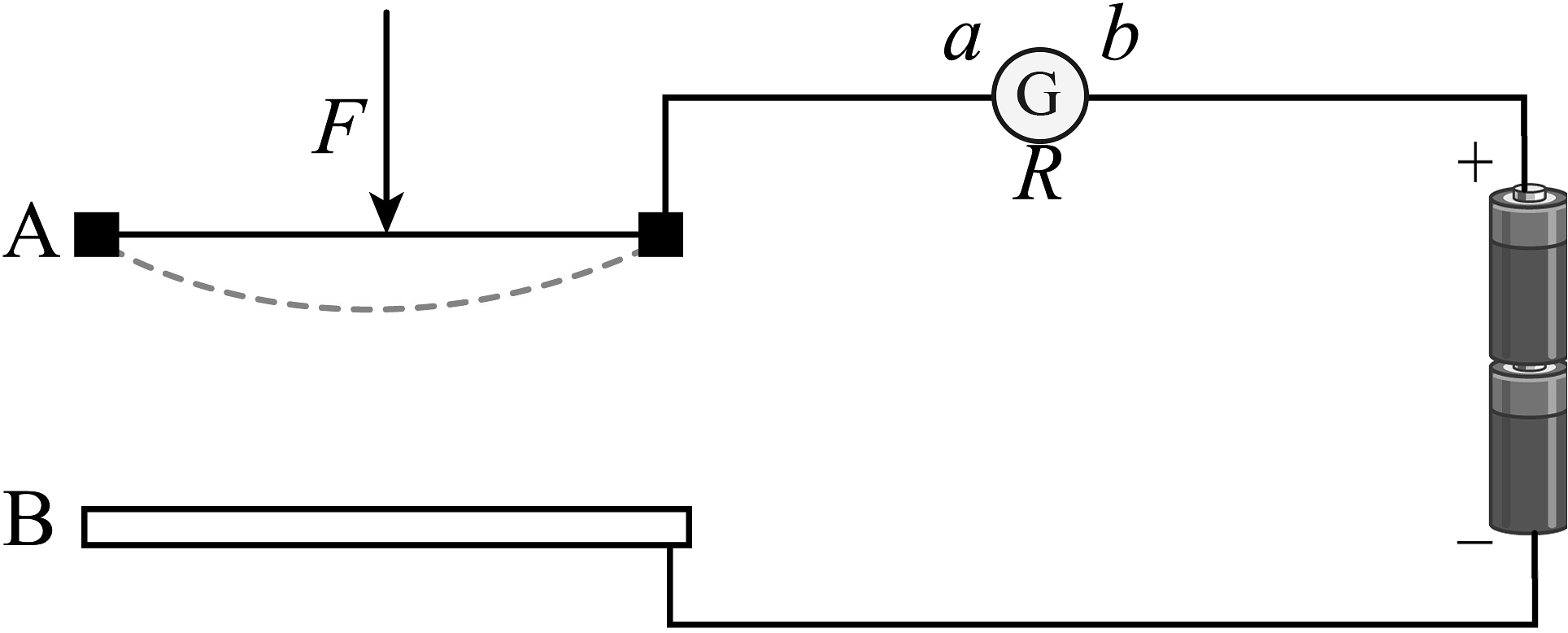

17、手机触摸屏多数采用的是电容式触摸屏，其原理可简化为如图所示的电路。平行板电容器的上、下两极板A、B分别接在一恒压直流电源的两端，上极板A为两端固定的可动电极，下极板B为固定电极。当用手指触压屏幕上某个部位时，可动电极的极板会发生形变，从而改变电容器的电容。当压力F增大时（　　）

A、电容器所带电荷量不变 B、电容器放电 C、极板间的电场强度减小 D、灵敏电流计中有从b到a的电流

查看解析
18、汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为33A，若电源电动势为12.5V，内阻为0.1Ω，电动机绕组的电阻0.2Ω，电流表内阻不计，求：
（1）车灯的电阻值；
（2）电动机启动时流过车灯的电流以及电动机的输出功率；
（3）因电动机启动，车灯的电功率降低了多少？

查看解析
19、在练习使用多用电表的实验中：

(1)、某同学连接的电路如图甲所示：若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是两端的电压；

(2)、若S为选择开关，Q为欧姆挡调零旋钮，欧姆表的中央刻度为40。现在要用它测量一阻值约为 $R = 470 Ω$ 的电阻，下面提供了测量过程中一系列可能的操作，请你选出尽可能准确地测定阻值的各项操作，并且将它们按合理的顺序填写在后面横线上的空白处：
A．旋动S，使其尖端对准欧姆挡 $\times 1 k$
B．旋动S，使其尖端对准欧姆挡 $\times 100$
C．旋动S，使其尖端对准欧姆挡 $\times 10$
D．旋动S，使其尖端对准欧姆挡 $\times 1$
E．旋动S，使其尖端对准 $OFF$
F．将两表笔分别接在 $R$ 的两端，读出 $R$ 的阻值，随后即断开
G．两表笔短接，调节Q，使指针对准欧姆表刻度盘上的0，随后断开。
所选操作及其顺序为（用字母代号填写）：

(3)、实验小组成员先采用多用电表粗测某电阻。在已经完成机械调零的情形下，当用 $\times 10$ 挡时发现指针偏转角度过小，应该换用（选填“ $ \times 100$ ”或“ $\times 1$ ”挡，进行一系列正确操作后，指针静止时位置如图乙所示，其读数为 $Ω$

(4)、用多用电表欧姆挡 $(\times 100)$ 测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中的二极管是好的，该二极管的正极是端。

查看解析
20、为测定一节新干电池的电动势和内电阻（已知该干电池的内电阻相当小，额定电流为 $0.7 A)$ ，可供选择的器材有：
A．电压表（量程 $15 V$ ，内阻为 $20 k Ω)$
B，电压表（量程 $3 V$ ，内阻为 $10 k Ω)$
C．电流表（量程 $3 A$ ，内阻约为 $0.2 Ω)$
D．电流表（量程 $0.8 A$ ，内阻约为 $0.5 Ω)$
E．滑动变阻器（最大电阻 $2 k Ω$ ，额定电流 $2 A)$
F．滑动变阻器（最大电阻 $10 Ω$ ，额定电流 $0.7 A)$
G．定值电阻 $R_{0} = 1 Ω$
H．电键、导线若干

(1)、要使减小实验误差且操作方便，电压表应该选择，电流表应该选择，滑动变阻器应该选择（填字母代号）；

(2)、图中的电路图应选择_____。

A、 B、 C、 D、

(3)、实验测得9组数据，已标在如图的坐标中，从图中可得电池电动势 $E =$ V（结果保留两位小数），内阻 $r =$ $Ω$ （结果保留两位有效数字）。

查看解析
