1、某学习小组在暗室中利用多用电表验证“硫化镉光敏电阻的阻值随光照强度增大而减小”的特性，实验电路如图甲所示。保持电阻箱R的阻值不变，则（）

A、直接测量R的电压时，按图乙接入多用电表 B、直接测量R的电流时，按图丙接入多用电表 C、正确测量R的电压时，多用电表示数随光照强度增大而增大 D、正确测量R的电流时，多用电表示数随光照强度增大而减小

查看解析
2、质谱仪是用来分析同位素的装置，如图为质谱仪的示意图，其由竖直放置的速度选择器、偏转磁场构成。由三种不同粒子组成的粒子束以某速度沿竖直向下的方向射入速度选择器，该粒子束沿直线穿过底板上的小孔O进入偏转磁场，最终三种粒子分别打在底板MN上的 $P_{1}$ 、 $P_{2}$ 、 $P_{3}$ 三点，已知底板MN上下两侧的匀强磁场方向均垂直纸面向外，且磁感应强度的大小分别为 $B_{1}$ 、 $B_{2}$ ，速度选择器中匀强电场电场强度的大小为E。不计粒子的重力以及它们之间的相互作用，则（　　）

A、速度选择器中的电场方向向左，且三种粒子均带正电 B、三种粒子的速度大小均为 $\frac{E}{B_{2}}$ C、打在 $P_{3}$ 点的粒子的比荷最大，且其在磁场中的运动时间最长 D、如果三种粒子电荷量均为q，且 $P_{1}$ 、 $P_{3}$ 的间距为 $Δ x$ ，则打在 $P_{1}$ 、 $P_{3}$ 两点的粒子质量差为 $\frac{q B_{1} B_{2} Δ x}{2 E}$

查看解析
3、如图所示，一负粒子从静止开始经加速电场加速后，获得水平速度 $v_{0}$ 。沿水平放置的一对平行金属板间中心线射入偏转电场（可看成匀强电场）中。已知负粒子的电荷量为 $− q$ ，质量为 $m$ ，偏转金属极板长为 $L$ ，所加电压为 $U$ ， P是下板中心的小孔。（不计粒子的重力）
（1）求加速电场两端的电压 $U_{x}$ ；
（2）若粒子恰能从P孔飞出偏转电场，求粒子在偏转电场中运动的时间 $t$ 和两偏转极板间距 $d$ ；
（3）若偏转电场两极板间距离为 $d$ ，要使负粒子能飞出偏转电场，水平板板间所加偏转电压 $U_{偏}$ 应满足的条件。

查看解析
4、如图所示，一根长为 $L = 1 m$ 的细绝缘线，上端固定于O点，下端系一个质量 $m = 2 \times 10^{- 3} kg$ 的带电小球，将整个装置放入电场强度大小为 $E = 3 \times 10^{3} N / C$ ，方向水平向右的匀强电场中，当细线偏离竖直方向为 $θ = 37 °$ 时，小球处于平衡状态．（已知：重力加速度为 $g = 10 m / s^{2}, \sin 37 ° = 0.6, \cos 37 ° = 0.8$ ）
试求：
（1）小球带何种电荷，带电量为多少；
（2）若剪断细线，小球运动的加速度大小；
（3）若将小球拉至最低点C无初速度释放，当小球运动到B点时绳中拉力大小。

查看解析
5、由4个电阻连接成的混联电路如图所示.R₁=8Ω，R₂=6Ω，R₃=6Ω，R₄=3Ω.求：
（1）a、d之间的总电阻?
（2）如果把24V的电压加在a、d两端，通过电阻R₄的电流是多少?

查看解析
6、在“观察电容器的充、放电现象”实验中，电路如图所示：

(1)、将开关S接通1，电容器的（选填“上”或“下”）极板带正电，再将S接通2，通过电流表的电流方向向（选填“左”或“右”）。

(2)、若电源电动势为10V。实验中所使用的电容器大小为 $3.3 \times 10^{- 3} F$ ，充满电后电容器正极板所带电荷量为C（结果保留两位有效数字），

(3)、下列关于电容器充电时，电流i与时间t的关系、所带电荷量q与两极板间的电压U的关系正确的是__________。

A、 B、 C、 D、

查看解析
7、某同学研究白炽灯得到其 $U - I$ 图像如图所示。图像上A点与原点的连线与横轴成 $α$ 角，A点的切线与横轴成 $β$ 角，则（　　）

A、白炽灯的电阻随电压的增大而增大 B、白炽灯是非线性元件，不能用欧姆定律计算它的电阻 C、在A点，白炽灯的阻值可表示为 $tan β$ D、在A点，白炽灯的阻值可表示为 $\frac{U_{0}}{I_{0}}$

查看解析
8、如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知（　　）

A、带电粒子在R点时的电势能比在Q点时小 B、带电粒子在R点时的速度小于在Q点时的速度 C、电场中R点的电势高于Q点的电势 D、带电粒子在R点时的加速度比在Q点时大

查看解析
9、如图a，b，c是正点电荷一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离。用φ_a、φ_b、φ_c和E_a、E_b、E_c分别表示a、b、c三点的电势和电场强度，可以断定（　　）

A、φ_a>φ_b>φ_c B、E_a>E_b>E_c C、φ_a-φ_b=φ_b-φ_c D、E_a=E_b=E_c

查看解析
10、用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（　　）

A、电流表示数不变 B、电流表示数减小 C、电压表示数增大 D、电压表示数减小

查看解析

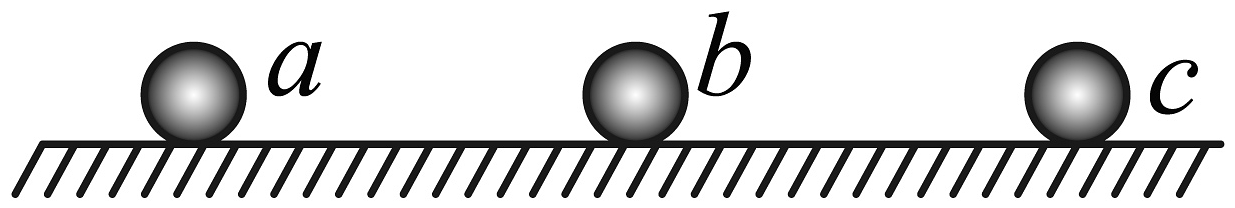

11、如图所示，光滑绝缘水平面上有三个带电小球a、b、c（均视为点电荷），三球沿一条直线摆放且均处于静止状态，则下列说法正确的是（　　）

A、a对b的静电力一定是斥力 B、b对c的静电力可能是斥力 C、a的电荷量不可能比b的电荷量小 D、若给c施加一个向右的恒力，则三个球能向右运动且相互间的距离保持不变

查看解析
12、对于电场中A、B两点，下列说法正确的是（　　）

A、电势差的定义式 $U_{A B} = \frac{W_{A B}}{q}$ ，说明两点间的电势差 $U_{A B}$ 与电场力做功 $W_{A B}$ 成正比，与移动电荷的电量q成反比 B、将1C电荷从A点移到B点，电场力做1J的功，这两点间的电势差为1V C、A、B两点间的电势差等于将正电荷从A点移到B点电场力所做的功 D、电荷由A点移到B点的过程中，除受电场力外，还受其它力的作用，电荷电势能的变化就不再等于电场力所做的功

查看解析
13、某电场区域的电场线如图所示．把一个电子从A点移到B点时（　　）

A、电子所受的电场力增大，电子克服电场力做功 B、电子所受的电场力减小，电场力对电子做正功 C、电子所受的电场力增大，电势能减少 D、电子所受的电场力增大，电势能增大

查看解析
14、如图，在 $x O y$ 竖直平面内，第一象限内存在方向竖直向上、电场强度为 $E$ 的匀强电场，第二、三象限内存在垂直于平面向内、磁感应强度为 $B$ 的匀强磁场。现有质量为 $m$ ，电荷量为 $- q$ ，速度为 $v_{0}$ 的带电粒子甲和质量为 $m$ ，电荷量为 $+ q$ ，速度为 $2.5 v_{0}$ 的带电粒子乙，先后从 $A$ 点 $(- R, 0)$ 分别沿 $y$ 轴正方向和负方向射入匀强磁场，已知带电粒子甲刚好沿 $x$ 轴正方向进入电场，经过 $x$ 轴上P点时与 $x$ 轴正方向成 $45 °$ ，且两粒子恰好同时到达第四象限中的 $C$ 点（未画出），不计重力，不考虑带电粒子间的相互作用力。已知 $\sin 37 ° = 0.6 ， \cos 37 ° = 0.8$ ，求：

(1)、磁场强度 $B$ 和电场强度 $E$ 的大小；

(2)、 $C$ 点的坐标；

(3)、甲乙两粒子出发的时间间隔 $Δ t$ 。

查看解析
15、如图，两根足够长、电阻不计且相距 $L = 1 m$ 的平行金属导轨固定在倾角 $θ = 37^{\circ}$ 的绝缘粗糙斜面上，左端接在电阻 $R_{1}$ 的两端，两导轨间有方向垂直斜面向上的匀强磁场。将一根长为 $L = 1 m 、$ 质量为 $m = 0.3 kg 、$ 电阻为 $r = 2 Ω$ 的金属棒MN垂直于导轨放置在导轨顶端附近，闭合开关 $S$ ，释放金属棒，金属棒恰好不上滑。已知金属棒与导轨接触良好，磁感应强度 $B = 2 T$ ，定值电阻 $R_{1} = 2 Ω 、 R_{2} = 1 Ω$ ，电源的电动势 $E = 6 V$ ，电源的内阻不计。已知 $\sin 37^{°} = 0.6 ， \cos 37^{°} = 0.8$ ，求：

(1)、金属棒与导轨间的动摩擦因数 $μ$ ；

(2)、断开开关 $S$ ，从开始下滑到速度稳定的过程中，通过 $R_{1}$ 的电荷量为 $0.2 C$ ，系统所产生的热量 $Q$ 。

查看解析
16、热气球通过携带各种气象仪器上升到不同高度，测量大气的温度、湿度、气压、风速和风向等参数。通过这些数据，气象学家能够更深入地了解大气的垂直结构和变化规律，从而提高天气预报的准确性。如图所示，现有一热气球，球的下端有一小口，使球内外的空气可以流通，以保持球内外压强相等；球内有温度调节器，以便调节球内空气的温度，使气球可以上升或下降。已知气球的总体积 $V$ （球壳体积忽略不计），除球内空气外，气球和吊篮的总质量为 $M$ ，地球表面大气温度 $T$ ，密度 $ρ$ ，如果把大气视为理想气体且它的组成和温度几乎不随高度变化，重力加速度为 $g$ ，热气球的体积不发生变化。当球内气体加热使热气球恰能从地面飘起，求：

(1)、热气球内剩余气体的质量 $m$ ；

(2)、热气球内温度 $T_{1}$ 。

查看解析
17、某同学想测某电阻的阻值。
（1）他先用多用表的欧姆挡 $\times 10$ 测量，如图所示，该读数为 $Ω$ 。
（2）为了更准确地测量该电阻的阻值 $R_{x}$ ，有以下实验器材可供选择：
A.电流表 $A_{1}$ （量程为 $0 \sim 15 mA$ ，内阻 $r_{1}$ 约为 $2 Ω)$ ；
B.电流表 $A_{2}$ （量程为 $0 \sim 3 mA$ ，内阻 $r_{2} = 100 Ω)$ ；
C.定值电阻 $R_{1} = 900 Ω$ ；
D.定值电阻 $R_{2} = 9900 Ω$ ；
E.滑动变阻器 $R_{3} (0 \sim 20 Ω$ ，允许通过的最大电流为 $200 mA)$ ；
F.滑动变阻器 $R_{4} (0 \sim 100 Ω$ ，允许通过的最大电流为 $50 mA)$ ；
G.蓄电池 $E$ （电动势为 $3 V$ ，内阻很小）；
H.开关 $S$ 。
（3）滑动变阻器应选择（选填“ $ R_{3}$ ”或“ $R_{4}$ ”）。
（4）在虚线框内将图乙所示的电路补充完整，并标明各器材的符号。后续实验都在正确连接电路的条件下进行。
（5）该同学在某次实验过程中测得电流表 $A_{1}$ 的示数为 $I_{1}$ ，电流表 $A_{2}$ 的示数为 $I_{2}$ ，则该电阻表达式 $R_{x} =$ （用题中所给物理量符号表示）。
（6）调节滑动变阻器，测得多组 $I_{1}$ 和 $I_{2}$ ，并作出 $I_{1} - I_{2}$ 图像如丙图所示，则该电阻的阻值为 $Ω$ 。

查看解析
18、某同学用如图所示的装置验证动量守恒定律。将斜槽轨道固定在水平桌面上，轨道末段水平，斜槽末端为O点，现将木板一端固定在O点，另一端固定在地面上，木板上叠放着白纸和复写纸实验时先将质量为m₁的小球a从斜槽轨道上Q处由静止释放，a从O点水平飞出后落在木板上；重复多次，测出落点的平均位置P与O点的距离L，将质量为m₂、半径与a相等的小球b置于O点，再将小球a从Q处由静止释放，两球碰撞后均水平飞出落在木板上；重复10次，分别测出a、b两球落点的平均位置M、N与O点的距离L₁、L₂。

(1)、实验中的斜槽轨道（填“一定”或“不一定”）需要光滑。

(2)、根据实验现象可判断两小球的质量关系为m₁m₂（填“＞”或“＜”）。

(3)、如果测得的L、L₁、L₂、m₁和m₂在实验误差范围内满足关系式，则验证了两小球在碰撞过程中动量守恒。

查看解析
19、三角形OPN是一光滑绝缘斜面，斜面足够长，斜面倾角为 $θ$ ，以O点为坐标原点，沿斜面向下为 $x$ 轴正方向，如图1所示，沿斜面加一静电场，其电场强度 $E$ 随 $x$ 变化的关系如图2所示，设 $x$ 轴正方向为电场强度的正方向。现将一质量为 $m$ ，电荷量为 $q$ 的带电小球从O静止释放，且小球释放后沿斜面向下运动，已知 $q E_{0} = 2 m g sin θ$ 。则下列说法正确的是（　　）

A、小球一定带负电 B、小球在 $x = x_{0}$ 处的动能为 $2 q E_{0} x_{0}$ C、小球沿斜面向下运动过程中最大速度为 $\frac{3}{2} \sqrt{\frac{q E_{0} x_{0}}{m}}$ D、小球沿斜面向下运动的最大位移为 $4 x_{0}$

查看解析
20、如图，足够长的“ $<$ ”形光滑金属框架 $E O F$ 固定在水平面内，金属框架所在空间分布有范围足够大、方向竖直向上的匀强磁场。 $t = 0$ 时刻，一足够长导体棒 $MN$ 在水平拉力 $F$ 作用下，以速度 $v$ 沿金属框架角平分线从 $O$ 点开始向右匀速运动，已知金属框架和导体棒单位长度的电阻相等。下列关于整个回路的电动势 $e 、$ 电流 $i$ ，拉力 $F 、$ 拉力 $F$ 的功率 $P$ 随时间变化的图像正确的是（　　）

A、 B、 C、 D、

查看解析
