1、如图所示的电路中，电源内阻不可忽略，开关S闭合前灯泡L1、L2、L3均正常发光。那么，当开关S闭合时，L1、L2、L3三个灯泡的亮度变化情况是（ ）
A、L1亮度不变，L2变亮，L3变暗 B、L1变暗，L2变亮，L3变暗 C、L1变亮，L2变暗，L3变亮 D、L1变暗，L2变亮，L3亮度不变 -
2、如图所示，直线为电源的路端电压与电流的关系图像，直线为电源的路端电压与电流的关系图像，直线为电阻两端的电压与电流的关系图像。电源、的电动势分别为、 ， 内阻分别为 、 ，将电阻分别接到、两电源上，则（ ）
A、接到电源上，电源的输出功率较小 B、接到电源上，电源的效率较低 C、 ， D、 -
3、太阳能路灯利用太阳能转化的电能提供照明，可有效地减少二氧化碳的排放。设太阳能电池板对蓄电池一天充电9h，充电的平均功率为10W；蓄电池的利用效率是80％，供给LED路灯的电压是24V，电流是0.5A。太阳能电池板一天产生的电能可供路灯照明的时长为（ ）A、4h B、5h C、6h D、7h
-
4、室内有五种用电器：1.5 kW的电饭锅，200 W的电冰箱，750 W的取暖器，250 W的电视机和2 kW的空调机，供电电压是220 V，进线处有13 A的保险丝，为不使保险丝烧断，下列用电器不能同时使用的是( )A、电饭锅和电冰箱 B、取暖器和空调机 C、电饭锅和空调机 D、电冰箱、电视机和空调机
-
5、如图所示，在绝缘平面上方存在着足够大的水平向右的匀强电场，带电荷量为+q的小金属块以一定初动能Ek从A点开始沿水平面向左做直线运动，经L长度到达B点，速度变为零。此过程中，金属块损失的动能有转化为电势能。取A点电势为零，下列说法正确的是（ ）
A、摩擦力大小是电场力的 B、B点电势能为 C、再次回到A点时动能为 D、B点电势为 -
6、如图所示的是电解池，在1s的时间内，共有3C的正离子和3C的负离子通过截面xy，则这个电路中的电流大小是（ ）
A、0 B、1.5 A C、3 A D、6 A -
7、如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行板间的电场中，入射方向跟极板平行。整个装置处在真空中，重力可忽略。在电子能射出平行板区的条件下，下列四种情况中，一定能使电子的偏转角θ变大的是（ ）
A、U1变大，U2变大 B、U1变小，U2变大 C、U1变大，U2变小 D、U1变小，U2变小 -

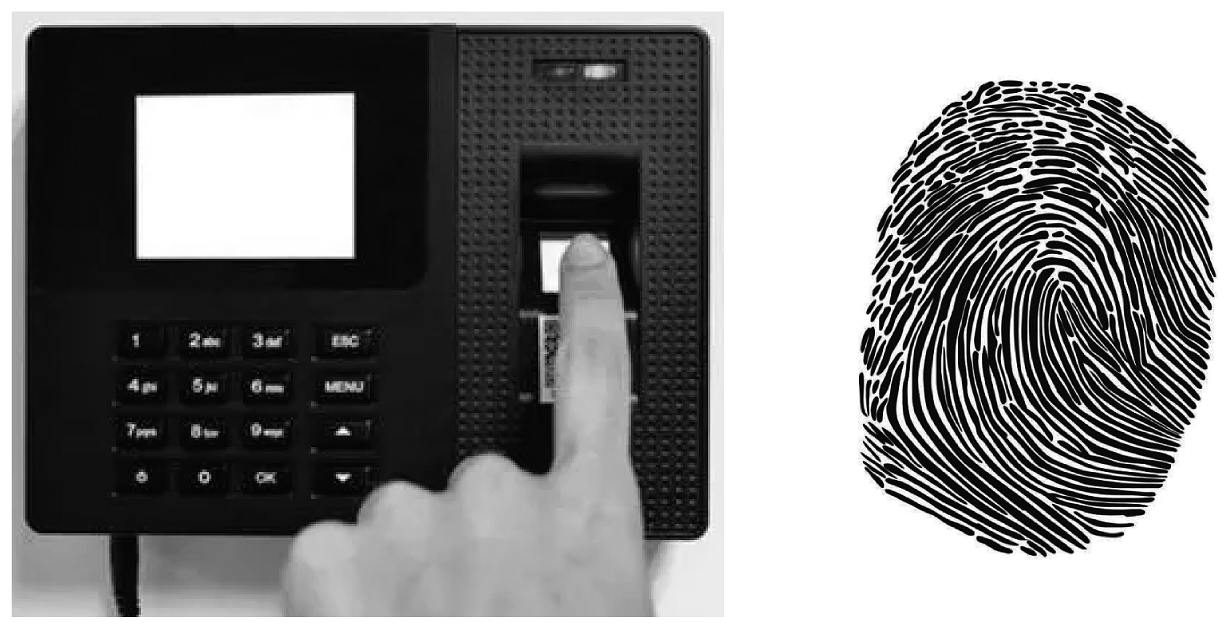

8、如图所示，高一学生在学考报名时进行了指纹采集．电容式指纹识别的原理是手指与传感器表面接触时，皮肤表面会和传感器上许许多多相同面积的小极板一一匹配成电容不同的平行板电容器，从而识别出指纹的纹路．下列说法正确的是（ ）
A、极板与指纹嵴（凸的部分）构成的电容器电容大 B、极板与指纹沟（凹的部分）构成的电容器电容大 C、若充电电压变大，所有电容器电容增大 D、若充电电压变大，所有电容器电容减小 -
9、如图甲所示，A、B是某电场中一条电场线上的两点。一个带负电的点电荷仅受电场力作用，从A点沿电场线运动到B点。在此过程中，该点电荷的速度v随时间t变化的规律如图乙所示。下列说法正确的是（ ）
A、A点的电场强度比B点的大 B、A、B两点的电场强度相等 C、A点的电势比B点的电势高 D、A点的电势比B点的电势低 -
10、如图所示，三个同心圆是同一个点电荷周围的三个等势面，已知这三个圆的半径成等差数列．A、B、C分别是这三个等势面上的点，且这三点在同一条电场线上．A、C两点的电势依次为φA=10V和φC=2V，则B点的电势是
A、一定等于6V B、一定低于6V C、一定高于6V D、无法确定 -

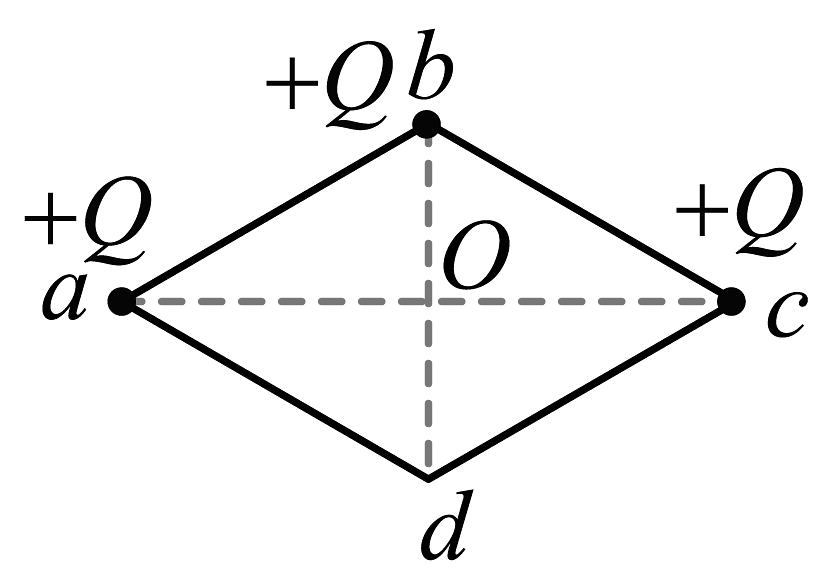

11、如图所示，a、b、c、d分别是一个菱形的四个顶点，∠abc＝120°。现将三个等量的正点电荷分别固定在a、b、c三个顶点上，下列说法正确的有（ ）
A、d点电场强度的方向由O指向d B、O点电场强度的方向由d指向O C、d点的电场强度大于O点的电场强度 D、d点的电场强度小于O点的电场强度 -

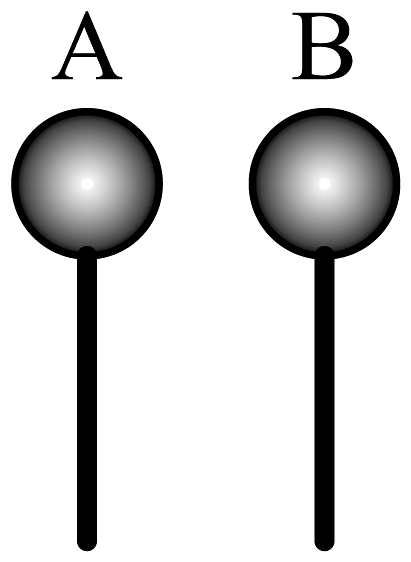

12、如图所示，A、B是两个完全相同的带绝缘棒的金属小球，A球所带电荷量为-1.6×10-9C，B球不带电。现将A、B接触后再分开，则（ ）
A、A、B接触前，B球上没有电子 B、A、B接触前，A球上有1×1010个电子 C、A、B接触时，A 球失去1×1010个电子 D、A、B接触时，B球得到5×109个电子 -
13、如图所示，在平面直角坐标系xOy的第一、二、四象限内有沿y轴负方向的匀强电场，电场强度大小为E，在第一、四象限及第二象限内x=-R右侧区域有垂直于坐标平面向里的匀强磁场。从x轴上的P（-3R，0）点沿与x轴正向成45°的方向射出一个质量为m、电荷量为q的带正电粒子，粒子刚好从磁场边界上的Q（-R，R）点沿垂直于x=-R方向进入电场和磁场的叠加场中，进入叠加场后刚好做直线运动，不计粒子的重力，求：
(1)、粒子从P点射出的速度；(2)、若粒子在叠加场中运动到某位置时，撤去电场，使粒子经过磁场中的A（）点，则粒子在叠加场中第一次运动到A的时间；(3)、若粒子运动到O1（0，R）点时将电场的电场强度增大为原来的2倍，此后粒子在叠加场中运动的最大速度大小及沿电场方向离O1点的最大距离。 -
14、如图所示，一“
”形平板静止在光滑水平面上，其上表面粗糙，右侧为竖直弹性挡板（即物体与挡板的碰撞可视为弹性碰撞）。一物块静止于平板最左端，一小球用不可伸长的轻质细线悬挂于O点正下方，并轻靠在物块左侧，现将细线拉直到水平位置时，静止释放小球，小球运动到最低点时与物块发生弹性碰撞，碰撞后，物块沿着平板运动，已知细线长L=0.8m，小球质量m=1.5kg，物块、平板质量均为M=0.5kg，平板长s=1m，小球、物块均可视为质点，不计空气阻力，重力加速度g取10m/s2 ， 求：
(1)、小球运动到最低点与物块碰撞前的速度大小；(2)、小球与物块碰撞后的瞬间，物块速度的大小；(3)、若物块恰好不脱离平板，求物块与平板上表面的动摩擦因数。 -
15、如图所示，一束单色光从AB中点D沿垂直于直角三棱镜AB边的方向射入棱镜，在AC边上的E点发生反射和折射，且折射光线恰好与反射光线垂直。已知∠C=60°，AC=2L，光在真空中的速度为c。求：
(1)、该棱镜的折射率n；(2)、该单色光从D到E再经反射到BC所用的时间t。 -
16、杨氏双缝干涉实验被誉为史上“最美”的十大物理实验之一。在“用双缝干涉测光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上，如图甲所示。
(1)、在组装仪器时单缝和双缝应该相互放置（选填“垂直”或“平行”）。(2)、双缝间距为d，毛玻璃光屏与双缝间的距离为L。从目镜中看到的干涉图样如图乙所示。使分划板的中心刻线对齐A亮条纹的中心，此时游标尺上的示数情况如图丙所示，其读数为mm。若A、B两条亮纹中央间距为x，则所测光的波长为（用所给物理量的字母表示）。
(3)、若测量头中观察到的图样如图丁所示，波长的测量值真实值（填“大于”、“小于”或“等于”）。 -
17、某实验小组的同学们利用单摆来测量当地的重力加速度，按如图安装好实验仪器。

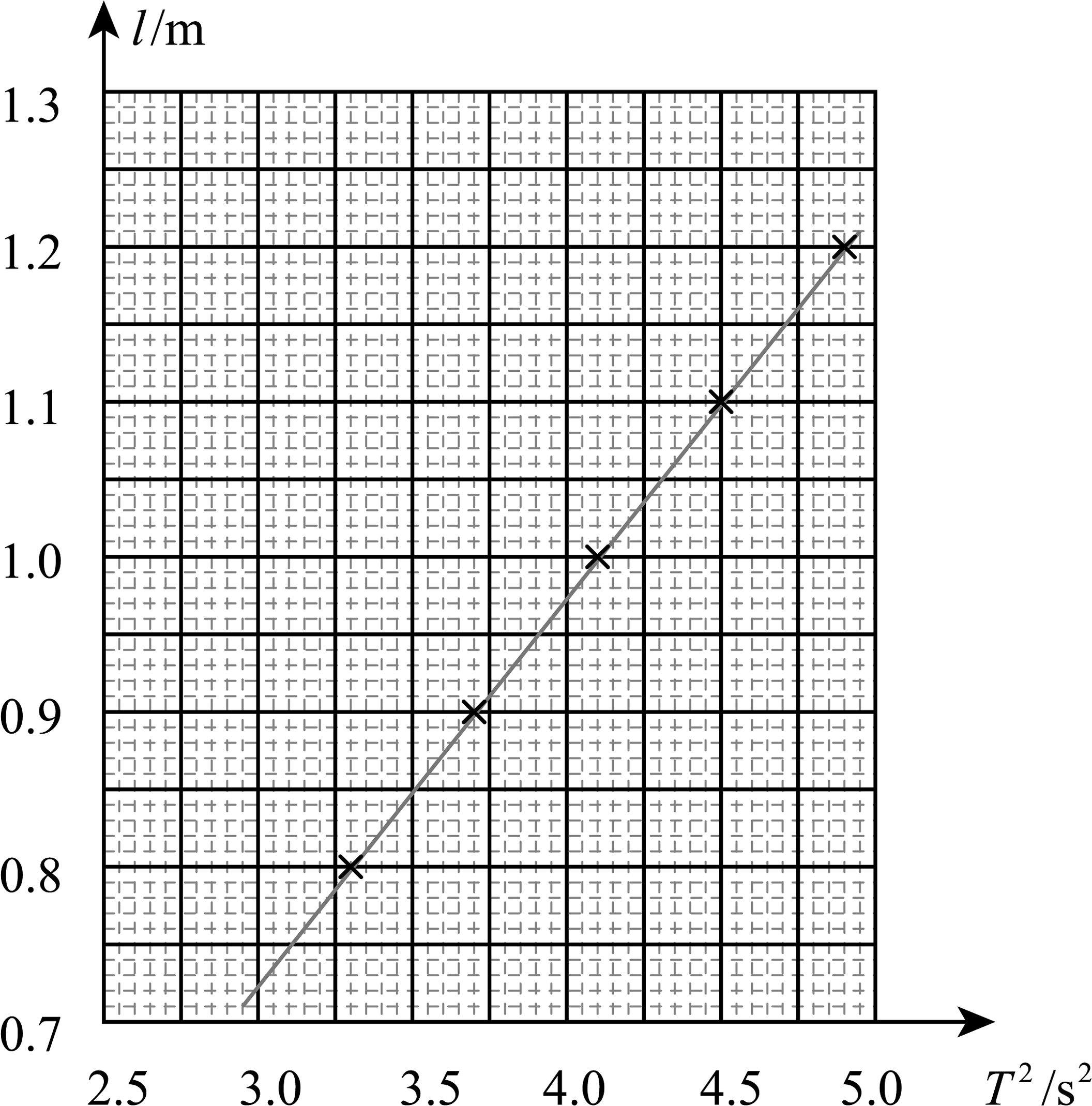

(1)、该小组成员在实验过程中有如下说法，其中正确的是________（填选项前的字母）；A、把单摆从平衡位置拉开30°的摆角，并在释放摆球的同时开始计时 B、测量摆球通过最低点100次的时间t，则单摆周期为 C、用悬线的长度加摆球的直径作为摆长，代入单摆周期公式计算得到的重力加速度值偏小 D、尽量选择质量大、体积小的摆球(2)、小组同学通过改变摆线的长度，获得了多组摆长L和对应的单摆周期T的数据，做出图像如图所示，可测得当地的重力加速度________ ， 结果保留三位有效数字）；(3)、在实验中，有三位同学作出的图线分别如图中的a、b、c所示，其中a和b平行，b和c都过原点，图线b对应的g值最接近当地重力加速度的值，则相对于图线a和c，下列分析正确的是（填选项前的字母）________。
A、出现图线a的原因可能是误将悬点到小球下端的距离记为摆长L B、出现图线c的原因可能是误将49次全振动记为50次 C、图线c对应的g值小于图线b对应的g值 D、图线a对应的g值大于图线b对应的g值 -
18、一质量为、电量为的带电粒子以速度从轴上的A点垂直轴射入第一象限，第一象限某区域存在磁感强度大小为的匀强磁场，磁场方向垂直于纸面向外，粒子离开第一象限时速度方向与轴正方向夹角。如图所示（粒子仅受洛伦兹力），下列说法正确的是（ ）
A、带电粒子带负电荷 B、带电粒子在磁场中的做圆周运动的时间为 C、如果该磁场区域是圆形，则该磁场的最小面积是 D、如果该磁场区域是矩形，则该磁场的最小面积是 -
19、如图所示，半径为的圆形区域内存在匀强磁场，方向垂直于纸面向里。边界上C点有一粒子源，可平行于纸面向磁场内任意方向发射质量为、电荷量为的带正电粒子，粒子速度大小均为。不计粒子重力以及粒子间的相互作用，所有粒子运动半径均为 ， 、为互相垂直的直径，下列说法错误的是（ ）
A、磁感应强度大小为 B、所有粒子离开磁场时速度方向都平行向下 C、经过圆心的粒子在磁场中运动的时间为 D、沿着方向射入的粒子在磁场中运动的时间为 -
20、电磁炮是利用电磁发射技术制成的新型武器，如图所示为电磁炮的原理结构示意图。若某水平发射轨道长6m，宽1m，发射的炮弹质量为50g，炮弹被发射时从轨道左端由静止开始加速。当电路中的电流恒为20A，轨道间匀强磁场时，不计空气及摩擦阻力。下列说法正确的是（ ）
A、炮弹所处位置的磁场方向为竖直向上 B、炮弹的加速度大小为 C、若将电路中的电流增加为原来的两倍，则炮弹的最大速度也变为原来的两倍 D、炮弹发射过程中安培力的最大功率为
