1、某实验小组为了测量某一段阻值约为20Ω的特殊金属丝的电阻率，采用如下操作步骤开展实验：
（1）先用多用电表粗测其电阻。
①调节指针定位螺丝S，使多用电表指针对准电流“0”刻度线；
②将选择开关K旋转到“Ω”挡的（选填“ × 1”或“ × 10”）位置；
③将红、黑表笔分别插入“＋”“－”插孔，并进行以下三项操作：
A．使电表指针对准电阻的零刻度线
B．调节欧姆调零旋钮T
C．将两表笔短接
则按顺序应为：（用“A”、“B”、“C”代表操作步骤）
④将红、黑表笔分别与待测电阻两端接触，若多用电表读数显示结果如图甲所示，该电阻的阻值为Ω。
⑤测量完毕，将选择开关旋转到“OFF”位置。
（2）用螺旋测微器测量其直径；再用20分度的游标卡尺测量金属丝的长度，长度测量结果为cm。
（3）为了比较准确测量其电阻，除待测金属丝外，实验小组还备有的实验器材如下：
A．电流表A1 ， 量程为0 ~ 1.5mA，内阻r1 = 500Ω
B．电流表A2 ， 量程为0 ~ 0.6A，内阻r2约为1Ω
C．电压表，量程为0 ~ 3V，内阻r3约为1kΩ
D．定值电阻R1 = 500Ω
E．定值电阻R2 = 9500Ω
F．滑动变阻器RP ， 最大阻值为10Ω
G．电源（电动势约为15V）
H．开关一只，导线若干
回答下列问题：
①实验小组选择采用的电路设计如图乙所示，为提高实验测量的准确度，与电流表A1串联的电阻R应选择R2 ， 左端导线a应接（选填“b”或“c”）触点；
②实验时测得A1示数为I1 ， A2示数为I2 ， 由此可测得该金属丝的电阻Rx = （用r1、I1、I2、R2表示）。
（4）实验小组利用相关数据得到金属丝的电阻率。
-
2、某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A．被测干电池一节
B．电流表（量程0~3A，内阻约为0.3Ω）
C．电流表（量程0~0.6A，内阻约为0.1Ω）
D．电压表（量程0~3V，内阻未知）
E．滑动变阻器（0~10Ω，2A）
F．滑动变阻器（0~100Ω，1A）
G．定值电阻R0（阻值为1Ω，额定功率为5W）
H．开关、导线若干
在现有器材条件下，要求尽可能准确地测量电池的电动势和内阻。

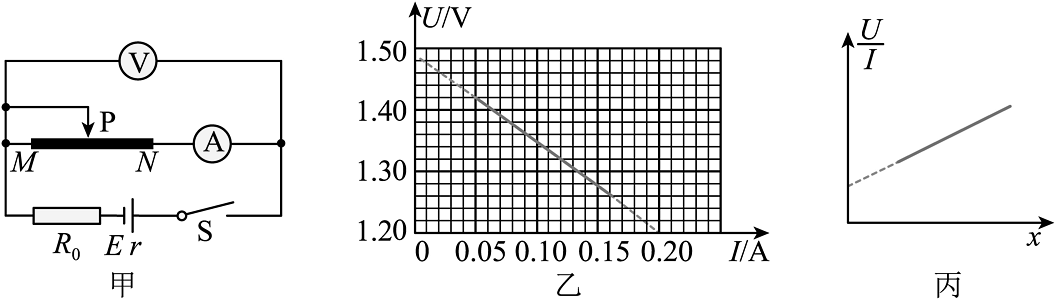

该同学按照图甲所示的电路连接好实验器材并进行实验，根据实验数据绘出了如图乙所示的U−I图像，则电源的电动势E=V，电源内阻r=Ω。（结果保留小数点后一位）
-
3、高空抛物、坠物严重危害公共安全。为充分发挥司法审判的惩罚、规范和预防功能，刑法修正案新增高空抛物罪。假设质量为0.4kg的花盆从离地面20m高的高楼窗户自由下落到地面（无反弹），花盆与地面撞击时间为0.01s，设竖直向下为正方向，若花盆可视为质点，不计空气阻力，重力加速度大小。则（ ）
A、花盆与地面撞击前瞬间的速度大小为20m/s B、花盆与地面撞击前瞬间，花盆重力的瞬时功率为40W C、花盆与地面撞击瞬间前后的动量变化为 D、花盆对地面平均作用力的大小为804N -
4、某小组用如图甲所示气垫导轨来探究两滑块碰撞的规律，导轨末端装有位移传感器（图中未画出），滑块a、b的质量分别为0.1kg和0.3kg。打开气泵，将气垫导轨调节水平。让a获得初速度后与静止的b发生碰撞，规定a碰前的速度方向为正方向，根据传感器记录的数据，得到它们在碰撞前后的位移x与时间t的关系图像如图乙。下列说法正确的是（ ）
A、碰撞前a的速度为2.5m/s B、碰撞后瞬间b的动量大小为0.3kg·m/s C、碰撞后瞬间a、b的运动方向相同 D、碰撞过程滑块a对b的作用力大于b对a作用力 -
5、如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中不会产生感应电流的是（ ）
A、如图甲所示，保持线框平面始终与磁感线平行，线框在磁场中左右运动 B、如图乙所示，保持线框平面始终与磁感线平行，线框在磁场中上下运动 C、如图丙所示，线框绕位于线框平面内且与磁感线垂直的轴线AB转动 D、如图丁所示，线框绕位于线框平面内且与磁感线平行的轴线CD转动 -
6、某静电场的电场线如图中实线所示，虚线是某个带电粒子在仅受电场力作用下的运动轨迹，下列说法正确的是（ ）
A、粒子带负电荷 B、粒子在M点的加速度大于它在N点的加速度 C、粒子在M点的动能小于它在N点的动能 D、粒子一定从M点运动到N点 -
7、周老师在优质课展示活动中做了“电池+口香糖锡纸=取火工具”的实验（如图甲），实验前将口香糖锡纸中间剪掉一些（如图乙），将锡纸条带锡面的一端接在电池的正极，另一端接在电池的负极，发现锡纸条很快开始冒烟、着火，下列说法正确的是（ ）
A、此实验中使用旧电池效果更好 B、此实验利用了电流的热效应，a段最先燃烧 C、此实验利用了电流的热效应，c段最先燃烧 D、若 ， 则a段电阻最小，c段电阻最大 -
8、如图所示，面积大小为S的矩形线圈abcd，放在磁感应强度为B的匀强磁场中，此时线圈平面与磁场方向垂直，线圈可以绕O1O2转动。下列说法中正确的是（ ）
A、当线圈在图示位置时，穿过线圈的磁通量大小 B、当线圈从图示位置转过90°时，穿过线圈的磁通量大小 C、当线圈从图示位置转过180°的过程中，穿过线圈的磁通量的变化量大小 D、当线圈从图示位置转过360°的过程中，穿过线圈的磁通量的变化量大小 -
9、在磁感应强度为B0、竖直向上的匀强磁场中，水平放置一根通电长直导线，电流的方向垂直纸面向里，如图所示，a、b、c、d是以直导线为圆心的圆周上的四点，c点的磁感应强度大小为0，已知通电直导线周围磁场的磁感应强度大小满足 ， 式中k是常数，I是导线中电流，r是该点到直导线的距离。则（ ）
A、a点的磁感应强度大小为0 B、b点的磁感应强度大小为B0 C、d点的磁感应强度大小为2B0 D、b、d两点的磁感应强度相同 -
10、如图，为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I。图线上点A的坐标为（U1 ， I1），过点A的切线与纵轴交点的纵坐标为I2 ， 小灯泡两端的电压为U1时，电阻等于（ ）
A、 B、 C、 D、 -
11、物理学中引入了“质点”、“点电荷”等概念，从科学方法上来说属于（ ）A、比值法 B、等效替代 C、建立物理模型 D、控制变量
-
12、某试验列车按照设定的直线运动模式，利用计算机控制制动装置，实现安全准确地进站停车。图甲所示为该列车在进站停车过程中设定的加速度大小随速度的变化曲线。
(1)、请在图乙中定性画出列车从减速到的速度一时间图像。(2)、求列车速度从降至经过的时间及行进的距离。(3)、若另一个实验列车进站过程的加速度大小随时间均匀减少，当速度大小为时，加速度大小为。当速度大小减为时，加速度大小为。求该过程所需要的时间。 -
13、物流公司想利用滑轨把某批次相同的货物装运到卡车中。由于仓库空间大小，对滑轨尺寸有一定要求，滑轨的水平跨度确定为 ， 已知货物质量 ， 货物与滑轨间的动摩擦因数为0.75，重力加速度取。
(1)、若货物恰好能在滑轨上匀速滑下，则要求此滑轨高度为多少？(2)、若因场地限制，滑轨只能建造高，则工作人员应将货物以的速度运到滑轨上，试判断货物是否能到达卡车。 -
14、如图为模仿治疗颈椎病的牵引装置的示意图，一根绳绕过两个定滑轮和动滑轮后各挂着一个相同质量为的重物，与动滑轮相连的帆布带拉着病人的颈椎（图中是用手指代替颈椎做实验），整个装置在同一竖直平面内静止不动。不计绳与滑轮的摩擦及滑轮的重量，。
(1)、当绳与竖直方向的夹角为30°时，帆布带对病人的颈椎作用力多大？(2)、当帆布带对病人颈椎的作用力时，以定滑轮为对象该如何调整位置。 -
15、某同学用如图1所示的装置探究弹簧弹力与形变量的关系，刻度尺零刻度线与弹簧上端对齐。他先读出不挂钩码时弹簧下端指针所指刻度尺的刻度值，记作L0 ， 然后在弹簧下端挂上钩码，并逐个增加钩码个数，依次读出指针稳定后所指的刻度值，并计算出弹簧相应的伸长量，所得数据列表如表（弹簧始终未超过弹性限度，g取10N/kg）。
实验数据记录表：
(1)、第3次实验中，弹簧指针所指刻度尺的情况如图2所示，请将该次测量值和对应的弹簧的伸长量填入记录表中。实验次数
1
2
3
4
5
6
钩码质量m/g
50
100
150
200
250
300
弹簧弹力F/N
0.5
1.0
1.5
2.0
2.5
3.0
刻度尺的刻度x/cm
14.80
16.85
21.00
24.01
25.20
弹簧的伸长量Δx/cm
2.20
4.25
8.40
11.41
12.60
(2)、该同学认为可以通过绘制图像来分析实验数据。他根据实验数据在图3中标出了各次实验数据对应的坐标点。请在该图中标出第3次实验对应的坐标点，并画出图线。(3)、根据图线，计算该弹簧的劲度系数为N/m。（结果保留两位有效数字） -
16、某同学利用如图甲所示装置研究小车的匀变速直线运动，某次得到的纸带如图乙所示，并在其上取了A、B、C、D、E、F、G、7个计数点，每相邻两个计数点之间还有4个计时点（图中没有画出），打点计时器接频率为的交流电源；
(1)、关于打点计时器的使用说法正确的是___________。A、电磁打点计时器使用的是直流电源 B、在测量物体速度时，先让物体运动，后接通打点计时器的电源 C、为了取尽可能多的数据，应截取纸带上所打点最密集的部分研究 D、纸带上打的点越疏，说明物体运动的越快(2)、打下点时小车的速度；小车的加速度大小为；（结果均保留两位有效数字）(3)、该同学在实验时未垫高木板平衡摩擦力，那么加速度的测量值________（选填“大于”“小于”、或“等于”）实际值。 -
17、如图甲是游乐设施—“反向蹦极”的示意图，游戏者（可视为质点）与固定在地面上的扣环连接，打开扣环，游戏者从A点由静止释放，像火箭一样竖直发射。游戏者上升到B位置时弹性绳恰好处于松弛状态，为上升的最高点，为弹性绳上端悬点，点为速度最大点（未画出），弹性绳的形变在弹性限度内，且遵从胡克定律，不计空气阻力，以点为坐标原点，向上为正方向，作出游戏者上升过程中加速度与位移的关系如图乙。和为已知量，则人上升过程中（ ）
A、上升过程中游戏者先超重后失重 B、段的长度为 C、A点与点间的距离大于点与点间的距离 D、游戏者在点的速度为 -
18、图甲所示的救生缓降器由挂钩（或吊环）、吊带、绳索及速度控制装置等组成，是一种可使人沿（随）绳（带）缓慢下降的安全营救装置。如图乙所示，高层建筑工人在一次险情中，将安全带系于腰部，从离地面某高度处通过钢丝绳先匀加速运动后匀减速运动刚好安全着陆，图丙是工人运动全过程的图像。已知工人的质量 ， ， 下列说法正确的是（ ）
A、下降过程中末的加速度大于末的加速度 B、图乙中的建筑工人发生险情处离地 C、建筑工人全程的平均速度为 D、绳索全程的拉力不会超过 -
19、人站在超市自动扶梯的斜面上，与扶梯一起沿斜面匀速运动。在这个过程中（ ）
A、自动扶梯对人的支持力竖直向上 B、自动扶梯对人的力竖直向上 C、人随自动扶梯匀速下楼，摩擦力沿斜面向下 D、人随自动扶梯匀速上楼，摩擦力沿斜面向上 -
20、如图所示，冰壶以某一速度沿虚线做匀减速直线运动，垂直进入五个完全相同的矩形区域，恰好停在点。则（ ）
A、冰壶经过和的时间相等 B、冰壶在段和段的平均速度相等 C、冰壶在点的速度等于段的平均速度 D、冰壶在点和点的速度之比为
