1、电动自行车的驱动部分由蓄电池、电动机及控制开关串联而成（如图）。当电动自行车在水平路面以某一恒定速度行驶时（阻力不变），电动机的输入电流为

4 A

，电压为

40 V

。已知蓄电池的电动势为

48 V

，电动机的效率为

80 %

。在此行驶状态，以下说法正确的是（　　）

A、电动机的输出功率为

128 W

B、电动机的内阻为

10 Ω

C、电动机的热功率为

160 W

D、蓄电池的输出功率为

192 W

查看解析

2、在农业生产中，常采用静电喷洒技术提高农药的喷洒效率和附着率。喷洒农药的无人机上安装有静电喷嘴，静电喷嘴内装有一根带电的针，使得农药水珠离开喷嘴时会带有大量电荷（如图）。由于与大地相连的农作物叶子带负电，喷洒出的农药水珠在静电力的作用下被吸附在叶子上，不会被风吹走。在农药水珠被农作物叶子吸附的过程中（　　）

A、喷洒出的农药水珠带负电荷 B、电场力对喷洒出的农药水珠做正功 C、喷洒出的农药水珠的电势能增加 D、离农作物叶片越近，农药水珠所受静电力越小

查看解析

3、研究人员通过精确控制导线的电流大小和方向，产生特定的磁场分布，实现对电磁波的屏蔽。有两根平行且间距为

d

的通电导线A和B，分别通有电流

I_{A}

和

I_{B}

（如图），已知通电长直导线周围的磁感应强度大小与电流成正比、与该点到通电长导线的距离成反比，即

B = k \frac{I}{r}

，以下关于两导线中点

M

处的磁场描述正确的是（　　）

A、若

I_{A} = I

，

I_{B} = I

，

M

处的磁感应强度大小为

B_{M} = k \frac{4 I}{d}

B、若

I_{A} = I

，

I_{B} = - I

，

M

处的磁感应强度大小为

B_{M} = 0

C、若

I_{A} = 2 I

，

I_{B} = I

，

M

处的磁感应强度大小为

B_{M} = k \frac{2 I}{d}

D、无论如何控制导线A和B的电流，

M

处的磁感应强度都不会为零

查看解析

4、如图，一带正电的电荷量为

Q

的金属球静置于电子台秤上的绝缘泡沫上，此时电子台秤的示数为

m_{0}

。接着，用尼龙线将一带负电的电荷量为

q

的塑料球悬吊在金属球正上方，并缓慢地将其接近金属球，直到两者之间的距离为

r

时，电子台秤的示数为m。两球均可

m

视为点电荷，重力加速度为

g

，金属球始终静止在电子台秤上。下列说法正确的是（　　）

A、在两球接近的过程中，电子台秤的示数不断变大 B、在两球接近的过程中，尼龙线的拉力不断变小 C、电子台秤的示数为

m

时，两球的距离

r = \frac{k q Q}{(m_{0} - m) g}

D、两球接触后，再把塑料球拉回金属球正上方

r

处，则电子台秤的示数大于

m

查看解析

5、如图，某电子设备的核心部分是一个平行板电容器，板内存在匀强电场，电场强度大小为E，板的长度为L。现有质量为m、电荷量为q的带电粒子，以初速度v₀垂直电场方向飞入其中，粒子能被吸附到收集板上，不计粒子受到的重力则下列说法正确的是（　　）

A、粒子在电场中做变加速曲线运动 B、粒子在电场中克服电场力做功 C、粒子在电场中的运动时间大于

\frac{L}{v_{0}}

D、粒子在电场中的偏移量不会大于

\frac{q E L^{2}}{2 m v_{0}^{2}}

查看解析

6、某同学设计了如下4个电路研究自感现象。开关闭合时，灯泡正常发光，开关断开后，灯泡逐渐熄灭的是（　　）

A、

B、

C、

D、

查看解析

7、如图所示，xOy平面直角坐标系中第一象限存在一垂直于纸面向外的圆形匀强磁场区域（图中未画出），磁感应强度

B_{0} = \frac{\sqrt{2} m v_{0}}{q L}

，第二象限存在沿x轴正方向的匀强电场E₀ ，第四象限交替分布着沿-y方向的匀强电场和垂直xOy平面向里的匀强磁场，电场、磁场的宽度均为L，边界与y轴垂直，电场强度

E = \frac{m v_{0}^{2}}{q L}

，磁感应强度分别为B、2B、3B……，其中

B = \frac{m v_{0}}{7 q L}

。一质量为m、电量为+q的粒子从点M（-L，0）以平行于y轴的初速度v₀进入第二象限，恰好从点N（0，2L）进入第一象限，然后又垂直x轴进入第四象限，多次经过电场和磁场后轨迹恰好与某磁场下边界相切。不计粒子重力，求：

(1)、电场强度 E₀的大小；

(2)、第一象限中圆形匀强磁场区域的最小面积S；

(3)、粒子在第四象限中能到达距x轴的最远距离。

查看解析

8、如图所示，两平行光滑长直金属导轨水平放置，间距为L。abcd区域有匀强磁场，磁感应强度大小为B，方向竖直向上。初始时刻，磁场外的细金属杆M以初速度v₀向右运动，磁场内的细金属杆N处于静止状态。两金属杆与导轨接触良好且运动过程中始终与导轨垂直。两杆的质量均为m，在导轨间的电阻均为R，感应电流产生的磁场及导轨的电阻均忽略不计。

(1)、求M刚进入磁场abcd时受到的安培力F的大小和方向；

(2)、若两杆在磁场内未发生碰撞且N出磁场时的速度为

\frac{v_{0}}{4}

，求：

①N在磁场内运动过程中通过金属杆N的电荷量q；

②初始时刻N到ab的最小距离x；

查看解析

9、如图所示，光滑的水平平台MN左侧有一半径为r

=

1.8m的光滑

\frac{1}{4}

圆弧形滑块C固定在地面上，紧靠在水平平台MN右端的长木板上表面NQ水平并与平台等高，底面处在光滑水平面上，长木板的质量M

=

6kg，长木板的右端为半径R

=

0.1m的

\frac{1}{4}

光滑圆弧，长木板的左端有一滑块B，其质量为m_B

=

3kg，与NQ间的动摩擦因数μ

=

0.2。一质量m_A

=

1kg的物块A从滑块C圆弧的最高点由静止滑下，物块A沿平台向右运动与滑块B发生弹性碰撞，A碰撞后被立刻取走。已知A和B都可看作质点，重力加速度g取10m/s² ，求：

(1)、A从C上滑下后的速度大小；

(2)、A和B碰撞后的瞬间，B的速度大小；

(3)、为使滑块B不能从长木板右端

\frac{1}{4}

圆弧离开木板，NQ的最小长度L；

查看解析

10、如图所示，一小型交流发电机中，线圈ABCD（电阻不能忽略）以角速度ω=50πrad/s绕垂直于磁场的轴OO'匀速转动，发电机感应电动势的最大值

E_{m} = 220 \sqrt{2} V

。线圈通过滑环与理想变压器原线圈相连，变压器副线圈与电阻相接，电表均为理想交流电表，电压表示数为U =160V，电流表示数为I =6A，从线框转至中性面位置开始计时。

(1)、求线框中感应电动势的频率；

(2)、求线框中感应电动势的瞬时值表达式；

(3)、若原、副线圈匝数比为4：1，求电阻R的阻值及消耗的电功率P。

查看解析

11、某学习小组测量一段粗细均匀金属丝的电阻率。

(1)、用螺旋测微器测金属丝直径，示数如图所示，其直径d=mm。

(2)、用多用电表测出金属丝的电阻约20Ω，为进一步准确测量该金属丝的电阻R_x ，实验室提供如下器材：

电池组E（电动势为4.5V，内阻不计）；

定值电阻R₀（阻值为10Ω）；

电压表V（量程为5V，内阻未知）；

电流表A（量程为20mA，内阻为90Ω）；

滑动变阻器R（阻值范围为0~20Ω，额定电流2A）；

开关S、导线若干。

请利用以上器材，在虚线框中补全实验电路图（需标出相应器材的符号）

查看解析

12、在“探究变压器线圈两端的电压和匝数的关系”实验中，可拆变压器如图所示。

(1)、观察变压器的铁芯，它的结构和材料是（　　）

A、整块硅钢铁芯 B、整块不锈钢铁芯 C、绝缘的铜片叠成 D、绝缘的硅钢片叠成

(2)、为实现探究目的，保持原线圈输入的电压一定，通过改变原、副线圈匝数，测量副线圈上的电压。这个探究过程采用的科学探究方法是（　　）

A、演绎法 B、等效替代法 C、控制变量法 D、理想实验法

(3)、以下给出的器材中，本实验需要用到的是（　　）

A、干电池 B、学生电源 C、直流电压表 D、多用电表

(4)、原、副线圈上的电压之比是否等于它们的匝数之比呢？实验发现数据没有严格遵从这样的规律，分析下列可能的原因，你认为正确的是（　　）

A、变压器线圈中有电流通过时会发热 B、原、副线圈的电压不同步 C、原线圈中电流产生的磁场能在向副线圈转移过程中有损失

查看解析

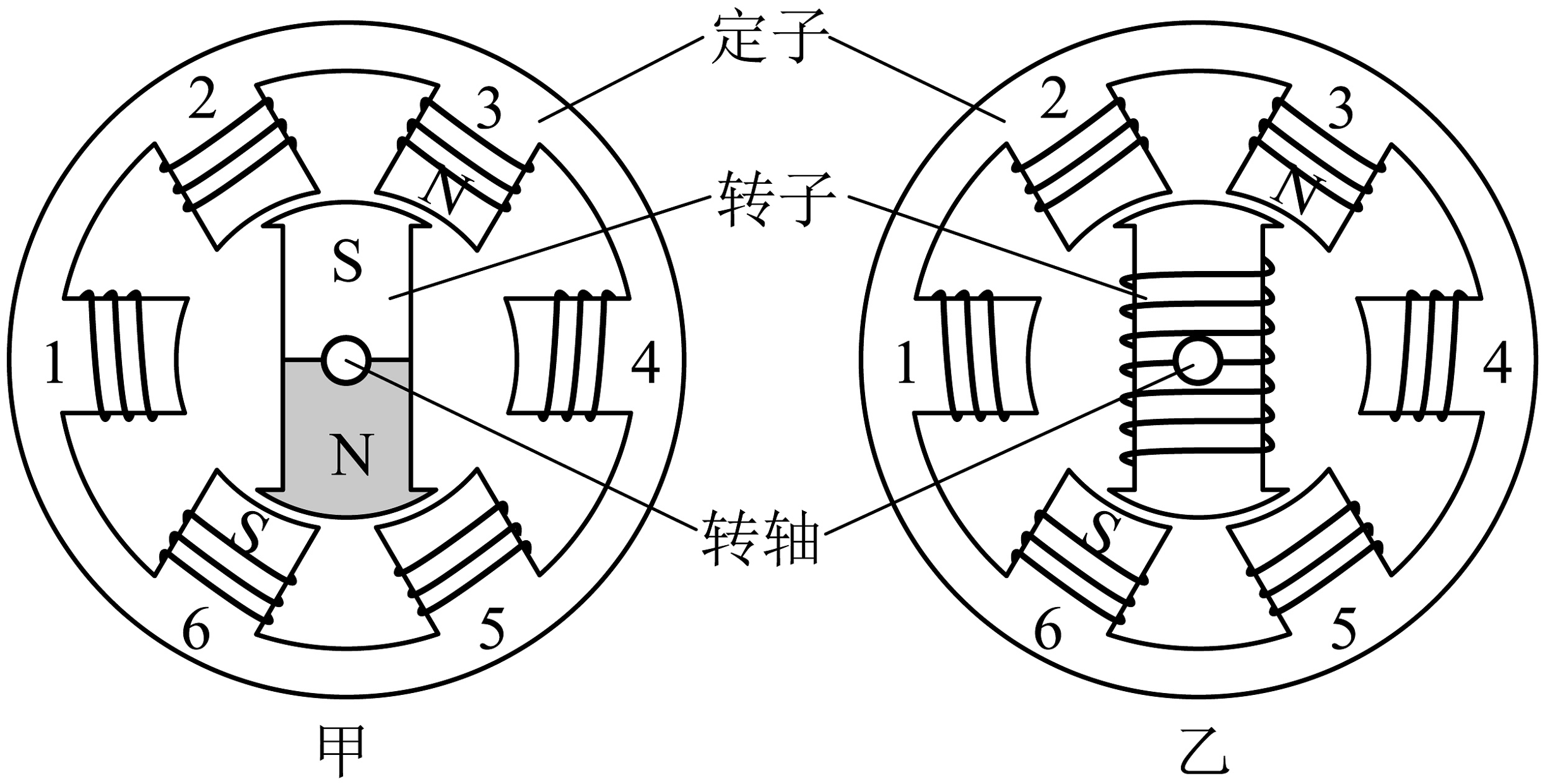

13、如图所示分别是目前被广泛采用的两种电机的简化原理示意图，它们的相同点是利用作为定子的三组电磁铁交替产生磁场，实现电磁铁激发的磁场在平面内沿顺时针方向转动的效果，以驱动转子运动；不同点是甲电机的转子是一个永磁铁，乙电机的转子是绕有闭合线圈的软铁。通过电磁驱动使转子转动，可以为电动汽车提供动力。甲假定两种电机的每组电磁铁中电流的变化周期和有效值均相同，下列说法正确的是（　　）

A、电机稳定工作时，乙电机转子的转速与电磁铁激发磁场的转速相同 B、电机稳定工作时，乙转子的转动方向也为顺时针 C、电机稳定工作时，乙电机转子的转速越接近电磁铁激发磁场的转速，其所受安培力就越大 D、刹车（停止供电）时，转子由于仍在旋转，甲电机可以通过反向发电从而回收动能而乙电机不可以

查看解析

14、中国宋代科学家沈括在《梦溪笔谈》中最早记载了：“方家（术士）以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意图如图所示。结合上述材料，下列说法正确的是（　　）

A、地球表面任意位置的磁场方向都与地面平行 B、地磁南极在地理北极附近，地磁北极在地理南极附近 C、若地磁场是由地球自转引起，可以判断出地球是带负电的 D、地磁场的磁感线是不闭合的

查看解析

15、如图所示，在理想的虚线边界内有范围足够大的匀强磁场，

a b 、 c d

段水平，

b c 、 d e

段竖直，且

a b = c d = \frac{3}{2} b c

。在纸面内大量质子从a点垂直于

a b

以不同速率射入磁场，不计质子间的相互作用和重力，则从边界

d e

垂直射出的质子与在磁场中运动时间最长的质子的速率之比为（　　）

A、

3 : 2

B、

36 : 13

C、

9 : 4

D、

36 : 17

查看解析

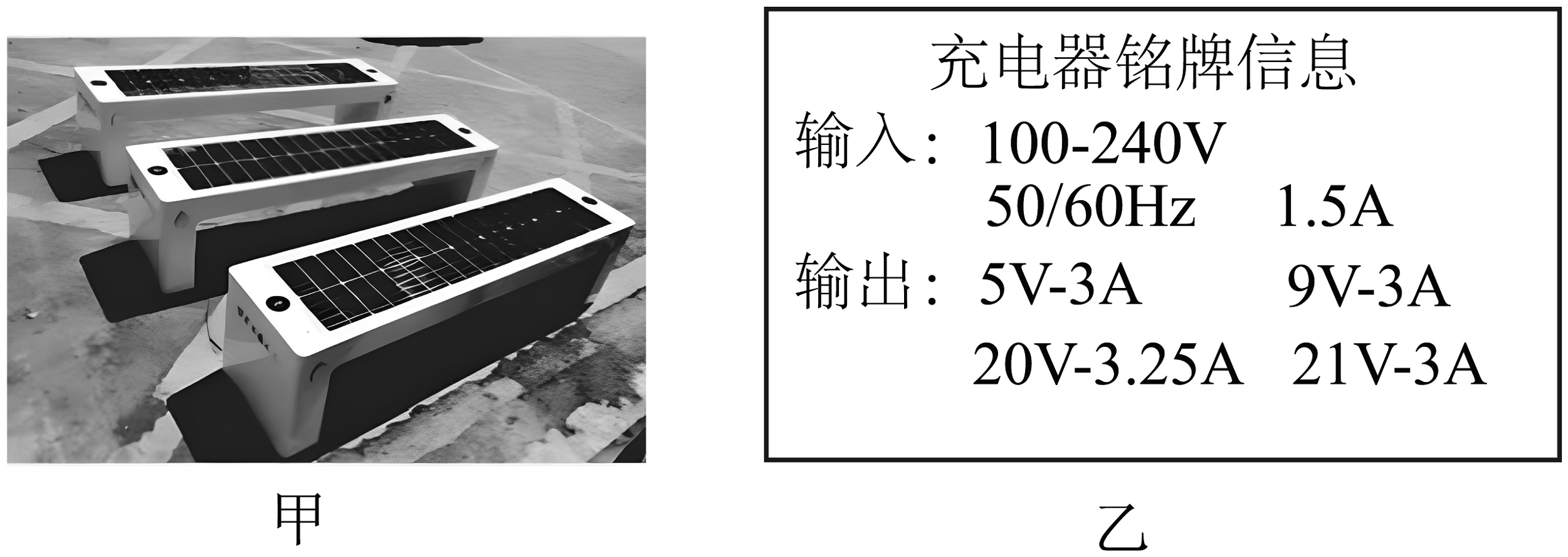

16、如图甲所示，杭州亚运村启用一款公共座椅，该座椅安装了嵌入式无线充电器，其无线充电功能支持多种充电协议。充电器下方铭牌如图乙所示，下列说法正确的是（　　）

A、该充电器以最大输出功率输出时，输出电压为21V B、交流供电电路中电压偶有波动，该充电器允许输入电压的峰值为240V C、某电池容量为5000mAh，使用5V-3A协议充电，电池由完全耗尽到充满，大约需要1.7h D、某电池容量为5000mAh，使用5V-3A协议充电，电池由完全耗尽到充满，无线充电器输出的电能为60000J

查看解析
