1、小明同学对串联电路电压规律进行了探究。

(1)、请根据你将图甲的实物电路连接完整，并将电压表接入电路，使它测量灯 $L_{1}$ 两端的电压。

(2)、在连接电路时，开关必须。

(3)、闭合开关，发现电压表示数为零，则小灯泡的故障可能是 $L_{1}$ 或 $L_{2}$ 。（填“短路”或“断路”）

(4)、测出 $L_{1}$ 两端 $U_{1}$ 、 $L_{2}$ 两端 $U_{2}$ 、电源两端电压U记录在如表表格中，小明分析实验得出结论：串联电路中，电源两端电压等于于各用电器两端电压之和。小兰认为此结论不科学，接下来应该进行的操作是。
$U_{1} / V$
$U_{2} / V$
$U / V$
1.4
1.4
2.8

查看解析
2、小明通过实验探究串联电路：

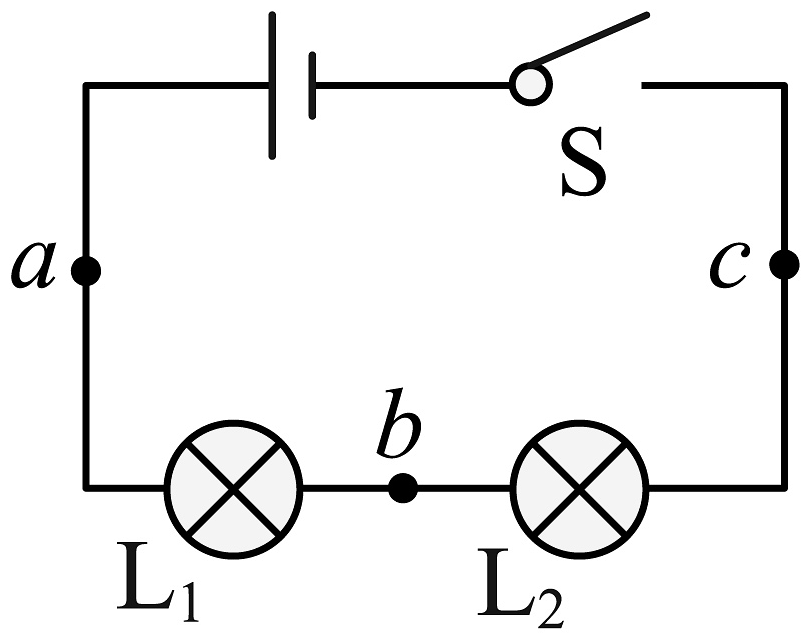

（1）按照下图把两小灯泡串联在电路中，闭合开关后发现灯L₁较亮，灯L₂暗一些。他的解释是：电流从电源正极出发流过a点、L₁、b点、L₂、c点，再经过开关S，回到电源负极，电流会逐渐减小，所以灯L₁较亮，L₂较暗。
（2）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在下边方框内画出你的设计电路图；
（3）为了解释小明是错的，你所设计电路应该看到实验现象是：。
（4）一个电流表分别接在a、b、c三处去测量电流值I_a、I_b、I_c ，发现。

查看解析
3、同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48

(1)、实验中，除了要在两个相同的烧杯中分别加入相同质量的水和食用油，另外还应选择两个完全相同的电加热器，选择电加热器比选用酒精灯加热更好的原因是；

(2)、若使水和食用油升高相同的温度，需要的加热时间更长，的吸热本领更强；

(3)、图像（选填①或②）表示的是食用油的温度随时间的变化图像；

(4)、根据表格中的数据，可得出食用油的比热容和水的比热容之比是。

查看解析
4、如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求：①电压表测小灯泡两端电压；
②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。

查看解析
5、在如图所示的电路中，下列说法正确的是（）

A、当闭合开关 $S_{1}$ 、 $S_{2}$ 、 $S_{3}$ 时，电源短路 B、当只闭合开关 $S_{1}$ 、 $S_{2}$ 时，只有 $L_{1}$ 亮 C、当只闭合开关 $S_{2}$ 、 $S_{3}$ 时， $L_{1}$ 、 $L_{2}$ 都亮 D、当只闭合开关 $S_{1}$ 、 $S_{3}$ 时， $L_{1}$ 、 $L_{2}$ 并联

查看解析

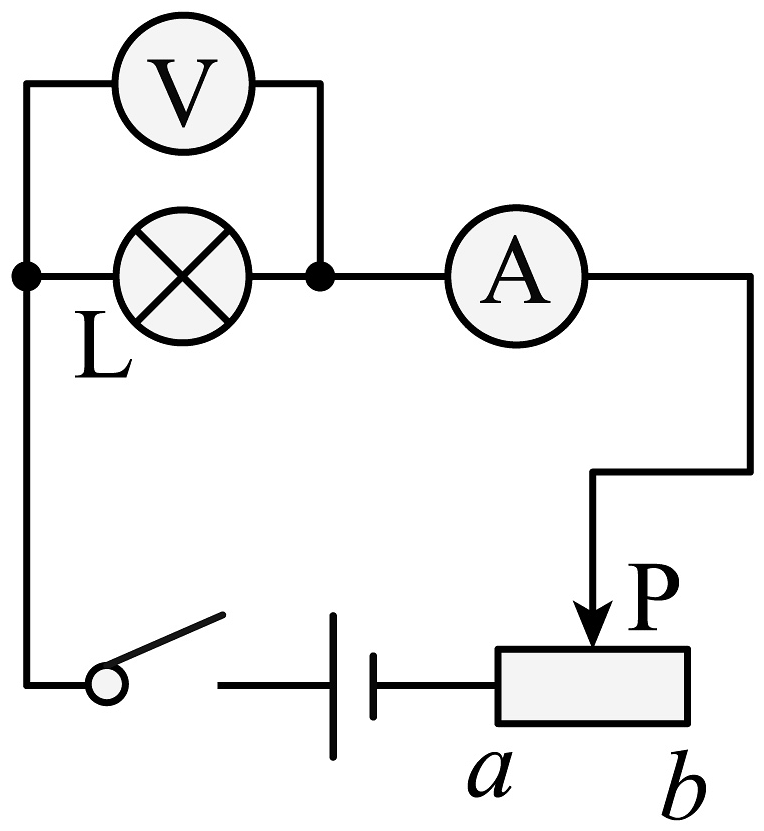

6、如图电路中，电源电压不变，闭合开关后，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）

A、变阻器连入电路的电阻变小 B、灯L变亮 C、电流表示数变大 D、电压表示数变小

查看解析
7、关于导体电阻的不正确说法是（）

A、导体的电阻越大，表明其导电能力越强 B、导体电阻表示导体对电流的阻碍作用，导体中没有电流通过时，导体的电阻为零 C、两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小 D、甲乙两个导体电阻之比是1∶4，将它们串联到电源两端通过它们的电流为1∶4

查看解析
8、下列关于物理概念的说法中，错误的是（　　）

A、单位质量某种物质，温度升高时所吸收的热量与它的质量和升高温度乘积之比，叫做这种物质的比热容 B、物体温度降低，说明它一定放出了热量 C、要在一段电路中产生电流，它的两端就要有电压 D、内能是物体内部所有分子热运动的动能和分子势能的总和

查看解析

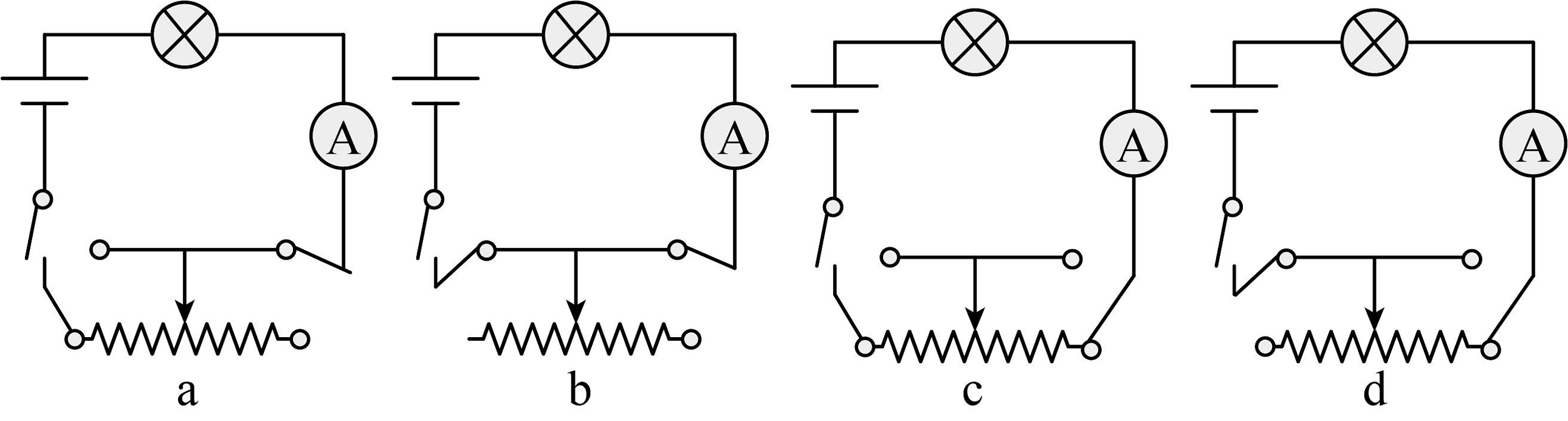

9、如图所示的电路，是表示滑动变阻器连入电路的四种接法．闭合开关，当滑片向左滑的过程中，电流表示数变大的是（　　）

A、图a B、图b C、图c D、图d

查看解析
10、下列电学基础知识说法中，正确的是（）

A、在闭合电路中，电流是从电源的负极经用电器流向电源的正极 B、只要电子在运动，电路中就一定有电流 C、电源的作用就是给电路两端提供电压 D、并联电路中电压处处相等

查看解析
11、关于内能、热量和温度的关系，下列说法中正确的是（　　）

A、物体温度越高，含有的热量也就越多 B、1kg、0℃的水的内能比1kg、0℃的冰的内能大 C、在热传递过程中，热量总是从内能大的物体传向内能小的物体 D、物体吸收热量，温度一定升高

查看解析
12、下列关于能量转化现象的说法中，错误的是（）

A、电热毯通电发热，电能转化为内能 B、电风扇工作，电能转化为机械能 C、暖瓶塞被热气弹开，内能转化为机械能 D、蓄电池充电，化学能转化为电能

查看解析
13、下列数据中，最接近生活实际的是（　　）

A、分子直径约为 $1μm$ B、九年级教室的节能灯发光时的电流约1A C、汽油机的效率能达到80%~90% D、空调工作时的电流约5A

查看解析
14、下列物理量与其国际单位的表示符号对应错误的是（）

A、热量-J B、电流-I C、电压-V D、电阻- $Ω$

查看解析
15、国庆假期，爸爸带小阳自驾游，当他们进入某公路区间测速起点时，看到如图所示的区间测速标识牌。

(1)、根据标识，汽车在该测速区间行驶时间不能少于多少？

(2)、若小阳爸爸在测速区间的前半段路程驾车平均速度为 $75 km / h$ ，他在测速区间的后半段路程驾车平均速度不能超过多少千米/时才不违反交规？

查看解析
16、下表所示是某列车的时刻表：
地点
到达时间
出发时间
里程
甲站
始发站
8∶00
0km
乙站
8∶50
9∶10
118km
丙站
10∶00
10∶10
220km
丁站
11∶40
终点站
？

(1)、根据该列车的时刻表，计算该列车从甲站到丙站的平均速度为多少？

(2)、若该列车从丙站出发到丁站的平均速度与甲站到丙站的平均速度相同，则丁站的里程数应该为多少千米？

查看解析
17、小阳在“探究水沸腾前后温度变化的特点”时，组装了如图所示1的实验装置。

(1)、指出该装置中的一处错误：；

(2)、改正装置错误后，小阳根据实验记录的数据绘制出的水沸腾前后温度与时间关系的图像如图2所示；根据图像可得出温度变化特点：在酒精灯加热的过程中，水在沸腾前，温度，水在沸腾后，温度；

(3)、根据图像，小阳还得出此时水的沸点为℃。

查看解析
18、小阳在“研究某固体熔化时温度的变化规律”的实验时，得到表格所示的实验数据。
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
40
42
45
48
48
48
48
50
51

(1)、小阳在该实验中采用水浴法加热，其目的是为了；

(2)、分析表格中的数据，该固体物质属于；

(3)、在50℃时，该物质处于态；

(4)、小阳在该实验中，如果记录相邻两次温度的时间间隔过长，可能带来的问题是。

查看解析
19、如图所示，是小阳“测量小车运动的速度”所采用的实验装置，该装置的坡度可以由木块调节。实验过程中小车从A位置由静止自由下滑，经B到达C位置。

(1)、小阳测出从A到C测出的时间为2s，则小车从A到C的平均速度为m/s；

(2)、根据小车运动的情况，可分析出小车在AB段运动的时间一定（选填“大于”、“等于”或“小于”）1s；

(3)、小涵与小阳采用了同一装置并重新摆放后，多次测得AC段的平均速度总比小阳的大，则原因可能是小涵的装置。

查看解析
20、小阳在“跨学科实践：制作隔音房间模型”中，先进行了隔音材料的隔音性能的探究。他将声源放在鞋盒内，其四周先后铺满厚度相同的四种隔音材料，让人边听声音，边向后退，直到听不见声音为止。然后测量刚好听不到声音的距离，同时将得到的数据记录在下列表格中。
材料种类
A．聚酯棉
B．实木
C．泡沫
D．海绵
距离/m
0.4
1.9
0.7
1.2

(1)、选择厚度相同的四种隔音材料，是因为小阳认为材料越厚，其隔音性能越；

(2)、分析数据，从隔音效果来说，最适合的材料是（填字母）；

(3)、在“A．振动的音叉、B．播放周南校歌的手机、C．机械闹钟”中，最适合作声源的是（填字母）。

查看解析
