1、如图所示是探究“并联电路中电流的特点”的实验装置。
实验次数
L1的电流I1/A
L2的电流I2/A
干路的电流I/A
1
0.24
0.20
0.44
2
0.18
0.36
0.54
3
0.22
0.14
0.36
4
0.10
0.30
2.00
(1)、连接电路时，开关应处于状态，图中电流表测通过的电流；(2)、用不同规格的灯泡多次实验，目的是 ， 并将实验数据记录在上表中；(3)、分析表格中前3次的实验数据可知，并联电路中电流的特点为（写表达式）；(4)、第4次的实验数据中有一个数据存在问题，造成该数据错误的原因应该是。 -
2、车已经进入千家万户，如图是某汽车的汽油机在一次工作时的能量流向图。（汽油的热值q=4.6×107J/kg）
(1)、汽油机的四个冲程中，内能转化为机械能的是冲程；(2)、此次工作中，该汽油机输出的机械能为J，效率为%；(3)、如果输入的内能是完全燃烧汽油得到的，那么此次工作消耗了kg的汽油。 -
3、如图所示是国家非物质文化遗产之一的“打铁花”。演出时，工匠师傅用木板将滚烫的铁水向空中泼洒，铁水与空气接触时，温度降低，这是通过的方式改变铁水的内能；在这个过程中，热量只能自发的从 ， 不能相反，这说明能量的转移具有。铁水最后凝固形成铁屑，但落下的铁屑却不会烫伤人，原因之一是铁的比热容较。
-
4、如图所示，是三合一充电宝给三部手机同时充电的情景。
(1)、手机的芯片主要是利用材料制成的。(2)、图中三部手机之间的连接方式是联。(3)、手机充电时，手机电池将电能转化为能。(4)、手机之间通信时，是利用传递信息的。 -

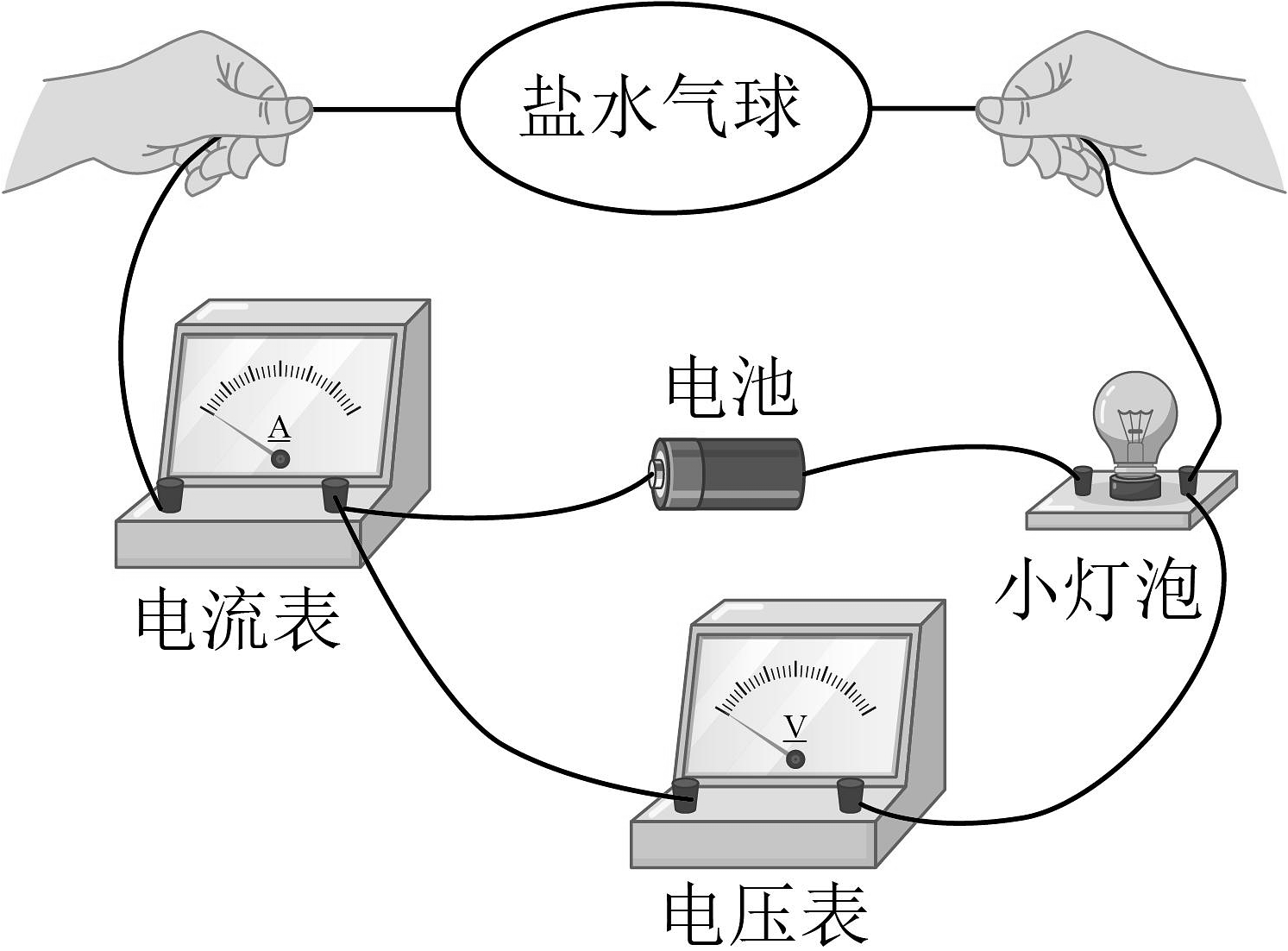

5、学习小组用装满盐水的气球连接在如图的电路中。当用手拉扯连接气球的导线，使气球变长（盐水与导线充分接触且气球不破裂）时，（ ）
A、盐水的总电阻变大 B、小灯泡变得更亮 C、电压表的示数不变 D、电路消耗的总功率变小 -
6、图甲是道路两边的太阳能路灯，它主要由太阳能电池板、控制器、蓄电池组和12个LED灯组成。它的结构如图乙所示，每个LED灯的工作电压约为2V，蓄电池组的电压为24V。下列说法正确的是（ ）
A、太阳能属于可再生能源 B、该路灯中的12个LED灯是并联的 C、白天，开关S接b，太阳能电池板将太阳能转化为电能 D、夜晚，开关S接c时，蓄电池组相当于电路中的用电器 -
7、“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，但可以用羽毛“吸取”。如图甲所示，把羽毛靠近金箔，金箔在工作台上静止不动；手持羽毛轻轻扫过纸垫，如图乙所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸起，如图丙所示。下列说法正确的是（ ）
A、轻扫纸垫时，羽毛和纸垫均失去了电子 B、轻扫纸垫后，羽毛和纸垫带上同种电荷 C、羽毛吸住金箔利用了异种电荷相互吸引的原理 D、羽毛吸住金箔利用了带电体吸引轻小物体的性质 -
8、家庭用户每月缴付电费的主要依据是（ ）A、用电器的多少 B、用电时间的长短 C、每月消耗的电能 D、用电器的实际功率
-
9、下列器件工作时，没有利用磁场的是（ ）A、白炽灯 B、发电机 C、电动机 D、电磁继电器
-
10、下列符合安全用电原则的是（ ）A、电器起火可以用水灭火 B、更换灯泡前先断开开关 C、空调可以使用两孔插座 D、开关接在零线和用电器之间
-
11、世界上第一个证实了电流周围存在磁场的科学家是（ ）A、欧姆 B、焦耳 C、法拉第 D、奥斯特
-
12、下列物品中，通常情况下属于导体的是（ ）A、铅笔芯 B、橡皮擦 C、塑料尺 D、玻璃杯
-
13、下列物体尺度最大的是（ ）A、地球 B、月亮 C、银河系 D、太阳系
-
14、如图所示温度计，关于它的说法错误的是（ ）
A、该温度计是根据液体热胀冷缩的原理制成的 B、在使用该温度计测量物体温度时，可以离开被测物体读数 C、该温度计的量程是-20℃~100℃ D、该温度计此时的示数为32℃ -

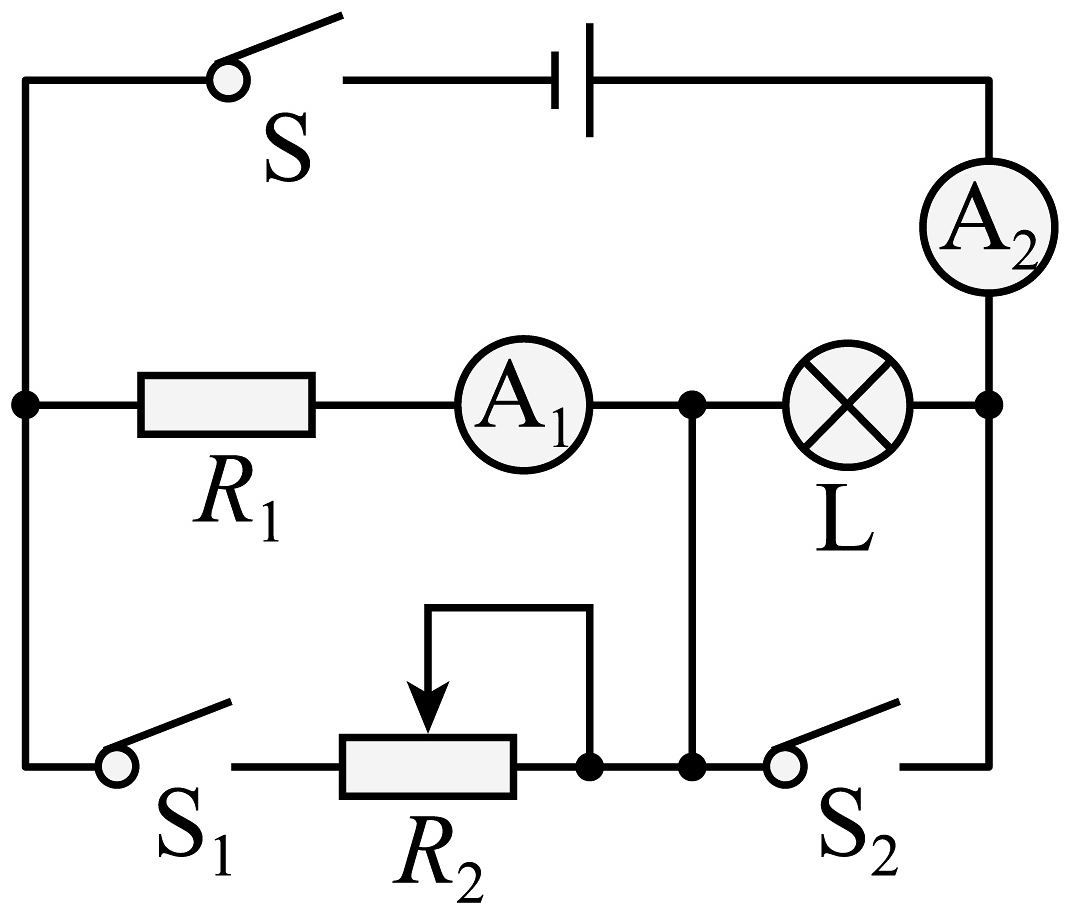

15、小鸡孵化器的电路如图所示，在一般情况下，只需灯光照明，电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“100Ω 3A”字样，电流表A2的量程为0~3A，灯泡上标有“12V 3W”的字样。求：
(1)、灯泡正常工作时的电阻；(2)、闭合S，断开S1、S2 ， 灯泡正常发光，求R1的阻值；(3)、S、S1、S2均闭合时，求R2消耗的最大电功率和最小电功率。 -

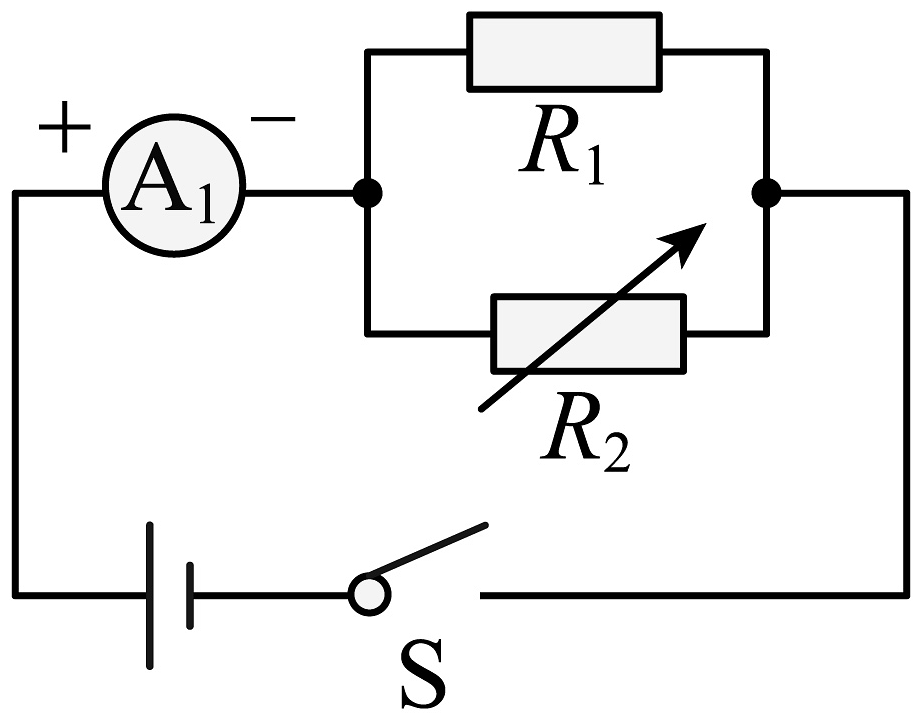

16、如图所示，把R1、R2并联接入电压恒定的电路中，其中R1为定值电阻，R2为电阻箱，调节电阻箱R2的阻值分别为10Ω和30Ω时，电流表示数分别为0.6A和0.4A，计算电源电压和R1阻值。
-

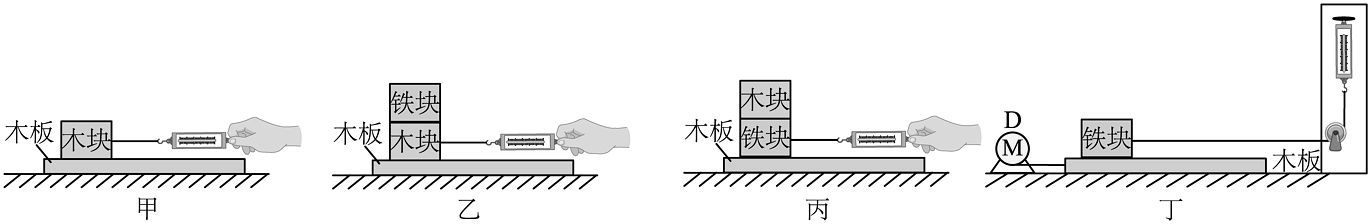

17、如图所示的是小明同学“探究影响滑动摩擦力大小的因素”的实验，铁块和木块的大小和形状完全相同。
(1)、实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与实际摩擦力相比（选填“偏大”、“相等“或“偏小”）；(2)、分析比较甲、乙两图弹簧测力计示数，得到的结论是滑动摩擦力的大小与有关；(3)、图乙、丙所示的实验过程，探究的问题是滑动摩擦力与有没有关系；(4)、图丁是小红同学对实验方案的改进，D是一个电动装置，可带动木板运动，小红同学方案的优点是。 -

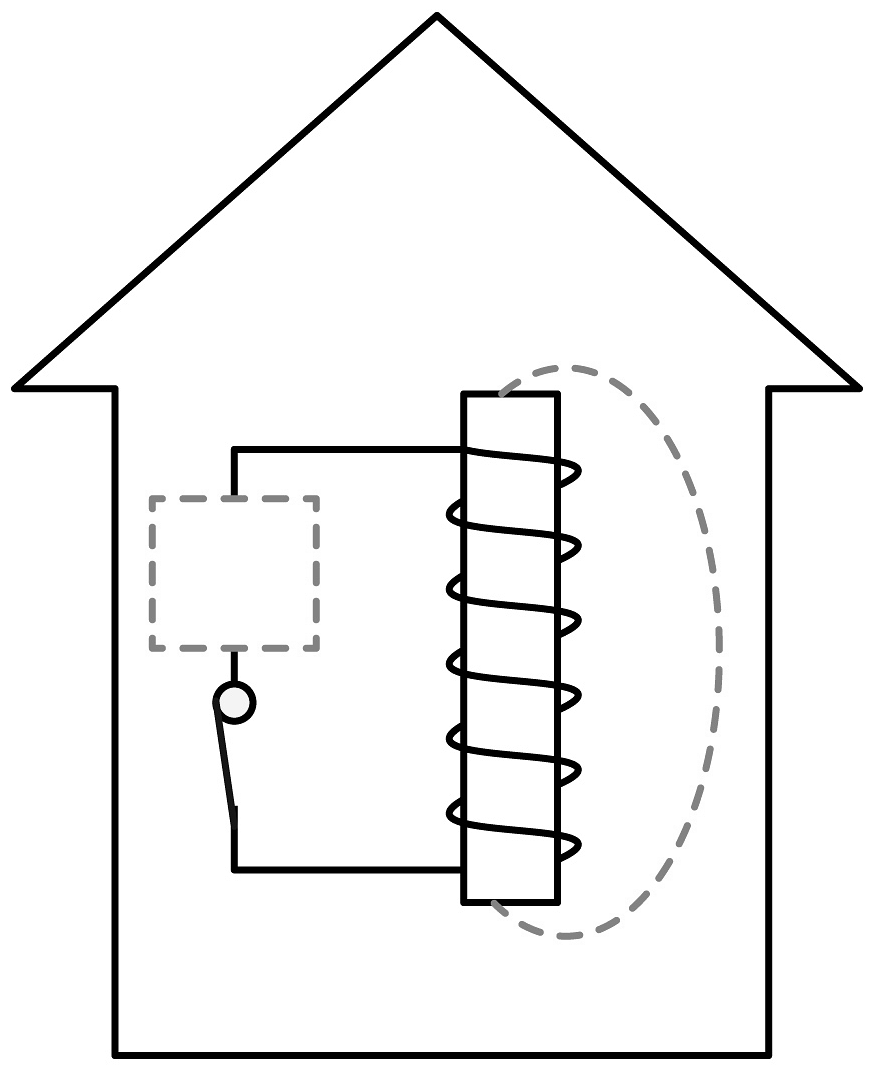

18、如图所示是小明将一电磁铁固定在一块泡沫上制成的泡沫指南针，闭合开关后，放在水中，箭头的一端会指向南方，请你在虚线框内画出电源的符号及通电螺线管外部的磁感线方向。
-

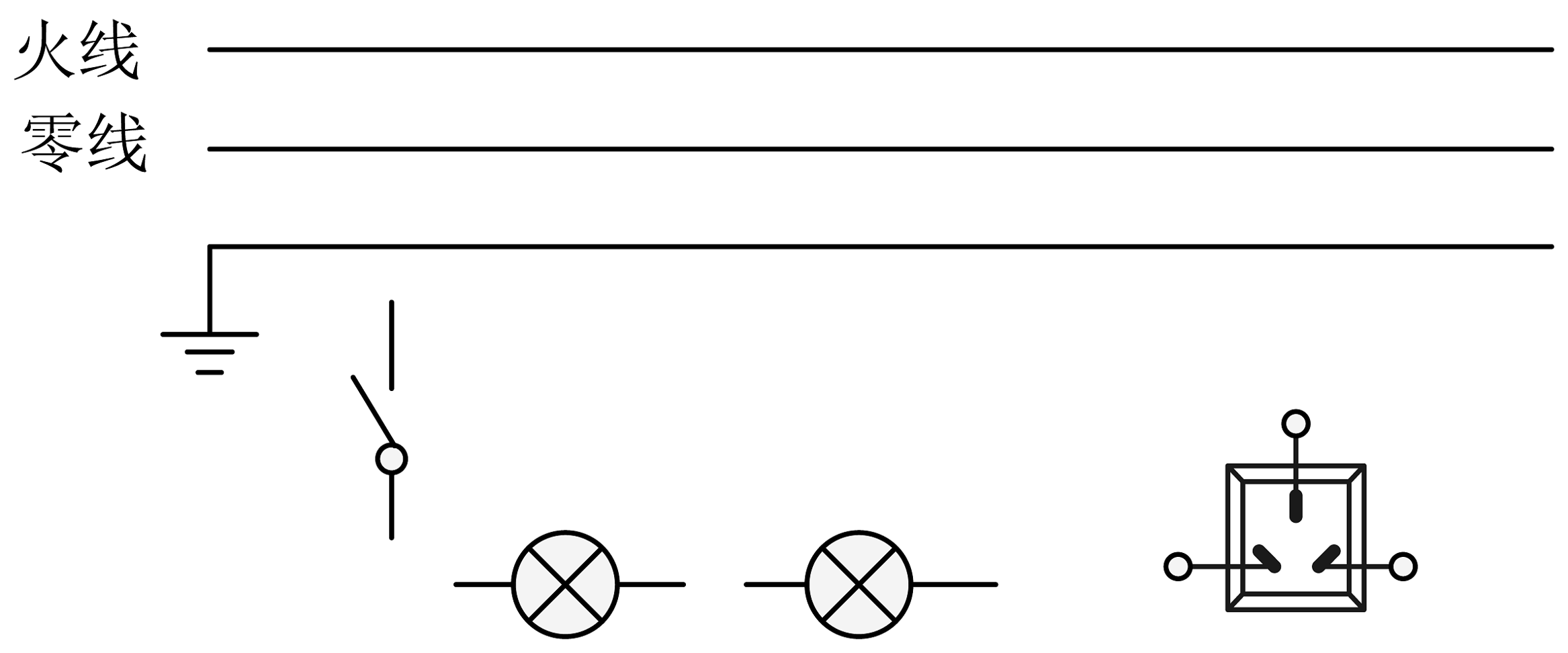

19、某房间有两盏额定电压都是220V的电灯和一个三孔插座，其中开关同时控制两盏灯且两灯都能正常发光。请按要求把它们正确连接到如图所示的家庭电路中。
-

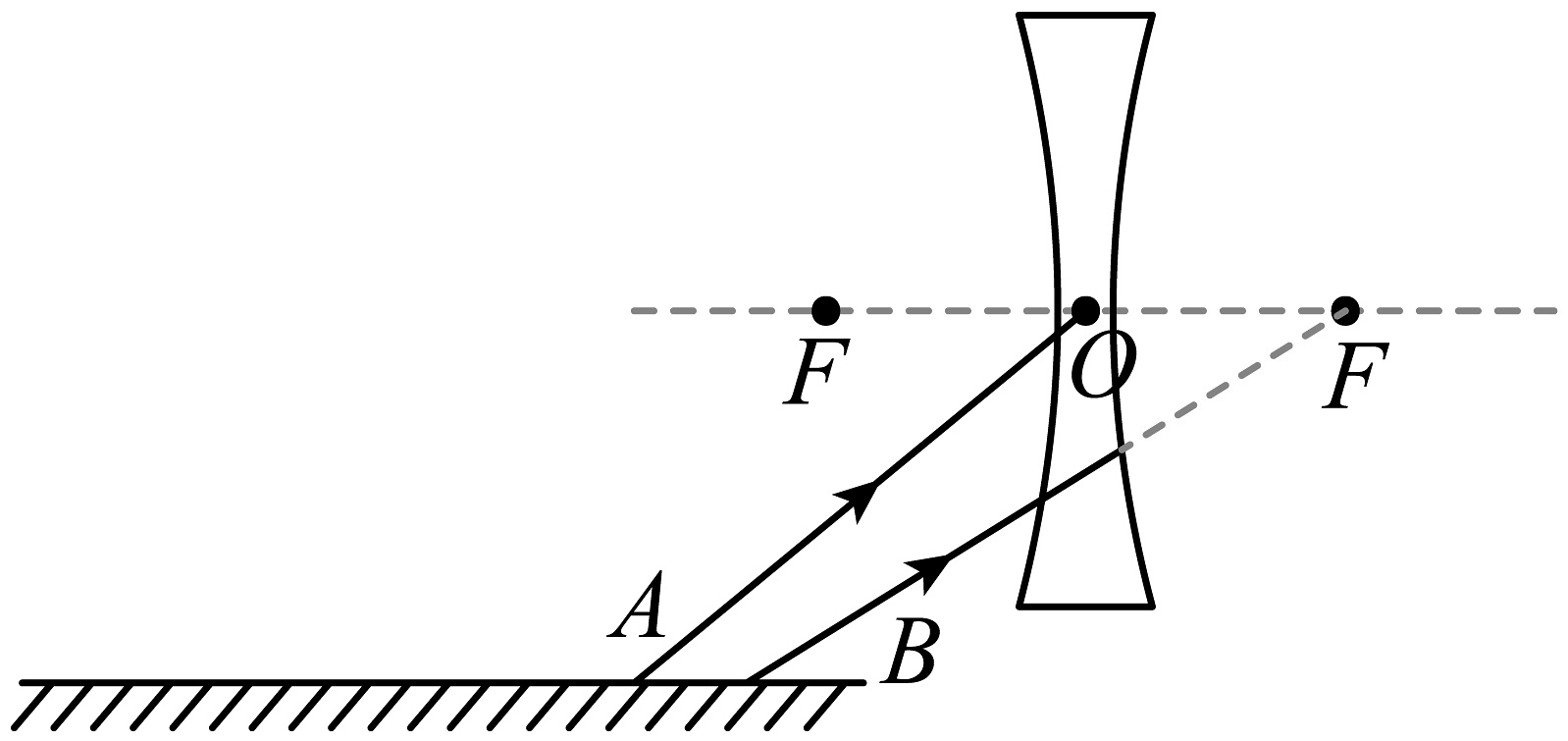

20、如图所示，A、B是发光点S发出的经平面镜反射后的两条反射光线，请你画出发光点S的位置并补全光路图。
