1、甲灯标有“3V 3W”字样、乙灯标有“6V 3W”字样，若将两灯串联接入电路，在长时间工作过程中，允许加在它们两端的最高电压是V，较亮的是灯。（不考虑灯泡电阻的变化）
-
2、如图所示是一种磁悬浮盆栽，盆栽底部有磁铁，底座内装有电磁铁，这是利用了同名磁极相互的原理制成。给盆栽浇水后为了保持盆栽与底座之间距离不变，可电磁铁线圈内的电流。
-
3、物理课上，同学们开展了“使用试电笔辨别火线和零线”的活动，如图所示，试电笔的氖管发光，说明被检测的插孔与相连。（选填“能”或“不能”）用金属丝代替试电笔中的高值电阻。
-
4、我们教室里的电风扇与日光灯之间的连接方式是 ， 电风扇的调速器相当于（填一电学元件名称）。
-
5、能在水平面内自由转动的小磁针静止时指南的一端是极，小磁针静止时之所以能指南北方向是因为受到的作用。
-
6、火能带来温暖和光明。钻木取火是通过的方式使木头的内能（选填“增大”或“减小”），这是人类第一次学会使用自然力量。
-

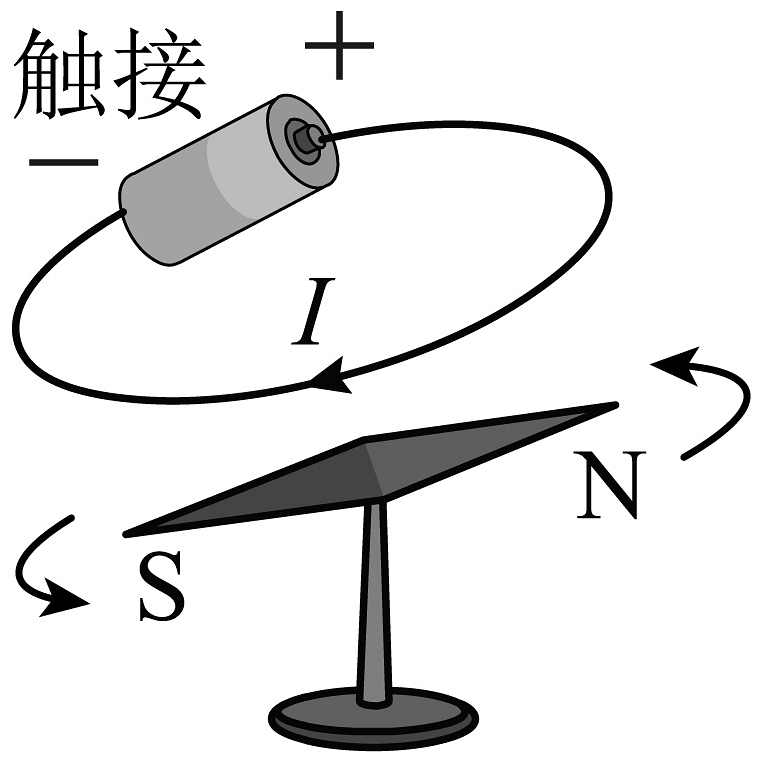

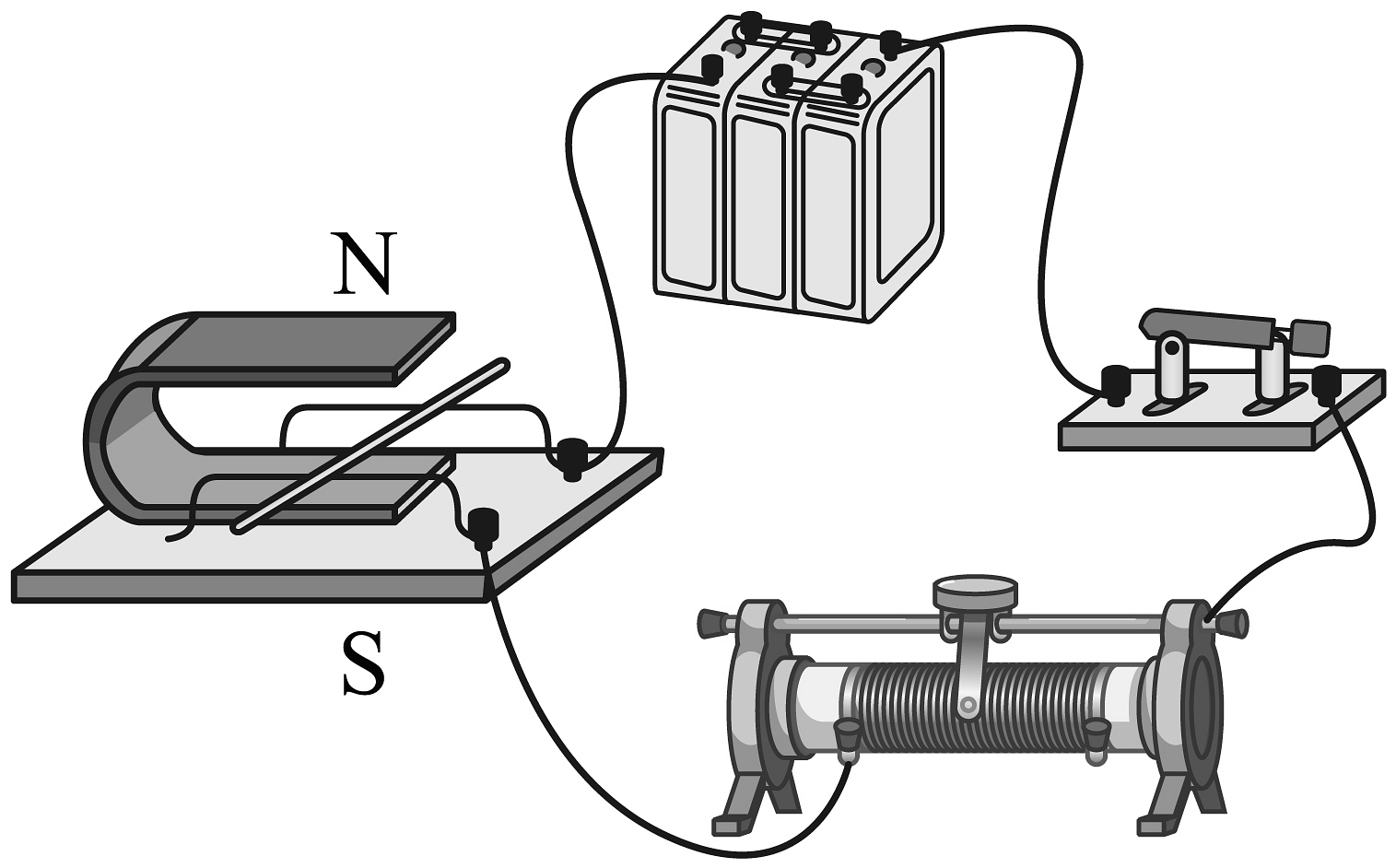

7、与燃油车相比，电动汽车因使用成本低、转化效率高的优势，成为人们更热衷的代步工具。下列装置能说明电动汽车的电动机的工作原理的是（ ）A、
B、
C、
D、
-
8、下列属于防止静电危害的是（ ）A、N95口罩能够隔绝病毒 B、少穿化纤材质的服装 C、静电除尘 D、静电复印
-
9、2024年5月31日是第37个世界无烟日，主题为“保护青少年免受烟草危害”。只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）A、分子在不停地做无规则运动 B、分子间有引力 C、物质是由分子组成的 D、分子间有斥力
-
10、家用台式电脑的额定功率约为（ ）A、1.5W B、15W C、150W D、1500W
-
11、小东在做“探究电压一定时，电流与电阻的关系”实验时，连接了如图甲所示电路。
(1)、画完电路图，小王发现此时电路中有一根导线连接错误，请在如图甲中错误的导线上画“×”，并用笔画线代替导线，重新画一根导线，将电路连接正确；(2)、正确连接电路后，在闭合开关前，应将滑动变阻器的滑片移至最（选填“左”或“右”）端；(3)、闭合开关后，发现电压表无示数，电流表有示数。若电路只有一处故障，其原因可能是（选填“开关处断路”“滑动变阻器短路”或“电压表短路”）；(4)、排除故障后，更换不同的定值电阻进行实验，并测得电流表的示数如下面表格所示（读数准确），通过分析小王的数据，可以发现小王的实验操作存在的错误是。实验序号
1
2
3
4
电阻（Ω）
5
10
15
20
电流（A）
0.20
0.14
0.12
0.10
-
12、小明用伏安法测量小灯泡的电阻，设计了如下表格，闭合开关，移动滑动变阻器滑片，进行了多次测量，并将实验数据填入表中。
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
_______
2.5
2.7
电流I/A
0.14
0.20
_______
0.30
0.32
电阻R/Ω
7.14
7.50
_______
8.33
8.44
电阻平均值R/Ω
_______
(1)、实验原理是(2)、小亮看后说小明设计的表格有问题，问题是。(3)、实验过程中，小明第3次实验时，电压表和电流表的示数如图所示。请分别读出电压值和电流值，并计算出第3次实验的电阻值（保留两位小数），填写到表格中相应位置。(4)、小明同学做完第3次实验后，若他没有断开开关就直接将灯泡拧下，此时他会看到电压表和电流表的现象是。 -
13、如图1所示的电路，电源可提供不同的电压。R为定值电阻，其图像如图2所示；小灯泡L的额定电压为2.5V。当S和均闭合时，电压表的示数为3.3V；当S闭合，断开时，电流表的示数如图3所示，小灯泡工作30s所消耗的电能为9.6J。
（1）求R的阻值；
（2）求当S和均闭合时，电流表的示数；
（3）当S闭合，断开时，求此时电源两端的电压。
-
14、如图所示，的连接方式未知，电源输出的电压恒为6V。闭合开关，两灯泡同时亮；断开开关，两灯泡同时熄灭。请根据下列操作（电路没有断路）及观察到的现象，完成以下题目。
操作
将一根导线并联在的两端
将电压表并联在的两端
现象
另一盏灯发光
另一盏灯不发光
电压表示数为4V
电压表示数为6V
的连接方式
(1)、请把表格补充完整（均选填“串联”或“并联”）；(2)、若电压表的示数为6V，请画出图中对应的电路图（不需要画出电压表）。
-
15、如图甲为亮度可调台灯的一个电位器（符号
），可调节灯泡亮度。若该台灯内置电源，电源两端电压恒定为6V，灯泡的伏安特性曲线U-I图如图丙所示，电位器标有“20Ω，2A”字样。
(1)、若当电位器旋钮顺时针转动时灯泡变亮，则应把接线柱a、b、c中的接入电路中。(2)、现有6V电源1个、灯泡1只、电位器1个、开关1个，请在图乙方框中设计出该台灯的电路图。(3)、连接好器材以后闭合开关并转动旋钮，发现小灯泡忽明忽暗。拆开电位器外壳，发现碳膜电阻片（如图甲黑色弧形部分）磨损严重。这种电位器接在电路中，会造成（选填“断路”或者“短路”）。(4)、当电位器阻值调到最小时，灯泡恰好正常发光，电流为A，灯泡的额定功率为多少W，通电2个小时消耗的电能是J。 -
16、小东决定更换家里的灯泡，甲、乙灯泡的规格如图所示，另外附上小东老师更换灯泡前的电能表示数。为了检测灯泡使用情况，小东老师关闭家里其他所有用电器，待电表停止转动后，让甲灯泡的用电器单独正常工作5h，发现电能表的转盘恰好转过900r，此用电器消耗的电能为J，电能表的示数变为1992.1kW•h。请帮助小东老师推测电能表中看不清的表盘参数信息为：r/（kW•h）。
小东家还有另一个原来的灯泡，如图乙，二者均正常发光时，甲灯的电阻乙灯的电阻（选填“大于”、“小于”或“等于”），若二者均正常发光半小时，甲灯消耗的电能是乙灯的倍。
-
17、定值电阻和分别如图甲、乙连接，定值电阻和两端电流与电压的图像如丙所示，则①A；② ， （填“>”“<”或“=”）。
-
18、小明家的电能表如图所示，表盘上的“”表示每消耗的电能，指示灯闪烁3000次，下列说法正确的是（ ）
A、该家庭电路允许同时使用的用电器的实际总功率最大为 B、若指示灯闪烁越快，则说明接入电路的用电器的实际总功率越大 C、若电能表指示灯闪烁3次，则说明接入电路用电器消耗电能为0.001J D、若电能表指示灯闪烁3次，则电能表的示数应为：
-
19、抗压强度是指受到外力施压时的强度极限．为了测量某岩石的抗压强度，小山取下来一块样品进行抗压力测试．如图甲所示，他将该材料样品平放在压力传感器上，闭合开关S，按下清零键（压力传感器上显示压力为0N），此时电流表的示数为 ， 接下来他在样品上施加压力F，并改变压力F的大小，进行多次实验．已知压力传感器的电阻R随压力F变化的关系如图乙所示，电源电压恒定不变，R为定值电阻，电流表的量程为。问：
（1）当压力增大时，电流表的示数将；
（2）当该材料将要破损时，小山发现电流表示数刚好达到满偏，压力传感器上显示压力为6000N，小山继续增大压力，由于忘记更换电流表的量程，导致电流表被烧坏；小山在实验室只找到一个最大量程为的电压表继续实验，为使电压表的示数随岩石所受的压力变大而变大，应该将其接在的两端；
（3）请你计算经过小山改装过的抗压力测试仪，所能测量的最大压力为多大？（写出必要的文字说明、表达式及最终结果）
-
20、在“测量电阻R阻值”的实验中，电路设计如图甲所示。
(1)、图甲中有一条导线连接错误，请你在这根导线上打“×”，并补画出正确的导线；(2)、实验前应将滑动变阻器的滑片P移到最端，闭合开关，发现电流表无示数，电压表的示数较大；则电路故障可能是；(3)、排除故障后，闭合开关，移动滑动变阻器的滑片P，当电流表示数为0.3A时，电压表示数如图乙所示，则其示数为V，未知电阻R=；(4)、小明多次移动滑动变阻器的滑片，记下每次对应的电流和电压值并求出对应的电阻值，多次测量的目的是；(5)、利用一个电压表和一个已知阻值为R0的定值电阻，同样可以测出未知电阻的阻值Rx ， 电路如图丙所示。请将以下实验步骤补充完整：①闭合开关S、断开开关S1 ， 用电压表测出待测电阻两端的电压U1；
②闭合开关S、S1 ， 记下此时电压表示数U2；
③未知电阻Rx阻值表达式：（用U1、U2和R0的关系式表示）。
