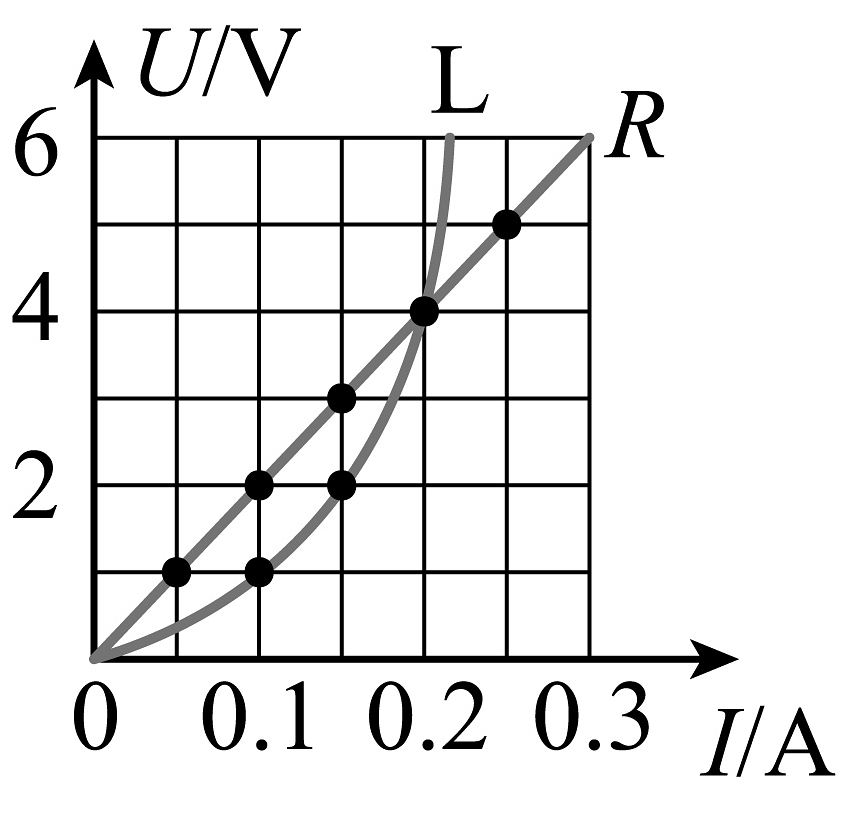

1、如图是小灯泡L和定值电阻R的阻值进行测量后，根据实验数据作出的U-I图像。若将L和R串联接在8V的电源两端，L与R的电阻之比为；若将L和R并联在2V的电源两端，在1min内，L与R消耗的电能之比为。
-
2、如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为V，灯泡L1与L2的电阻之比为。家常用的电风扇上容易布满灰尘，主要是因为旋转的扇叶与空气发生摩擦，使其带了电，说明带电体具有吸引的性质。
-
3、小明在家煮饭时，闻到了米饭的香味，这是现象。他使用的电饭锅额定功率是600W，正常工作10min消耗的电能为J，新能源太阳灶是一种烧水做饭的器具，太阳灶烧水时将太阳能转化为水的能。
-
4、图为神州十八号飞船返回舱进入大气层的画面，返回舱表面可产生高达2000℃的高温，这是能转化内能，能量转化情况相当于内燃机的冲程。
-
5、如图甲是某天然气浓度检测仪简化电路图，电源电压是定值电阻，是气敏电阻，开关闭合后，天然气气体浓度越大气敏电阻阻值越小，电流表和电压表的示数随气体浓度变化关系如图乙所示，则（ ）
A、R0的电阻值是10Ω B、电阻R0两端的电压与通过R0的电流成正比 C、该气敏电阻最大阻值是65Ω D、若该检测仪电源电压减小，电压表和电流表的示数比值减小 -

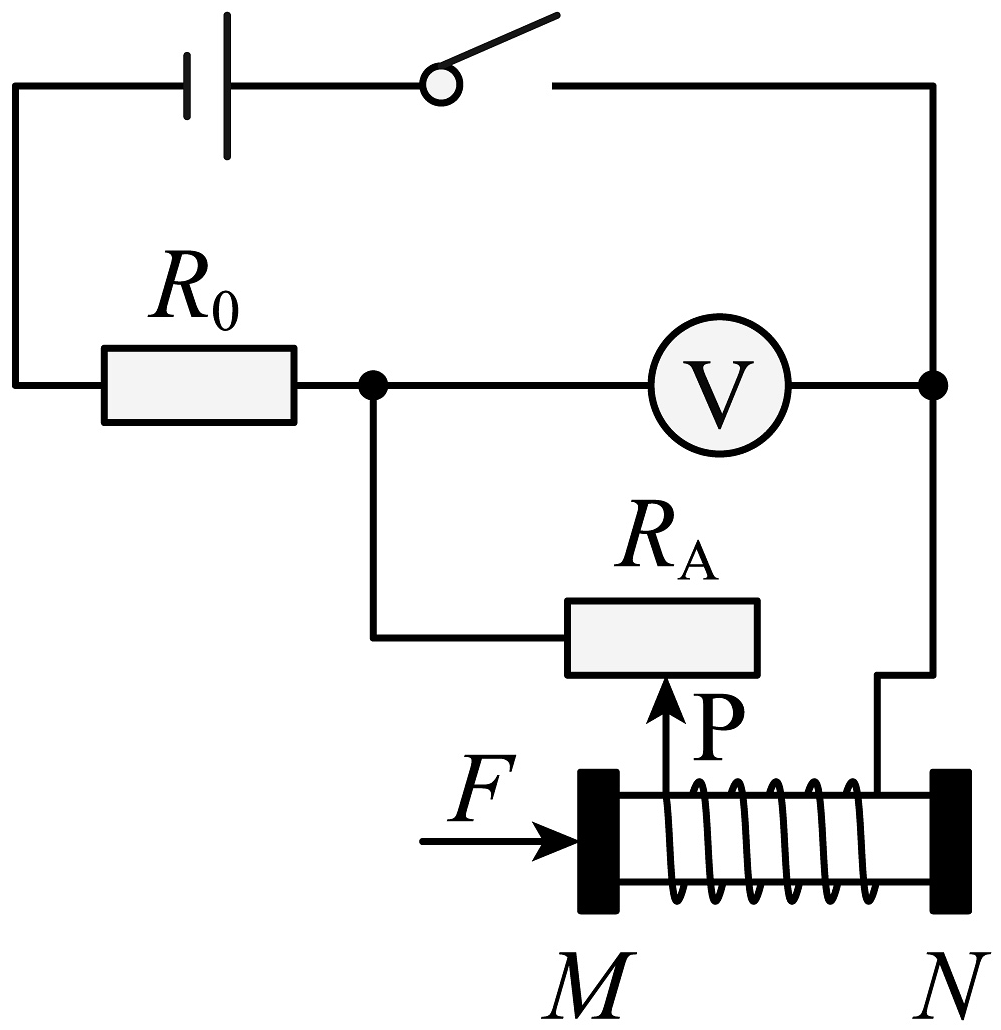

6、如图所示是一款电子握力计的电路原理图，均为金属板，固定不动，当握力增大时，则（ ）
A、滑动变阻器RA接入电路中的阻值变小 B、电压表示数增大 C、滑动变阻器RA的功率一定减小 D、电阻R0的功率减小 -
7、关于生活用电，下列符合安全用电要求的是（ ）
A、图甲：控制用电器的开关接在零线和用电器之间 B、图乙：家用电冰箱外壳可以不接地线 C、图丙：可以使用导线绝缘皮破损的插头 D、图丁：电动自行车应在规定位置停放充电 -
8、如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）
A、插座与照明灯之间是串联的 B、防护罩能防止进水所引起的安全事故 C、插座的额定电流是10A D、插座允许接入两个任意大功率用电器同时使用 -
9、1kW·h的电能可供下列家用电器正常工作时间最短的是（ ）A、节能灯 B、电冰箱 C、电烤箱 D、电饭煲
-
10、长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2 ， 且R1＜R2 ， 将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2 ， R1和R2的功率分别为P1和P2 ， 则下列判断正确的是（ ）A、I1=I2 B、I1＞I2 C、U1＞U2 D、P1＜P2
-
11、在“测量额定电压为2.5V的小灯泡电功率”的实验中，连接的电路如图甲所示，电源电压为3V。
(1)、本实验的原理是；(2)、按图甲连接好电路后，闭合开关S，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是；(3)、排除故障后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为W。此时滑动变阻器的电功率与小灯泡的电功率之比为；(4)、在实验中发现小灯泡灯丝的阻值随电压的变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是（选填“电压”“电流”或“温度”）。 -

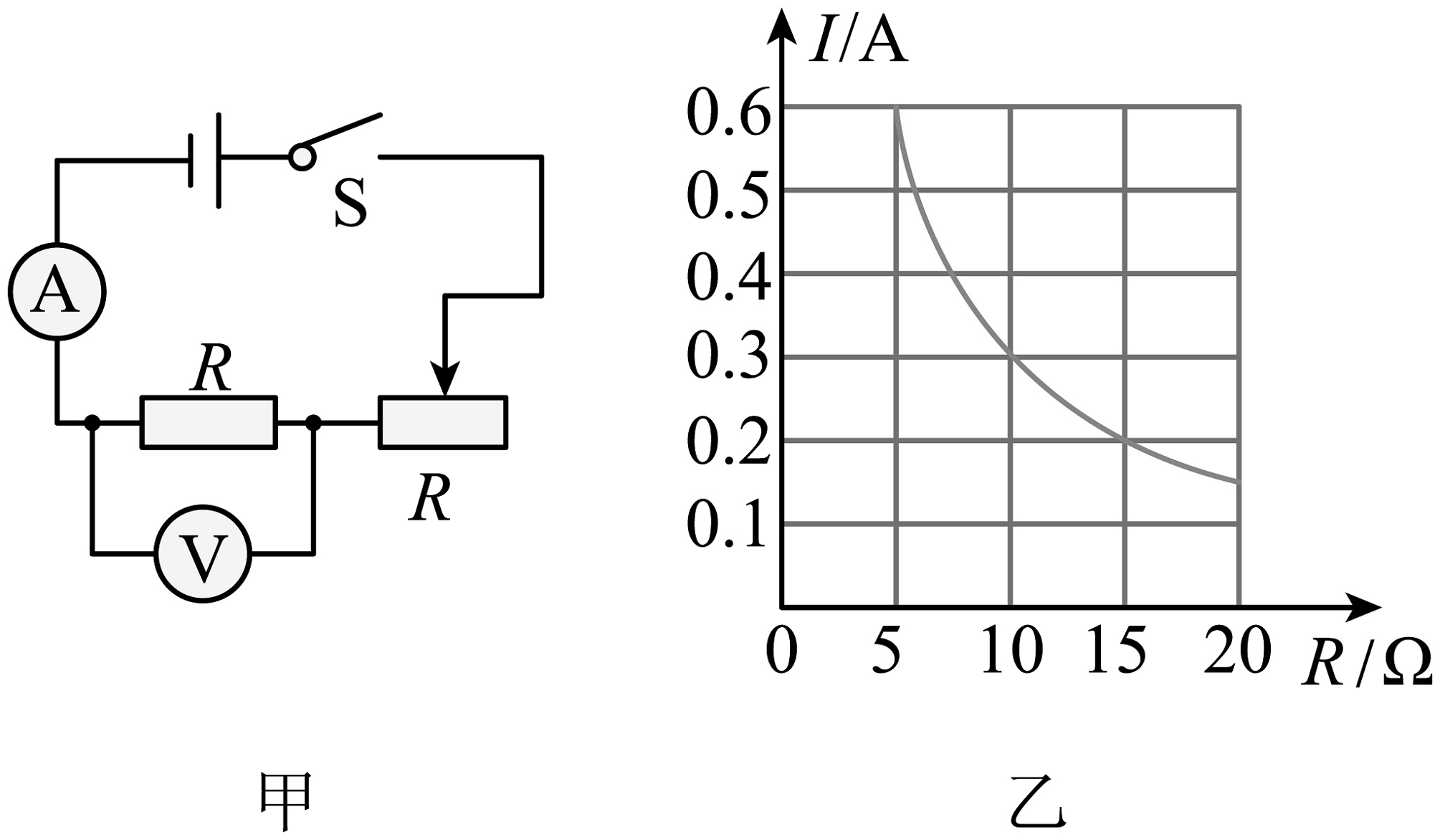

12、“探究电流与电阻的关系”时，电源电压为4.5V，滑动变阻器上标有“ 2A”字样，定值电阻有4个（、、、）。小宇同学设计了如图甲所示的电路。图乙是根据实验数据画出的定值电阻的关系图像。
(1)、滑动变阻器在此实验中的作用：①保护电路；②。(2)、将定值电阻由更换为时，应向（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持V不变。(3)、由图像可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成比。(4)、小宇继续探究，换接的定值电阻后，发现无论怎样移动滑片，都不能使电压表示数达到要求，为了完成这次实验，他采取的措施可行的是________（填字母）。A、调高电源电压 B、再串联一个的电阻 C、将电压表改接到滑动变阻器两端 -

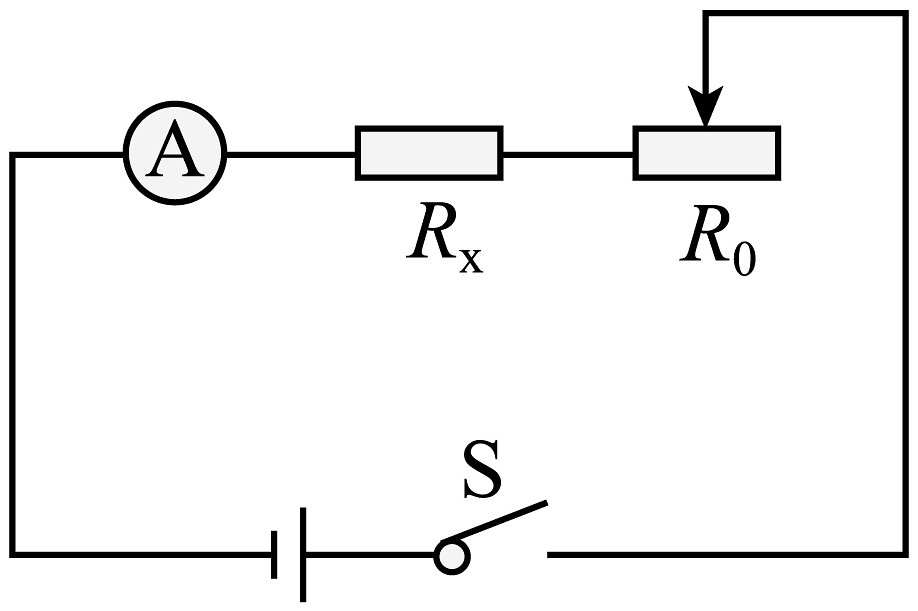

13、小红在测量未知电阻阻值的实验中，电压表已损坏，老师从实验室拿来一只最大阻值为R0的滑动变阻器，并设计了如图所示的实验电路，分别按如下步骤进行实验：
（1）闭合开关S，调节滑片位于最左端时，读出电流表的示数为I1；
（2）闭合开关S， ， 读出电流表的示数为I2；
（3）未知电阻的阻值：RX=。（用字母表示）
（4）教材中用“伏安法”测定值电阻阻值的实验中要进行多次测量，目的是。
-
14、学习了焦耳定律后，小明做了如图所示的实验，两个相同的透明容器中密封着等量的空气。
(1)、U形管中的变化反映密闭空气温度的变化；(2)、图中装置可以探究电流通过导体产生的热量与（选填“电流”或“电阻”）的关系；(3)、电流通过电阻R2与R1产生的热量之比为；(4)、若将R3更换为10Ω的电阻，（选填“仍能”或“不能”）完成该实验探究。 -

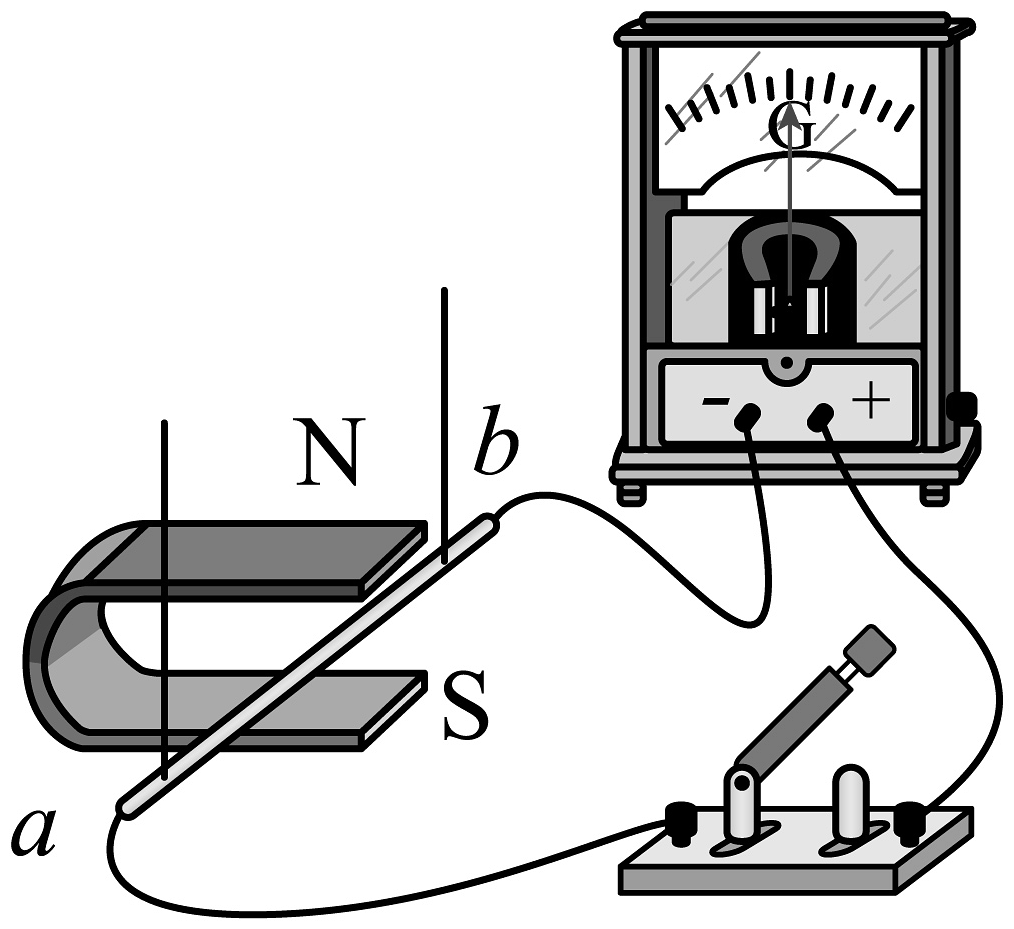

15、为了“探究导体在磁场中怎样运动才能产生电流”，采用图示装置进行实验：
(1)、将用细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，灵敏电流表的指针偏转；让导体在蹄形磁体中斜向上或斜向下运动，灵敏电流表的指针偏转；（选填“会”或“不会”）(2)、在这个实验中能转化为了电能。 -
16、
(1)、根据图甲的信息标出磁感线的方向，并在图中括号内标出静止小磁针的极性；(2)、如图乙所示，请用笔画线代替导线，将插座正确接入电路，并在虚线框内标明电路中的火线、零线和地线。 -
17、如图所示，为什么插线板一般不能同时接多个大功率用电器，否则容易发生危险。
-
18、如图所示的电路中，电源电压保持不变，电阻的阻值为。闭合开关S后，电流表的示数为1A，通过电阻的电流为0.6A。求：
(1)、电源电压；(2)、电路的总功率。 -

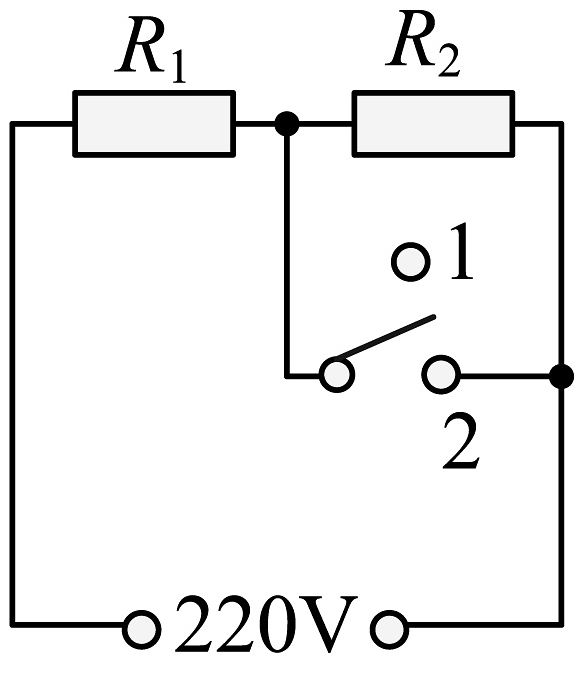

19、如图是某型号电饭锅的原理图，它有两个挡位，分别是高温烧煮挡和保温焖饭挡，已知 ， ， 则开关S置于（选填“1”或“2”）触点时是保温焖饭挡。电饭锅在高温烧煮挡正常工作2min产生的热量是J。
-
20、某品牌电动汽车的电池容量为 ， 正常工作电压为400V，充电时它将电能转化为能存储起来，充满电后它存储了J的能量。
