1、阅读材料并回答问题：
手机充电器的安全使用
我们给手机充电时，手机充电器将220V的电压降到5V左右，充电器内部会有电流通过。如果手机充满电后不及时与充电器断开，充电时间过长，可能会加速手机电池的老化，影响电池的使用寿命。
手机充电器插在插座上不给手机充电时，充电器内部也会有微弱的电流通过．利用功率计测量插座上未充电时充电器的电功率，如图甲所示，此时该充电器的实际功率约为0.2W。我国工信部调查显示：全国每天就有约2亿个闲置的充电器插在插线板上。
长期不拔充电器还会加速充电器内部元件的老化，从而增加充电器发生短路的概率。有的充电器发热严重，就可能会引发充电器的自燃自爆。近年来，就有因为长期不拔手机充电器造成火灾的新闻报导。
为了您和家人的安全，请您按照图乙中的温馨提示正确使用手机充电器。
(1)、安全使用手机充电器的做法是；（写出一个即可）(2)、插线板的按钮开关应该接在家庭电路线上，充电器发热严重是由于电流的效应导致的；(3)、如果按照每天充电2h，手机即可充满电。在我国拔掉手机后仍在插座上的充电器，一天浪费的电能约为kW·h。 -
2、某学校餐厅使用了一款智慧识别系统，该系统可以自动识别餐盘中食物的种类和质量，并在显示屏上显示出价钱，通过人脸识别系统自动扣费，某实践小组在了解智慧餐盘的工作原理后，他们利用电压恒为的电源，量程为的电压表和量程为的电流表（分度值），滑动变阻器A和B（最大阻值均为）等器材设计了一款自动称量装置，如图所示，使用时，物体的质量可以从标注质量后的电压表表盘上直接读出，当托盘不放物体时，变阻器A的滑片P恰好位于a端，滑片下移的距离与所放物体质量的大小成正比，每次放一个餐盘（未画出，质量统一为），每次测量前，变阻器B的滑片都需要调到阻值最大端，当放入质量为食物时，电流表示数为；当放入质量为食物时，电流表的示数为 ， 读取物体质量时需要调节变阻器B的滑片使电路中的电流保持不变，最后从电压表上读出物体的质量。
(1)、由电压表改装的电子秤刻度是否均匀？(2)、当电压表的示数为时，对应的食物质量是；(3)、该秤能测量食物的最大质量是多少？（写出必要的文字说明、表达式及最后结果） -
3、小理同学利用以下器材探究“电流与电阻的关系”：电源电压为6V，电流表、电压表、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器“25Ω，1A”和导线若干。
(1)、连接电路时，开关应 ， 且应将滑动变阻器的滑片移到最端；(2)、当接入的电阻R为5Ω时，闭合开关，电流表无示数，电压表示数很大，移动滑片，两表指针保持不动，若电路中只有一处故障，则故障是；(3)、排除故障后进行如下操作：①闭合开关，记录电流表示数；②移动滑片使电压表示数为时，记录电流表示数；③当接入的电阻R为10Ω时，闭合开关，重复步骤②；④当接入的电阻R为20Ω时，闭合开关，电压表示数大于U0 ， 为了完成此次实验，滑动变阻器的最大阻值不得小于Ω，更换滑动变阻器后利用测得的数据绘制出如图乙所示的图象，由图象得出当导体两端的电压不变时，通过导体的电流与导体的电阻成；(4)、在图乙中，定值电阻的阻值为5Ω和20Ω时，滑动变阻器的电功率分别为P1和P2 ， 则；(5)、完成上述实验后，小致又利用原实验器材，设计了如图丙所示的电路，测出了额定电压为2.5V的小灯泡的额定功率，请帮他将实验步骤补充完整：①闭合开关S、S1和S2 ， 调节滑动变阻器的滑片，使电压表示数为V时，小灯泡正常发光；
②闭合开关S、S1 ， 断开S2 ， 保持滑片位置不变，读出电压表示数为2V；
③闭合开关S、S2 ， 断开S1 ， 读出电压表的示数为4V；
④小灯泡的额定功率为W。
-
4、如图所示，在研究电热与哪些因素有关实验中，同学们猜想电热可能与电流大小、电阻大小以及通电时间长短有关。
（1）左侧密闭容器内电阻丝阻值为 ， 右侧密闭容器外部，将一个阻值为的电阻与这个容器内的电阻丝并联，目的是使通过左右两密闭容器内电阻丝的不同，右侧容器内电阻丝的阻值应为Ω，才能符合实验研究的要求；
（2）闭合开关一段时间后发现左侧U形管中液面高度无变化，但是右侧U形管的液面高度差逐渐变大，经检查电路没有出现故障，则原因可能是；
（3）经调整后发现左侧U形管中液面高度差大于右侧，根据这一现象可以初步得出：相同，通过电阻的电流越大，这个电阻产生的热量越多。
-
5、如图所示是“探究什么情况下磁可以生电”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。
（1）实验时通过观察来判断电路中是否产生感应电流；
（2）让蹄形磁体静止，当导体棒ab在磁场中（选填“左右”或“上下”）运动时，电路中会产生感应电流，这个过程中能转化为电能；
（3）如果将灵敏电流计换成可以观察磁场对通电导线的作用，根据这一原理制成了。
-
6、在“探究并联电路中电流的关系”实验中：
支路电流/A
支路电流/A
干路电流/A
0.30
0.16
0.46
（1）电路中应该选择规格小灯泡；
（2）小致想测量干路中的电流，连接的电路如图所示，检查电路时发现有一根导线接错了，请在这根导线上打上“×”，并改正；
（3）小致分别测量了灯泡、灯泡和干路中的电流，把数据记录在表格中，并得出结论：并联电路中，干路中的电流等于；
（4）请写出该实验需要改进的地方；。
-
7、长春市某社区开设了“幸福食堂”，既能减轻上班族的家务负担，又能解决老年人的吃饭问题，让居民乐享幸福“食”光。
（1）走进食堂能闻到饭菜的香味，这是现象，说明了分子在；
（2）燃烧天然气烹饪食物，天然气在燃烧时把化学能转化为能，其热值；当气温下降导致更多热量散失到空气中时，燃料的利用率。
-
8、2023年5月30日，神舟十六号载人飞船与空间站成功对接。
（1）火箭搭载飞船升空过程中，火箭外壳与空气摩擦会发热，这是通过的方式改变外壳内能；
（2）空间站利用太阳能电池板获得能量，太阳能来自于太阳内部的核变，从能源与可持续发展的角度看，太阳能属于能源，空间站的图像信号是通过传回地面的。
-
9、如图甲所示是智能化数显式圆规，它可以直接显示出所画圆的半径大小r。其内部等效电路图如图乙所示，OEF为一可旋转调节阻值的变阻器，当r增大时，即滑片P向顺时方向移动，反之，则向逆时针方向移动。闭合开关，则下列说法中正确的是（ ）
A、可以用铜丝制成变阻器的电阻丝 B、半径r增大时，电压表示数增大 C、半径减小时，电路的电流减小 D、圆规的数显表盘对应图乙中的电压表示数 -
10、寒冷的冬天，小鹏的爸爸为了防止小鹏写作业时把手冻坏，给他买了一款桌面暖风机。如图所示是一款暖风机的“挡位”旋钮，当由2挡位调至3挡位时，能够让室内更快的温暖起来。则相较于2挡，下列关于3挡说法正确的是（ ）
A、消耗电能更多 B、电功率更大 C、消耗电能更少 D、电功率更小 -
11、家用电器极大的方便了人们的生活，下列用电器的电流约为5A的是（ ）A、电视机 B、电冰箱 C、节能灯 D、空调
-
12、下列是家庭生活中的日常用品，其中通常情况下属于导体的是（ ）A、橡胶轮胎 B、塑料直尺 C、陶瓷茶杯 D、铁钉
-
13、小明在爬山时捡到一块形状不规则的特殊矿石，他想知道矿石的密度，设计如下实验方案。
（1）如图甲所示为小明正在对托盘天平进行调平，请指出他操作错误的是；
（2）纠正错误后分度盘的指针如图乙所示，应将平衡螺母向移动，直到天平水平平衡；
（3）小明用如图丙所示的方式测出矿石的体积；
（4）小明将矿石从量筒中取出，放入天平的左盘，天平横梁平衡时右盘中的砝码和标尺上游码的位置如图丁所示，则矿石的密度是多大？（写出计算过程）
（5）在利用天平测量矿石质量时，违反天平使用要求的操作是；
（6）为了准确测出这种矿石的密度，小明又找来一块同种材料的矿石，但由于体积较大，小明利用家里的电子秤、水杯、记号笔等工具同样测出了矿石的密度：
①用电子秤测出装有适量水的杯子总质量m1 ， 如图戊所示；
②将小矿石缓慢浸没在杯中，测得杯、水、小矿石的总质量m2 ， 如图戊所示，在水面到达的位置上做标记，然后取出小矿石；
③向杯中缓慢加水让水面上升至 ， 测得杯和水的总质量m3 ， 如图戊所示。根据以上测量，可得石块的密度为石=；（用已知量和测量量表示，水的密度用水表示）
（7）若②中取出小矿石时表面沾有水，会导致测量结果。
-
14、小明在“探究凸透镜成像的规律”的实验中：

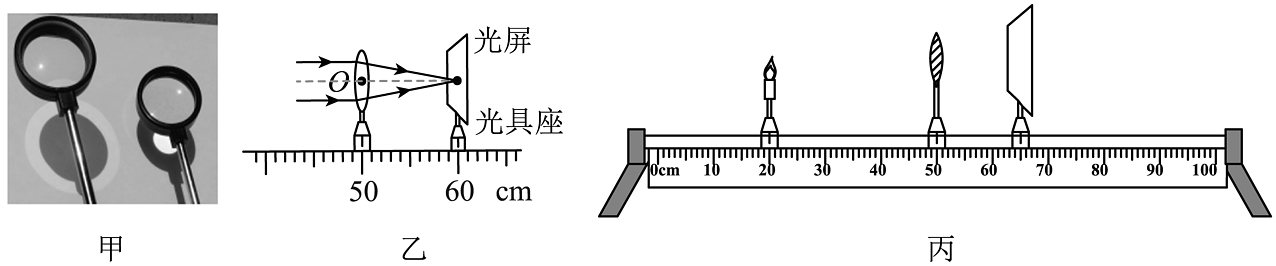

(1)、小明将一个凸透镜和一个凹透镜同时放在阳光下，看到的现象如图甲所示，则（选填“左边”或“右边”）的透镜是凸透镜；(2)、小明让一束平行于主光轴的光线经过凸透镜，移动光屏，某时刻在光屏上找到一个最小、最亮的光斑如图乙所示，则该凸透镜的焦距是cm；(3)、取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座20cm刻度线处，移动光屏到65cm的刻度线处，如图丙所示，会在光屏上得到一个清晰的倒立、的实像；(4)、保持蜡烛和光屏的位置不变，此时应将凸透镜移到cm刻度线才能再次得到清晰的像。生活中的就是利用了这样的成像原理；(5)、在第（3）问烛焰成清晰实像的基础上，把一个远视眼镜放在蜡烛与凸透镜之间，光屏上的像变的模糊了，为了在光屏上重新得到清晰地像，同学们想出了一种办法：所有器材位置都不变，换一个焦距更的凸透镜；(6)、实验结束后，他把凸透镜换成一个中间带针孔的硬纸板，其他器材不变，在黑暗的环境能看到光屏上成了像，该成像的原理是。要使光屏上像变大，可采取的操作是。 -
15、在“探究平面镜成像特点”的活动中：
(1)、在实验中用平板玻璃代替平面镜，如果有3mm厚和1mm厚的两块玻璃板，应选择mm厚的玻璃板做实验；(2)、实验过程中应点燃A蜡烛，小心地在玻璃板另一侧移动（选填“需要”或“不需要”）点燃的蜡烛B，直到与A蜡烛的像完全重合，这表明像与物的大小；记录下A、B两支蜡烛在纸上的位置如图乙所示，通过分析得出像与物到玻璃板的距离相等，像与物的连线与玻璃板垂直；(3)、在乙图的基础上，小明将蜡烛A向玻璃板靠近了10cm，则蜡烛A的像与蜡烛A之间的距离是cm；(4)、为了证实上述有关成像特点是否可靠，你认为接下来应采取的操作是；A.保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察、测量
B.保持玻璃板的位置不变，多次改变蜡烛A的位置，进行与上述（2）相同的操作
(5)、若实验时，玻璃板不与水平桌面垂直，如图丙所示，则发生的现象是________；A、蜡烛A仍然成像在蜡烛B处 B、蜡烛A成像位于水平面偏上方 C、蜡烛A成像位于水平面偏下方(6)、如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______；A、不动 B、向上移动 C、向下移动(7)、为了更好地研究像与物的关系，可采用彩色LED光源进行实验，实验室提供了“H、Ⅰ、J、K”4个字母形状的光源，最合适的是（选填字母）。 -
16、为了“探究光的反射定律”时，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，依据教材设计了如图所示的实验。
(1)、实验中还需要的器材是；(2)、若将一束光贴着纸板沿FO方向射到O点，光将沿图中的方向射出，因为在反射现象中，光路具有性；(3)、改变光束入射的角度，多做几次，记录每次光的径迹。取下纸板，测量ON两侧的入射角和反射角的度数，根据记录的多组数据得出的结论是；(4)、实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是___________；A、向纸板喷烟或雾 B、使光束垂直纸板射到O点 C、使光束贴着纸板射到O点(5)、当光按照上述步骤入射时，虽然纸板在同一平面内，但却不能在纸板上看到反射光束，这是因为。 -
17、同学们做“探究水沸腾时温度变化的特点”实验。
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
(1)、实验中某时刻温度计的示数如图甲所示，此时水的温度为℃；(2)、图乙中a、b所示是水中气泡上升情况，则图是水沸腾后的情况；(3)、水沸腾时继续吸热，水的温度；(4)、a、b两小组用相同的酒精灯完成实验，并绘制了如图丙所示的图像，由图像可知，温度变化快慢不同的原因是小组所用水的质量较少；(5)、水沸腾后能看到烧杯口周围有大量的“白气”产生，则“白气”是因为形成的；(6)、同学们查阅资料得到表信息，本次实验应选用测温物质为的温度计；(7)、老师将装有酒精的试管放入装有亚麻籽油的烧杯中（如图丁所示），用酒精灯给烧杯加热，发现当试管内的酒精沸腾时，烧杯中的亚麻籽油却没有沸腾，由此可知酒精的沸点比亚麻籽油的沸点。 -
18、为使火箭搭载的飞船更轻巧，飞船外壳和部分零件由钢制改为钛铝合金，其优点是。其中某钛铝合金零件，体积为57cm3；若用等质量钛制成，体积为52cm3；若用等质量铝制成体积为87cm3；则这个零件中铝与钛的质量比为。
-
19、如图所示，是一条盘山公路，当汽车在AB路段行驶时，司机会看不到BC路段的情况；为了看到BC路段情况，人们利用反射规律，应该在 （填“A”、“B”或“C”）位置安装一块面镜，根据你所学知识判断，该面镜最好是 面镜。
-
20、如图是小华在测量物体运动的速度时，拍摄小球从A点沿直线运动到F点的频闪照片，每隔0.2s闪拍一次，从A点到F点的过程小球做（选填“匀速”或“变速”）直线运动，小球从C点运动到E点的平均速度为m/s。
