1、如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为A，灯泡的阻值为Ω。
-
2、如图是一个灯泡L和一个定值电阻的图像。下列分析正确的是（ ）
A、甲为灯泡L的图线 B、当电压为0时，L与R的阻值均为0 C、将L和R串联在6V的电源两端，电路总电阻为 D、将L和R并联在6V的电源两端，电路总电阻为 -
3、如图所示，在家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻（选填“变大”或“变小”）：还要在连接处缠上几圈由（选填“绝缘体”或“导体”）制成的胶带，防止人体触电。
-
4、电冰箱通电后，制冷剂被压缩机从蒸发器内吸出、压缩后进入冷凝器，随后进入蒸发器……，通过这样的循环，实现制冷效果，如图所示。下列说法正确的是（ ）
A、制冷剂需选用不容易汽化的物质 B、制冷剂需选用汽化吸热能力弱的物质 C、制冷剂在冷凝器内液化放出热量 D、打开工作中的冰箱门，最终能使整个房间内降温 -

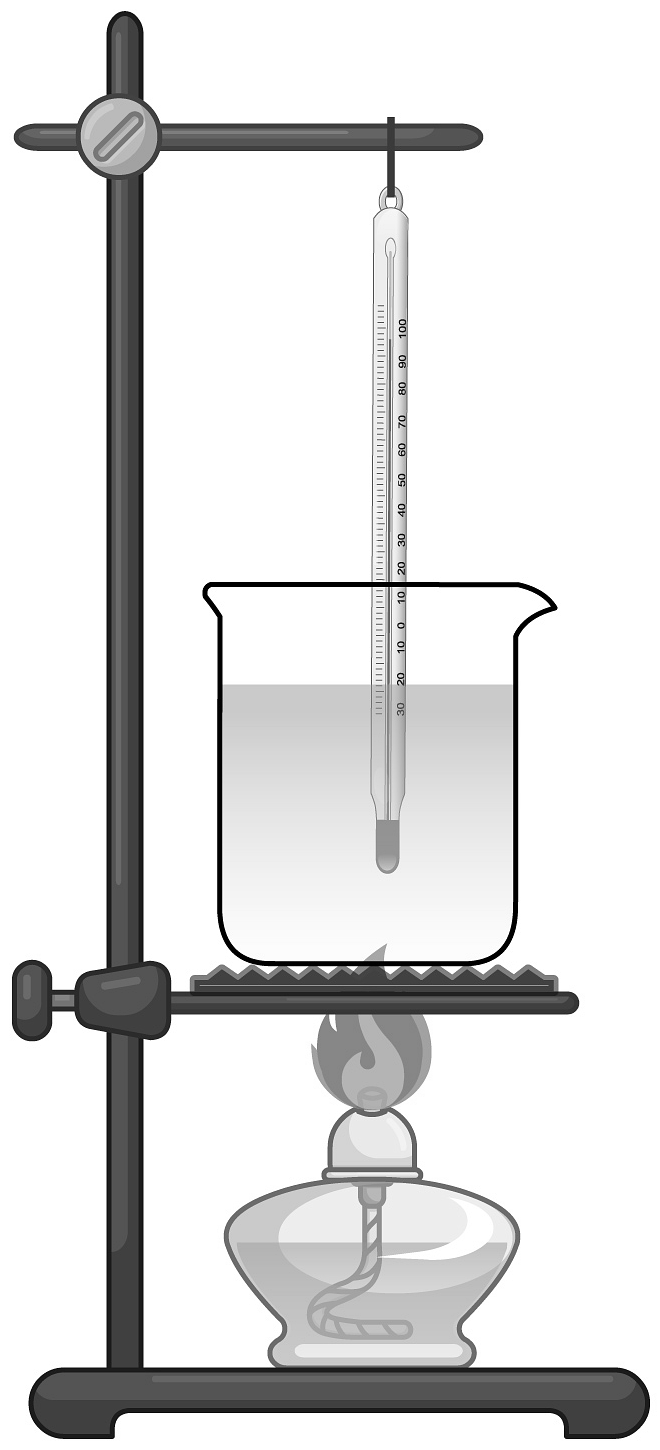

5、中国工程师利用焦炉气中的氢气与工业尾气中的二氧化碳，合成液态燃料，作为第19届亚洲运动会主火炬的燃料。工程师在科普馆用如图所示的装置为同学们演示模拟实验，测量该燃料的热值。
①在空酒精灯内加入适量该液态燃料，得到“燃料灯”；
②在空烧杯内加入水，测得水的初温为 ， 点燃“燃料灯”开始加热；
③当水恰好沸腾时，立即熄灭“燃料灯”，测得“燃料灯”消耗燃料。
已知实验时气压为1标准大气压，用该装置加热水的效率为42%。求：
(1)、此过程中，烧杯内水吸收的热量；(2)、该液态燃料的热值。 -
6、燃气灶烧水时，把质量为2kg、初温为15℃的水加热到100℃，共燃烧了0.025m3天然气（假设天然气完全燃烧）。已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3。求：
(1)水吸收的热量
(2)天然气完全燃烧放出的热量；
(3)燃气灶烧水时的效率。
-

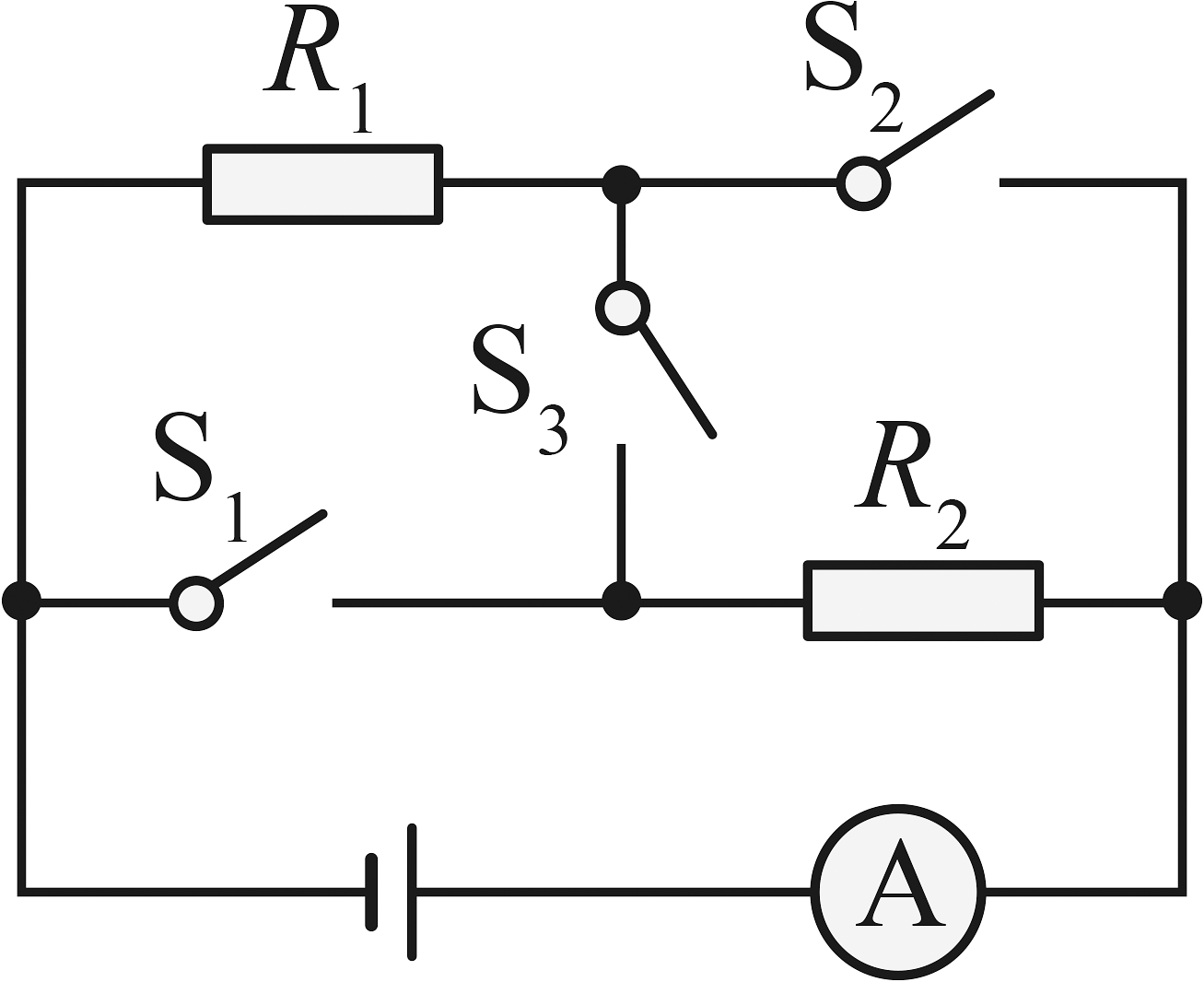

7、如图所示，电源电压恒定，R1=30Ω，R2=60Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。求：
(1)、当开关S3闭合，S1、S2都断开时电路中的总电阻；(2)、电源电压；(3)、当开关S3断开，S1、S2都闭合时，电流表的示数。 -
8、某同学认为“由变形可得这就表明，导体的电阻跟它的电压成正比，跟它的电流成反比。”这种说法对吗？为什么。
-
9、如图甲所示是小华用“伏安法”测量未知电阻R的实物电路图。
(1)、请将图甲电路补充完整，要求当滑动变阻器的滑片向右滑动时，电流表示数增大；(2)、连接电路时，应将开关；滑动变阻器的滑片P应滑到最左端，目的是；(3)、正确连接电路后，闭合开关，电流表指针不偏转，电压表指针摆动，出现这种现象的原因是；(4)、排除故障后，闭合开关，改变滑动变阻器滑片P的位置，当电压表的示数为2.5V时，电流表的示数如图乙所示，则该电阻的测量值R=Ω。 -
10、有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为A，此时元件B的电阻是Ω．
-
11、有两个定值电阻R1=4Ω和R2=6Ω，串联后接到某电源上，那么两电阻两端的电压之比U1：U2= ， 电路的总电阻为Ω；如果将他们并联接入电路，则通过两个电阻中的电流之比I1：I2=。
-
12、酒精灯里有100g酒精，若燃烧掉一半，则剩余酒精的比热容 ， 热值 ． (均选填“变大”“不变”或“变小”)
-
13、当某导体两端的电压是6V时，通过它的电流是0.3A，则该导体的电阻是Ω；当它两端电压增加为12V时，通过该导体的电流为 A。
-
14、一小灯泡两端加2.5V电压时，通过灯泡的电流是0.3A，通电2min电流做功 J，消耗电能 J。
-
15、把一根电阻线均匀拉长，它的阻值将。（填“变大”、“变小”或“不变”）
-
16、一节干电池的电压是 ， 家庭电路的电压是 ， 对人安全的电压是。
-

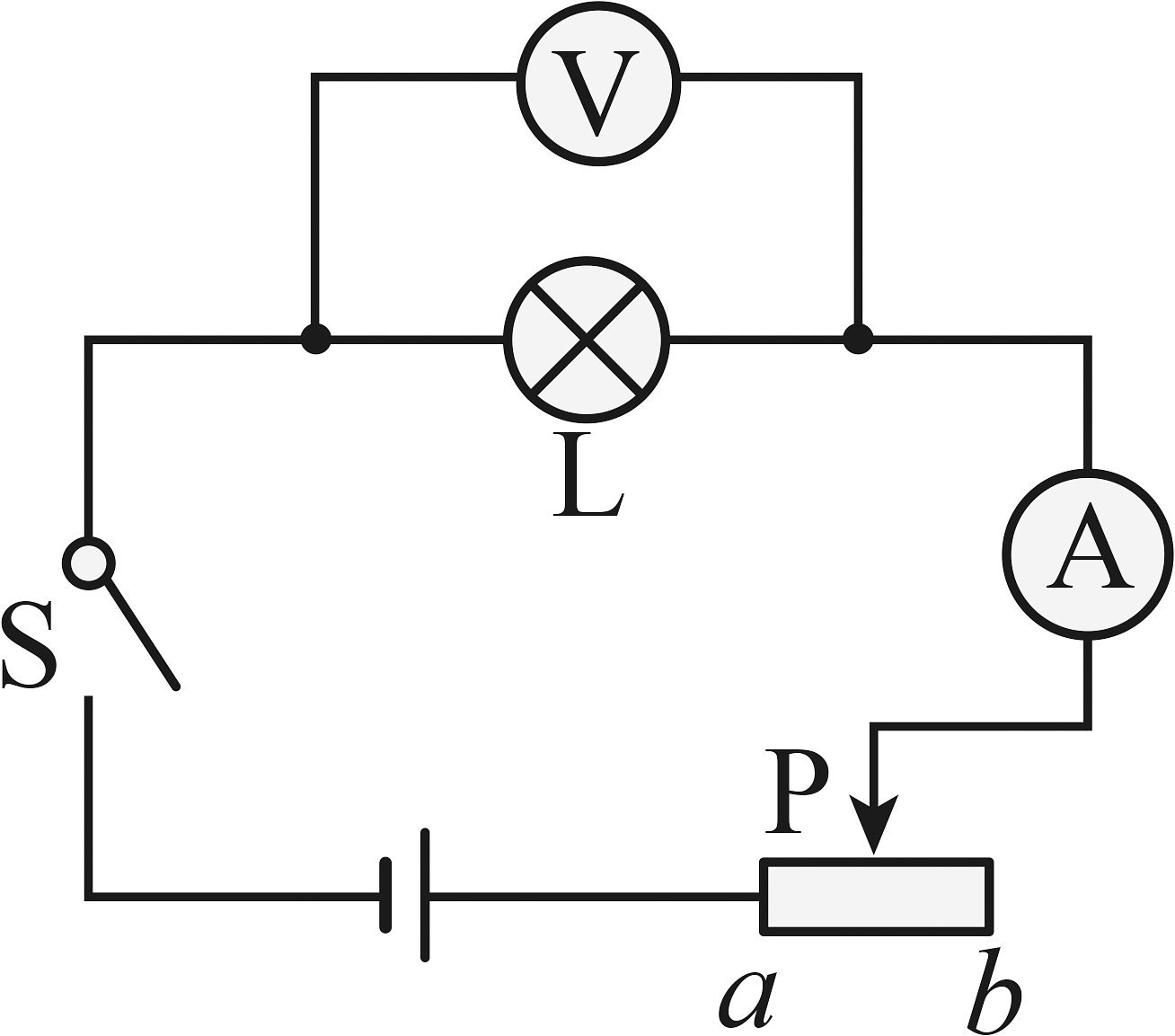

17、如图所示，S闭合后，灯L发光，当滑动变阻器的滑片P由a端向b端移动时（ ）
A、灯L变亮，电流表示数变大，电压表示数变大 B、灯L变暗，电流表示数变小，电压表示数变小 C、灯L变亮，电流表示数变大，电压表示数变小 D、灯L变暗，电流表示数变小，电压表示数变大 -

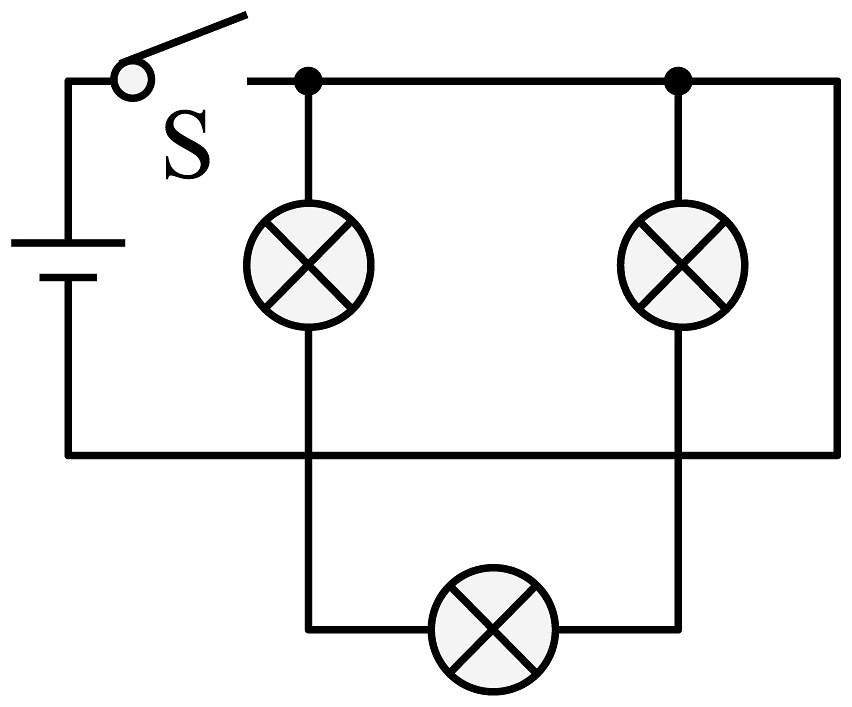

18、在如图所示电路中，开关S闭合后，三盏灯属于串联的电路是（ ）A、
B、
C、
D、
-
19、如图所示，在上海召开的首届进口博览会中，由德国瓦德里希科堡机床制造有限公司带来的巨无霸“金牛座”铣床长、宽、高 ， 与地面的接触面积达 ， 总重近吨，价值约万欧元。它对地面的压强为帕。铣床在对工件进行切削加工时，工件的质量 ， 密度。（选填“变大”、“不变”或“变小”）
-
20、2022年6月25日，运载火箭将神舟十四号飞船送向太空，发射时运载火箭向下喷射高温气体，获得向上的推力，这说明力的作用是；在推力的作用下，飞船的速度变快，这说明力能改变物体的 ， 神舟十四号飞船的惯性将（不计燃料的减少，选填“变大”“变小”或“不变”）。
