  • 1、阅读材料，回答问题。

    图1是某款油电混合动力汽车，同时装备两种动力来源——热动力源(内燃机)与电动力源(电池与电动机)。混合动力汽车主要由一台内燃机和一台电机组成，这台电机既可以充当电动机，也可以充当发电机，汽车启动时内燃机不工作，由蓄电池为电动机供电提供动力，当汽车需要高速行驶或电池电量过低时，改由内燃机工作，为汽车提供动力，同时能通过电机给蓄电池充电。

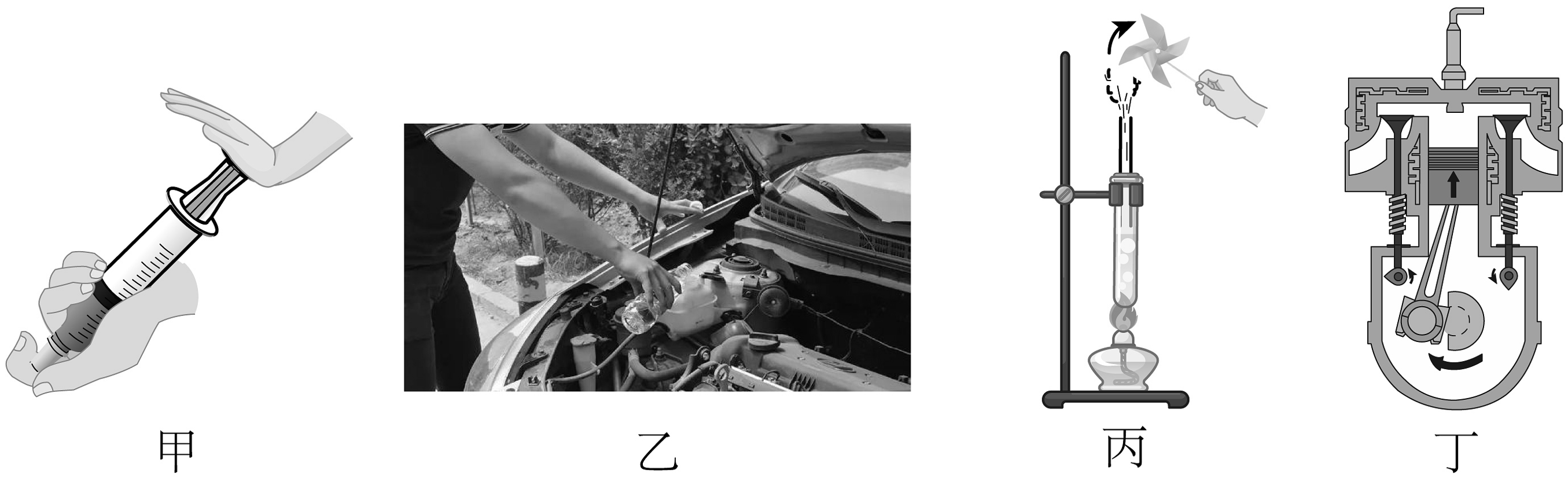

    (1)、油电混合动力汽车高速行驶时动力系统没有用到图 3 中哪幅图蕴含的物理知识？(填字母)。
    (2)、如图 2 所示是四缸汽油机一个汽缸工作循环的四个冲程，工作循环的顺序是 ， 其中涉及能量转化 的有 ， 如该内燃机飞轮转动速度为 3600r/min ，则每秒完成做功次。
    (3)、如果测试员驾驶该汽车时是完全由汽油机提供动力，汽车与驾驶员的总质量为 4000kg ，汽车在平直公 路上以 90km/h的速度匀速直线行驶了1h ， 消耗汽油 10L ，汽车所受的阻力是总重力的 0.2倍。则：完全燃烧 10L汽油放出的热量为 J；汽车的牵引力为  N。(q汽油=4.6×107J/kg，P汽油=0.8×103kg/m3 ， g=10N/kg)

    查看解析

  • 2、汽车的发动机工作时，吸入汽缸的汽油和空气的比例，决定了汽车的动力性能和经济性能．某  汽车四冲程汽油发动机的汽缸总排量为 2 L(发动机每个工作循环吸入或排出的流体体积称为汽缸排量) ，发 动机工作时，吸入汽缸的是由汽油和空气所形成的混合物，混合物的密度ρ =1.44 kg/m3 ， 汽油和空气的 质量比为1： 15，汽油的热值q=4.5×107J/kg.如果发动机曲轴 1min转动 3 × 103r，发动机的效率为 40%，那么，在这种情况下：
    (1)、汽车1min做的有用功是多少？
    (2)、汽车在平直公路上匀速行驶时受到的阻力f=3×103N，汽车行驶的速度是多少？

    查看解析

  • 3、小明同学学习了伏安法测电阻。实验中小明发现电 压表坏了，他利用实验室备有的下列器材测出了待测电阻Rx 的阻值。

    A.待测定值电阻Rx ：阻值在 7− 9Ω之间

    B. 电阻箱R '

    C. 电流表A：测量范围 0～0.6A ，0～3A D. 电源E： 电源电压恒定，大约为 4V

    E.单刀双掷开关(双向开关)S及导线若干。

    为了较精确地测出待测电阻Rx 的阻值，小明设计了如图所示的电路。

    (1)、伏安法测电阻的原理为R =  。在小明设计的电路中， 电流表的量程应选A。
    (2)、小明按正确的操作，将开关掷向a ，读出电路稳定后A表的示数(记为I) ，又将开关掷向b ，调节的 阻值，使电流表示数为 ， 读出此时电阻箱的阻值为R0。请你写出用测得的物理量表示的Rx 的表达式：Rx  =。
    (3)、这种测量方法与“曹冲称象 ”方法相似，称为法。

    查看解析

  • 4、如图是小明做“探究什么情况下磁可以生电 ”的实验装置。

    (1)、实验时，小明通过观察来判断电路中 是否产生感应电流。
    (2)、小明进行了如图乙所示的 5 次操作，其中能产 生感应电流的是(选填所有符合要求的操  作序号)。这个实验中把能转化为电能，水 电站的机就是根据这一原理进行发电的。
    (3)、完成实验后，小明认为实验现象不太明显，请 你提出一条改进措施：。
    (4)、若将图中灵敏电流计换成 ， 可用来探究 通电导体在磁场中是否受到力的作用。

    查看解析

  • 5、小红和同学在做“探究导体中电流与电阻的关系 ”的实验中，实验器材有：4节干电池、电流  表、电压表、四个定值电阻(5Ω 、10Ω 、20Ω 、30Ω各一只) ，滑动变阻器M(30Ω 2A) 、N(60Ω 1A)以及开关、 导线若干：

    (1)、图甲的电路中， 甲为  、乙为  (选填“ 电压表 ”或“ 电流表 ”)。
    (2)、电路连接完成后，滑动变阻器滑片应移到B端， 目的是。
    (3)、闭合开关，电流表无示数， 电压表有示数，可能的电路故障是。
    (4)、排除故障后，小红先将 5Ω的电阻连入电路中，移动滑动变阻器的滑片至适当位置，电流表的示数如图乙 所示，为A 。她接下来用 10Ω的电阻替换 5Ω电阻后，移动滑动变阻器的滑片，眼睛应注意观察(选填“ 电流表 ”或“ 电压表 ”) ，直至其示数为V。

    查看解析

  • 6、
    (1)、如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1 控制，压缩机M由开关S2 控制。根据 题意，将图连接完整，并符合安全用电原则。

    (2)、如图，小磁针静止在地球赤道正上方，请标出小磁针的N极和地磁场磁感线的方向.

    (3)、请把电路补充完整。已知电源电压 3V 。要求： 电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。

    查看解析

  • 7、如图所示是飞船与空间站完成对接时的情景， 以空间站为参照物，飞船是的；空间站利用太阳能电池板获得能量，太阳能来自于太阳内部的核  变；空间站的图像信号是通过 波传回地面的。

    查看解析

  • 8、随着 2019 年 5G预商用的时间议程日益临近，各大运营商纷纷布局 5G网络， 抢占应用市场，即将到来的 5G手机是通过  来传递信息；其在真空中传播速 度是  m/s ，如图所示是表示音频、视频和射频三种信号的波形示意图，其中 频率最低的是  信号.

    查看解析

  • 9、如图所示为一种温度自动报警器的原理图，水银温度计的玻璃管中封入 一段金属丝， 电源的两极分别与水银和金属丝相连，当温度达到金属丝下  端所指的温度时，电流通过电磁铁的线圈产生  ， 吸引衔铁，电铃响起， 发出报警信号，电磁铁的a端为  极，若将温度计上端的金属丝向下调  整，则报警温度将  (填“升高 ”或“ 降低 ”) .

    查看解析

  • 10、一个阻值为 10Ω的定值电阻，它两端电压为 3V时，通过它的电流是A. 当通过它的电流为1.5A时， 它两端的电压是  V. 当通过它的电流为 0时，它的电阻为Ω .

    查看解析

  • 11、不断弯折铁丝，弯折处铁丝的温度升高，是通过  的方式增大铁丝的内能；把铁丝放在火上烤，铁 丝的温度升高，是通过  的方式增大铁丝的内能；如果仅仅发现铁丝温度升高了，你 (填“能 ”或 “不能 ”)判断是用哪种方式使它温度升高的。

    查看解析

  • 12、小致同学家的电能表面板如图所示，图中电能表的示数为 kW·h。如果只将某用电器单独接在该电能表上工作 10min ，电能表上的指示灯闪烁 了 160次，那么该用电器在上述时间内消耗的电能为 J ，该用电器功 率为  W。

    查看解析

  • 13、如图所示是家庭电路中的某一部分， 电工师傅按下面的顺序进行检测：①闭合S1 ，灯L1 亮；②断开S1 ， 闭合S2 ，灯L2 不亮；③再用试电笔测a 、b 、c 、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是(    )

    A、灯L2短路 B、灯L2 所在支路断路 C、c 、d两点间断路 D、c点左侧的零线断路

    查看解析

  • 14、如图所示，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。在这个过程中，能量转化的顺 序为(    )

    A、内能−机械能−化学能 B、化学能−内能−机械能 C、机械能−内能−化学能 D、内能−化学能−机械能

    查看解析

  • 15、如图甲是小灯泡L和电阻R的I−U图象。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1 时，电流表 的示数为 0.5A 。电源两端电压保持不变，下列说法中正确的是(    )

    A、只闭合S1时，小灯泡L的电阻为 2Ω B、只闭合S1时，小灯泡L的功率为 8W C、再闭合S2后， 电路总功率的增加量为 2.8W D、再闭合S2后，1min  内电阻R产生的热量为 48J

    查看解析

  • 16、小明家里有两只加热方式不同的水壶，甲是用天然气加热的水壶，乙是电热水壶．已知燃气灶用最大火力烧水时每小时燃烧 0.16m3 天然气，加热水的热效率为 60%；天然气的热值为3.5×107 J/m ， 价格约为 3 元/m3 ， 电热水壶工作时的功率为 2000W，加热水的热效率为 80%，当地居民用电的价格约为 0.5 元kwH，小明要将 2升的水在 1 标准大气压下烧开，c水=4.2×103 J/(kg⋅°C),ρ水=1.0×103 kg/m3 。
    (1)、求水吸收的热量；
    (2)、请你从省时和省钱两个角度中任选一个，通过计算说明用哪只壶更省时或更省钱。

    查看解析

  • 17、如图所示是一辆无人配送车。若该无人配送车装运快递后的总重为 6000N，在某小区的平直道路上匀速行驶了 60m，用时 40s，此过程中受到的牵引力为 600N，轮胎与地面接触的总面积为800cm2。通过计算回答：该无人配送车在 40s 的时间里；

    (1)、对水平地面的压强是多少？
    (2)、牵引力做功是多少？
    (3)、牵引力做功的功率是多少？

    查看解析

  • 18、超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为 3V，定值电阻 R0 规格可选，电压表（选 0~3V 量程），力敏电阻 R 的阻值随所受压力 F 变化关系如图乙所示。力敏电阻 R 上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g 取 10N/kg）

    (1)、若货车模型总质量为 1.5kg，则其所受重力为  N；
    (2)、如果用图甲所示电路检测，当定值电阻 R0 一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越；
    (3)、小枫将电压表改接到定值电阻 R0 两端后，如图丙所示，且将电压表 2V 刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过 2kg，则 R0 阻值应为Ω。

    查看解析

  • 19、某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持 3V 不变，定值电阻的阻值为 4Ω，滑动变阻器的规格为“20Ω 0.5A”。

    (1)、该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；。
    (2)、正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是A。这位同学实验操作的不足之处是；
    (3)、该同学完成了预先设计好的表格中的 4 次实验，将得到的实验数据填入表格。

    电压U/V

    0.3

    0.6

    0.9

    1.2

    1.5

    1.8

    2.1

    2.4

    电流I/A

    0

    0.15

    0.23

    0.30

    0.38



    分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的 4 次实验中，他还能完成次。

    查看解析

  • 20、实验小组在探究凸透镜成像规律的实验中：

    (1)、图甲中，点燃蜡烛后，光屏上恰能成清晰的像， （填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案：

    方案一：仅将光屏向移动一段距离；

    方案二：仅换用焦距较的凸透镜。

    (2)、某同学利用焦距为 20cm 的凸透镜观察指纹，保持指纹到眼睛的距离为 40cm 不变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼睛通过凸透镜在另一侧能成（填“倒立缩小”“倒立放大”或“正立放大”）的像。

    查看解析
