1、如图甲所示电路中，当闭合开关S时，两灯泡均发光且两个电压表（理想电表）的指针偏转角度相同（如图乙）。下列说法正确的是（）

A、灯L₁和L₂并联 B、电压表V₂测的是L₁的电压 C、L₁两端电压为4.8V D、若开关S断开后，电压表V₁示数不变

查看解析
2、2024年1月17日晚，搭载天舟七号货运飞船的长征七号遥八运载火箭在文昌发射场点火升空，随后将飞船精准送入预定轨道，中国载人航天工程2024年发射任务首战告捷。下列有关说法正确的是（）

A、火箭升空过程中，外壳与空气摩擦会通过做功的方式改变其内能 B、火箭使用液氢做燃料，是因为液氢的热值大 C、火箭升空过程中相对于地面是静止的 D、天舟七号货运飞船加速升空过程中，动能转化为重力势能

查看解析
3、在某次电学实验过程中，粗心的小华把电流表并联在灯L₁的两端，如图所示。此时如果闭合开关，一定不会发生的现象是（）

A、灯L₁被烧毁 B、电流表无示数 C、灯L₁不亮，L₂亮 D、两灯都不亮

查看解析
4、如图所示是某实践小组设计的一种测定油箱内油量的装置，其中R₀是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆OP连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列有关该装置的说法正确的是（）

A、油量表是由电压表改装的 B、当油面上升时，滑动变阻器接入电路中的电阻变大 C、当油面升高时，油量表示数变大 D、拆除定值电阻R₀ ，油量表始终可安全工作

查看解析
5、小星用毛皮摩擦过的橡胶棒接触验电器M，发现验电器M的金属箔片张开。接着他用带有绝缘柄的金属棒将验电器M和不带电的验电器N的金属球连接起来，如图所示，发现验电器N的金属箔片也张开，下列说法正确的是（）

A、若用手触摸金属棒，M、N的金属箔片张角不变 B、验电器原理是异种电荷相互吸引 C、金属棒中的电流方向是从N到M D、毛皮摩擦过的橡胶棒带正电荷，说明摩擦过程中橡胶棒失去了电子

查看解析
6、秋天用塑料梳子梳头发时头发容易被梳子“粘”起。下列现象中“粘”的原因与其相同的是（）

A、两个底面削平的铅柱挤压后能“粘”在一起 B、干燥的天气里，化纤布料的衣服容易“粘”灰尘 C、夏天吃冰棍，舌头容易被“粘”在冰棍上 D、用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口

查看解析
7、自然界的各种现象互相联系，能量之间的相互转化也非常普遍。以下现象与其主要发生的能量转化对应关系正确的是（）

A、电池充电——化学能转化为电能 B、燃料燃烧——化学能转化为内能 C、来回迅速摩擦双手——内能转化为机械能 D、太阳能电池——太阳能转化为化学能

查看解析
8、下列选项是内燃机的四个冲程，其中与图甲所示过程的能量转化相同的是（）

A、 B、 C、 D、

查看解析
9、下列是小明同学在学习九年级物理时，所做的有关常见电压、电流值的部分笔记，其中说法正确的是（　　）

A、人体的安全电压为36V B、一节全新干电池的电压为1.5V C、家庭节能灯中的电流约为1A D、我国家庭电路的电压为380V

查看解析
10、进一步探究
电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过程中，经过开关的电流方向是（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V
2
8
2
电荷量Q/C
4×10^-3
6×10^-3
2×10^-3
5×10^-3
电容C/F
2×10^-3
0.75×10^-3
1×10^-3
2×10^-3
(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=。
(3)请把表格补充完整。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为 $C = \frac{ε S}{d}$ （ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时， $\frac{1}{C} = \frac{1}{C_{1}} + \frac{1}{C_{2}} + \dots \frac{1}{C_{n}}$ ，（C表示总电容，C₁、C_2.……C_n表示各电容器的电容）。现有两个极板面积分别为S₁、S₂ ，极板间的距离分别为d₁、d₂的平行板电容器串联接到电压为U的电源上，则总电容C= ，总共能够储存的电荷量为。

查看解析
11、如图所示的电路中，电源电压保持不变，闭合开关S，若电路中只发生一处故障，且只发生在灯L或电阻R上。

(1)、两电表的示数都突然变大，该电路中出现的故障可能是；

(2)、两个电表示数一个变大，一个变小，该电路中出现的故障可能是或者。

查看解析
12、如图所示，在一根榻跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端。可以用图示的测通器来测试，其操作过程如下：

(1)、将导线的A和B两端相连，将测通器的m连接在D上，当n连接F时小灯泡发光，连接E时小灯泡不发光，由此可以确定为同一导线的两端（填字母，下同）。

(2)、为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将另两根导线辨别开。

查看解析

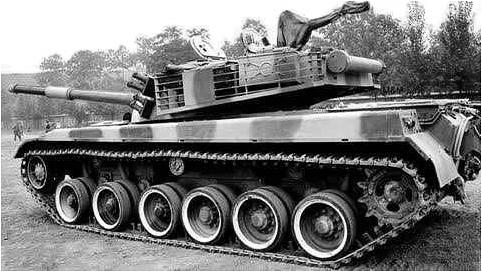

13、如图所示是我国新装配的水陆两用坦克，配备的是柴油发动机，在水中的最大行驶速度为5m/s，其效率为40%，输出功率为430kW。求：
（1）该坦克在水中以最大速度匀速行驶10min的路程是多少？
（2）该坦克在水中以最大速度匀速行驶10min，该坦克发动机所做的功是多少？
（3）该坦克发动机的牵引力为多大？
（4）该坦克在水中以最大速度匀速行驶10min消耗多少千克柴油？（柴油的热值q=4.3×10⁷J/kg）

查看解析
14、同学们在“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，规格、材料如表所示，小兵、小红两位同学做出了如下猜想：
①导体的电阻与导体的长度有关； ②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
为了验证上述猜想，他们设计了如图所示的实验电路：
编号
材料
长度/m
横截面积/mm²
A
镍铬合金
0.5
0.8
B
镍铬合金
1.0
0.8
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.8
（1）在M、N之间分别接上不同的导体，通过观察电流表示数或者小灯泡的亮度来比较电阻的大小，用到的物理方法是，小灯泡除了也能显示电流大小外，在电路中还能起到的作用；
（2）为了验证上述猜想③，应该选用编号两根电阻丝进行实验；
（3）选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）；
（4）为了验证猜想①小红分别将A和B两电阻丝接入电路中M、N两点间，发现电阻丝A接入时电流表示数较大，说明其电阻较﹔由此，得到的结论是：材料与横截面积相同的电阻，长度越，电阻越大；
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线这样就（选填“增大”或“减小”）了输电线的电阻，从而可以减小输电线上的电能损失。

查看解析
15、小明同学对串联电路电压规律进行了探究。

(1)、请根据你将图甲的实物电路连接完整，并将电压表接入电路，使它测量灯 $L_{1}$ 两端的电压。

(2)、在连接电路时，开关必须。

(3)、闭合开关，发现电压表示数为零，则小灯泡的故障可能是 $L_{1}$ 或 $L_{2}$ 。（填“短路”或“断路”）

(4)、测出 $L_{1}$ 两端 $U_{1}$ 、 $L_{2}$ 两端 $U_{2}$ 、电源两端电压U记录在如表表格中，小明分析实验得出结论：串联电路中，电源两端电压等于于各用电器两端电压之和。小兰认为此结论不科学，接下来应该进行的操作是。
$U_{1} / V$
$U_{2} / V$
$U / V$
1.4
1.4
2.8

查看解析
16、小明通过实验探究串联电路：
（1）按照下图把两小灯泡串联在电路中，闭合开关后发现灯L₁较亮，灯L₂暗一些。他的解释是：电流从电源正极出发流过a点、L₁、b点、L₂、c点，再经过开关S，回到电源负极，电流会逐渐减小，所以灯L₁较亮，L₂较暗。
（2）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在下边方框内画出你的设计电路图；
（3）为了解释小明是错的，你所设计电路应该看到实验现象是：。
（4）一个电流表分别接在a、b、c三处去测量电流值I_a、I_b、I_c ，发现。

查看解析
17、同学们为了“探究物体吸收的热量与物质种类的关系”，利用如图所示的实验装置进行实验，并记录数据如下表所示，请你根据表中的数据回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48

(1)、实验中，除了要在两个相同的烧杯中分别加入相同质量的水和食用油，另外还应选择两个完全相同的电加热器，选择电加热器比选用酒精灯加热更好的原因是；

(2)、若使水和食用油升高相同的温度，需要的加热时间更长，的吸热本领更强；

(3)、图像（选填①或②）表示的是食用油的温度随时间的变化图像；

(4)、根据表格中的数据，可得出食用油的比热容和水的比热容之比是。

查看解析
18、如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求：①电压表测小灯泡两端电压；
②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。

查看解析
19、在如图所示的电路中，下列说法正确的是（）

A、当闭合开关 $S_{1}$ 、 $S_{2}$ 、 $S_{3}$ 时，电源短路 B、当只闭合开关 $S_{1}$ 、 $S_{2}$ 时，只有 $L_{1}$ 亮 C、当只闭合开关 $S_{2}$ 、 $S_{3}$ 时， $L_{1}$ 、 $L_{2}$ 都亮 D、当只闭合开关 $S_{1}$ 、 $S_{3}$ 时， $L_{1}$ 、 $L_{2}$ 并联

查看解析
20、如图电路中，电源电压不变，闭合开关后，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）

A、变阻器连入电路的电阻变小 B、灯L变亮 C、电流表示数变大 D、电压表示数变小
