1、另一型号电热饮水机电路简图如图甲所示，R1和R2均为电热丝，只闭合开关S1 ， 饮水机处于(选填“加热”或“保温”)挡；饮水机工作时功率随时间的关系图像如图乙所示.则30 min 内电路消耗的总电能为J；饮水机工作时，电阻R2 的阻值为Ω.
-
2、某型号电热饮水机的电路简图如图所示，其额定电压为220 V，具有“加热”“保温”两种功能，对应功率分别为 1 000 W 和100 W.则当开关时，饮水机处于加热状态，R1 的阻值为Ω.
-
3、某学习小组在老师的指导下，探究电流通过导体时产生热量的多少与什么因素有关.他们用的实验器材，如图甲所示，玻璃瓶内金属丝分别选用电阻值相同的镍铬合金丝2条和电阻值不同的镍铬合金丝1条( 瓶盖中间打一孔，插入带有红色液柱的细玻璃管.
(1)、实验中通过来反映电流产生热量的多少.下列实验采用研究方法与此相同的是(选填字母).A.探究电流与电压、电阻的关系
B.研究光的传播时，引入“光线”
C.比较不同物质的吸热能力
(2)、如图乙，将R1和R3串联接入电路中，闭合开关，通过两电阻丝的电流 ， 通电一段时间后，R3中红色液柱上升更高.此实验现象表明： ， 导体产生的热量越多.(3)、如图丙，将R1和R2单独接入电源电压不同的电路中( 探究的是电阻产生的热量跟的关系，同时闭合开关，通电一段时间后，R2中液柱高度变化大.实验现象表明：在电阻、通电时间均相同的情况下， ， 导体产生的热量越多.(4)、另一组换用阻值为5 Ω和 100Ω的电阻丝连接成图乙样式进行探究，闭合开关，发现较长时间后，两烧瓶内温度计示数变化均不明显，原因是 ， 请提出一条改进措施：.(5)、组内小华制作了如图丁所示的实验装置：有机玻璃盒内装有电阻丝 R、水和电子温度计，盒外采用优质保温材料包裹.用此实验装置“探究影响电流热效应的因素”的优点有.(写出一条即可)
(6)、请分析电炉工作时，电炉丝发热明显，而与电炉丝相连的导线发热不明显的原因：通过电炉丝的电流通过导线的电流，电炉丝的电阻导线的电阻.(两空均选填“大于”“等于”或“小于”) -
4、 如图所示，电热水壶上标有“220 V 1 800 W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻.在额定电压下，烧开一壶水用时3 min 20 s，这段时间内电热水壶发热体产生的热量为J.
-
5、如图所示，是晨晨同学探究焦耳定律的部分实验装置.已知 在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝联在电路.若电路中的电流为0.3 A，则甲电阻丝在1m in 内产生的热量为J.
-
6、小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝 20 Ω，两气球相同.闭合开关后，密闭烧瓶内的空气被加热，他观察到气球先鼓起来.通电1m in，R2产生的热量为J.
-
7、 如图是 R1、R2两电阻的U-I图像.将 R1、R2并联后接入电路，结合图中信息可知( )
A、R1的阻值比 R2的阻值小 B、通过R1、R2的电流相等 C、R1的电压比R2的电压小 D、R1的功率比R2的功率小 -
8、两只灯泡 L1、L2分别标有“220 V 100 W”和“220 V 40 W”的字样.若不考虑温度对灯丝电阻的影响，两灯正常发光时，的电阻较大；将两灯串联接入 220 V 的电路中时 ， 更亮.(两空均选填“灯泡L1”或“灯泡L2”)
-
9、 实验室有两只额定电压相同的小灯泡L1、L2 ， 小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示.闭合开关，两只灯泡均发光，电压表①示数比⑤小，此时实际功率大的小灯泡是.据此小华可以判断，额定功率大的小灯泡是.
-
10、标有“12 V 60 W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为V，灯泡的实际功率(选填“大于”“小于”或“等于”)60 W.
-
11、判断下列估测的数据是否正确，正确的画“✔”，错误的画“×”.(1)、一个电热水壶的加热功率约为10 W （ ）(2)、一盏台灯工作2小时消耗电能约为5kW·h( )(3)、空调的待机功率为 0.01 W( )(4)、家用微波炉的额定功率约为 10 W( )(5)、家用空调工作一晚消耗约 100度电( )
-
12、图甲为通过灯泡L和定值电阻R 的电流与其两端电压关系的图像.把它们按图乙接入电路，闭合开关S，电流表示数为0.2A，下列选项正确的是 （ ）
A、电源电压为1.5 V B、定值电阻R 的阻值为10Ω C、通过灯泡L的电流为0.2 A D、灯泡L的实际功率为0.9 W -
13、如图所示的电路中，电源电压保持不变，电阻 闭合开关后，电流表Ⓐ的示数为0.3 A，电流表Ⓐ的示数为0.2 A.电阻R2的阻值为Ω，其电功率为W.通电100s电路消耗的电能为J.
-
14、如图电路中，R0阻值为60Ω，电源电压为9 V且保持不变.闭合开关后，电压表示数为3 V.下列说法正确的是( )
A、电流表的示数为0.5 A B、电路的电功率为1.34 W C、通电 1m in R0产生的热量为 180 J D、电阻R0与电阻R1的电功率之比为1：2 -
15、小明家的电能表8、9月末的两次示数如图所示，若电价为0.5元/(kW·h)，则小明家9月需要交的电费为元.小明家的电能表上标有“3 200 imp/(kW·h)”，在关闭了所有电器后，小明将额定功率为 1 500 W 的电热水壶单独接入电路中正常工作6m in，则这段时间内，此电能表上的脉冲指示灯闪烁了次.
-
16、某市场有甲、乙两种容积相同的电热水壶，额定电压均为220 V，额定功率分别为 和 当装满相同质量的水：(1)、从烧水快的角度考虑，应选购电热水壶(选填“甲”或“乙”)，依据是公式t= ， 消耗相同的电能， ， 所以 t甲(选填“>”“=”或“<”) tz；(2)、家庭电路的电压是220 V，若室内插座的额定电流是4 A，用该插座给电热水壶供电，从安全用电的角度考虑，应该选择电热水壶 (选填“甲”或“乙”)，依据是
-
17、灯泡L1上标有“6V 3 W ”字样，灯泡L2上标有“6 V 6 W”字样，忽略温度对灯丝电阻的影响，请回答下列问题.(1)、铭牌信息理解：灯泡 L1 的额定电压为V ， 额定功率为 W；(2)、电能的计算：灯泡L1 正常工作 1 min 消耗的电能为J，这些电能可供灯泡L2正常工作min；(3)、实际功率的计算：若灯泡 L1两端的实际电压为3 V，则 L1 的实际功率为W；(4)、串联电路：若将两灯串联后接在某电源两端，在保证电路安全且其中一盏灯正常工作的条件下，此时灯泡(选填“L1”或“L2”)发光较亮，电路中的电流为A，电源电压为V，L1、L2的电功率之比为；(5)、并联电路：若将两灯并联接在电源电压为6 V的电路中，此时灯泡(选填“L1”或“L2”)发光较亮，电路的总功率为W.
-
18、如图甲所示，坐位体前屈是初中体育测试中的一项。如图乙所示是某兴趣小组设计的坐位体前屈测试仪电路图。已知电源电压恒为6V，R1为定值电阻，R2为长30cm、粗细均匀的电阻丝。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.1A；挡板P在A端时，坐位体前屈成绩为30cm，电压表示数为3V。挡板P到B端电阻丝的电阻R与其长度L的关系如图丙所示。
(1)、坐位体前屈成绩越大，测试仪示数越大，则用（选填“电流表”或“电压表”）示数表示坐位体前屈成绩，测试仪的示数越大时，整个电路消耗的功率（选填“变大”、“变小”或“不变”）；(2)、求定值电阻R1的阻值；(3)、国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀，若小林进行测试时，电压表示数为1.5V，请通过计算判断小林的成绩是否达到优秀。 -

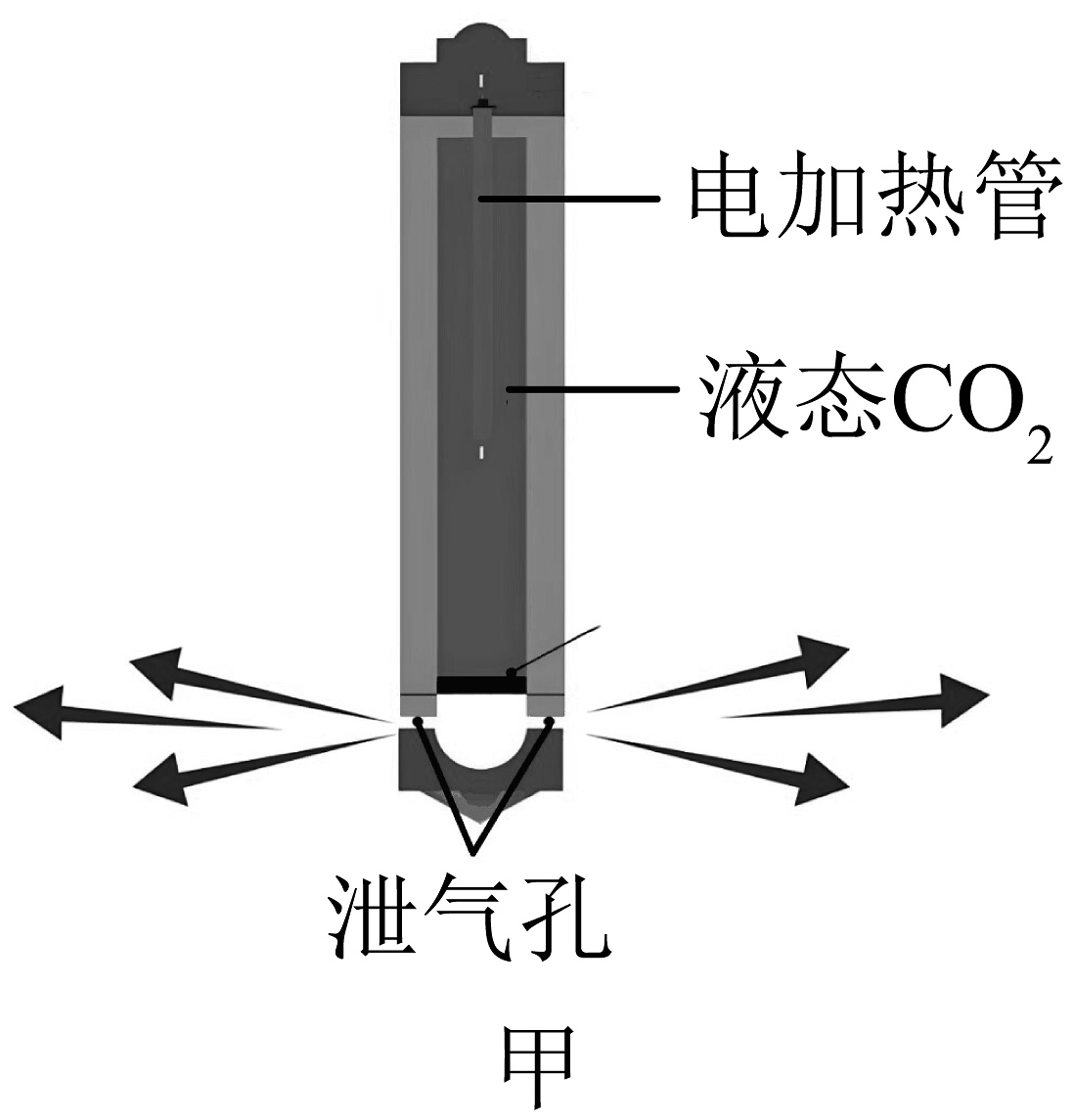

19、

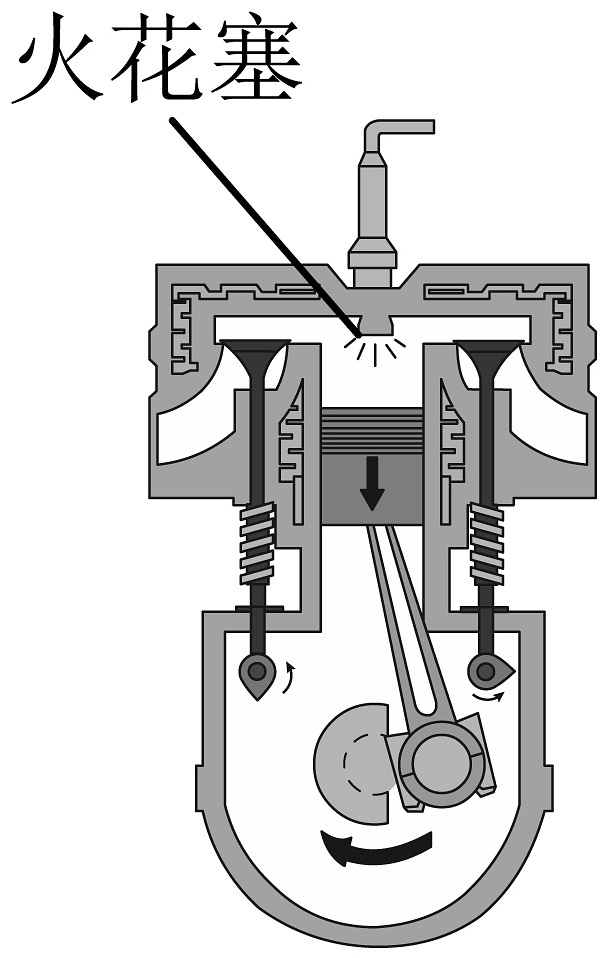

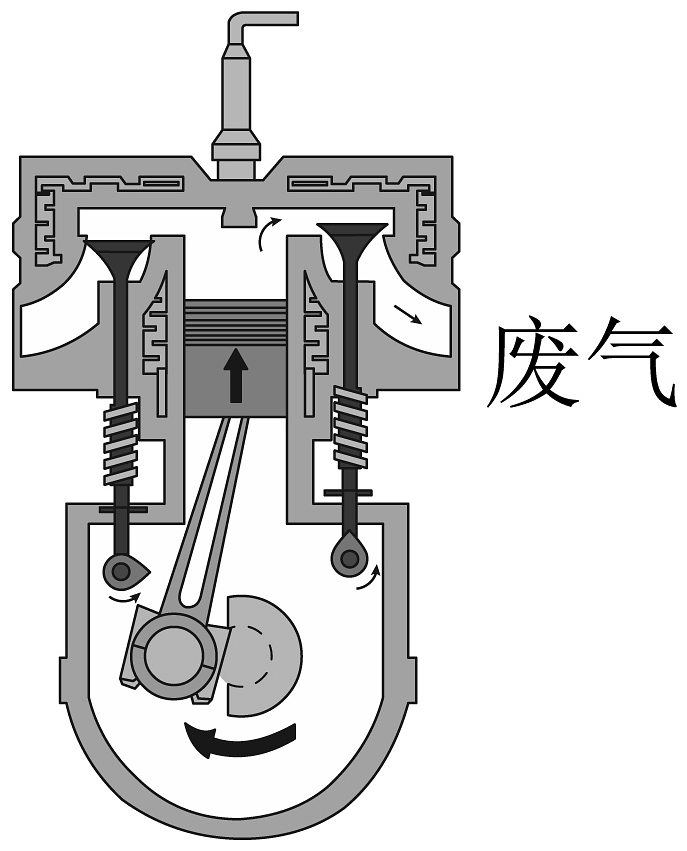

(1)、如图1，在空烧瓶内滴入少量水，塞紧橡皮塞后向瓶内不断打气，此过程瓶内气体的内能（选填“增大”“减小”“不变”）。突然，塞子从瓶口冲出，瓶内充满白雾，此过程与图2是汽油机工作过程的四个冲程图形（填图号）所示冲程中能量转化情况与此过程能量转化相同；(2)、汽车是现代生活中最常见的一种交通工具，图2丙所示的是汽油机的某冲程，图3所示的是其能量流向图。①图乙所示的是汽油机中四个冲程中的冲程（选填“吸气”、“压缩”、“做功”或“排气”）。
②从图示的信息中可知该汽油机的效率正确的是（填字母）。
A.
B.
(3)、气缸中有0.3kg的汽油（热值q=4.6×107J/kg）。某次工作过程中汽油机消耗了0.2kg汽油，通过燃烧实际放出的热量为8×106J，输出有用机械能为2.76×106J。则：①未完全燃烧损耗的能量是；
③求汽油机的效率（请写出计算过程）；
④剩下的汽油，热值为J/kg。
-
20、如图甲所示是一种家用天然气泄漏报警的装置，其内部简化电路图如图乙所示，其中电源电压为4.5V，R0是定值电阻，阻值为60Ω，Rx是天然气气敏电阻，其阻值与空气中天然气浓度变化规律如下表，报警器（可看成电压表）采集AB间输出的电压，该电压等于或大于3V时报警。则当AB间电压刚好达到报警电压时，求：
天然气浓度/%
0
2
4
6
8
10
Rx/Ω
60
40
30
26
24
22
(1)、电路中的电流；(2)、空气中天然气的浓度；(3)、若要使报警器在天然气浓度更低时报警，可以采用的方法有（写出一种即可）。
