1、请根据如图所示的实物连接图在虚线框中画出相应的电路图。
-
2、如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，电压表V的示数 ， 电流表A1示数 ， 电流表A2示数（选填“变大”、“变小”或“不变”）。
-
3、如图所示，由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，则电阻 ， 它们中的电流 ， 两端的电压 ， （选填“大于”、“小于”或“等于”）。
-

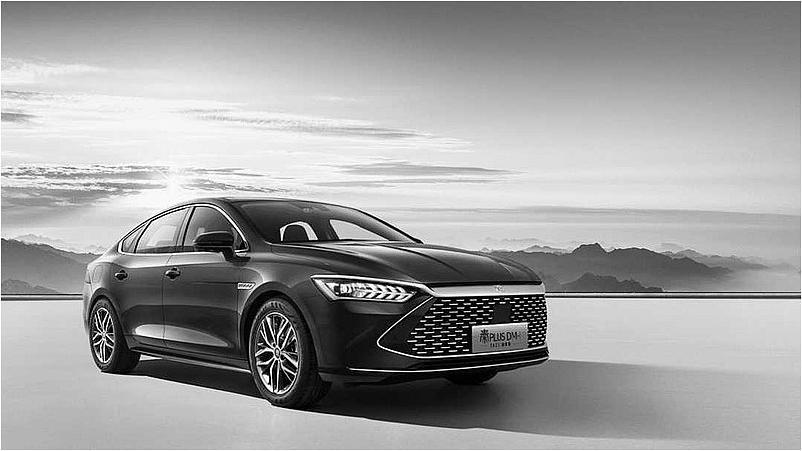

4、如图所示为国产油电混合动力汽车，汽车蓄电池放电时，蓄电池相当于（选填“用电器”或“电源”），此时蓄电池将能转化为电能；汽车各转向灯能独立工作，因此各转向灯是联的；此汽车在行驶时主要是将其他形式的能转化为（选填“机械能”或“内能”）。
-
5、新雨初降，我们能够闻到空气中雨水混杂着泥土的芬芳，这是现象，如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”，用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在。
-
6、如图所示电路，电源电压保持不变，闭合开关S后，发现电流表无示数，电压表有示数，且接近电源电压，那么故障可能是（ ）
A、电阻短路 B、电阻短路 C、电阻断路 D、电阻断路 -
7、在如图所示的电路中，下列说法正确的是（ ）
A、当闭合开关S1、S2、S3时，电源短路 B、当只闭合开关S1、S2时，L1、L2并联 C、当只闭合开关S2时，L1、L2并联 D、当只闭合开关S1、S3时，L1、L2串联 -
8、如图甲是简化的航母蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，图乙为四冲程汽油机的工作示意图。下列判断不正确的是（ ）
A、汽油机的压缩冲程是机械能转化为内能 B、汽油用掉一半后，汽油的热值不会发生改变 C、图甲中汽缸内的蒸汽体积膨胀，推动活塞使舰载机获得牵引力 D、从能量转化角度，蒸汽弹射装置工作时与图乙中的B所示的原理相似 -
9、关于温度、内能、热量，下列说法正确的是（ ）A、温度高的物体含有的热量多 B、物体吸收热量，温度不一定升高 C、气体膨胀对外做功，自身内能会增加 D、热传递过程中，温度从高温物体传递给低温物体
-
10、实验小组在“探究串联电路中电压的特点”实验时，设计的电路图如图甲所示。
(1)、小组同学根据图甲电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线画出正确的连线；(2)、根据甲图所示电路图连接好电路后，闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1（选填“短路”或“断路”）或L2（选填“短路”或“断路”）；(3)、图甲中，小伟正确测出AB两端的电压后断开开关，准备拆下电压表，改接在B、C之间。同学小夏认为小伟的操作太麻烦，只需将与A点相连的导线改接到C点即可，小夏的这种接法是（选填“正确”或“错误”）的，理由是；(4)、正确操作后，小伟用电压表分别测出AB、BC、AC间的电压，并填入下表中，通过对测量数据的分析可初步得出结论（写关系式即可）；接下来应该换用不同规格的灯泡多测几组数据，这是为了。UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
-
11、如图所示甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量也相同。
(1)、比较不同燃料的热值，应选择甲和图进行实验，实验时要观察来比较两种燃料的热值大小（选填“加热时间”或“液体升高的温度”）；比较不同物质的比热容，应选择甲和图进行实验，实验通过反映物体吸热的多少；（选填“加热时间”或“液体升高的温度”）(2)、比较不同物质的比热容，选用图中合适装置加热相同一段时间后，液体a升温多，由此可知。质量相同的液体a和b，升高相同的温度时，液体a吸收的热量（填“大于”或“小于”）液体b吸收的热量，液体的比热容大；(3)、小明选用了燃料1和燃料2进行实验。当燃料燃尽后，小明根据各个时刻烧杯中的水温，绘制了如图丁所示的图像a、b，则可初步判断的热值大； -
12、测量如图所示滑轮组的机械效率，部分实验数据如下表。
实验次数
钩码重力G/N
钩码上升高度h/cm
拉力F/N
绳端移动距离s/cm
机械效率
1
1.0
5
15
55.6%
2
1.5
5
0.8
15
3
2.0
5
1.0
15
66.7%
4
2.0
10
1.0
30
66.7%
(1)、实验过程中，应缓慢拉动弹簧测力计，使钩码竖直向上做运动；第1次实验时，弹簧测力计示数如图所示，为N。(2)、第2次实验时所做的有用功为J，滑轮组的机械效率是。(3)、分析1、2、3次实验的数据可知，使用同一滑轮组提升重物时，重物越重，滑轮组的机械效率越（选填“高”或“低”）；分析3、4次实验的数据可知，滑轮组的机械效率与钩码上升的高度（选填“有关”或“无关”）。(4)、结合生活实际，用滑轮组提升重物时，下列选项中也可提高机械效率的是（ ）A、增大绳重 B、减轻动滑轮重 C、改变绳子的绕法 D、加快物体提升的速度 -
13、长征五号B遥二运载火箭是新一代运载火箭，总长53.7米，起飞质量837.5吨，近地轨道运载能力大于22吨；运载火箭将天和核心舱送入预定轨道后，末级火箭与核心舱分离，末级火箭载入大气层，与大气剧烈摩擦使火箭绝大部分烧蚀销毁；天和核心舱使用的是目前世界上最先进的砷化镓太阳能电池翼，它的光电转换效率高达50%以上，而传统的晶硅电池只有20%左右；天和核心舱目前翼展长是13m，未来将发射升空的“问天”号和“梦天”号两个实验舱的太阳翼单侧翼展将达到30m，到那时，“天宫”号空间站的供电能力将达到100kW。
（1）火箭在加速上升过程中机械能（选填“增大”“减小”或“不变”），这些变化的能量是由燃料的化学能先转化为 ， 再转化而来的；
（2）天和核心舱沿椭圆轨道从近地点到远地点的过程中，它的动能 ， 重力势能；（均选填“增大”“减小”或“不变”）
（3）“点火”发射时，使“长五”火箭起飞需要的最小推力大小为N；（取g为10N/kg）
（4）建成后的“天宫”号空间站，太阳能电池接收太阳能的最大功率为kW。
-
14、如图所示，“围炉煮茶”是一种休闲方式，源自云南的“火塘烤茶”，又叫“糊米烤茶”，采用木炭作为燃料。茶壶中装入5kg初温为10℃的山泉水，用围炉加热至100℃， 消耗了100g木炭；已知 c水＝4.2×103J/(kg·℃)，q＝3.4×107J/kg 。求：
(1)、水吸收的热量；(2)、围炉的加热效率。（百分号前保留1位小数） -
15、(1)、如图甲所示，在探究串联电路中的电压特点时，小明想把两个小灯泡串联起来，用电压表测量灯L1两端的电压，请你用笔画线代替导线将实验电路连接完整。
(2)、如图乙所示，根据实物图画出相应的电路图。
(3)、如图丙所示，居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电，小明想利用光控开关和声控开关设计出一种“聪明”的电路，晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请将图丙中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时闭合，闭合后经过一两分钟便自动断开）。
-
16、如图甲所示电路，当开关S闭合后，两个电流表A1、A2的指针偏转一样，如图乙所示，其中A1电流表测量的是通过（填“L1”或“L2”）的电流，则A1电流表的读数应该为A，A2电流表的读数应该为A。
-
17、在如图所示的电路中，①、②、③是三个电表（电压表或电流表）。闭合开关S，要使灯与串联，则电路中是电流表，是电压表。若电路中①、②同时接（选填“电流表”或“电压表”），闭合开关S后会导致电源短路。
-
18、年月日时分，搭载神舟十七号载人飞船的长征二号遥十七运载火箭发射成功，火箭使用的燃料是偏二甲肼，这是利用偏二甲肼的特点。液态氢也有此特点，已知的液态氢完全燃烧放出的热量是 ， 则此液态氢的热值是。液态氢的质量减少，其热值（变小/不变）。
-
19、如图是一款新型智能航拍无人机，机身总质量为3kg，此无人机先以1.2m/s的速度匀速上升36m，又以1m/s的速度沿水平方向匀速飞行100m（），则在无人机在上升过程克服重力做功J，在水平飞行过程克服重力做功J，在整个飞行过程中，无人机克服重力做功的功率为W。
-
20、在巴黎奥运会跳水比赛中，中国队首次包揽奥运跳水八金，再次向世界展现了中国跳水“梦之队”的实力。如图所示的是女子3米跳板比赛中运动员起跳、腾空、下落三个阶段的示意图，下列说法中不正确的是（ ）
A、起跳过程中跳板被压弯，跳板的弹性势能增大 B、运动员下落过程中重力势能减小 C、运动员腾空向上过程中动能转化为重力势能 D、运动员腾空过程中机械能不断增大
