1、小明用如图实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（ ）
A、增大电源电压，则电路中的电流和合金丝的电阻也变大 B、利用此装置能探究导体电阻大小和导体横截面积，导体长度的关系 C、为了准确比较两条合金的电阻大小，可在电路中串联一个电压表 D、如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好 -
2、在“用电流表测电流”的实验中，某同学接成图a所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图b所示，则灯L1和L2的电流分别为（ ）
A、0.32A 1.6A B、1.6A 0.32A C、0.32A 1.28A D、1.28A 0.32A -
3、关于电流和电源，下列说法中正确的是（ ）A、电路中只要有电源，就一定有电流 B、电流是自由电荷做无规则运动形成的 C、金属导体中的电流方向与电子移动的方向相同 D、在电源的外部，电流从电源的正极经过用电器流向电源的负极
-
4、如图所示的电路，闭合开关S1、S2 ， 断开开关S3时，下列判断正确的是（ ）
A、灯L1亮、L2不亮 B、灯L1、L2串联，都亮 C、灯L2亮、L1不亮 D、灯L1、L2并联，都亮 -
5、在“比较不同物质吸热情况”的实验中，实验装置如图1甲所示：
(1)、选取两个相同规格的电加热器进行实验，目的是为了通过比较来比较物质吸收热量的多少；(2)、实验中选取初温不同、质量相同的甲、乙两种液体，分别倒入烧杯中，用电加热器加热。某时刻温度计的示数如图乙所示为℃；(3)、图丙是根据实验数据绘制出的温度与时间关系的图像，由图像可知：液体的吸热能力强，两种液体的比热容之比c甲∶c乙=；(4)、在沿海地区炎热晴朗天气里，由于海水和陆地的比热容不同，易形成海陆风。如图2甲所示是风力发电机独特的尾翼结构，能使其旋翼自动迎风。仅在海陆风因素的影响下，如图2乙所示风力发电站出现的情形是在（选填“白天”或“夜晚”）；
(5)、若用如图3所示装置来探究不同燃料放热能力的差异，两烧杯内装有质量和初温均相等的水，燃料燃烧放出热量的多少是通过（选填“燃烧时间”或“水升高的温度”）来反映通过该实验测出的燃料热值比真实值偏（选填“大”或“小”）。
-
6、肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器RP的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
(1)、不吹气时，电流表的示数为多少A；(2)、把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？(3)、求图乙中电流表的取值范围。 -
7、某实验小组用如图甲所示的电路探究导体的电流与电压、电阻的关系，电源电压恒为4.5V。
实验序号
1
2
3
4
U/V
0.5
1.0
1.5
2.0
I/A
0.1
0.2
0.4
(1)、闭合开关前，应将滑动变阻器的滑片P移至最（选填“左”或“右”）端；(2)、闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转；将与电压表“﹣”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是；(3)、排除故障后，第3次实验中电流表示数如图乙所示，为A，定值电阻阻值为Ω。分析表中数据可知：电阻一定时，通过导体的电流与导体两端的电压成；(4)、同学们还想探究“电流与电阻的关系”，又选取了10Ω、15Ω、20Ω的电阻继续实验，先将10Ω定值电阻接入电路中，当电压表示数为2.0V，记录下电流表示数；再把定值电阻更换为15Ω，闭合开关发现电压表示数（选填“变大”、“变小”、“不变”），接下来应该向 移动滑片P，其目的是为了 ， 完成本次探究，滑动变阻器的最大阻值应不小于Ω。 -
8、根据如图所示的实物连接图，在虚线框中画出相应的电路图
-
9、如图所示是电阻A、B的I-U图像。由图可知B的阻值是 Ω；将A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是 V；将A、B并联后接入某电路，当通过B的电流为0.2A时，干路电流是 A。
-
10、现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。如：对人体安全的电压是V，教室里的灯是联。
-
11、某一部件外壳上三个电压表的示数分别为U1、U2、U3 ， 三个电流表的示数分别为I1、I2、I3 ， 它的内部结构如图所示。以下对各数据的分析正确的是（ ）
A、U1＝U2＝U3 B、I1>I2>I3 C、U3＝U1+U2 D、I1＝I2+I3 -
12、某同学用如图甲所示的装置比较不同物质吸热升温情况，将分别盛有50g水和50g食用油的两个相同试管同时用红外加热器加热，温度传感器与电脑相连。电脑上显示温度随时间变化的图象如图乙所示。已知c水=4.2×103J/（kg•℃）下列说法正确的是（ ）
①加热2min，水吸收的热量小于油吸收的热量
②第2～3min内，油吸收的热量为1.4×103J
③油的比热容为3.15×103J/（kg•℃）
④某同学用该装置实验，得到水和油的温度随时间变化图线均为A，则m水：m油=2：3
A、①② B、②③ C、③④ D、②④ -
13、以下列举是同学们做过的实验，其研究方法相同的是（ ）
①牛顿第一运动定律
②研究压力产生的效果跟哪些因素有关
③通过比较同一个灯泡的亮度判断电流的大小
④研究导体中电流、电压、电阻的关系
⑤研究电压时把它与水压相比
⑥通过研究墨水在冷、热水中扩散的快慢可以知道分子运动的快慢与温度的关系
A、①③ B、②④ C、③⑤ D、④⑤ -
14、某同学对实验室中如图的定值电阻R1和R2进行了研究，发现内部主要是材料相同、缠绕成螺旋状的电阻丝，但电阻丝的粗细、缠绕圈数不同。其中构成R1的电阻丝较粗、缠绕圈数为42圈，而R2的缠绕圈数为47圈。关于某同学的下列分析正确的是（ ）
A、如果两电阻的电阻丝缠绕圈数相同，R1的电阻大 B、如果两电阻丝用铜制成，其电阻将变得大 C、电阻R1的阻值小于电阻R2的阻值 D、当该电阻两端电压为0时，此时它的电阻也为0 -
15、中华茶文化源远流长，其中泡茶蕴含着许多物理知识。如图所示是冲泡的一杯茶水，下列对泡茶过程中的情景分析正确的是（ ）
A、茶杯外壁的水珠不掉落，说明分子间存在引力 B、茶叶罐中的茶叶间有缝隙，说明分子间有间隙 C、泡茶时水流入杯中，说明分子在不停地做无规则运动 D、泡茶过程中茶杯温度升高，主要是通过做功改变了茶杯的内能 -
16、歼-31是具有我国独立知识产权的全新研制的中型多用途战斗机，携带副油箱时可保证作战半径达2000km。最大速度可达1.8马赫（即1.8倍声速）。起飞距离短，仅为420m，具备舰载能力。（声音在空气中的速度为340m/s）
(1)、歼-31以最短距离起飞，若用时仅为12s，其起飞过程中的平均速度是多少km/h？(2)、以最大速度飞行，到达1530km的作战位置，需要多少秒？ -
17、超速行驶非常危险，高速公路上除了设置标识距离的指示牌，还有限制行车速度的指示牌。小明一家利用“十一”国庆假日到临清逛古城品美食，汽车在高速公路上行驶了一段时间后，他看到了如图标志。求：
(1)、图中两个标志牌含义是什么？(2)、在不违反交规的前提下，从图中的标志牌到临清至少需要的时间是多少h？ -
18、下图是小组“探究水沸腾时温度特点实验”的一些装置。
(1)、图甲和图乙分别是甲、乙两小组同学所做的实验。实验操作有错误的是（选填“甲”或“乙”）组；(2)、图丙是他们实验中观察水沸腾（选填“前”或“后”）时出现的情景；(3)、甲、乙两组同学绘制的沸腾图象如图丁所示：由图可知水的沸点为℃；通过分析图像丁，归纳出水沸腾的特点是：。 -

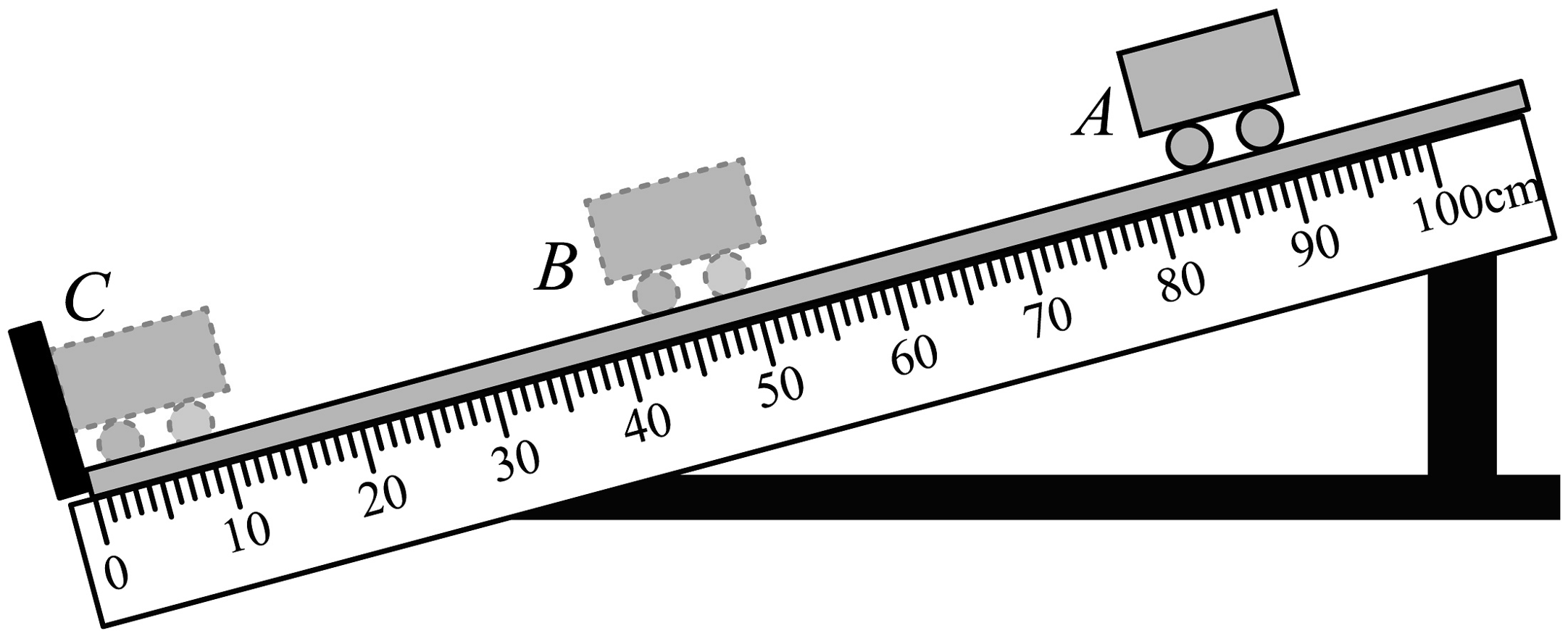

19、如图所示，在测量小车运动的平均速度实验中，让小车从斜面的A点由静止开始下滑并开始计时，即可算出小车在各段的平均速度。
(1)、该实验的实验原理：；本实验需要的测量工具是刻度尺和；(2)、为减小时间的测量误差，斜面的倾角应小一些，目的是：；(3)、若测得时间 ， 则AB段的平均速度为m/s；(4)、如果小车过了B点才停止计时，则测得的AB段的平均速度会偏。（选填“大”或“小”） -
20、回声传到人耳比原声晚0.1s以上，人耳才能将回声和原声区分开，要想听到回声，障碍物跟发声体的最近距离应该为m。医生用B超查看胎儿的发育情况，这是利用声能传递。
