1、如图所示，

R_{1} = 25 Ω

，小灯泡

L

的规格为“

2 .5V

0 .3A

”，电源电压保持不变。（不考虑灯丝电阻变化）

(1)、

S_{1}

、

S_{2}

都断开时，小灯泡

L

正常发光，求电源电压；

(2)、

S_{1}

闭合，

S_{2}

断开时，求电流表的示数；

(3)、

S_{1}

、

S_{2}

都闭合时，电流表示数变为

0.9 A

，求

R_{2}

的阻值。

查看解析

2、废弃物燃料是指从城市废弃物中提取的燃料。小晋想估测某种废弃物燃料的热值大小，他通过实践收集了如下数据：用质量为

0.2 kg

的废弃物燃料给水加热，可以将

5 kg

的水从20℃加热到80℃，若加热装置的加热效率为50%。已知水的比热容为

c = 4.2 \times 10^{3} J / (kg \cdot ​ ℃)

，求：

(1)、此过程中水吸收的热量；

(2)、该废弃物燃料的热值。

查看解析

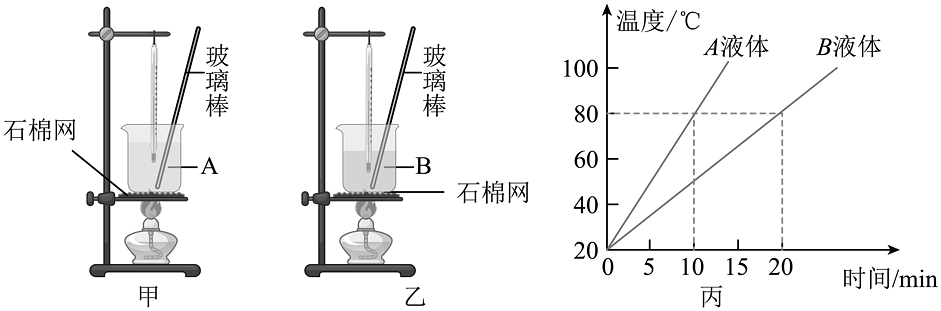

3、如题图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。

(1)、为了研究两种液体的吸热能力，利用其中两幅图进行实验，根据记录数据作出了两种液体的温度随时间变化的图像，如图丁所示；

①实验中，通过来反映两种液体吸收热量的多少；

②如果已知b液体的比热容是 $1.8 \times 10^{3} J / (kg \cdot ° C)$ ，则a液体的比热容是 $J / (kg \cdot ° C)$ ；

(2)、水的比热容较大，人们往往利用它的这一特性为生活、生产服务或解释一些自然现象，下列事例中与它的这一特性无关的是（　　）

A、让流动的热水流过散热器取暖 B、汽车发动机用水作为冷却剂 C、沿海地区昼夜温差比内陆地区 D、夏天在房间内洒水降温

(3)、若比较不同燃料的热值，可以选择两图；通过观察比较燃料燃烧放出热量的多少；

(4)、在甲装置中，若燃料为酒精（

q_{酒 精} = 3 \times 10^{7} J / kg

），烧杯内的液体为水，其质量为200g，点燃燃料直至燃料烧完，温度计的示数由

20 ° C

上升

70 ° C

，再结合“10g”燃料这一数据，计算出燃料的热值，通过实验算出的热值与实际相比（选填“偏大”或“偏小”）。

查看解析

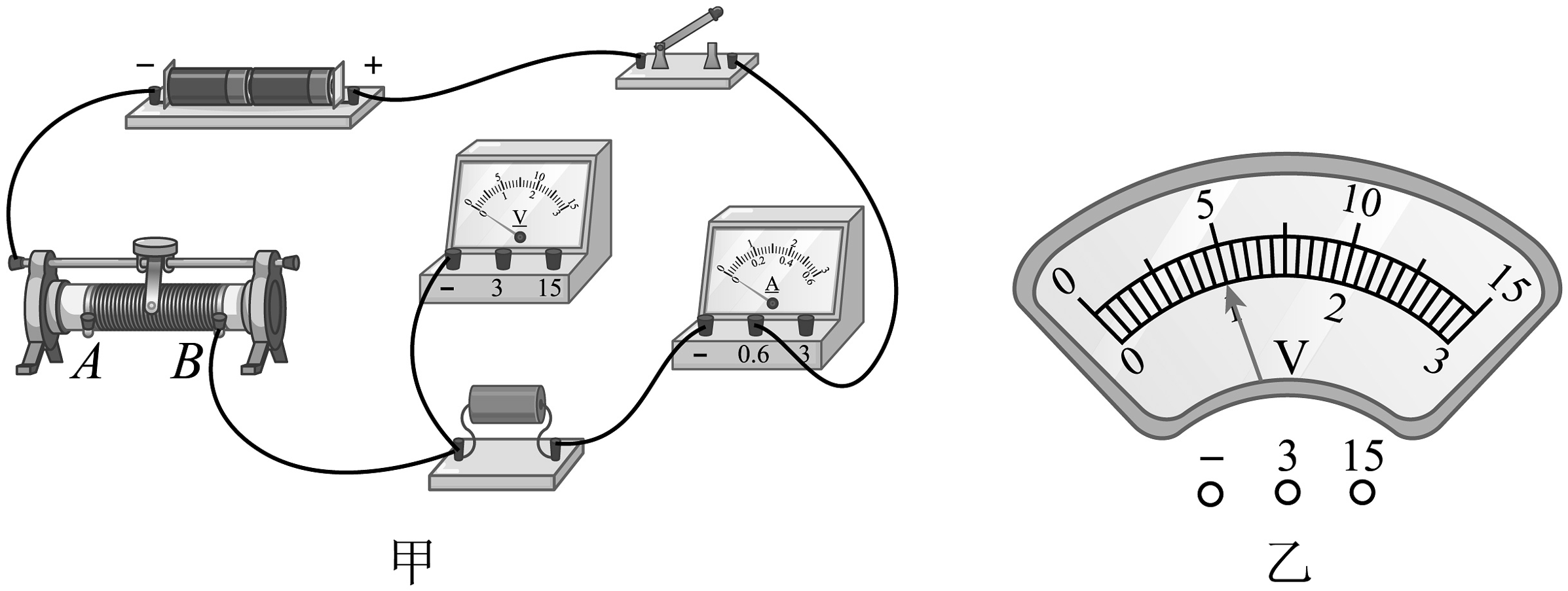

4、在“测量小灯泡电阻”的实验中。器材有：新干电池2节，额定电压为2.5V的小灯泡一只，“20Ω 1A”的滑动变阻器、电流表、电压表、开关各一个，导线若干。

(1)、用笔画线代替导线把图甲电路连接完整，要求：当滑片P向右滑动时，灯泡变亮。

(2)、闭合开关前，应将滑动变阻器的滑片P移至（选填“A”或“B”）端。

(3)、连接好电路，闭合开关后，发现小灯泡不亮，两电表均无示数。为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，由此可以肯定，出现故障的元件是。

(4)、排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时的电压为 V。此时应将滑片P向选填“A”或“B”）端移动到合适位置，读出电流表示数，即可算出小灯泡正常发光时的电阻。

(5)、下表是某同学测量的实验数据，请在丙图中作出通过小灯泡电流随电压变化的图像。根据图像可知，通过灯泡的电流与电压不成正比，原因是：。小灯泡正常发光时的电阻为Ω。（结果保留一位小数）

实验序号	1	2	3	4	5	6
U/V	0.5	1.0	1.5	2.0	2.5	3.0
I/A	0.13	0.17	0.21	0.25	0.28	0.30

(6)、若用该电路测量“3.8V 0.3A”小灯泡的电阻，需要对电路进行如下调整：

①； ②。

查看解析

5、

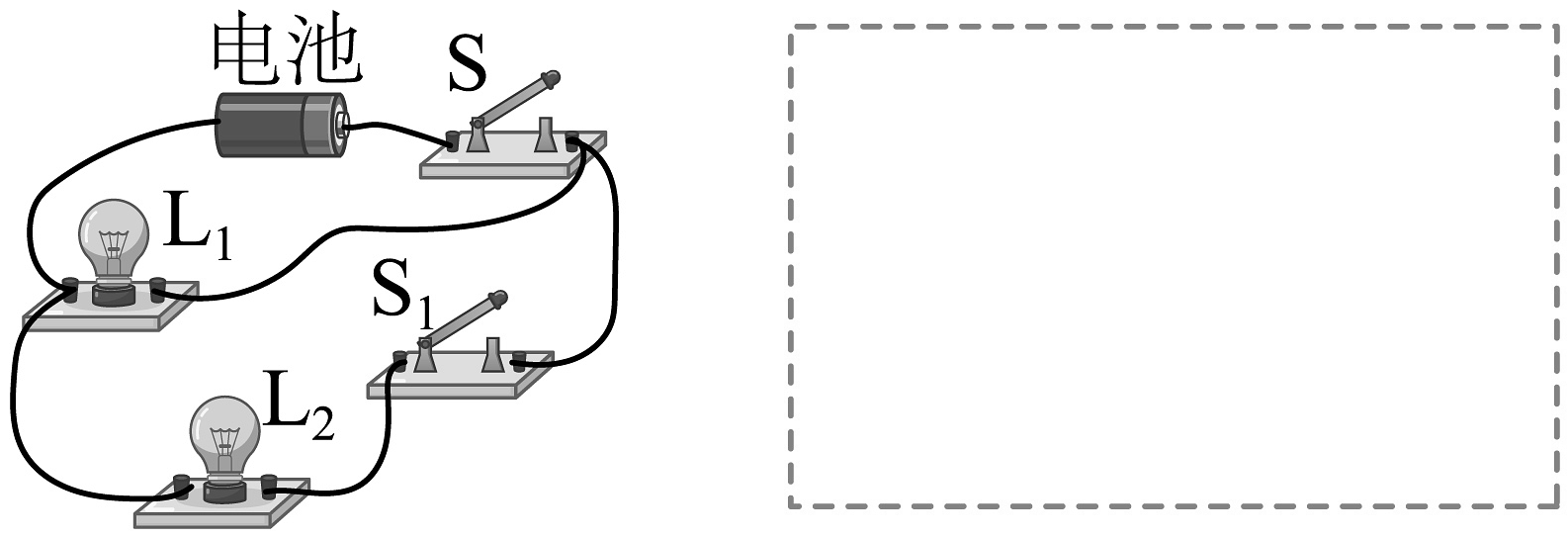

(1)、请在虚线框中画出图所示的实物图对应的电路图。

(2)、如图所示，一身高测量仪的电路图，请把“

”和“

”两个元件符号填入框中，要求被测人身高变高时电表的示数增大。

查看解析

6、如图所示电路，灯泡

L_{1}

和灯泡

L_{2}

的连接方式是联。将电压表接在灯泡

L_{1}

两端，闭合开关，电压表示数为1.5V；将电压表接在灯泡

L_{1}

右接线柱上的导线改接到灯泡

L_{2}

的右接线柱上（图中虚线），电压表示数为2.9V，则电源电压为V，灯泡

L_{2}

两端的电压为V。

查看解析

7、随着新能源技术的普及，电动汽车已成为常见交通工具。电动汽车通常配备两个充电接口：一个用于慢充，另一个用于快充，如图所示。快充接口支持高功率充电，而慢充接口则用于家庭或常规充电。请从用电安全的角度判断，图中（填“M”或“N”）是快充接口，这是通过减小（填物理量名称）的方法来减少充电时电流产生的热量。

查看解析

8、电冰箱内的简化电路如图所示，其中L是照明灯，M是压缩机。电冰箱门关闭时，开关

S_{1}

处于状态。当温度高于设定的温度时，

S_{2}

处于状态。若L断路，（选填“会”或“不会”）影响电冰箱制冷。

查看解析

9、如图，小华在厨房里用与纸巾摩擦过的塑料勺子将盘中的胡椒粉“吸”起，说明塑料勺子带了，若塑料勺子在摩擦过程中失去了电子，则将塑料勺子靠近丝绸摩擦过的玻璃棒，它们将相互。

查看解析

10、某汽车在公路上行驶一段距离，牵引力所做的有用功为

3.6 \times 10^{6} J

，消耗汽油

0.3 kg

。已知汽油的热值为

4 \times 10^{7} J / kg

，则

0.3 kg

汽油完全燃烧放出的热量为

J

，该汽车的热机效率为。四冲程汽油机的冲程为汽车提供动力。

查看解析

11、对于欧姆定律的理解，下列说法中正确的是（）

A、同一电阻，它两端的电压越大，通过它的电流就越大 B、用不同的电阻研究电流和电压的关系，得到的结论一定不同 C、导体两端的电压与电流成正比 D、当某电阻两端的电压改变时，该电阻两端的电压与通过它的电流的比值也随着改变

查看解析

12、如图所示，电源电压恒定，R₁为定值电阻，闭合开关 S，将滑动变阻器R₂的滑片P向左移动过程中，则（　　）

A、V₁表示数变大，V₂表示数变小 B、V₁表示数变小，V₂表示数变大 C、V₁表示数不变，V₂表示数变大 D、V₁表示数变大，V₂表示数不变

查看解析

13、小宇和同学们在做电学实验过程中，他们经过讨论，依次改进了“探究电流跟电压的关系”的实验电路图，如图甲、乙、丙所示。下列说法正确的是（）

A、图甲改进为图乙：为保证实验过程中电压这一因素不变 B、图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系 C、图丙：移动滑动变阻器目的是保持电阻R两端电压不变 D、图丙：不增加任何器材、不改变电路，也可以探究电流与电阻的关系

查看解析

14、如图甲所示，当开关

S

闭合时，两个电压表的指针偏转角度相同，指针位置如图乙所示。下列说法正确的是（）

A、灯

L_{1}

和

L_{2}

并联 B、电源电压为

10 V

C、灯

L_{1}

两端的电压为

2 V

D、电压表

V_{2}

测灯

L_{1}

两端的电压

查看解析

15、如图所示，对下列现象的解释正确的是（　　）

A、图甲：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒得到了电子 B、图乙：A中的正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开 C、图丙：摩擦后的气球能够吸引细水流，是因为异种电荷具有互相吸引的性质 D、图丁：用细绳悬挂的轻质泡沫塑料小球互相排斥，则两小球一定带有同种电荷

查看解析

16、下列关于物体的温度和内能说法中正确的是（）

A、摩擦生热是通过做功的方式改变物体的内能 B、温度越高的物体，内能越大 C、物体运动的速度越快，内能越大 D、0℃的冰块没有内能

查看解析

17、图甲为某品牌智能电动飞行汽车，可实现垂直起降，其部分参数如下表所示。

车身材料	空载质量	最大载重	载客人数	电池能量	最高续航	最大飞行高度	最大时速
碳纤维	560kg	200kg	2人	40kW·h	35分钟	1000m	130km/h

(1)、用充电桩给汽车的电池充电时，电池相当于（选填“电源”或“用电器”）。

(2)、若充电效率（电池在充电过程中，所储存的能量与消耗电能之比）为80%，充电2小时，电池电量显示从20%到100%，则充电功率为多少kW？

(3)、飞行汽车利用超声波传感器来判断离地高度，测距传感器电阻R与离地高度h关系如图乙所示，图丙是测距电路，

R_{0}

为定值电阻，电源电压恒定不变。闭合开关，飞行汽车起飞前，电压表（改装成高度表）示数为2.5V，飞行汽车竖直飞行到离地高度为1000米时，电压表示数为3V，求电源的电压和定值电阻的阻值。

(4)、某次飞行测试中，位于水平地面上的飞行汽车搭载160kg的人和物，竖直向上飞行至最大飞行高度时，刚好使用了电池能量的8%，则飞行汽车电动机的工作效率是多少？（除电动机工作外，不考虑飞行汽车上其他用电器的用电损耗，不计电动机到螺旋桨传动过程中的能量损耗，g取10N/ kg）。

查看解析

18、2025年3月4日，我国自主设计建造的“探索三号”深远海多功能科考船完成各项搭载设备的功能验证。“探索三号”船长约104米，排水量约为10000吨，本次测试将质量约为95kg的“海缸二号”无人潜水器布放到80m深度并回收，海水的密度取

1 \times 1 0^{3} k g / m^{3}

， g取10N/kg，求：

(1)、“探索三号”满载时所受的浮力；

(2)、若“海缸二号”无人潜水器从80m下潜到1080m深水中，它受到海水的压强增加了多少Pa；

(3)、出水后，缆绳匀速缓慢提升“海缸二号”10m高所做的功。

查看解析

19、在做“探究电流与电压、电阻的关系”实验时，准备以下器材：电源（电压为4.5V 且保持不变），电流表（0~0.6A）、电压表（0~3V）、滑动变阻器规格为“20Ω1A”、三个定值电阻（5Ω、10Ω、15Ω）、开关、导线若干，实验电路如图甲所示。

(1)、请用笔画线代替导线，将如图甲所示的电路连接完整（要求：滑片向左移动，电流表示数变小）。

(2)、连好实物后，闭合开关试触时，发现电压表指针正常偏转，电流表指针偏转出现了图乙所示情况，则实验中存在的错误是。

(3)、排除故障后，先探究“电流与电压的关系”：

①闭合开关调节滑动变阻器的滑片，改变电阻R₁两端的电压测出多组数据，根据数据作出了R₁的电流随电压变化的图像（如图丙），根据图像可得出的结论：导体的电阻一定时，。

②换用阻值比R₁大的定值电阻R₂再次测量，如图丙中A或B所示，则R₂的图像是（选填“A”或“B”）。

(4)、接着又探究“电流与电阻的关系”：

①小明依次使用三个定值电阻进行实验。每次更换定值电阻后，移动滑动变阻器的滑片，使电压表示数为V不变，记录相应电流表示数，绘制出I-R图像如图丁所示，根据图像可得出的结论：导体的两端电压一定时，通过导体的电流与电阻成反比。

②小明又找来一个未知阻值的电阻，重复上述实验，电流表表盘如图戊所示，其示数为A，该电阻的阻值为Ω。

查看解析

20、在“探究杠杆平衡条件”实验中：

(1)、如图甲所示，调节平衡螺母，使杠杆在不挂钩码时，保持水平位置，达到平衡状态。

(2)、给杠杆两侧挂上不同数量的钩码，设右侧钩码对杠杆施的力为动力F₁ ，左侧钩码对杠杆施的力为阻力F₂；测出杠杆水平平衡时的动力臂l₁和阻力臂l₂；多次实验并把数据填入下表：

实验次数	动力 F₁/N	动力臂 l₁/m	阻力 $F_{2} / N$	阻力臂 l₂/m
1	0.5	0.2	1.0	0.1
2	1.0	0.15	1.5	0.1
3	0.1	3.0	2.0	0.15
4	2.0	0.15	1.5	0.2
…

小明分析表格中的数据发现，第次实验数据有误，剔除这一组数据后，初步得出杠杆的平衡条件：（写出正确的公式）。

(3)、实验中多次改变力和力臂的大小，目的是。

(4)、小明学过杠杆知识后自制了一根杆秤（自重不计），如图乙所示。要想增大杆秤的测量范围，你有哪些方法？（写出一种方法即可）。

查看解析
