1、下列对厨房中相关物理量的估测最符合实际的是（　　）

A、冰箱冷藏室的温度约-20℃ B、菜刀刀刃的厚度约为0.5cm C、烧开一大锅水的时间约30s D、餐桌高约80cm

查看解析
2、阅读短文，回答问题。
揭秘“雪蜡车”
如图甲所示，一台看似普通的红色厢卡犹如变形金刚，迅速伸展出近百平方米的空间，这是全世界单层厢体面积最大的雪蜡车，也是中国自主研发、拥有完整自主知识产权的第一台雪蜡车，据了解，这台雪蜡车采用氢燃料动力牵引头，配备了国内最大功率的氢燃料电池（如图乙所示），其工作原理是将氢气送到燃料电池的阳极板（负极），经过催化剂（铂）的作用，氢原子中的一个电子被分离出来，失去电子的氢离子（质子）穿过质子交换膜，到达燃料电池阴极板（正极），而电子是不能通过质子交换膜的，电子只能经外部电路到达燃料电池阴极板，从而在外电路中产生电流电子到达阴极板后，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，给阴极板供应空气，并及时把水分带走，就可以不断地提供电能，可实现零排放零污染燃料电池的化学能转换效率在理论上可达 $100 %$ ，实际效率能达 $60 % \sim 80 %$ ，是普通内燃机热效率的 $2 \sim 3$ 倍。电池的性能通常用能量密度来衡量，氢燃料电池的能量密度是表示质量为 $1 kg$ 的氢所包含的能量。
请根据上述材料，回答下列问题：

(1)、氢燃料电池在使用过程中氢气（选填“有”或“没有”）发生燃烧现象；

(2)、氢燃料电池是将氢的能直接转化为能；

(3)、在燃料电池外电路，电流方向（选填“从A到B”或“从B到A”）；

(4)、若该雪蜡车氢燃料电池的转换效率为 $70 %$ ，车上有 $50 kg$ 的氢燃料，该车以 $54 km / h$ 的速度匀速行驶时的牵引力恒为 $3500 N$ ，已知氢的能量密度值是 $1.4 \times 10^{8} J / kg$ ，则 $50 kg$ 的氢燃料可产生J的电能；产生的电能有 $97.2 %$ 供该车以 $54 km / h$ 的速度匀速行驶，则该车可行驶 $h$ 。

查看解析
3、如图甲所示为一款市面常见的体脂秤，其体重测量部分的原理简化图如图乙所示，由压敏电阻 $R$ （其阻值随所受压力 $F$ 变化的关系如图丙所示）、数字式仪表 $P$ （电阻可忽略不计）、滑动变阻器 $R_{0}$ 、电池等组成．踏板部分的质量忽略不计，电源电压为 $6 V$ ．当被测者站上体脂秤后数字式仪表 $P$ 显示被测者体重，在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，由于脂肪比肌肉和人体的其他组织导电性差，特定频率的电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化根据这一变化加上被测者的身高、体重信息，可计算出人体的体脂率。

(1)、人运动时，存储在脂肪中的能量的一部分转化为人体的（选填“内能”或“化学能”），导致人体温度升高．肌肉密度比脂肪密度大，肌肉比脂肪更容易导电，若人的体脂率下降，体重不变，则人体的电阻。（选填“增大”或“减小”）

(2)、测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的越大，其他条件一定时，电阻就越大。

(3)、如图乙所示，数字式仪表 $P$ 是由（选填“电压”或“电流”）表改装成的，某被测者穿着橡胶拖鞋站上体脂秤，发现体重正常显示，而体脂率测量结果偏差很大，原因橡胶是体。

(4)、若 $R_{0}$ 为 $100 Ω$ ，某被测者站在体脂秤时，电路中的电流为 $24 mA$ ，此时踏板受到的压力为 $N$ 。

查看解析
4、夏天穿浅颜色衣服真的会更凉快么？为了探究这一问题，物理超人组的同学们将生活中的废物进行二次利用，制作了相关的实验器材，完成了相关实验探究：

(1)、在两个相同的塑料瓶中盛满与初温相同的水，将一个塑料瓶用黑色的纸包裹，将另一个用白纸包裹，接着把它们放在塑料泡沫中，置于温度、光照等环境相同的位置，过一段时间后，用温度计测量两个塑料瓶中水的温度；

(2)、选用塑料泡沫放置在塑料瓶的下方，是由于塑料泡沫导热能力（选填“较强”或“软弱”），从而对塑料瓶中的水起到“保温”的作用，使实验现象更明显；

(3)、该实验通过的方式改变水的内能；

(4)、下表是亮亮设计的记录表格，每隔 $5 min$ 记录一次数据，表头中需要补充的内容是，光照 $10 min$ 白纸包裹的塑料瓶中水吸收的热量是J；（ $c_{水} = 4.2 \times 10^{3} J/kg \cdot ℃$ ）
纸的颜色
▲
初温 $t_{0} / ℃$
温度 $t_{1} / ℃$
温度 $t_{2} / ℃$
温度 $t_{3} / ℃$
黑色
2
20.0
22.3
27.8
31.5
白色
2
20.0
21.5
24.0
26.0

(5)、实验后发现用（选填“黑纸”或“白纸”）包裹的塑料瓶中水的温度更高，则可以验证“夏天穿浅色衣服会更凉快”的结论是正确的。

查看解析

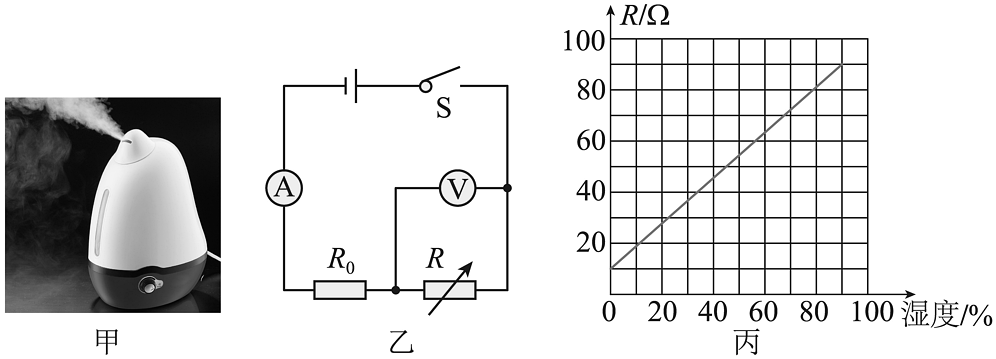

5、如图甲所示为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为 $12 V$ ，定值电阻 $R_{0}$ 的阻值为 $30 Ω$ ，湿敏电阻 $R$ 的阻值随湿度变化的关系如图丙所示，求：

(1)、当湿度为 $90 %$ 时，电压表的示数为 $9 V$ ，此时通过湿敏电阻 $R$ 的电流为多少 $A$ ？

(2)、当湿度为 $90 %$ 时，定值电阻 $R_{0}$ 两端的电压是多少？

(3)、当电流表示数为 $0.2 A$ ，电压表示数为 $6 V$ 时，空气的湿度为多少？

查看解析

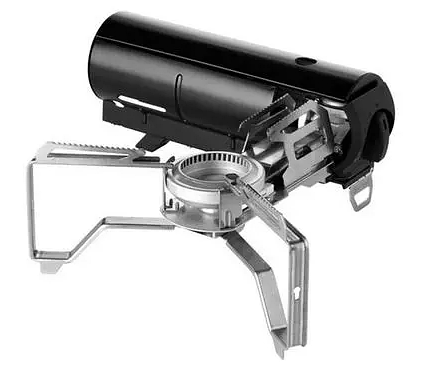

6、如图所示为某折叠卡式炉，采用丁烷气体作为燃料。水壶装入 $2 kg$ 初温为 $25 ℃$ 的水，用卡式炉加热至 $100 ℃$ ，消耗了 $25 g$ 丁烷气体（水的比热容为 $4.2 \times 10^{3} J / (kg \cdot ℃)$ ，丁烷的热值为 $4.8 \times 10^{7} J / kg$ ）．求：

(1)、水吸收的热量；

(2)、丁烷完全燃烧放出的热量；

(3)、卡式炉的加热效率。

查看解析
7、小晋在实验室做“探究电流与电压、电阻的关系”实验：

(1)、小晋连接的部分实物电路如图甲所示，请你用笔画线代替导线，将电路连接完整；（要求滑动变阻器的滑片向右移动时，电流表示数变大）
$R = 10 Ω$
实验序号
1
2
3
电压 $U / V$
1.00
2.00
3.00
电流 $I / A$
0.20
0.40
0.60

(2)、闭合开关前，滑动变阻器的滑片P应移到（选填“A”或“ $B$ ”）端，小晋还发现此时电流表出现如图乙所示的情况，这是因为电流表。

(3)、解决了上述问题后闭合开关，小晋无论怎样移动滑动变阻器的滑片P，发现电流表有示数，而电压表无示数，则可能的故障是。

(4)、排除故障后进行实验，小晋记录的实验数据如上表所示，通过分析数据可以得出的结论是：。

(5)、完成上述探究后，小晋还利用图甲电路做了“探究电流与电阻的关系”实验。
①他应该增加的器材是；
②如果将阻值为 $10 Ω$ 的定值电阻接入电路，移动滑动变阻器的滑片P使电压表示数为 $2 V$ ，记录电流表示数后，直接换 $15 Ω$ 的定值电阻接入电路后，应将滑片向（选填“A”或“B”）端移动。

查看解析
8、小明在探究并联电路电流规律的实验中，如图甲是实验的电路图．

(1)、实验中应选择规格（选填“相同”或“不相同”）的小灯泡进行实验，图乙是小明根据电路图连接的测量（选填“A”“B”或“C”）点电流的实物电路

(2)、当连接完最后一根导线时，小灯泡立刻发光，电流表（已调零）指针如图丙所示，出现这两个现象的原因是：①连接电路时，开关没有；②；

(3)、根据表格内的实验数据初步得出结论：并联电路中，干路电流等于各支路电流。
$A$ 点的电流 $I_{A} / A$
$B$ 点的电流 $I_{B} / A$
$C$ 点的电流 $I_{C} / A$
0.14
0.10
0.24

(4)、小明的实验中不妥的地方是：。

查看解析
9、

(1)、如图甲电压表的读数为 $V$ ；图乙电流表的读数为 $A$ ；图丙电阻箱的读数是 $Ω$ 。

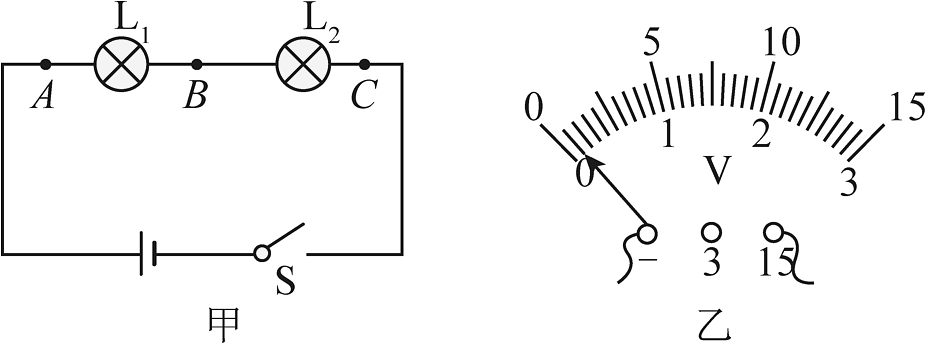

(2)、在“探究串联电路的电压规律”实验中，小明设计了如图所示的电路。
$U_{AB} / V$
$U_{BC} / V$
$U_{AC} / V$
0.50
2.50
3.0
1.20
1.80
3.0
①电压表要与灯泡联；
②小明根据图甲连接好电路，把电压表接在 $A B$ 之间测量，闭合开关后，发现两灯泡不亮且电压表示数非常接近电源电压；若只有L₁或L₂中的一处发生故障，则故障可能是；
③处理好故障后，把电压表接在 $A B$ 之间重新测量，电压表示数如图乙所示，为了使实验结果更准确，接下来应该：断开开关，；
④故障排除后，继续实验，小明分析题表中的实验数据，得出的结论是：串联电路总电压（选填“等于”或“不等于”）各用电器两端的电压之和。

查看解析
10、

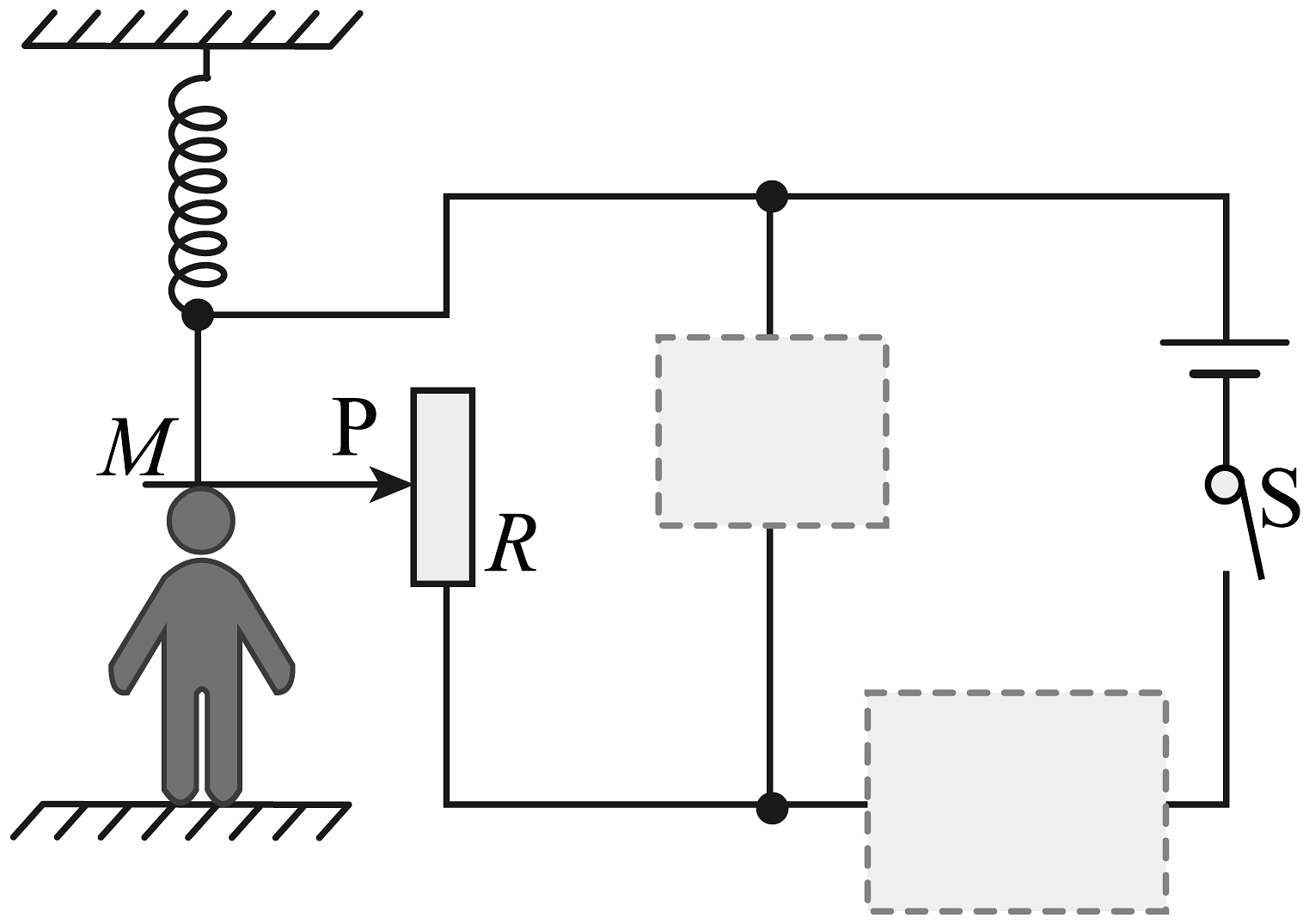

(1)、如图是一个人体身高测量仪的电路图，电压表和定值电阻这两个元件未画出，请在图中对应方框内画出这两个元件的电路符号，要求被测人身高变高时，电压表的示数增大；

(2)、用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来；

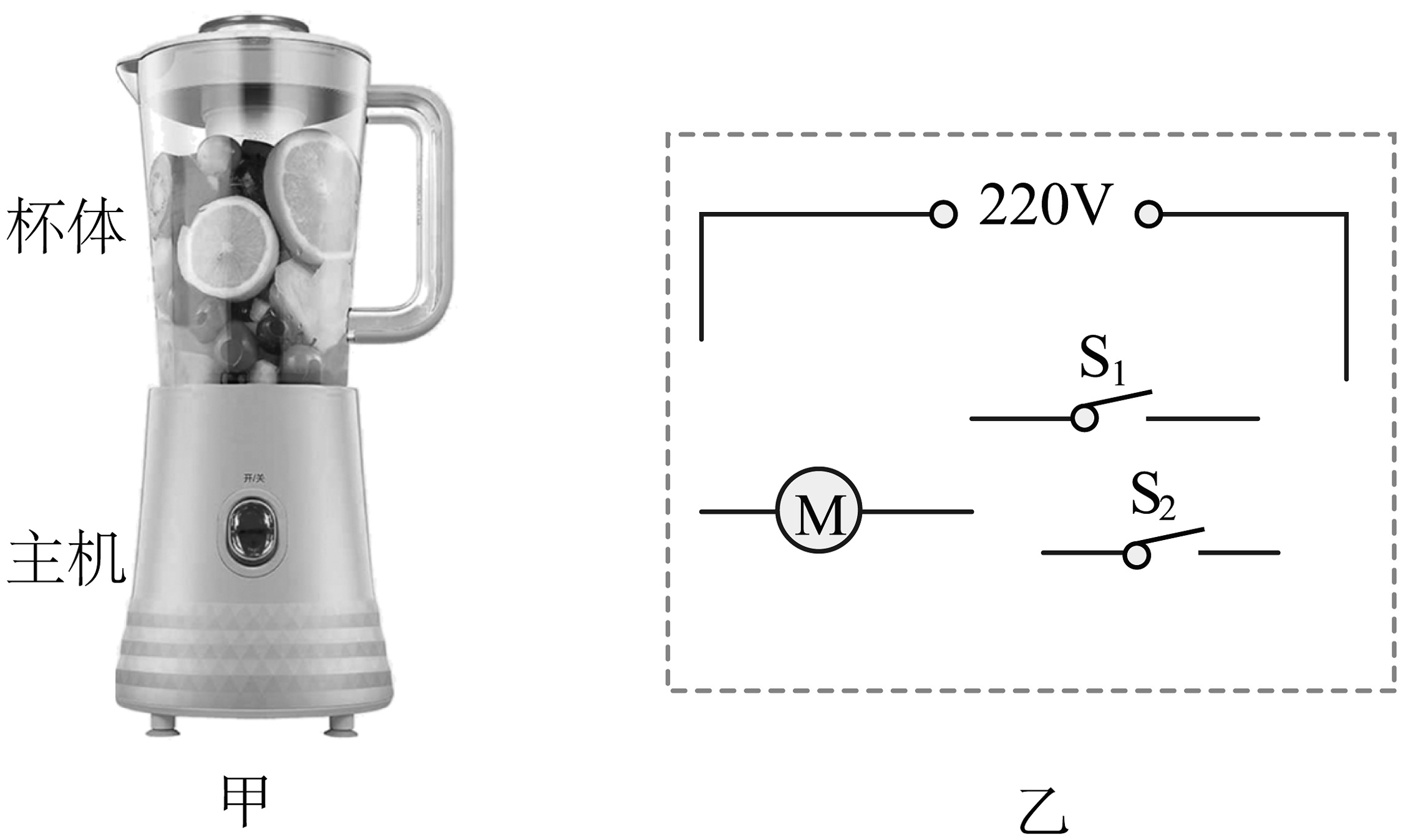

(3)、如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关 $S_{1}$ 和安全开关 $S_{2}$ ，当杯体放在主机上时，安全开关 $S_{2}$ 自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。

查看解析
11、有两个电路元件甲和乙，流过元件的电流与其两端电压的关系如图所示。由图像可知，元件乙阻值大小为 $Ω$ ；若将甲、乙串联接入某电源两端，电路中的电流刚好为 $0.2 A$ ，则元件甲两端的电压为 $V$ ；若将甲、乙并联后接到电压为 $3 V$ 的电源上，干路中的电流为A。

查看解析
12、如图甲为某可调亮度台灯，图乙为用于调光的电位器结构图，它是通过改变接入电路中电阻丝的来改变电阻的，电位器要与灯泡联；如果想要顺时针旋转旋钮时，灯的亮度变亮，应把接线柱（选填“ $a$ 和 $b$ ”“ $b$ 和 $c$ ”，或“ $a$ 和 $c$ ”）连入电路。

查看解析

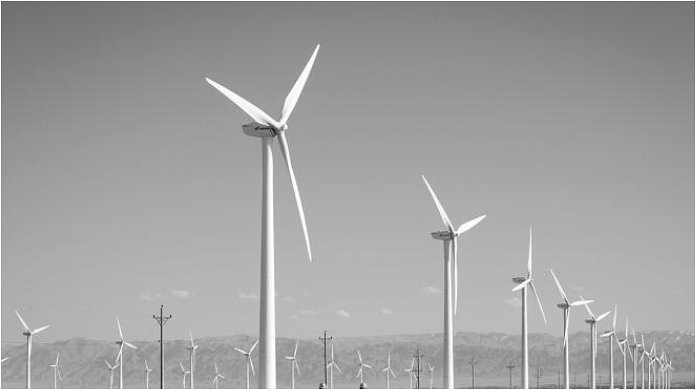

13、如图所示为新疆的风力发电站，可以将风能转化为能，从而减少 ${CO}_{2}$ 的排放，在转化过程中，能的总量（选填“变大”、“变小”或“不变”）。狮山博爱湖公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的大的特性。

查看解析
14、小明利用图甲所示进行“探究影响导体电阻大小的因素”的实验，图乙中A、B、C、D是实验用的几种电阻丝（S代表导体的横截面积）．在图甲中M、N之间接入不同导体时，可通过小灯泡的来判断导体的电阻大小；这种研究方法是；为了探究导体的电阻与导体横截面积的关系，在M、N之间分别接入导体（选填“ $AB$ ”、“ $BC$ ”或“ $BD$ ”）的两端。

查看解析
15、固态、液态和气态是自然界中物质最常见的三种状态，如1图所示是这三种状态物质的分子结构排列模型，其中乙是体分子的排列模型，分子间作用力最大的是（选填“甲”、“乙”或“丙”），如2图所示为原子及原子核结构情况的示意图，原子由原子核和核外的组成。

查看解析
16、如图是一款热熔胶枪，扣动扳机通电后，枪中的发热体给胶条加热时会闻到胶熔化的气味，这属于现象，说明分子在；把熔化后的胶水挤出涂在物体上，过一段时间物体就会被“粘”住，说明分子间存在。

查看解析

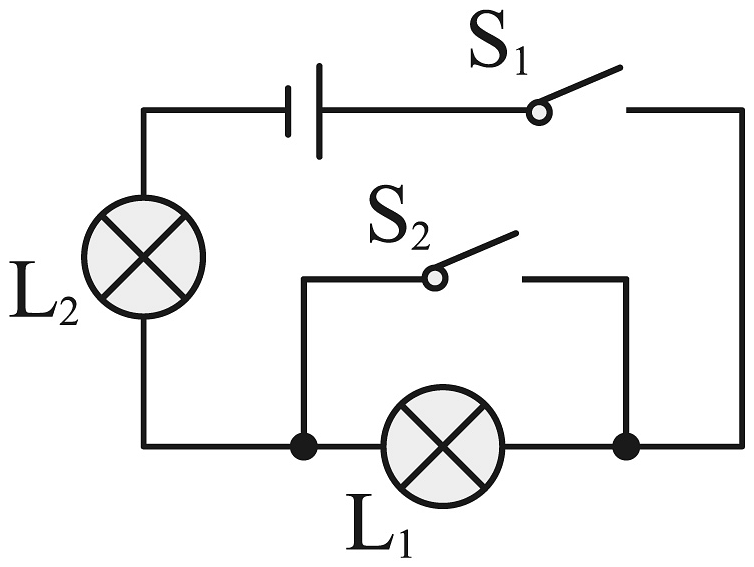

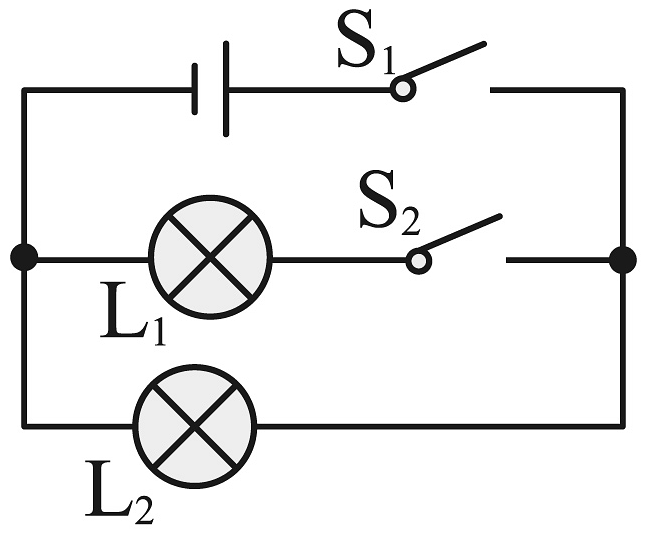

17、为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，当汽车启动时，先将 $S_{1}$ 闭合，日间行车灯 $L_{2}$ 立即亮起，再闭合 $S_{2}$ ，车前大灯 $L_{1}$ 也亮起。如图所示的电路图中符合这一情况的是（）

A、 B、 C、 D、

查看解析
18、如图所示，电源电压不变。闭合开关S₁和S₂ ，小灯泡L₁和L₂均正常发光，电流表有示数。下列分析正确的是（）

A、小灯泡L₁和L₂串联 B、若小灯泡L₁和L₂亮，原因是小灯泡L₁两端的电压比L₂两端的电压大 C、若断开开关S₁ ，电流表示数会为0A D、若只闭合开关S₁ ，电路中只有小灯泡L₂发光

查看解析
19、在探究“物质的吸热能力与哪些因素有关”的实验中，用质量都为 $0.3 kg$ 的水和表中某液体进行对比，作出的图像如图所示。下列说法正确的是（　　）

A、由图像可知，b液体是水 B、a、b两液体吸收相同的热量时，a升温快，a的吸热能力强 C、a液体的比热容是 $1.4 \times 10^{3} J / (kg \cdot ℃)$ D、a液体更适合做汽车的冷却剂

查看解析
20、下列关于温度、内能、热量的说法正确的是（　　）

A、 $0 ℃$ 的冰块内能为0 B、发生热传递时，热量总是从内能多的物体传递给内能少的物体 C、温度越高的物体，含有的热量越多 D、物质吸收热量，温度不一定升高

查看解析
