1、达·芬奇曾经思考的永动机不可能成功，最根本的原因是违背了（）

A、欧姆定律 B、焦耳定律 C、能量守恒定律 D、牛顿第一定律

查看解析
2、如图所示是我国古代劳动人民发明的取火器模型。先把干燥的艾绒固定在木制推杆的前端，然后将木制推杆迅速推入牛角套筒，使杆前端的艾绒温度升高达到艾绒的着火点，艾绒便燃烧起来。在这个过程中能量转化情况与内燃机哪一个冲程的能量转化情况相同（）

A、 B、 C、 D、

查看解析
3、小明设计了一个简易电子秤，其工作电路图如图甲所示， $R_{0}$ 为定值电阻，电流表的量程选用 $0 ~ 0.6 A$ ，压力传感器踏板受到压力后，其阻值R随所受压力F的变化而改变（如图丙所示），并导致电路中的电流发生改变，通过改写电流表表盘数值后可直接读出所称物体的质量，闭合开关S，小明从未站上踏板到站上踏板并最终静止在踏板上，电流表的示数I随时间t变化的图象如图乙所示，已知电源电压 $U = 12 V$ ，定值电阻 $R_{0} = 10 Ω$ ， g取 $10N/kg$ ，踏板的质量忽略不计。求：

(1)、 $0 ~ 1 s$ 时间内，小明尚未站上踏板，压力传感器的电阻是 $Ω$ ；

(2)、通过计算求出图乙中电流 $I_{1}$ 的大小（写出必要的文字说明、表达式及最后结果）；

(3)、 $0 ~ 4 s$ 时间内，压力传感器R受到的最大压力是N；小明的质量为 $kg$ ．

(4)、电流表表盘上 $0.5 A$ 刻度线应标为 $kg$ 。

(5)、此简易电子秤通过改写电流表表盘数值后可直接读出所称物体的质量，改写后它的刻度是（选填“均匀”或“不均匀”）。

查看解析
4、如图甲所示是测定额定电压为“ $2 .5V$ ”小灯泡额定功率的电路。

(1)、实验原理：；

(2)、闭合开关后，发现小灯泡不亮，则接下来合理的操作是（选填字母代号）；

A、断开开关，更换小灯泡 B、移动滑动变阻器的滑片，观察小灯泡是否发光

(3)、图乙是该小灯泡两端电压U和电流I的关系图像，则小灯泡的额定功率是W；

(4)、小亮还想测小灯泡正常发光时的电阻，发现他的桌上没有电流表，却多了一个最大阻值为 $R_{0}$ 的滑动变阻器，于是他设计了如图丙所示电路，测出了额定电压为 $U_{0} = 2.5 V$ 小灯泡正常发光时的电阻，请补全下列步骤：
①闭合开关S，先调节滑动变阻器 $R_{0}$ 的滑片到最左端，再调节滑动变阻器 $R$ 的滑片，直到电压表示数为V；
②接着调节滑动变阻器 $R_{0}$ 的滑片到最右端，读出此时电压表的示数为U；
③小灯泡正常发光时的电阻表达式 $R_{L} =$ （用U、 $U_{0} 、 R_{0}$ 表示）；

(5)、小亮根据所测数据计算出小灯泡的电阻不是一个定值，原因是。

查看解析
5、如图是探究“电流通过导体产生的热量与哪些因素有关”的实验装置，透明容器中密封着初温和质量相等的空气，与之相连的U形管中液面高度如图所示。

(1)、图甲装置可探究电流通过导体产生的热量与的关系，通电一段时间后，（选填“左”或“右”）侧容器中U形管中液面的高度差更大；

(2)、图乙装置可探究电流通过导体产生的热量与的关系。 $R_{1}$ 和 $R_{2}$ 两根电阻丝在相等的时间内产生的热量之比为 $Q_{1} : Q_{2} =$ 。电阻丝 $R_{3}$ 的主要作用是使电阻 $R_{1}$ 和 $R_{2}$ 中的电流（选填“相等”或“不相等”）；

(3)、图乙中，若通电一段时间后发现左侧U形管的液面高度差逐渐变大，但右侧U形管液面高度差不变，经检查是电路故障引起的。则可能的原因是。

查看解析
6、在“探究电流与电阻的关系”的实验中，已知电源电压为 $4 .5V$ 且保持不变，实验用的电阻阻值分别为 $5 Ω 、 10 Ω 、 15 Ω 、 20 Ω$ 。

(1)、将实物连接成如图1所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正；

(2)、连接好电路，闭合开关前，滑动变阻器滑片P移到端；（选填“A”或“B”）

(3)、正确连接电路闭合开关，移动滑片P，发现电流表无示数，电压表示数接近电源电压，若电路只有一处故障，故障原因可能是；

(4)、实验时，先用 $5 Ω$ 电阻完成实验，电流表示数如图2所示；断开开关，滑片P位置不动，将 $5 Ω$ 电阻换上 $10 Ω$ 的电阻，闭合开关，电压表示数将（选填“变大”或“变小”），此时应将滑片P向（选填“A”或“B”）端移动，使电阻两端的电压保持V不变；

(5)、为完成整个实验，应该选取最大阻值不小于 $Ω$ 的滑动变阻器；

(6)、下列图象中能大致反映本实验各物理量之间关系的是________。

A、电流表示数I与R阻值的关系 B、电压表示数U与R阻值的关系 C、变阻器接入电路阻值 $R_{P}$ 与R阻值的关系 D、电阻R的功率 $P_{R}$ 与R阻值的关系

查看解析
7、在探究“并联电路中电流的规律”实验中：

(1)、连接电路时，开关应；

(2)、实验中，选择两个小灯泡的规格应该是（选填“相同”或“不同”）；

(3)、闭合开关后，发现电流表的指针在如图乙所示的位置，可能的原因是；

(4)、另外两个小组也测出了两组电流并记录在表中，由此可以初步得出并联电路的电流规律：（用表达式表示）；
序号
L₁中的电流 $I_{1} /A$
L₂中的电流 $I_{2} /A$
干路中的电流 $I / A$
1
0.10
0.24
0.34
2
0.20
0.26
0.46
3
0.24
0.30
0.54

(5)、该实验中进行多次测量的目的是。

查看解析
8、在探究：“比较不同物质吸热的情况”的实验中，实验装置如图所示。
加热时间/ $\min$
0
1
2
3
4
甲液体的温度/℃
30
34
38
42
46
乙液体的温度/℃
10
18
26
34
42

(1)、实验中应量取相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。用同样加热器加热的目的是：相同时间内两种物质（选填“升高温度相同”或是“吸收热量相同”）。

(2)、通过实验，记录数据如表格所示。从开始加热到 $42 ℃$ ，甲、乙两种液体吸收热量的关系为 $Q_{甲}$ $Q_{乙}$ 。（填“>”“<”或“=”）。

(3)、分析实验数据可知液体的吸热能力强。

查看解析
9、如图为物理兴趣小组设计的电子身高测量仪电路图。其中定值电阻 $R_{1} = 6 Ω$ ，电源电压恒为4.5V， $R_{2}$ 的规格为“ $15 Ω$ ， 0.5A”，电压表量程为 $0 ~ 3 V$ ，电流表量程为 $0 ~ 0.6 A$ ，闭合开关S；当被测身高变矮时，电流表的示数（选填“变大”、“变小”或“不变”）。在确保各元件安全的前提下， $R_{1}$ 电功率的最大值为W，变阻器接入电路的最大阻值为 $Ω$ 。

查看解析
10、如图所示是用来测量电能的仪表，这只电表此时的读数是 $kW \cdot h$ ，当电路中只有一个电饭煲接入电路，正常工作 $12 \min$ ，发现此电能表的转盘转过了400转。则这个电饭煲的额定功率是W。

查看解析
11、一台四冲程汽油机，完全燃烧 $2kg$ 的汽油可以转化为 $2.3 \times 10^{7} J$ 的机械能， $2kg$ 汽油完全燃烧放出的热量为J。该汽油机的热机效率是%。（已知汽油的热值为 $4.6 \times 10^{7} J/kg$ ）

查看解析
12、“八月桂花遍地开”，人闻到很浓的桂花香味这属于现象，热机工作时常用水降温，这是利用了水的大的特性。

查看解析
13、体育中考跳绳的次数是自动记录，其简化电路如图甲所示。R₁是光敏电阻，信号处理系统记录ab间的电压，每当绳子挡住射向R₁的红外线时，R₁的阻值会变大，自动计数器会计数一次。电源电压恒为6V，ab间电压随时间变化的图象如图乙所示，下列说法不正确的是（　　）

A、光敏电阻R₁是半导体材料制成 B、该同学1min内跳绳次数为120次 C、有红外线照射时，R₁与R₂阻值之比为1：2 D、有、无红外线照射时，R₁阻值之比为1：2

查看解析

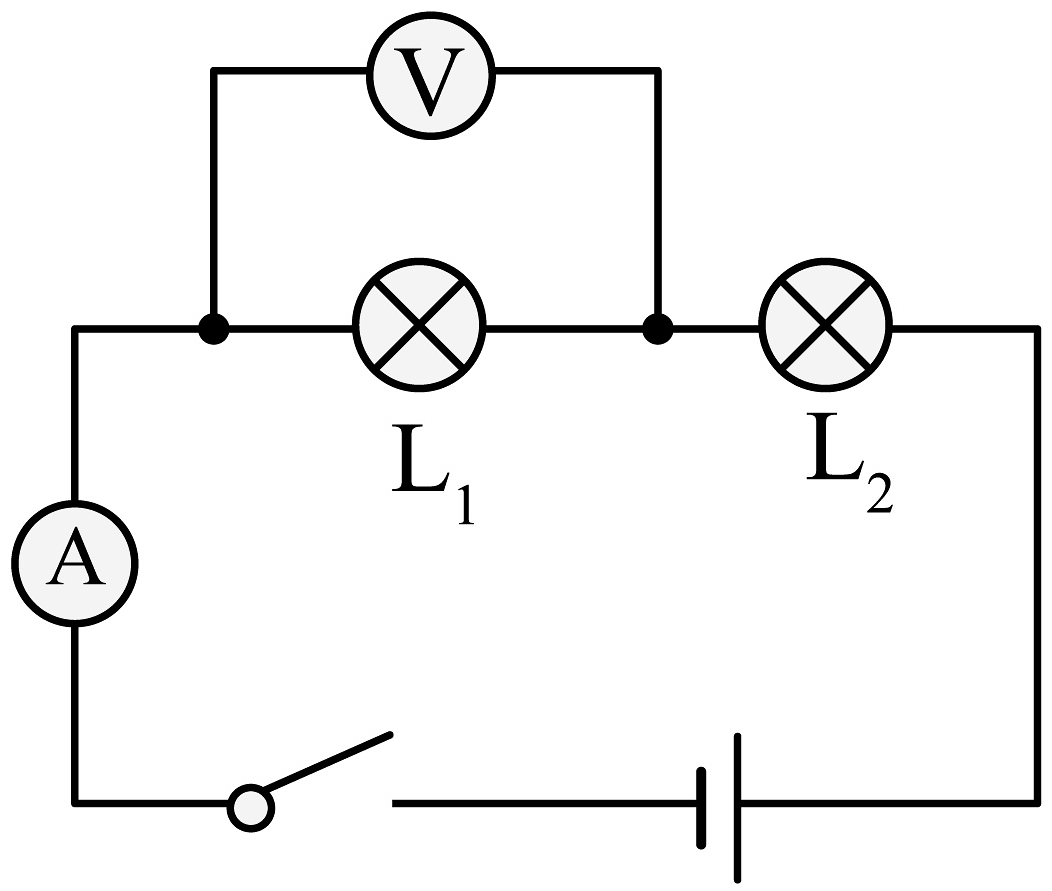

14、如图所示电路，闭合开关， $L_{1}$ 、 $L_{2}$ 两灯均发光，两电表均有示数。过一会儿，其中一个灯泡突然熄灭，两只电表示数都增大，造成此现象的原因可能是（　　）

A、 $L_{1}$ 灯短路 B、 $L_{2}$ 灯短路 C、 $L_{1}$ 灯断路 D、 $L_{2}$ 灯断路

查看解析
15、如图，A、B是由同种材料制成的长度相同、横截面积不同的两段导体。将它们串联后接入电路，闭合开关，这两段导体的电阻及它们两端电压大小关系正确的有（　　）

A、 $R_{A} < R_{B} ， U_{A} = U_{B}$ B、 $R_{A} < R_{B} ， U_{A} < U_{B}$ C、 $R_{A} > R_{B} ， U_{A} > U_{B}$ D、 $R_{A} = R_{B} ， U_{A} < U_{B}$

查看解析
16、通过直接感知的现象，推测无直接感知的事实是常用的物理方法，下列根据现象所做的推测，符合事实的是（）

A、街边的路灯同时亮，同时灭，推测：路灯是串联的 B、气体很容易被压缩，推测：分子间有间隙 C、规格不同的灯泡串联后亮度不同，推测：通过它们的电流不相等 D、轻质小球a、b靠近时相互吸引，推测：a、b两小球一定带异种电荷

查看解析
17、下列各种物质微粒中，带电的粒子是（　　）

A、电子 B、中子 C、分子 D、原子

查看解析
18、为了纪念物理学家对科学的贡献，很多物理量的单位用物理学家的名字来命名，下列物理学家中，其名字被命名为电阻单位的是（）

A、欧姆 B、安培 C、伏特 D、焦耳

查看解析
19、下列几种家用电器正常上工作时，电流最小的是（　　）

A、空调 B、节能灯 C、电冰箱 D、计算器

查看解析
20、图由卢瑟福提出的原子的模型，其中B是， A带电（选填正/负）
