1、如图中，能正确使用电流表测量通过灯泡 $L_{1}$ 电流的电路是（　　）

A、 B、 C、 D、

查看解析
2、下列四组物体中，分类合理的是（　　）

A、干木棒、石墨都是绝缘体 B、橡胶、水银都是导体 C、铅笔芯、食盐水都是导体 D、铁、玻璃都是绝缘体

查看解析
3、以下机械属于内燃机的是（　　）

A、电风扇 B、汽油机 C、滑轮组 D、洗衣机

查看解析
4、在做“用电流表探究并联电路中的电流关系”的实验中：

(1)、某实验小组在做实验时发现电流表的指针反向偏转，则产生这种现象的原因是。另一小组发现若指针偏转到右边没有刻度的位置，原因；

(2)、小宇正确连接电路图后，如图所示分别把电流表接在A、B、C三处，测出了三处电流，分别用 $I_{A}$ 、 $I_{B}$ 、 $I_{C}$ 表示，并把实验数据填入下表中；
$I_{A}$ /A
$I_{B}$ /A
$I_{C}$ /A
0.6
0.3
0.3
于是他得出了两个实验结论：
①并联电路中干路电流等于各支路电流之和；
②并联电路各支路的电流相等；
这两个结论哪个不是并联电路电流关系的普遍规律？（填结论序号），为了排除错误结论。接下去他应该进行的操作是：。

查看解析
5、亮亮设计了一个用电压表的示数变化反映环境变化的电路，其电路原理图如图（甲）所示，其中，电源电压U为4V（恒定不变），电压表的量程为0～3V， $R_{2}$ 是定值电阻， $R_{2} = 300 Ω$ ， $R_{1}$ 是热敏电阻，其阻值随温度变化的关系如图乙所示，闭合开关S后，求：

(1)、当环境温度为40℃时，电压表示数为多少？

(2)、当电压表示数为3V时，此时的环境温度为多少？

查看解析
6、天然气是一种绿色环保的清洁能源，小明在家用刚安装的高效能燃气灶烧水，消耗0.03m³的天然气就使4kg的水温度升高了50℃。已知水的比热容 $c = 4.2 \times 10^{3} J/ (kg \cdot ℃)$ ，天然气的热值为 $q = 3.5 \times 10^{7} {J/m}^{3}$ ，则：

(1)、完全燃烧0.03m³的天然气放出多少J的热量?

(2)、该燃气灶烧水的效率是多少?

查看解析

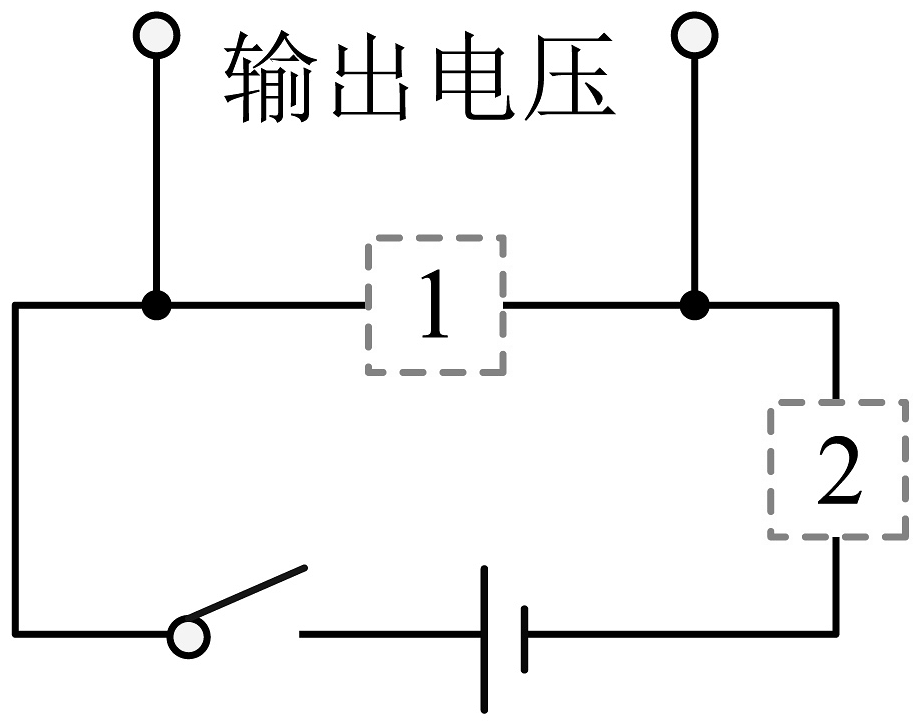

7、现有一热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接2.2kΩ的定值电阻，电源电压恒为12V，当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框（填数字）内；若将虚线框内两元件对调，则报警器报警的最高温度为℃。
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻R/kΩ
6.0
4.4
2.8
1.8
1.1
0.8
0.7

查看解析
8、物体能够被压缩，是因为分子间，固体难以被压缩是因为分子间。

查看解析
9、下列有关电流、电压和电阻的说法正确的是（）

A、电路两端有电压时电路中不一定有电流 B、规定自由电荷定向移动的方向为电流方向 C、导体两端的电压为零时，导体的电阻也为零 D、所有导体中的电流都是由于自由电子定向移动形成的

查看解析
10、下列事例中，属于扩散现象的是（　　）

A、一杯清水滴入几滴红墨水，水变红 B、扫地时，大量灰尘在空中飞舞 C、冷空气下沉，热空气上升 D、放在空气中的铁器过一段时间生锈了

查看解析
11、新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为0~0.6A，电压表的量程为0~3V，O为半圆弧电阻MN的圆心，金属滑片OP为半径，与半圆弧接触良好，接入电路的电阻R_MP与指针旋转角度θ成正比，电源电压恒为6V，R₀为电阻箱（它是可以直接读出接入电路电阻的具体数值的变阻器）。将滑片OP旋转至M处，调节R₀的阻值，使电路中电流为0.6A；保持R₀接入电路阻值不变，然后调节θ为90°时，电流表示数为0.3A（不考虑导线电阻对电路的影响）

(1)、小明设计的电子量角器是通过改变接入电路电阻线的（选填：“长度”或“横截面积”）来改变电阻的；

(2)、当指针OP向右旋转时，电流表的示数将；（选填：“变大”、“变小”或“不变”）

(3)、将滑片OP旋转至M处时，电阻箱连入电路的电阻为Ω，电压表的示数为V；

(4)、当调节θ为126°时，电压表的示数是V；

(5)、为能满足测量0-180°的要求，重新调节电阻箱R₀ ，求满足要求的R₀的最小阻值是Ω。

查看解析
12、根据课堂所学，某同学找来一个空的易拉罐，用钉子在易拉罐底部的中央敲一个圆形小孔，并将顶部剪去；另将一圆筒的顶部和底部都剪去后，在其中一侧蒙上一层塑料薄膜，将它们套在一起制成一个小孔照相机（如图）。将点燃的蜡烛置于小孔前，在塑料薄膜上可观察到一个清晰的像。

(1)、烛焰在塑料薄膜上所成的像是（选填“实像”或“虚像”）；

(2)、在孔大小不变的情况下，将小孔由圆形改成三角形，则他在纸上看到的像是________；

A、三角形烛焰 B、圆形烛焰 C、烛焰正立的像 D、烛焰倒立的像

(3)、若将蜡烛向下移，则看到塑料薄膜上的像是向（选填“上”或“下”）移；

(4)、若保持蜡烛和小孔的位置不变，向后拉动圆筒，则塑料薄膜上的像会如何变化？________。

A、变大 B、变小 C、不变

查看解析
13、为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如题图甲所示，又叫汽车平视显示系统（HeadUpDisplay）．简称HUD。图乙所示，汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（）

A、透过挡风玻璃所成的像是实像 B、这个像是由于光的反射形成的 C、像比驾驶台上的仪表显示要小 D、挡风玻璃与水平面的夹角应为 $45 °$

查看解析
14、甲、乙两同学沿平直路面步行，他们的运动路程与时间变化的关系图像如图所示，下面说法中正确的是（　　）

A、甲同学比乙同学晚出发4s B、在第8s甲、乙两同学的速度相同 C、在4s~8s内，甲、乙两同学的速度之比为2：1 D、在4s~12s内，甲同学做变速直线运动，乙同学做匀速直线运动

查看解析

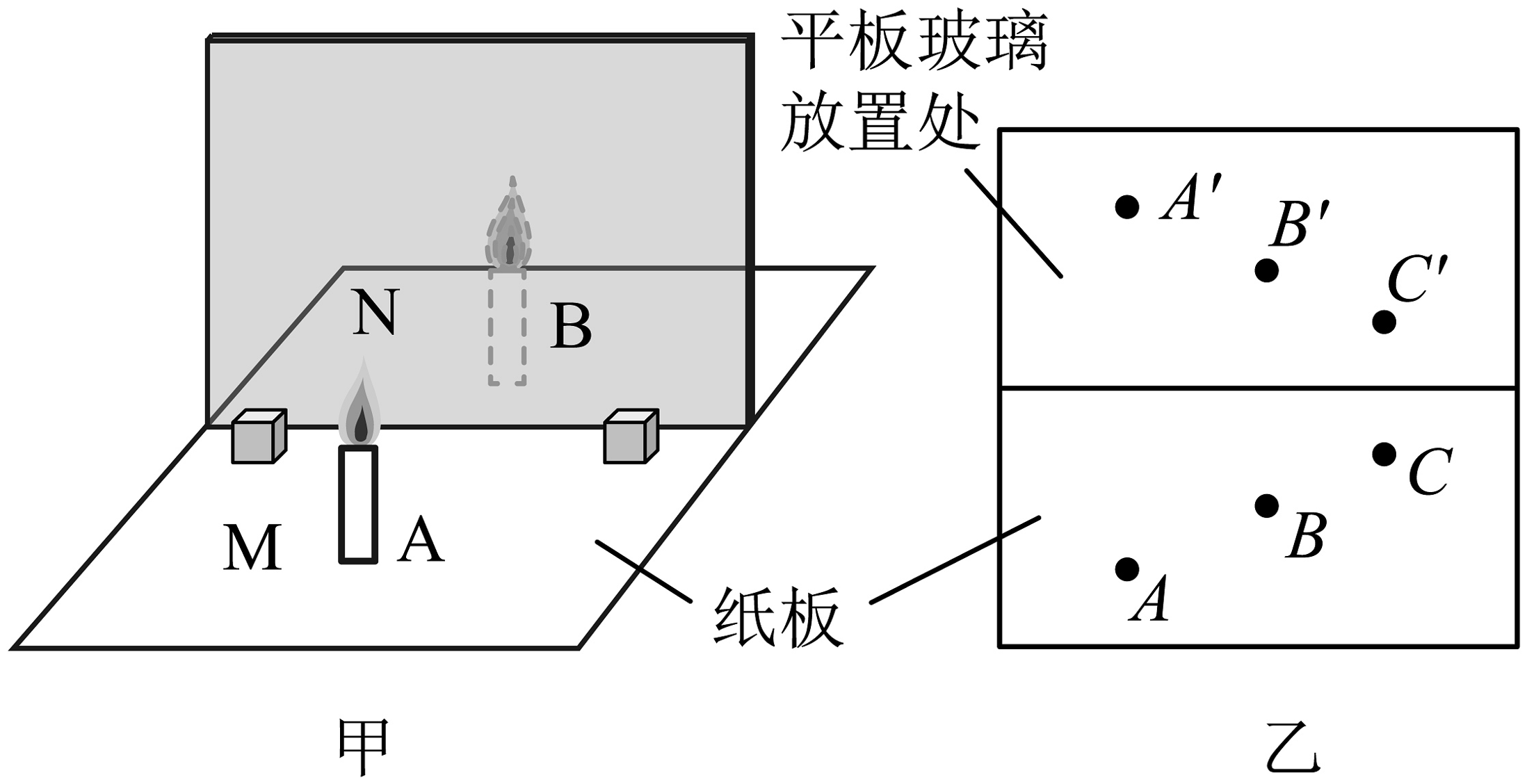

15、如图甲是小华同学探究“平面镜成像的特点”实验装置。

(1)、实验时，不采用平面镜而采用透明薄玻璃板，目的是便于确定；

(2)、在竖立的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像。小华拿另一支大小相同的蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合。由此可以得出的结论：平面镜所成的像与物体大小；

(3)、如图乙所示，经过三次实验，记录的像A^'、B^'、C^'与物A、B、C对应的位置，并量取三次对应的物距与像距进行比较，在探究实验的过程中，若把蜡烛A放在距玻璃板30cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是cm；当蜡烛A远离玻璃板时，它的像的大小将不变；

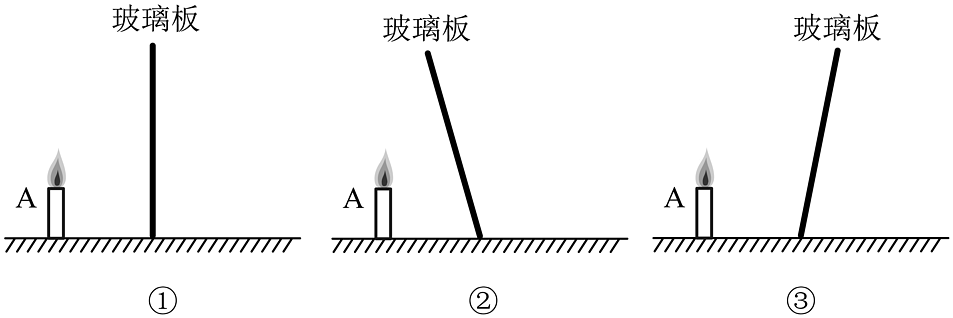

(4)、将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，观察发现：玻璃板中蜡烛A的像偏低且倾斜。你认为在下图所示的①、②、③三幅图中，图是产生以上实验现象的原因。

查看解析
16、如图所示，在研究光的反射规律的实验中，平面镜M放在平板上，E、F是两块粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动。

(1)、使光线以不同角度入射进行实验，测量结果如表所示，由此可得：在光的反射现象中，反射角入射角；
次数
1
2
3
4
入射角
30°
40°
50°
60°
反射角
30°
40°
50°
60°

(2)、如果将光线沿着BO方向射向平面镜时，反射光线沿着OA方向射出，这说明在光的反射现象中，光路是（选填“可逆的”或“不可逆的”）；

(3)、将一束光贴着纸板E沿AO射到O点，若将纸板F向前或向后折，在纸板F上（选填“能”或“不能”）看到反射光线，说明反射光线与入射光线和法线在同一平面内。

查看解析
17、小明在“测量小车的平均速度”实验中，使小车从带刻度尺的斜面上由静止下滑，如图所示。

(1)、该实验的原理是。

(2)、请根据图中信息回答：BC段的平均速度为m/s。

(3)、如果不小心让小车过了A点才开始计时，则所测AC段的平均速度会（选填“偏大”、“偏小”或“不变”）。

查看解析
18、小明是一名跑步爱好者，只要条件允许，每天都坚持慢跑30min，若小明在学校运动场上以平时慢跑的速度跑完400m，用时100s，求：
（1）小明慢跑的平均速度；
（2）小明以上述速度跑30min，共跑了多少m。

查看解析
19、

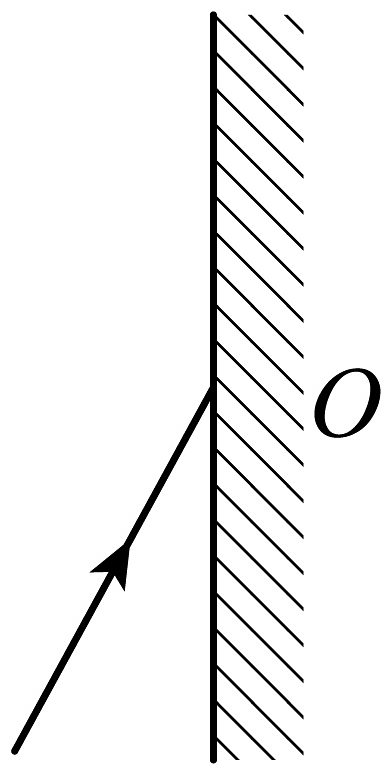

(1)、如图所示，一束光射向平面镜的O点，请画出法线和反射光线；

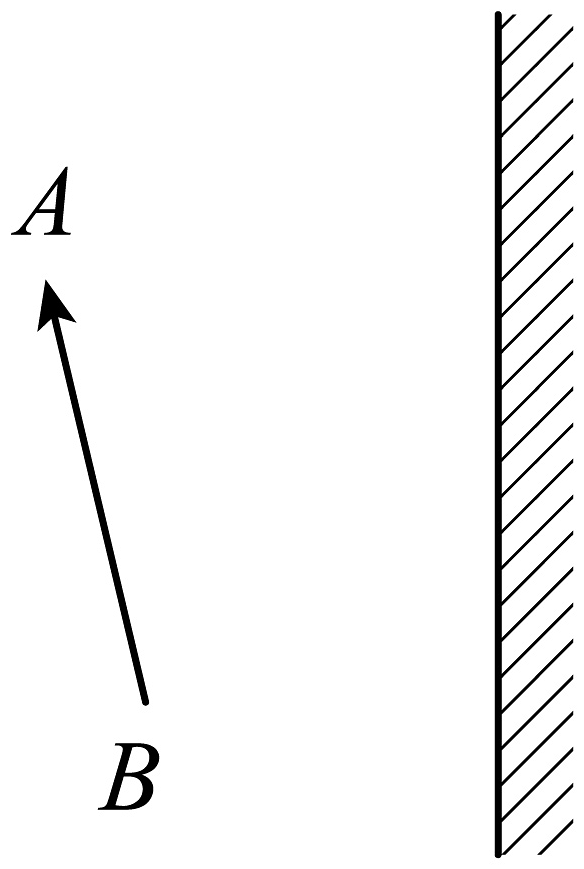

(2)、在图中画出AB在平面镜中所成的像A^'B^'。

查看解析
20、兴隆湖的湖水“水清可鉴”是由于光可以在水面发生（选填“镜面”或“漫”）反射。如图，一束阳光以 $25 °$ 的角斜射到水面上，此时反射角为度。
