1、小灯泡的结构如图1，按如图2连接完好的 $2.5 V$ 灯泡，下列说法正确的是（　　）

A、甲图连接小灯泡亮 B、乙图连接是短路 C、丙图连接小灯泡亮 D、丁图连接是灯泡短路

查看解析
2、如图1所示，用两个相同规格的电加热器正常加热质量、初温都相同的水和煤油。若液体吸收的热量等于电加热器放出的全部热量，加热时间相同。已知水的比热容比煤油的比热容大，图2是水吸收热量与时间的关系图像，则选项中能正确反映煤油吸收热量与时间关系的图像是（　　）

A、 B、 C、 D、

查看解析
3、如图所示，把水壶放在天然气灶上烧水的过程中，下列说法正确的是（　　）

A、天然气燃烧越充分，它的热值越大 B、天然气燃烧过程将内能转化为化学能 C、天然气燃烧放出的热量全部被水吸收了 D、水沸腾时壶盖振动，壶内水蒸气的内能转化为壶盖的机械能

查看解析
4、质量相等的一杯热水和一杯冷水降低相同的温度，则它们放出的热量（　　）

A、一样多 B、热水放出的热量多 C、冷水放出的热量多 D、初温不知，无法判断

查看解析
5、如图，一束光从水中斜射入空气，请画出它大致的折射光线。

查看解析
6、小明妈妈正在做菜，给锅中油加热，当油温较高时，妈妈不小心滴入了一滴水进入油锅。瞬间锅中像炸开了一样，油花四处飞溅。请回答油花飞溅的原因是什么？（温馨提示：请同学们做菜时注意安全！）

查看解析
7、2023年7月12日9时00分，朱雀二号遥二液氧甲烷运载火箭，在我国酒泉卫星发射中心发射升空。至此，朱雀二号成为全球首款成功进入预定轨道的液氧甲烷火箭。火箭在加速升空的过程中，忽略质量损失，下列说法正确的是（　　）

A、火箭发动机是利用内能做功的机械，它属于热机 B、火箭升空时，它的温度会升高，内能不变 C、火箭在加速升空的过程中，机械能守恒 D、火箭上升过程中摩擦生热创造了能量，不符合能量守恒定律

查看解析
8、如图中的甲图所示电路， $V_{1}$ 、 $V_{2}$ 是两只相同的电压表。当闭合开关后，灯泡 $L_{1}$ 和 $L_{2}$ 都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：

(1)、求电源电压及灯 $L_{2}$ 两端的电压；

(2)、若将 $L_{1}$ 和 $L_{2}$ 改接为图丙所示的电路，电源电压不变，闭合开关后，灯泡 $L_{1}$ 和 $L_{2}$ 都发光，此时电流表 $A_{2}$ 的示数为0.44A，电流表 $A_{1}$ 的示数为0.18A，求此时通过灯 $L_{2}$ 的电流；

(3)、在丙图中，若 $L_{2}$ 突然灯丝断了，那么电流表 $A_{1}$ 、电流表 $A_{2}$ 的示数分别是多少？

查看解析
9、某新能源公交车满载时，匀速行驶时受到的阻力是 $6 \times 10^{3} N$ ，在5min内水平匀速行驶了4.5km，所燃烧的天然气热值为 $q = 4.0 \times 10^{7} J / m^{3}$ ，该公交车在这5min的运动中完全燃烧了天然气 $2 . {25m}^{3}$ ；求：

(1)、水平行驶的平均速度是多少？

(2)、该新能源公交车发动机牵引力做的功是多少？

(3)、该公交车发动机的效率是多少？

查看解析
10、小明为了“探究串联电路电压特点”，设计了如图甲所示的电路图，电源电压是两节新干电池。

(1)、小明在连接实物电路时，想要直接将电压表的“0~3V”量程接入电路，小明的同学小华提出在将电压表接入电路前应用其大量程试触，否则可能会导致电压表被烧坏，你认为这一操作（选填“有”或“没有”）必要，理由是；

(2)、排除故障后，小明把电压表接在AB两点之间，此时电压表示数如图乙所示为1.8V；正确测出AB两点间的电压后，为测量BC两点之间的电压，小明直接将与A点相连的导线拆除后与C点相接。小明这一操作是（选填“正确”或“错误”）的，如果这样做，在开关闭合后将会出现的现象是；

(3)、正确操作后，小明用电压表分别测出AB、BC和AC两点之间的电压，并将实验数据记录在下表中，通过对测量数据的分析可初步得出实验结论：；（用字母表达）
$U_{A B}$ /V
$U_{B C}$ /V
$U_{A C}$ /V
1.8
1.0
2.8

(4)、接下来应该用（选填“相同”或“不同”）规格的灯泡多次进行实验，此时多次进行实验的目的是（选填“求平均值减小误差”或“使实验结论具有普遍性”）。

查看解析
11、在“探究并联电路的电流规律”实验中，图甲是小明在实验时连接的电路图。

(1)、小明在实验前发现电流表的指针如图乙所示，他接下来的操作是；

(2)、在连接电路时发现，刚接好最后一根导线，电流表的指针立即发生了偏转，由此可知，他在连接电路时操作不当之处是；

(3)、该同学连接好电路后，用开关“试触”，观察到电流表指针又出现如乙图所示迅速偏转到零刻线左侧，则他连接的电路存在的问题是；

(4)、调整后，在实验过程中发现灯泡 $L_{1}$ 不发光、灯泡 $L_{2}$ 发光，调换两个灯泡的位置后，灯泡 $L_{1}$ 仍不发光、灯泡 $L_{2}$ 继续发光，该电路存在的问题是；

(5)、排除故障并正确连接电路后，小组同学需要多次拆接电路测出灯泡 $L_{1}$ 、 $L_{2}$ 所在支路和干路电流，在拆接电路的过程（选填“需要”或“不需要”）断开开关；

(6)、换用不同规格的灯泡多次测量，并将实验中电流表的示数记录在下表中。其中空缺部分电流表的示数如图丙所示，电流为A，分析表格数据可得出的实验结论为：在并联电路中，干路电流。
实验次数
灯泡 $L_{1}$ 支路电流/A
灯泡 $L_{2}$ 支路电流/A
干路电流/A
1
0.26
0.16
0.42
2
0.30

0.50
3
0.34
0.24
0.58

查看解析
12、在“探究影响导体电阻大小的因素”实验中，小明猜想导体电阻大小可能与下列因素有关：
A．导体的材料　　B．导体的长度　　C．导体的横截面积
为了验证上述猜想，他用如图所示的器材进行实验，编号①②③是镍铬合金，④是锰铜合金。

(1)、连接电路时开关要处于状态；

(2)、选用①②两根导体分别接入电路进行实验，可验证猜想（选填猜想中的选项“A”“B”或“C”）；

(3)、选用①④两根导体分别接入图M、N两点间，闭合开关，电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的有关；

(4)、为验证猜想导体电阻大小与导体的横截面积有关，选用和两根导体分别接入电路进行实验；

(5)、同组的小红和小亮对图中的电路设计提出了自己的观点。小红认为灯泡是多余的，根据电流表的变化可以准确判断导体电阻的大小；小亮认为灯泡和电流表同时使用更好，因为灯泡可以保护电路从而防止损坏电流表。你认为（选填“小红”或“小亮”）的观点正确。

查看解析

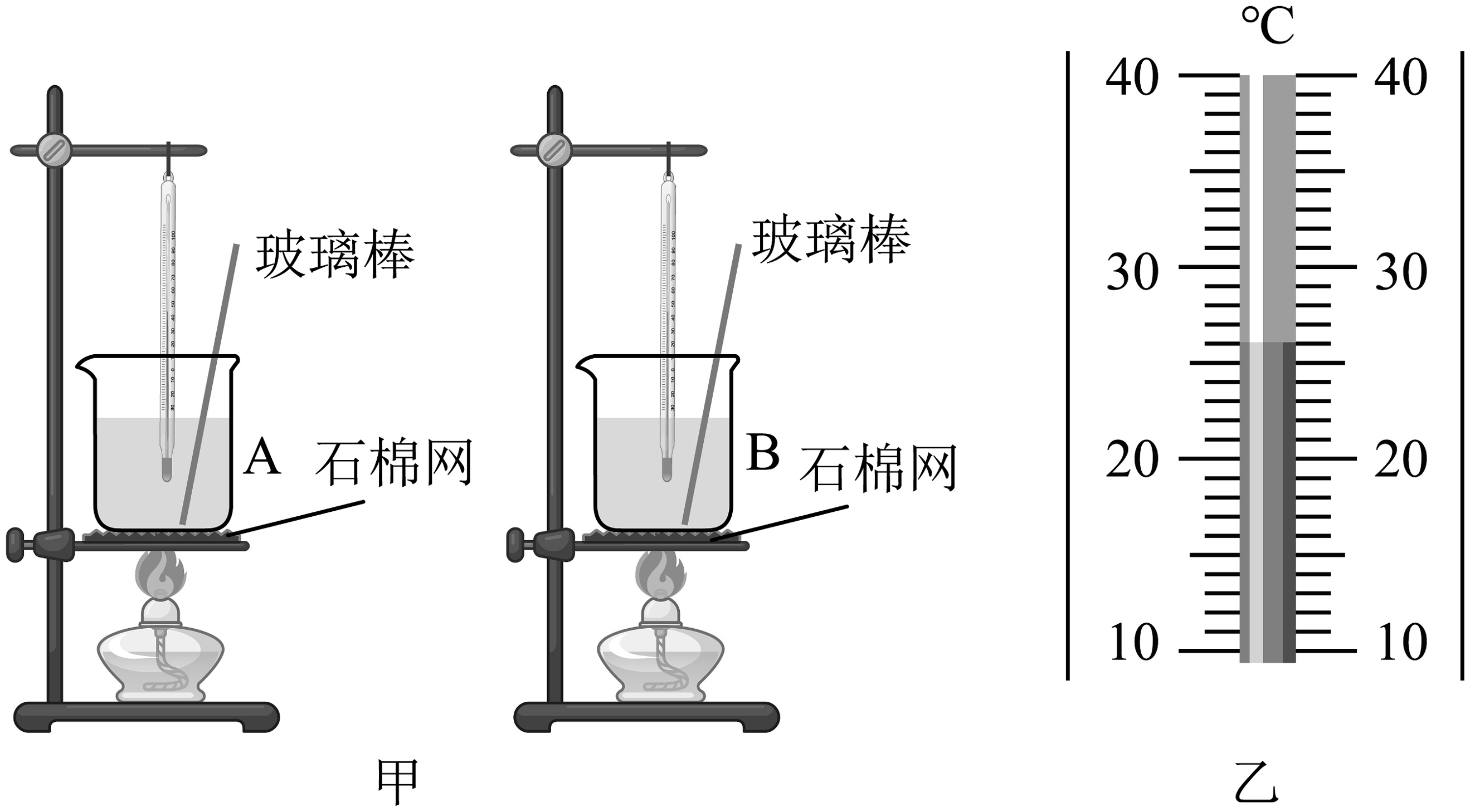

13、图甲是小明做“比较不同物质吸热情况”实验的装置，他用两个相同的容器分别装入质量相等的A、B两种液体，并用相同的装置加热。
加热时间/min
0
1
2
3
4
5
A液体的温度/℃
10
14
18
22
26
30
B液体的温度/℃
10
18

34
42
50

(1)、图乙为B液体在第2min时温度计的示数，其示数为℃。除了图中器材外，还需要的测量仪器有天平和；

(2)、液体吸收热量的多少可通过来比较；（选填“加热时间”或“升高的温度”）

(3)、将实验数据记录在以上表格中，分析数据可知：质量相等的A和B两种液体，在吸收相同热量时，（选填“A”或“B”）液体升高的温度较高；

(4)、冬天，小明想自制一个暖手袋，若要从A和B中选一种液体装入暖手袋中作为供热介质，则选择（选填“A”或“B”）为介质保暖时间会更长。

查看解析
14、作图题：

(1)、在如图（1）所示的电路中，请在虚线框里填上电表符号（“A”或“V”），使开关S闭合后，电阻R₁、R₂都可正常工作。

(2)、在如图（2）所示的实物电路中，请用笔画线代替导线按要求完成电路连接。要求：两个灯泡并联，电流表测通过灯泡 $L_{1}$ 的电流，开关控制整个电路，导线不能交叉。

查看解析
15、如图是电阻A、B的 $I - U$ 图象。由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V，将电阻A、B并联后接入某电路，当通过B的电压为1V时，干路的电流是A。

查看解析
16、干燥的天气里，将与毛衣摩擦过的气球靠近头发，会产生如图所示的现象，这是由于气球与毛衣摩擦的过程中发生电子的（选填“转移”或“产生”），使气球带电，从而具有的性质。

查看解析
17、如图所示，长喙天蛾能嗅到花香，是因为花香分子在，温度越高，花香越浓郁，说明这一现象与有关。

查看解析
18、如图所示电路中，下列说法正确的是（　　）

A、只闭合 $S_{1}$ 、 $S_{2}$ ， $L_{1}$ 不亮， $L_{2}$ 亮 B、 $S_{1}$ 、 $S_{2}$ 、 $S_{3}$ 都闭合， $L_{1}$ 与 $L_{2}$ 都不亮 C、只闭合 $S_{2}$ ， $L_{1}$ 与 $L_{2}$ 并联 D、只闭合 $S_{1}$ 、 $S_{3}$ ， $L_{1}$ 与 $L_{2}$ 并联

查看解析
19、质量均为0.5kg的水和另一种液体在相同时间内放出的热量相等，它们温度随时间变化的关系如图所示。水的比热容 $c_{水} = 4.2 \times 10^{3} J / (kg \cdot ℃)$ ， $c_{水} > c_{液}$ 。下列说法中正确的是（　　）

A、甲物质是水 B、乙物质是水 C、0~12min乙温度降低了20℃ D、0~12min甲放出了 $4.2 \times 10^{4} J$ 的热量

查看解析
20、如图所示，在厚玻璃筒里放一小团硝化棉，迅速压下活塞，观察到硝化棉燃烧起来。关于该过程，下列说法正确的是（　　）

A、活塞对筒内气体做了功 B、筒内气体温度升高 C、筒内气体的内能不变 D、该过程相当于内燃机的做功冲程
