1、某课外活动小组的同学设计了一个用电压表示数的变化来反映环境温度变化的电路，如图甲所示。电源电压为6V不变， Ro=20Ω，R1是热敏电阻，R1阻值随温度变化的图象如图乙所示。闭合开关S后，求：
(1)、当电压表示数为2V时，电路中的电流多大?(2)、当环境温度为 时，电压表示数是多少?(3)、如果将 Ro、R1并联接在该电源上，放置在某一环境中时，测得干路中的电流为0.6A，此时人在这样的环境温度中是否舒适?请通过计算后，结合你知道的生活情形分析理由。 -
2、吃早饭的时候，妈妈想用热水给小明加热如图所示的质量为200g盒装牛奶，使牛奶的温度由20℃升高到50℃。[已知：
求：
(1)、牛奶吸收的热量?(2)、若不考虑热量损失，热水放出的热量全部被牛奶吸收，妈妈至少要用70℃的热水多少千克? -
3、探究串并联电路中电流、电压规律：
(1)、连接电路如图甲，探究并联电路的电流规律：①闭合开关，L1发光，L2不发光，电流表有示数，电路故障可能是 ；
②排除故障后进行实验，测得通过L1的电流0.22A，通过L2的电流0.18A，测量干路电流时，应当选择电流表的测量范围为 A；
③实验后，小园发现灯泡上 L1标注有： “3.8V0.3A”， 什么原因造成通过L1的电流不是0.3A， 请说明原因：；
(2)、如图乙，探究串联电路中电压的规律。①请在图乙中用笔画线代替导线将电路补充完整；
②实验中换用不同小灯泡进行多次实验并记录数据如表。
次数
L1两端电压U1/V
L2两端电压U2/V
L1和L2两端电压U/V
1
1.3
1.5
2.8
2
1.2
1.6
2.8
3
1.4
1.4
2.8
4
1
1.7
2.8
分析表中数据，有同学提出第4次实验中记录的数据结果和前三次有所不同，应将U1改为1.1，其他同学反对这一做法，理由是 ；解决上述问题后，可得出串联电路电压的规律为：。(用公式表示)
-
4、小明和小辉学习了燃料的热值后，他们一起设计了一个实验来探究煤油和菜籽油的热值的大小关系。他们组装了如图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
(1)、为了保证实验结论的可靠性，小明和小辉选择两套完全相同的装置，并控制煤油和菜籽油的质量相等，以及两杯水的质量相等。但对于两杯水的初温他们的看法却不同。请将下列他们的想法补充完整。①小辉认为实验中是直接用(选填“加热时间”或“温度计示数的变化”)来表示煤油和菜籽油放出热量的多少。所以，实验中两杯水的初温可以不同。
②小明认为如果两杯水的初温不同，那么水与周围环境的温差不相同，于是两杯水的散热就不相同，就有可能会出现燃料燃烧传递给水的热量相同时，而水吸收的热量(选填“相同”或“不同”)的情况。所以，实验时必须控制水的初温相同。
③你认为(选填“小明”或“小辉”)的想法更合理。
(2)、通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是。(3)、小明同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录数据利用热量公式计算出了水吸收的热量，然后利用这个热量计算出两种油的热值，发现计算结果与资料中给出的热值是(选填“相同”、“偏大”或“偏小”)的。理由是(只写出一条即可)。 -
5、小明设计了“地磅”的电路图，如图甲所示，滑杆P 可在竖直放置的电阻R 上滑动，当货车质量增大时，电表示数(选填“变大”或“变小”)，但该电路有的安全隐患。优化后的电路设计方案见图乙，则方案乙除了可以解决以上安全隐患，还有的优点(写一条即可)。
-
6、目前汽车的动力主要为燃油、天然气以及电动三种。(1)、汽车中有一个水箱，里面装水用来冷却汽车的汽油机，是因为水的较大，这是通过方式改变汽油机的内能；(2)、怠速指汽车不前进时发动机的转速。某品牌小轿车四缸发动机的怠速为720r/min，则该发动机怠速时它1秒钟对外做功次，汽油机将机械能转化为内能的是冲程。
-
7、立定跳远是中考项目之一，为了保证考试的公平性，有一种电子立定跳远测试仪，可以快速并准确的测试出学生成绩。某兴趣小组同学设计了电路来模拟其中部分功能，该电路由电源、电铃(符号：)、保护电阻R、开关S和S1组成。当有同学踏上测试垫时，开关S、S1会自动同时闭合；当机器感应到脚尖过线，红外感应开关S1断开，电铃发出声音提醒考生，请根据以上要求，将图中电路补充完整。
-
8、用相同的加热器分别给甲、乙两种液体进行加热，两液体的质量和初温均相同，不计热量损失，已知cm：C△=2：1，请在同一坐标系中画出乙液体在内温度随时间变化关系的图像。
-
9、图甲是卫生间内的湿度检测仪的内部简化电路图，电源电压恒定不变，电阻R1是定值电阻，R是湿度传感器，其阻值随着周围空气湿度的关系如图乙所示。当湿度检测仪处于工作状态，在使用喷头淋浴时，下列说法正确的是（ ）
A、电路中总电阻逐渐增大 B、电流表A1的示数不变 C、电压表的示数逐渐增大 D、电流表A2的示数增大 -
10、某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。通电后，电动车可行驶，但小动物无法转动。则电路中的故障是(假设导线连接良好，电路只有一处故障 )（ ）
A、行驶定时器断路 B、旋转开关短路 C、旋转定时器短路 D、旋转电动机断路 -
11、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，下列分析正确的是（ ）
A、电位器与灯泡并联 B、若只将b、c接入电路，逆时针转动旋钮时灯泡变暗 C、若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D、电位器通过改变接入电路中电阻丝的横截面积来改变灯泡亮度 -
12、如图甲所示的某路灯，白天光伏电池对蓄电池充电，晚上蓄电池对路灯供电，图乙是这一过程中的能量转化图(图中a、b、c分别表示某种形式的能量)。下列判断正确的是（ ）
A、a是电能，b是电能，c是光能 B、B. a是电能，b是机械能，c是光能 C、a是机械能，b是内能，c是光能 D、a是内能，b是光能，c是电能 -
13、如图所示是一个装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦后带了负电，可以轻松地将附近的灰尘和头发清扫干净。下列有关静电除尘纸的说法正确的是（ ）
A、除尘纸和地面摩擦创造了电荷 B、摩擦后，除尘纸与地板带的是同种电荷 C、摩擦后，除尘纸得到电子，从而带负电 D、除尘纸吸附灰尘利用了同种电荷相互排斥的原理 -
14、十一假期，乐乐给家人“露了一手”，做了一道可乐鸡翅。以下是他对一些物理现象的分析，其中正确的是（ ）A、从冰箱冷冻室里拿出来的鸡翅温度低，内能为零 B、鸡翅从生做到熟，主要是利用做功的方式改变内能 C、鸡翅温度升高，含有的热量越大 D、做好的可乐鸡翅香味弥漫整个厨房，说明分子在不停地做无规则运动
-
15、小明同学为自己家的鱼缸设计了一款补水提示器，如图所示，滑片随着水量的增加而下移，水量变化驱动滑片P上下移动。
(1)、该装置中水量表是用表改装的；(2)、电源电压恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，当水量减少时，滑动变阻器接入电路的电阻 ， 水量表的示数将(最后两空均选填“变大”“变小”或“不变”)。(3)、电路中的电阻R0的作用是。 -
16、
(1)、如图所示是课本上的演示实验，与汽车四冲程中压缩冲程原理相同的是(选填“甲”或“乙”)图所示的演示实验，乙图中水蒸气将塞子冲出去的过程中，能量转化是能转化为能。(2)、小乐同学练习使用电流表测电流，他在连接电路前，观察电流表出现如图丙所示的现象，这时他应该；他连好电路在测量电流时观察到电流表又出现如图丙所示的现象，则他出现的错误是。(3)、如图丁所示，有两个验电器A和B，其中A带负电，金属箔张开一定角度；B不带电。现用带绝缘手柄的金属棒将AB连接起来，在连接的瞬间A验电器的金属箔张角(选填“变大”“变小”或“不变”)；此时B验电器(选填“带正电”“带负电”或“不带电”)；金属棒中的电流方向是(选填“从A到B”或“从B到A”)。 -
17、燃气灶烧水时，把质量为2kg、初温为20℃的水加热到70℃，共燃烧了0.02m3天然气(假设天然气完全燃烧)。已知水的比热容为 ， 天然气的热值为8.4×107J/m。
求：
(1)、水吸收的热量是多少J?(2)、燃气灶烧水时的效率为多少?(3)、如果一清洁能源汽车发动机天然气燃烧的能量转化为机械能的效率是40%，汽车以72km/h匀速行驶，受到的阻力为2000N，则0.02m3的天然气可以让这辆汽车行驶多少m? -
18、小明家新安装了一台装有200kg水的太阳能热水器，加满水后，经过一段时间阳光的照射，初温20℃的水吸收了1.68×107J的热量。已知水的比热容( 焦炭的热值(q=3.0×107J/ kg，求：(1)、水温升高了多少℃?(2)、若这些热量由效率为20%的火炉燃烧焦炭来提供，则焦炭完全燃烧放出的热量为多少?(3)、需要完全燃烧多少 kg的焦炭?
-
19、如图甲所示，小滨对串联电路电压规律进行了探究。
表格
U/V
2.4
1.4
3.8
1.5
2.2
3.7
1.2
1.3
2.5
(1)、连接电路时，开关S应处于状态；(2)、实验中，小滨发现：闭合开关后，两灯都发光，且L1比L2更亮，则通过L1的电流(选填“大于”“等于”或“小于”)L2的电流；(3)、在图甲测L2两端的电压时，为了节省时间，小滨采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，小滨所用的方法(选填“能”或“不能`)测出L2两端的电压，原因是；(4)、方法改进后，测出电源电压U、灯泡L1两端的电压U1、灯泡L2两端的电压U2的多组电压数据记录在表格中，如上表：分析实验数据得出结论：串联电路中，(写出结论表达式)；
(5)、小滨所在的兴趣小组的小河同学想继续探究并联电路中电流的规律。图乙是小河设计的电路图，实验时需要测量A、B、C三处的电流，图丙是小河某次测量时连接的实物电路，此时电流表测量的是(选填“A”“B”或“C”)处的电流。如图丙，正确连接电路后，闭合开关S，记录电流表示数，若L2支路断路，则电流表示数将(选填“变大”“变小”或“不变”)。 -
20、学习了电学知识后，小明对电阻的特性产生了极大的兴趣。

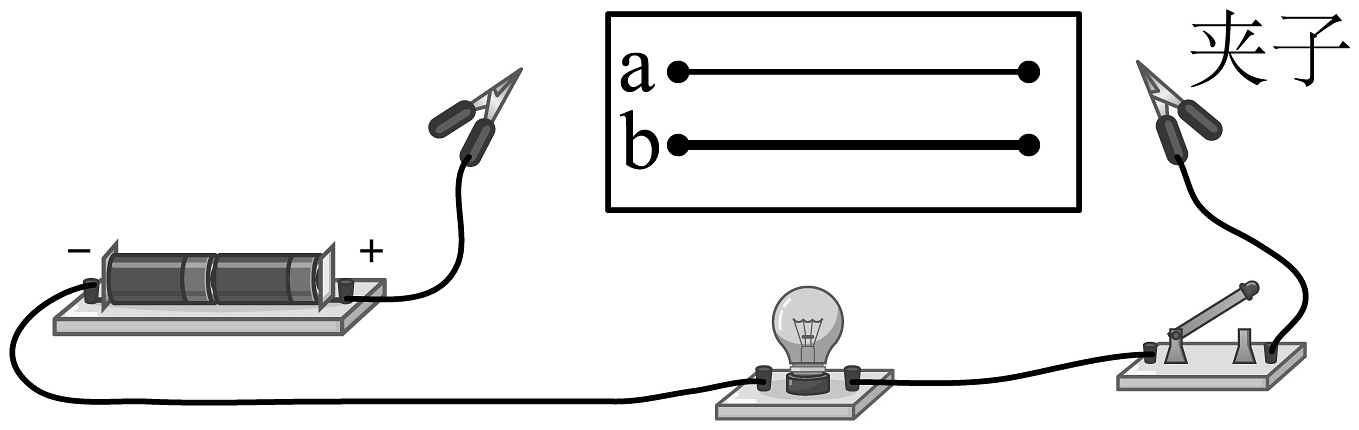

(1)、在如图甲所示电路中的A、B两点间先后接入长度和横截面积相同的铜线、铅笔芯、镍铬合金丝，通电后观察到灯泡的亮度分别为：亮、较亮、较暗，该实验现象说明：导体的电阻与导体的有关。(2)、小明选取器材进一步探究，找到四段电阻线a、b、c、d，已知a、b、c为镍铬合金线，d为锰铜合金线，b、c、d粗细相同，a的横截面积为它们的两倍。将它们安装到实验板上，并连接好实验电路如图乙所示，用夹子AB夹住电阻线的两端，将电阻线接入电路，为了能够更好地反映出电阻的变化，可以在如图电路中接入(3)、将电阻线b、c分别接入电路，当b接入电路中时，小灯泡更亮，说明在和相同时，电阻越大。(4)、将一根长为L粗细均匀的镍铬合金丝对折后，它的电阻将(选填“变大”“变小”)。
