1、按要求完成下列作图；

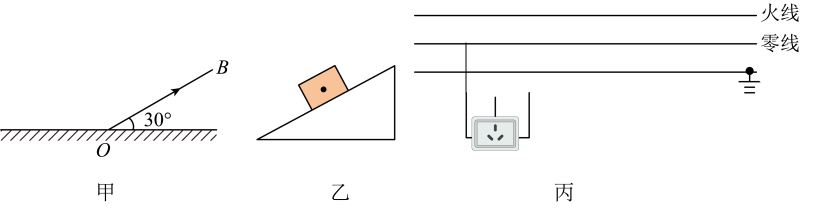

(1)、根据给出的反射光线OB，画出对应的入射光线AO，并标出入射角大小；

(2)、画出点光源S发出的两束光通过凹透镜的折射光；

查看解析
2、按要求完成下列作图；

(1)、如图所示，根据实物图，在方框中画出对应的电路图。

(2)、如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部的磁感线方向并在括号内标出电源的“+”、“-”极。

(3)、如图所示，请将开关和节能灯正确接入家庭电路，使开关能控制灯的通、断电。

查看解析
3、

(1)、请在图甲中画出京剧演员头顶A点在平面镜中的像 $A^{'}$ 。

(2)、如图乙，一束红光沿AO方向从水射入空气，折射光线为 $O A^{'}$ 。若另一束红光沿BO方向从水射入空气，请大致画出它的折射光线，并标出对应的折射角γ。

(3)、请在图丙中分别画出AB的入射光线和CO的折射光线。

查看解析
4、

(1)、在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端的电压；②闭合开关S，向左端移动滑动变阻器的滑片P，小灯泡变亮。

(2)、请在图中小磁针左侧标出N或S极，在上方虚线上标出磁感线的方向。

查看解析
5、

(1)、在图中，请画出光线AO从空气斜射入水的反射光线和折射光线的大致方向；

(2)、在图中，请画出通过凹透镜的两条光线的入射光线和折射光线；

(3)、在图中，A同学通过平面镜可以看到隔墙的B同学（含眼睛），图中A、B同学用黑点代表，请在图中画出A看到B的光路图．（保留作图过程）

查看解析
6、如图所示，请在两虚线框内分别标出电源和螺线管的极性。

查看解析
7、将下列实物图转换为电路图。

查看解析
8、金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图中用笔画线表示导线将三孔摇座和开关连接在家庭电路中。

查看解析
9、按要求完成作图。

(1)、如图甲所示，是电池和玩具电机连接起来的电路，请根据图甲连接图乙的实物图。

(2)、如图所示，在电路图中填入电流表、电压表符号，使开关闭合后，灯泡能发光。

(3)、现有一款自动控制的楼道灯，当天黑之后，只要有人走动发出声响，电路就会接通，灯随之亮起；而在白天，无论发出多大的声响，灯都不会亮。这是因为电路中安装了“声控”开关（）和“光控”（）开关。电源用电池符号代替，请在图的虚线方框中画出对应的电路图。

查看解析
10、

(1)、请根据光的反射规律，画出图中反射光线对应的入射光线；

(2)、在图中，根据物体AB与镜中所成的像 $A^{'} B^{'}$ 找出平面镜的位置；

(3)、请在图中画出入射光线经过凹透镜后的折射光线。

查看解析
11、

(1)、如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

(2)、某同学清晨站在湖边看到了水中的太阳，A点该同学是眼睛的位置；B点是太阳的位置，请在图中画出他看到水中太阳的光路图。

(3)、在图中，画出通过透镜的折射光线。

查看解析
12、小米使用电热水壶烧水的过程如下：先将电热水壶接通电源，以额定功率加热；水沸腾后，继续加热一段时间才停止加热。请在坐标图中画出从开始加热到停止加热的过程中，水的内能随温度变化的大致关系图像。（水的初温为0℃，气压为1个标准大气压，忽略加热过程中水的质量变化）

查看解析
13、学校组织演讲比赛，三位评委同时闭合各自的开关时屏幕上的灯才会亮起，表示参赛者顺利通过比赛，取得复赛资格。现给你一只小灯泡、三只开关、电源及导线若干。请在虚线框内设计出满足以上要求的电路图。

查看解析
14、小吴选用如图所示器材来探究“电流与电阻的关系”，请用笔画线代替导线将电路补充完整。（不考虑电表测量范围的选择，导线不能相交）

查看解析
15、请在图中画出物体A对墙壁的压力以及物体A所受的重力。

查看解析
16、一根下方悬挂有重物的均匀长直木棒可以绕 $O$ 点转动，此时施加如图所示的力 $F$ ，杠杆保持静止，请画出力 $F$ 的力臂 $l$ 。

查看解析
17、按下列要求作图：

(1)、请根据平面镜成像特点，在图中画出物体 $AB$ 在平面镜 $MN$ 中所成的像 $A' B'$ 。

(2)、请做出光在三棱镜中的两次折射光路图。

(3)、根据透镜的折射规律，在图中画出对应的入射光线或折射光线。

查看解析
18、

(1)、我国西部某塔式光热电站如甲图所示，上万面镜子将太阳光准确地反射到高塔顶端。某时刻太阳在S点，地面上的一面追日镜（平面镜） $M N$ 恰好将太阳光反射到吸热器的A点，请在乙图中画出该时刻的反射光路（保留作图痕迹）。

(2)、如图所示，在“探究凸透镜成像规律”的实验中，请作出此时烛焰上S点的像 $S^{'}$ （保留作图痕迹）。

查看解析
19、水箱是生活中常用的供水工具，如图所示是该模型的示意图，储水箱主要由一个重为10N，底面积是 $200 {cm}^{2}$ ，高度为32cm（溢水口到桶底）的圆柱形金属水桶、一个压力传感开关和两个体积相同的实心圆柱体A、B组成，其中圆柱体A、B通过细线1与压力传感开关相连。已知加水前水箱的水桶内储水高度为15cm，圆柱体B恰好一半浸在水中，此时压力传感器受到细线1竖直向下的拉力达到6.5N，水泵接收到信号从进水口开始向桶内加水，已知实心圆柱体A、B的重力分别为 $G_{A} = 2 N$ 、 $G_{B} = 7 N$ ，它们的底面积都是 $50 {cm}^{2}$ 。（ $g = 10 N/kg$ ）求：

(1)、水泵向桶内加水前，水桶底部受到水的压强；

(2)、A的体积；

(3)、若细线2长5cm，当加水至细线1对A的拉力为1N时，细线1末端的拉力传感器突然失控，导致A、B平稳下落（不考虑水波动，A、B不吸水），试求A、B稳定后容器对桌面的压强。

查看解析
20、随着科技的迅猛发展，机器人技术已逐渐渗透到我们生活的方方面面。在餐饮业，智能送餐机器人的出现，不仅提升了服务效率，也为消费者带来了全新的用餐体验。下表是如图甲所示的送餐机器人的部分参数，求：
移动速度
0.2~0.6m/s
一次最大送餐量
？
电机额定工作电压
48V
电机额定功率
72W

(1)、该机器人电机正常工作时的电流；

(2)、如果该机器人以额定功率、最大移动速度给距离30m的顾客送餐，则完成此次送餐电机所消耗的电能；

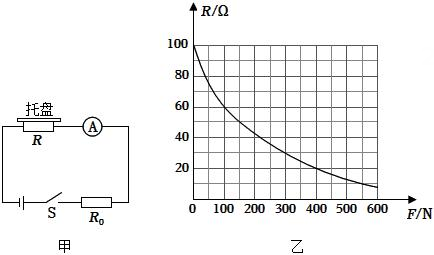

(3)、如图乙所示为该机器人送餐负重过载保护电路原理图，图乙中电源电压为6V，电阻箱 $R_{0}$ 的阻值为10Ω，R为托盘内的压力传感器，其阻值随所受压力变化的图像如图丙所示，为保护机器人，当电流 $I \geq 0.2 A$ 时触发器断开（触发器的电阻忽略不计），可使电机停止工作，放弃送餐。请通过列式计算送餐机器人一次最大送餐量。

查看解析

移动速度	0.2~0.6m/s	一次最大送餐量	？
电机额定工作电压	48V	电机额定功率	72W
