广东省东莞市东华初级中学2024-2025学年九年级上学期期中测试物理试题
试卷更新日期：2024-12-14 类型：期中考试
一、单项选择题（每小题3分，共21分）
-
1. 下面有关电学的一些数据中，符合生活实际的是（ ）A、家用冰箱电流约为5A B、人体安全电压是36V C、家用电灯功率约为20W D、人体电阻约为1Ω2. 如图所示，两位同学正在爬楼梯，若他们爬相同的楼层，下列说法正确的是（ ）
A、体重大的一定做功慢 B、体重小的做功一定少 C、用时短的做功一定快 D、用时长的一定做功多3. 一个验电器的两个金属箔片因带电而张开，如图所示。则这两个金属箔片一定带（ ）

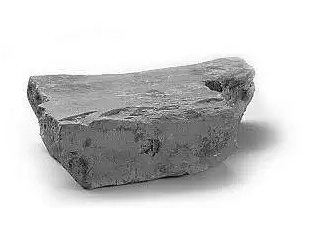

A、正电 B、负电 C、同种电荷 D、异种电荷4. 在蓝田县新街遗址出土的5块残砖块，被确认为中国最早的砖，距今有五千多年，图中是其中的一块。从晒制到烧制，从青砖到红砖，砖见证了中华文明的历程。下列相关说法正确的是（ ）

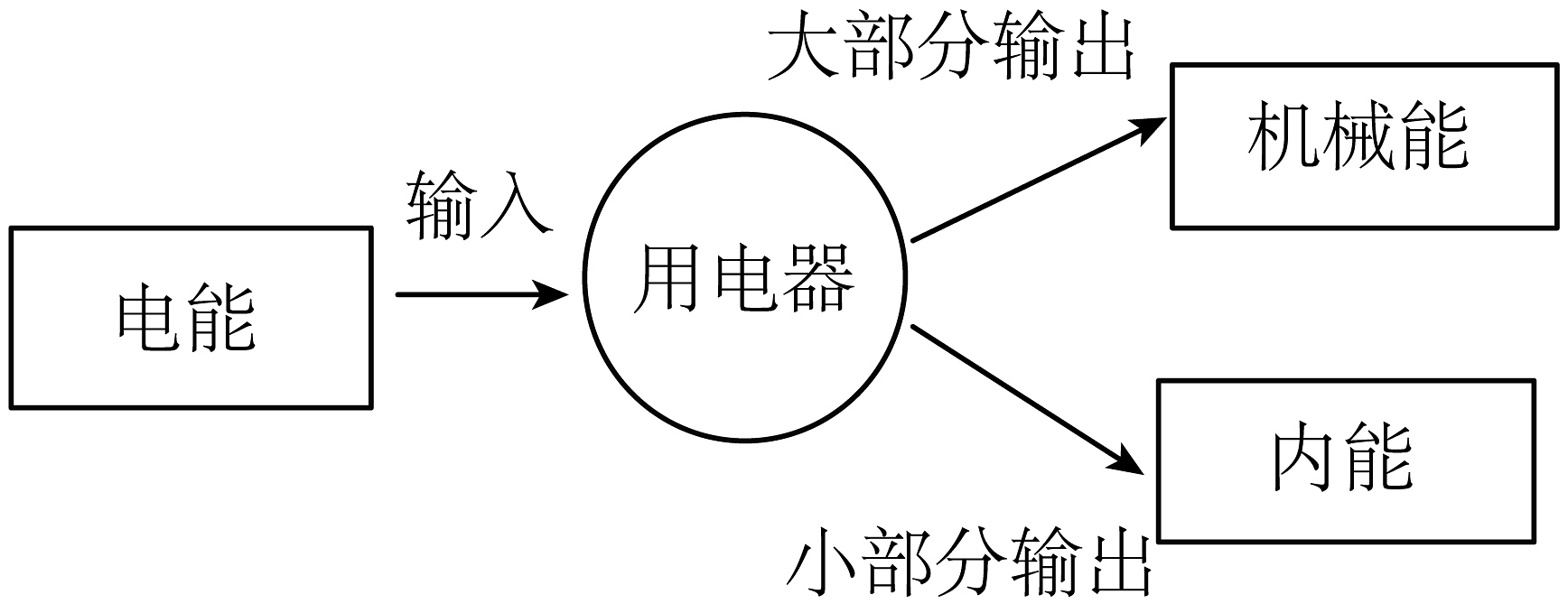

A、晒制泥坯时，泥坯温度越高含有的热量越多 B、烧制红砖时，燃料燃烧越充分，其热值越大 C、烧制红砖时，是通过热传递的方式改变砖块的内能 D、砖的温度升高时，比热容变大5. 某用电器的能量流向图如图所示，由此可知该用电器可能是（ ）
A、电饭煲 B、白炽灯 C、电热水器 D、电风扇6. 如图，加油站工作人员提取油枪加油前，手必须触摸静电释放器，以清除身体上的静电，确保安全。下列说法正确的是（ ）
A、静电释放器可由玻璃制成 B、身体上的静电是人体与衣服摩擦过程创造的 C、清除静电后，人体上的正、负电荷全部消失 D、清除静电时，人体的静电经静电释放器释放到大地7. 如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A、体重示数计是用电压表改装成的 B、体重测试仪电路由于缺少开关，始终处于通路 C、体重越轻，体重示数计的示数越大 D、体重测试仪所测体重越大，R1两端电压越大二、填空题（每空1分，共21分）
-
8. 工人师傅借助如图所示的滑轮组装置，将货物匀速提升了4m，则拉力通过的距离是m，使用滑轮组提升货物的好处是（选填“省力”或“省功”），如果增加货物质量，则滑轮组的机械效率。
9. 如图为小亮设计的电路图，闭合开关时，灯和组成串联电路；闭合开关时，灯和组成并联电路，在拆除电路时应断开开关，先拆除两端的导线。
10. 有两个由不同材料制成的电阻和 ， 各自的电压与电流关系图像如图所示，若将它们并联接在电压为2V的电源上，则此时干路中的电流为A，若将它们串联接在另一电源上时，通过的电流为0.2A，则的电功率为W，的电功率为W。
11. 如图是具有报警功能的文物展示台。该展示台由木板、弹簧、金属片A、B、C和报警电路组成，其中弹簧上的金属片B相当于电路中的。当把物品放在展示台上时，金属片B在压力作用下与金属片A、C接触，这时（选填“灯”或“电铃”）处于工作状态。当物品离开展示台时，灯和电铃是（选填“串联”或“并联”）的。
12. 如图是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现两只灯泡均不发光，于是他用一根导线来排查故障。假定该电路中灯泡已开路，则当他用导线连接两端时， ， （均选填“不发光”或“发光”）。更换灯泡后，两只灯泡都能发光，则电路中的电流方向是从（选填“流向”或“流向”）。
13. 如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，电动自行车就通电了，扭动右手把，电动自行车就可以加速前进，则右手把的作用相当于电路中的（选填“开关”或“滑动变阻器”），给电动车充电时，蓄电池相当于电路中的（选填“电源”或“用电器”），电动自行车的电池上标有“40V 10Ah”，则将该电池充满储存的电能为J。
14. 在相距10km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻是0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为3.0V时，电流表示数为0.1A，则甲地到短路位置的输电线的总电阻是Ω，短路位置距离甲地km，检测过程中，电流通过乙地（选填“有”或“无”）。
三、作图题（共7分）
-
15. 请根据如图甲所示的电路图，将图乙中的元件正确连接。
16. 根据实物图，在虚线框内画出电路图。
17. 请在如图的圆圈中填上合适的电流表或电压表，闭合开关后，使之成为正确的电路图。
四、实验题（共19分）
-
18.(1)、如图所示为某天小亮家的电能表，半个月后电能表示数变化为
。该这段时间内家中用电器消耗的电能为kW·h；小亮关闭家中其它用电器，让家中的电饭锅单独工作，观察到电饭锅工作一段时间内指示灯闪烁32次，则这段时间内电饭锅消耗电能为kW·h；小亮家里用电器的总功率不能超过W。
(2)、小水同学利用图中的电路，探究“导体电阻大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝；甲、乙长度相同；乙、丙粗细相同；实验中，根据判断接入M、N两点间电阻的大小，需选用的电阻丝是；若选用甲、丙两电阻丝，（选填“可以”或“不可以”）探究导体电阻的大小与长度的关系。
19. 为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量（100g）、初温（10℃）都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
(1)、实验中，可以通过比较（选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；加热过程中需用玻璃棒不断搅拌，搅拌的目的是；(2)、加热到4min时，液体B的温度如图乙所示，此时温度计示数是℃，如果液体B的比热容为 ， 则液体B吸收的热量是J；(3)、为了比较甲、乙液体的吸热本领，小明提出两种比较方案：①让两者升高相同的温度比较加热时间；②让两者加热相同时间比较升高的温度。在两种液体都不沸腾的前提下，你认为可行的方案是（选填“①”、“②”或“①和②”）。(4)、冬天，如果你想自制暖手袋，由图丙可知，应选液体（选填“A”或“B”）作为供暖物质效果更佳。20. 小科同学为了探究“电流与电阻的关系”，设计了如图所示的实验电路，她在学校实验室找来了如下些实验器材：电压恒为3V的电源。阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，
(1)、小科连接好电路，闭合开关前。滑片应移至最端（选填“左”或“右”）；(2)、小科先把10Ω的电阻接入电路，闭合开关后调节滑动变阻器，根据I－R图像可知要移动滑动变阻器的滑片使电压表示数为V，读出电流表示数后，断开开关，他改换成20Ω的电阻继续做实验。闭合开关，发现电压表示数变大了，接下来他向（填“左”或“右”）调节滑动变阻器的滑片，直至电压表示数恢复原来的示数：(3)、根据图中所示的I－R图像，分析图像得出的结论：当电压一定时，电流与电阻成。实验中滑动变阻器的主要作用是；(4)、当小科改用50Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值。若要完成该实验，滑动变阻器的阻值至少是Ω；(5)、小科将定值电阻换成小灯泡，利用电压表和电流表测小灯泡的电阻（伏安法），闭合开关后，发现两表的示数如图所示，则此时小灯泡的电阻为Ω。五、计算题（共13分）
-
21. 如图，工人利用斜面往车上搬运箱子。已知斜面长3m，高1m，箱子的重为720N，工人的推力为300N，搬运时间为3s。求：
(1)、斜面的有用功；(2)、工人做功的功率；(3)、斜面的机械效率。22. 图甲是小灯泡L中的电流随其两端电压变化的图像。将小灯泡L接入图乙所示的电路中，电源两端电压为4V且保持不变，电阻R的阻值为40Ω。求：
(1)、只闭合开关S时，小灯泡L的电阻；(2)、闭合开关S和后，电流表的示数：(3)、闭合开关S和后，电路在1min内消耗的电能。六、综合能力题（共19分）
-
23. 如图1所示为某学习小组的晓畅同学“探究动能大小跟哪些因素有关”的实验操作，其中 ， 。
(1)、实验中让小球从同一高度由静止开始滚下，目的是使小球到达水平面时具有相同的；(2)、实验中通过比较木块D被小球撞击后移动的距离s．来判断小球具有动能的大小，这种方法在物理学中属于（选填“控制变量法”或“转换法”）；(3)、晓畅同学比较两图进行的实验，可以探究小球动能大小与质量的关系；(4)、晓畅同学由此实验联想到某段道路限速牌上标明“100”和“80”字样，（选填“大客车”或“小轿车”）的限速应该是100km/h；(5)、该实验小组的另一名同学在探究“物体的重力势能与哪些因素有关”时，选用下列实验器材：一块厚泡沫，三个相同的铁钉，三个铝块、和（）．他做了如下实验：将铁钉插入泡沫的相同深度，分别将三个铝块由空中静止释放撞击铁钉，铁钉进入泡沫的深度如图2所示。①在这个实验中，铝块在下落的过程中，它的能转化为动能；
②由a、b两次实验可得到的结论是：物体质量相同时， ， 重力势能越大，比较两次实验的情况，说明铝块高度相同时，质量越大，铝块的重力势能越大。

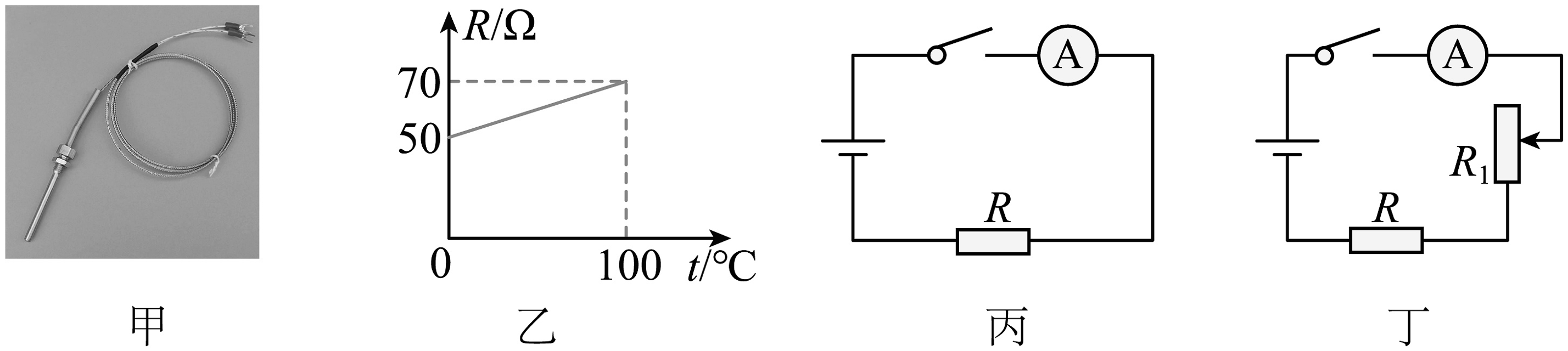

24. 由于用金属制成的电阻阻值会随着温度的升高而增大，因此用金属丝制作的感温电阻叫作热电阻，可用来做温度传感器。热电阻大都由纯金属材料制成，应用最多的是铂和铜。市面上有一种铜热电阻温度传感器Cu50（如图甲所示），铜热电阻封装在传感器的探头内。某物理兴趣小组查到了热电阻Cu50的阻值随温度变化的一些信息，并绘制出了如图乙所示图像。该小组想利用这种传感器制作一个温度计。他们准备的实验器材如下：电源（电压为1.5V）、灵敏电流表（量程为0~25mA）、滑动变阻器R1、开关、导线若干。
(1)、铜热电阻温度传感器Cu50是用（选填“导体”或“超导体”）材料制成的，利用了电阻随的升高而增大的原理；(2)、在1个标准大气压下，将铜热电阻温度传感器Cu50放入冰水混合物中时，其阻值是Ω；(3)、若直接将电源、开关、电流表、铜热电阻温度传感器Cu50串接在一个电路作为测温装置，如图丙所示，其中R为铜热电阻，则闭合开关后，当温度升高时，电流表的示数（选填“变大”、“变小”或“不变”），该电路能测的最低温度为℃；(4)、该实验小组为了使温度从（0℃开始测量，又设计了如图丁所示的电路图，其中R为铜热电阻，为滑动变阻器，并进行了如下操作：a．将传感器探头放入冰水混合物中，过一段时间后闭合开关，调节滑动变阻器 ， 使电流表指针指在满刻度；b．保持滑动变阻器的阻值不变，把传感器探头放入热水中，过一段时间后闭合开关，发现灵敏电流表的读数为20mA，则热水的温度为℃。25. 阅读短文，回答问题。涡轮喷气发动机
2023年5月28日上午，我国首架自行研制、拥有自主知识产权的喷气式客机 ， 如图甲，历时2h从上海到北京，开启了首次商业载客飞行。
如图乙所示，为客机使用的轴流式涡轮喷气发动机，其结构是由进气道、压气机、燃烧室、涡轮和尾喷管组成，其中压气机与涡轮装在同一条转轴上工作，皀刉前先进入发动机的进气道，当飞机飞行时，由于飞机飞行的速度是变化的，而进入压气机气流速度有一定限制，使进入进气道的气体全部通过可调管道，空气流过压气机时被压气机的旋转叶片压缩后进入燃烧室，产生的高温高压气流推动涡轮，一边带动压气机正常工作。
客机搭载的涡轮喷气发动机，其部分参数如下表，其中热效率是指涡轮喷气发动机获得的机械能与燃料完全燃烧产生的内能之比；推进效率指推力克服空气阻力所做的功与其获得的机械能之比。
热效率
40%
推进效率
60%
航空燃油热值q
(1)、涡轮喷气发动机在工作中，空气流过压气机时用方式改变空气的内能（选填“做功”或“热传递”），这部分气体与燃料混合后在燃烧室中燃烧，燃烧产生的高温高压气流推动涡轮；此过程的能量转化相当于热机的冲程；(2)、关于涡轮喷气发动机，下列说法不正确的是______（多选）；A、进气道中吸入的是空气 B、燃料耗尽后还可以利用压气机压缩气体推动涡轮转动 C、燃烧室中，内能转化为机械能 D、尾喷管中喷出的高速气流对飞机做功(3)、机舱内先进的“呼吸系统”使飞机在万米高空时，能将机外-50℃下的冷空气不断压缩，使送入舱内的空气温度达到50℃以上。为确保机舱内的温度维持体感舒适值，机上空调需要不断（选填“加热”或“制冷”）；(4)、已知，涡轮喷气发动机所受空气阻力与运行速度的关系如图丙所示，当飞机以200m/s的速度水平匀速巡航一小时的过程中，需要消耗kg的航空燃油；(5)、涡轮喷气发动机使混合气体压缩后在燃烧室燃烧直到膨胀的气体再从尾部喷出过程中，燃气的温度是不断变化的，下列能大致反映混合气体温度随时间而变化的是图______。A、
B、
C、
D、
