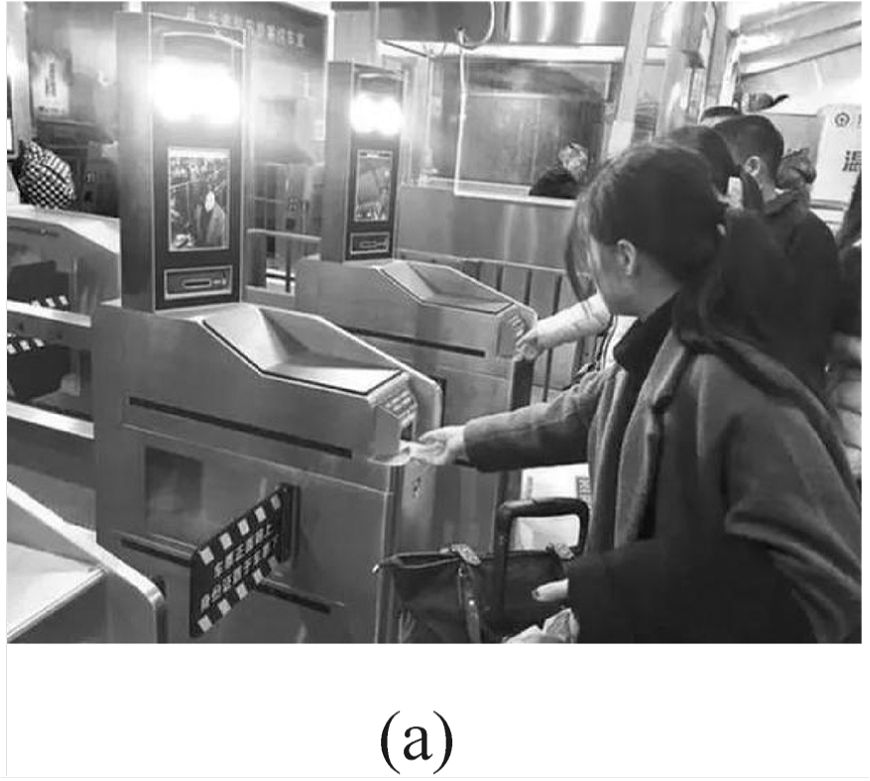

1、如图（a）是动车车站的自动检票闸机口。乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证系统相当于开关 ， 人脸识别系统相当于开关 ， 信息符合后开关自动闭合。请根据以上要求，设计出符合要求的电路
-
2、某同学将热水、冰水分别装入玻璃杯中，如图所示。一段时间后，发现两只玻璃杯的杯壁上均有小水珠出现。请将小水珠画在杯壁上的相应位置。（画在杯壁上的小水珠不少于3个o）
-

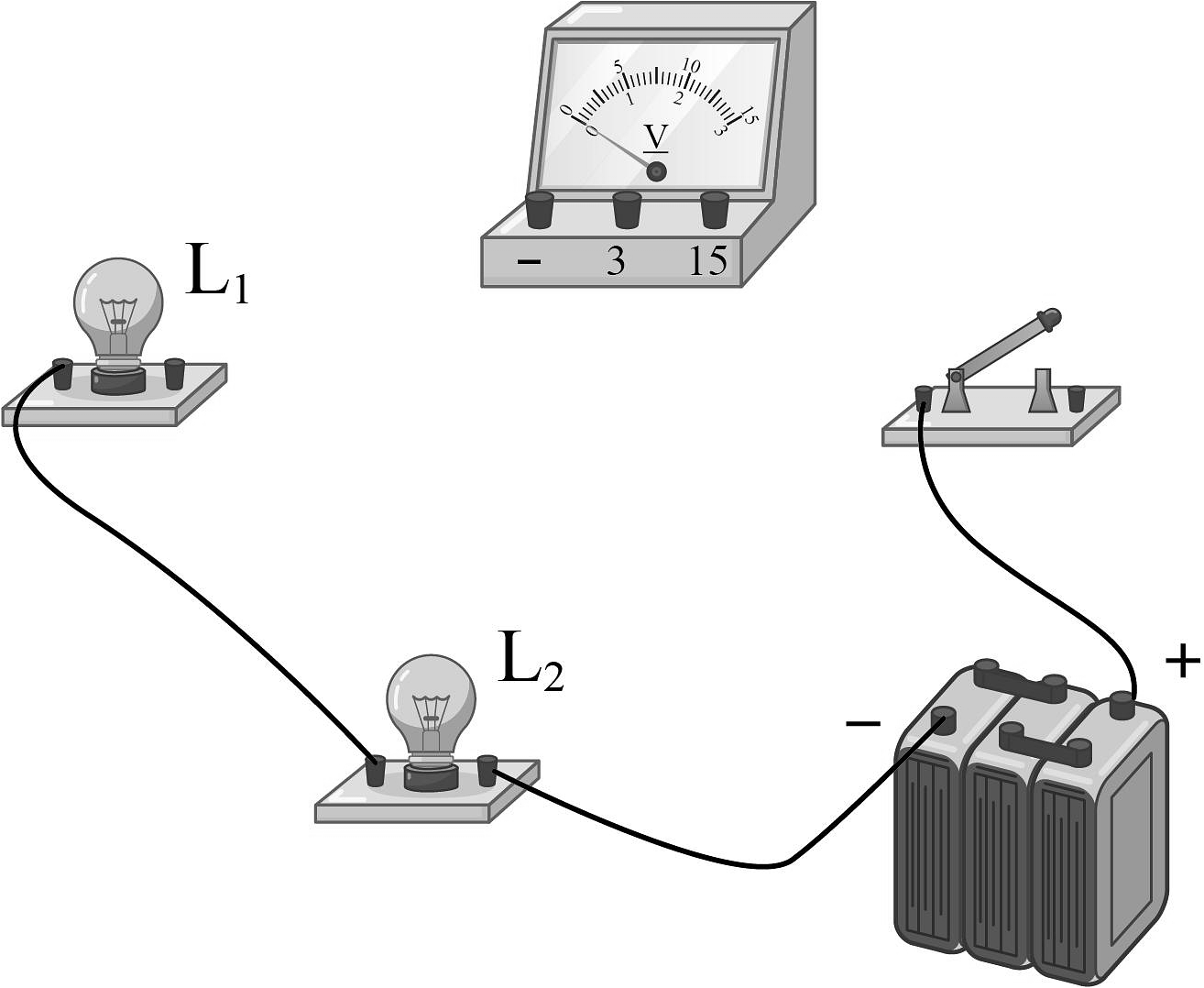

3、如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯串联，开关同时控制两灯，电压表只测两端的电压，导线不能交叉，不考虑电表量程的选择。
-
4、如图所示，电源电压为3V且保持不变，开关S闭时电压表示数为2V；若断开开关S，电压表示数为V。
-

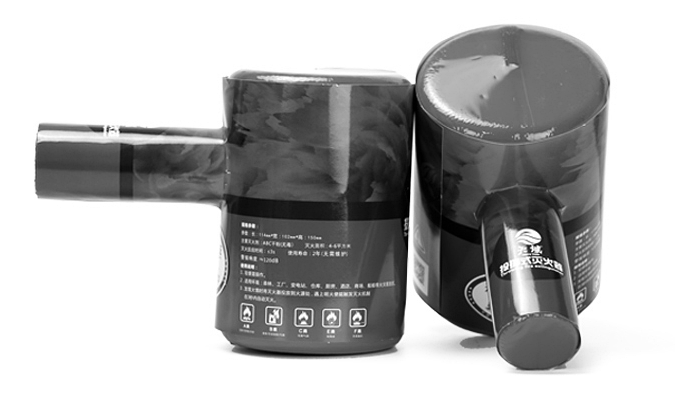

5、我国科学家研制出一种新型手抛灭火弹，弹内装有干冰（固态二氧化碳），将灭火弹投入火场后，其外壳破裂，干冰会快速（填写物态变化名称）成二氧化碳气体，同时从周围吸收大量的热量而达到快速灭火的效果。
-
6、如图所示，在试管里盛适量的水，用带玻璃管的胶塞塞住试管口，加热试管使水沸腾，玻璃管口冒出的“白气”推动管口处的风车转动。“白气”使风车转动的过程相当于汽油机的冲程。
-
7、如图所示，用汽缸、固定隔板和活塞密闭甲、乙两部分气体，汽缸和活塞均不导热，隔板导热良好。迅速将活塞向左推至图中虚线位置并固定，静置一段时间。下列说法正确的是（ ）
A、甲内能改变的方式只有热传递 B、乙内能改变的方式既有做功又有热传递 C、与推动活塞前相比，甲、乙内能均变大 D、与推动活塞前相比，甲内能不变、乙内能变大 -
8、冬天干燥的天气里，生活中常发生一些与静电有关的现象。下列现象产生的原理与验电器工作原理相同的是（ ）A、触摸门把手时，常用被电击的感觉 B、用干绸布擦过的镜面上黏上细绒毛 C、用梳子梳头发时，头发越梳越蓬松 D、脱毛衣时，常会听到“啪啪”的声响
-
9、如图所示，下列电路图中规范、正确的是（ ）A、
B、
C、
D、
-
10、我国航天技术领先世界先进水平。液态氢作为运载火箭的燃料，除了可以保护环境，还因液态氢具有（ ）A、较大的热值 B、较多的热量 C、较大的内能 D、较大的比热容
-
11、热机的发明及广泛使用，对人类社会的发展起到了重要的作用，下列不属于热机应用的是（ ）A、喷气式飞机 B、柴油拖拉机 C、纯电动汽车 D、燃油摩托车
-
12、大暑以来，贵阳成为全国各省市中气候最“凉快”的城市之一，气候“凉快”通常是指下列哪一物理量（ ）A、温度 B、内能 C、比热容 D、热量
-
13、如图甲是项目式学习小组同学设计的某控温型电加热器内部简化电路，由控制电路和加热电路组成。电流鉴别器相当于电流表：加热电路中电源电压为220V，电热丝的阻值为44Ω：控制电路中电源电压恒定不变（未知），滑动变阻器（调温电阻）的最大阻值为100Ω：热敏电阻置于加热器内部，其阻值随温度t变化关系如乙图所示。当电流鉴别器的电流达到一定值I时，开关断开，加热电路停止加热。
(1)、开关闭合时，加热电路的电功率为W。(2)、当温度逐渐升高时，控制电路中电流将。(3)、当滑片滑到中点时，加热器最高温度为80℃，请通过计算求出此电加热器的最高控制温度（写出必要的文字说明、表达式及最后结果）。(4)、若控制电路电源电压降低，与（3）相比，此时电加热器最高控制温度的可调范围将。 -
14、如图所示，甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等质量的空气。
(1)、通电后，透明容器中电阻丝的内能是通过的方式改变的；(2)、甲图所示装置可探究电流通过导体产生的热量的多少与的关系，该实验结论能不能解释“家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热”这一现象？(3)、乙装置中的电阻的作用主要是；(4)、如果乙装置中发生了断路，在通电时间相同的情况下，与未发生断路相比较，左侧U形管中液面的高度差将。 -
15、小红用如图甲所示的电路来测量小灯泡正常发光时的电阻，已知电源电压保持3V不变，小灯泡的额定电压为2.5V。
(1)、在甲图中，闭合开关前，滑动变阻器的滑片应置于最端。(2)、连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光。若电路中只有一处故障，她又观察发现电流表示数为零，电压表有示数，小红猜想可能的原因是：。(3)、排除故障后，小红从滑动变阻器接入电路阻值最大时开始记录数据，直至小灯泡正常发光，得到小灯泡图像如图乙所示，随着温度的升高，灯丝电阻 ， 且小灯泡正常发光时的电阻为Ω（保留一位小数）。(4)、小红选用的滑动变阻器的规格是下列的_________（选填字母）。A、“5Ω，2A” B、“15Ω，2A” C、“25Ω，2A” D、“30Ω，2A”(5)、上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡正常发光时的电阻。已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：①闭合开关S、 ， 断开 ， 将滑动变阻器的滑片移到最上端，电压表示数为4.5V；
②（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光；
③闭合开关S、 ， 断开 ， 保持滑动变阻器滑片的位置不变，电压表示数为3V：
④小灯泡正常发光时的电阻为Ω。
-
16、某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为5Ω，滑动变阻器的规格为“20Ω，0.5A”。
实验次数
1
2
3
4
电压
0.5
1
1.2
2
电流
0.1
0.2
0.24
0.4
(1)、该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。(2)、正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，这位同学实验操作的不足之处是。
(3)、一小组展示实验数据如下表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第次实验数据，并写出你的依据。(4)、分析表格中有效实验数据，得出结论：。 -
17、小明同学在“探究串联电路电压的规律”实验中，设计了如图所示的电路。
(1)、连接电路时，开关需要。小明用电压表测量两端的电压时，直接选用0~3V的量程，小红说这样不行，规范的操作方法是先用0~15V的量程进行。(2)、实验过程中，小明发现，电压表示数为零，两灯都不亮，假设只有一处故障，则故障可能是。(3)、纠正错误，获得第一组实验数据后，他们接下来应该 ， 还可以采用的方法是。(4)、实验结束后，应先断开开关，拆除两端导线后，再拆除其他导线并整理好器材。 -
18、在“比较不同物质吸热的情况”实验中，利用相同规格的电加热器同时加热水和食用油（如图甲所示），来比较不同物质吸热的情况。已知）。
(1)、实验开始时，我们量取相等的水和食用油。实验操作过程中，温度计的玻璃泡不能碰到烧杯和。(2)、实验中，液体的内能是通过方式增大的。实验发现，煤油温度上升得比水快，进一步推理可知，不同的物质，在质量相等、升高温度相同时，不同。(3)、图乙为小明同学绘制的水和食用油的实验图象，若实验中水和食用油的质量为100g，由图象可知：①a是：②食用油6min吸收的热量为J；③若这些热量由酒精灯加热来提供，且加热效率为50%，则需要完全燃烧g酒精（）。
-
19、如图所示是一个电饭锅的简化电路图。电饭锅工作时有加热和保温两挡。已知 ， 。
(1)、电饭锅的工作原理是利用电流的效应，当开关和都闭合时，电饭锅处于档。(2)、当电饭锅处于保温挡时电路中的电流是A。(3)、小明观察到家里的电能表的表盘如图所示，只让电饭锅的加热挡工作，通过计算可知1h后电能表读数应为。
-
