1、随着科学技术的发展，彩灯艺术更是花样翻新。
(1)、如图甲所示，小明同学在市场上买了串小彩灯，这么多的小彩灯是如何连接的呢?他通过实验探究得知每盏小彩灯间是以串联的方式连接；当这串小彩灯正常工作时，他用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为A.(2)、小明所买的这串彩灯，若每个小彩灯规格均为“4V 0.2A”， 如图乙所示。在正常情况下，细金属丝由于表面涂有一层绝缘氧化铜而与灯丝支架不导通，若加上200V 以上电压时，氧化铜被击穿，细金属丝与支架导通。已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这串小彩灯串联在220V的电路中，若使每个小彩灯都能正常发光，应串联个，此时电路总电阻为Ω。当其中一个彩灯灯丝烧断瞬间，细金属丝两端电压达到约220V，故细金属丝与灯丝支架导通，保证其他灯继续发光，此时其他每个彩灯的电压会(选题“大于”“小于”或“等于”)4V。 -
2、小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，R1为加热电阻， R2为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A；当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A，当温度降到100℃时，S又回到位置“1”。
(1)、求R1的阻值。(2)、求挂烫机待机状态的功率。(3)、熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0-50s 消耗的电能。(4)、请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。 -
3、飞船发射前，通常要检验舱体的气密性。某科技小组设计的检测电路如图甲所示，电源电压恒定不变，定值电阻R0=50Ω， 压力传感器R的阻值随环境气压的变化规律如图乙所示。进行气密性监测时，将压力传感器R置于舱体内，舱体置于真空室中，舱体不漏气时，舱体内气压为1.0×105 Pa， 此时电压表示数为10V。求：
(1)、舱体不漏气时通过R0的电流；(2)、舱体不漏气时电路中总电阻：(3)、电源电压。 -
4、某同学进行了如下实验：
(1)、用图甲所示的电路测量额定电压为2.5V的小灯泡L1的额定功率，电源两端电压保持不变：①闭合开关前，滑动变阻器的滑片P应放置在端；
②闭合开关，应移动滑动变阻器滑片，使电压表示数为以确定小灯泡L1正常发光，此时电流表示数如图乙所示，则L1的额定功率P1=W
(2)、该同学想比较另一个额定电压为2.5V的小灯泡L2的额定功率P2与P1的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将L1替换为L2 ， 闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出P1P2(选填“>”“=”或“<”)，他继续完成了P2的测量后，验证了推断。 -
5、小吴同学利用图甲中的器材探究导体A、B中电流与两端电压的关系，其中电源电压可调。
(1)、连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导体A发生；排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为A；(2)、多次改变导体A两端的电压，并记录对应的。分析实验数据可以得出结论为：。为使实验结论更具有普遍性，换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是的，因此将这个比值定义为导体的电阻；(3)、根据电阻定义可知导体B的阻值。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所示，若还需用到一个15Ω的电阻，应选用图戊中电阻(选填“d”“e”或“f”).
-
6、图甲是一种新型的电热器件——电热膜，其内部结构如图乙所示。该电热膜由12根发热导电墨线组成，导电墨线两端与金属导线相连，每根导电墨线的电阻为4Ω。则该电热膜与 3V 电源接通工作1min，产生的总热量为J。
-
7、液冷充电桩可以提高电动汽车的充电速度。物体间温差越大散热效果越好，则应(选“加快”或“减缓”)液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较的铜导线。
-
8、盾构机是一种隧道掘进的专用工程机械，是基建的核心装备，如图所示，刀盘旋转击碎石料过程中，温度升高，需要用水给刀盘降温，用水来降温是利用水的较大，通过的方式来改变盾构机的内能。
-
9、为实现管理智能高效便捷，某同学给某牧场设计了一个警报电路，将整个牧场用导线围起来，要求：正常情况下值班室灯亮，若有牲畜撞坏牧场围墙导线被拉断值班室的灯亮且电铃响报警。值班人员就可以去查看修复，以免牲畜逃跑。请用笔画线代替导线设计连接电路。
-
10、图是国产新能源汽车中的一款插电式混合动力汽车，同时使用电动机和内燃机，其内燃机热效率最高可达43%；此外，其拥有快捷语音助手，可实现车外语音控制自动泊车和开关门等功能。请回答4-6题。
(1)、当该新能源汽车正在用充电桩充电，在整个充电过程中，充电电路中的用电器是( )A、汽车发动机 B、汽车电池 C、导线 D、充电桩(2)、分析该种新能源汽车，不是其提升热机效率的方法有A、尽量使用热值大的燃料 B、优化冲程控制，让燃料与空气混合充分，使燃料燃烧得比较完全 C、使用粘度低的机油进而减少热机内部各部件间的摩擦 D、车型设计中，采用高效传动和轻量化车身，进而减重(3)、对于该新能源汽车，驾驶员既可以通过传统的机械按键(开关S1)控制车窗的升降，也可以通过语音(开关S2)控制车窗的升降。下列电路中可实现上述功能的是A、
B、
C、
D、
-
11、主题一：物理与日常生活
2024年12月4日，我国申报的“春节——中国人庆祝传统新年的社会实践”通过评审，列入联合国教科文组织人类非物质文化遗产代表作名录。春节是中华民族的重要传统节日，有很多习俗如舞龙舞狮、放鞭炮、贴窗花、吃饺子等。请回答1-3题。
(1)、关于“吃饺子”这一习俗涉及到的物理知识说法正确的是（ ）A、刚出锅的饺子满屋飘香，这是扩散现象 B、出锅后的饺子温度降低时，内能不变 C、用炉灶将饺子煮熟，是通过做功的方式改变了饺子的内能 D、热气腾腾的饺子入嘴时很烫，是因为饺子含有的热量多(2)、图所示是过年时用于装饰玻璃的新型静电窗花，它本身不带粘胶，通过简单摩擦便可轻松地“粘”在光滑的玻璃上。下列说法正确的是
A、摩擦过程中创造了电荷 B、玻璃板能带电说明玻璃板是导体 C、摩擦后的玻璃板和窗花带上了异种电荷 D、窗花在摩擦的过程中会因为得到电子而带正电荷(3)、2024年春节期间多地发布了相关规定，允许在一定时间和区域内燃放烟花爆竹，以渲染过节热闹气氛。点燃爆竹后，它内部的化学物质剧烈燃烧，产生高温高压气体，冲破爆竹的外壳发爆炸。此过程与内燃机四个冲程中原理相似的是
A、甲 B、乙 C、丙 D、丁 -
12、某同学家里买了一辆电动自行车，电源由四块蓄电池组成，电力充足，节能减排，但麻烦的是要天天充电。有一天，他装好充电器接通电源，但充电器不工作，瞬间就起火了，他马上用水将其浇灭。后来经检查此次事故的原因是一根钢针掉入充电器的内部所致。这时他才想起：他家的充电器常常放在抽屉里，抽屉里什么都有，这根针差点酿成一场火灾，以后要记得充电器侧壁有孔，不能乱放。
xxx型电动自行车
整车质量(kg) ：40
载重量(kg)：75
最高车速(km/h)：20
最大续行里程(km)<50
骑行能力(km/30-in)≥9
每百公里耗电(kW·h)≤1.2
最大骑行噪声(dB)≤66
(1)、若每块蓄电池的电压是12V，该同学拆卸电池碰到电源两极时是(选填“安全”或“不安全”)的。(2)、文中提到：“瞬间充电器就起火了，他马上用水将其浇灭”，这样操作是错误的，正确的操作方法应该是先 ， 再用水浇灭。对此次充电器起火原因的猜测，你认为可能是(填序号)。①钢针扎破了输电线中的火线或零线：②钢针掉入充电器的内部所致引起短路；③充电器是伪劣假冒产品易起火。
(3)、你认为充电器侧壁有孔的目的是 ， 电动车里负责将电能转化为机械能的装置是 。(4)、该同学听说电动车使用成本低，他很想知道为什么，就查看车的铭牌(如所示)。经过思考，他明白了该车一次充满电最多可行驶的距离是 ， 消耗的电能是 ， 每次充电花费不足1元。 -
13、(1)、汽车启动原理图如图所示，汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)。下列有关说法错误的是____ 。
A、此时通电螺线管产生磁性 B、通电螺线管E端的磁极为S极 C、汽车钥匙是绝缘体 D、通电螺线管两端电压与电动机两端电压不同(2)、如图所示是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压 ， 同时电磁铁磁性 ， 工作电路接通，灯泡发光，图中电磁铁的上端是极。
-
14、小明家的电热水器，铭牌参数如上表所示，速热挡位功率模糊不清。工作电路如图甲所示，其内部有两个电热丝R1、R2(R1、R2阻值不变)，通过控制开关，可以实现速热、加热、保温三个功能(速热功率大于加热功率)。
额定电压
220V
速热
加热
1100W
保温
100W
容积
60L
(1)、计算R1的阻值。(2)、在用电高峰期，小明关闭其他用电器，只让电热水器处于速热挡位工作，观察图乙所示电能表，发现1.5min内脉冲灯闪烁了80次，请计算此时小明家的实际电压。 -
15、在“探究什么情况下磁可以生电”实验中，实验装置如图所示。
(1)、根据图中磁感线方向判断蹄形磁体的上端是 极。(2)、让导线 AB 在磁场中做运动，观察到电流计指针发生偏转，说明回路中有电流产生，这一过程将机械能转化为能，根据这个现象制成了。 -
16、在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验。图甲中大 铁钉的N极是(选填 “钉尖”或“钉帽”)。通过观察甲、乙两次实验现象，得出的结论是：通过观察图丙实验现象得出的结论是 。将图甲中的小铁钉换成小钢钉进行实验，断开开关S后，发现的有趣的实验现象是 。
-

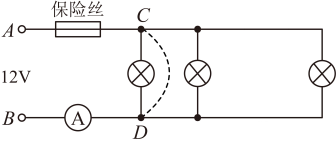

17、小明同学为了探究家庭电路中保险丝熔断的原因，做了如下实验。他用若干“12V 0.5A”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表(如图所示)。
(1)、由于人体的安全电压大小是不高于 ， 小明实验时用的电源只有12V，所以可确保实验的安全性。(2)、小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，灯泡可以正常地工作，此时电流表的示数为A；当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证保险丝熔断原因是 。(3)、小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上熔断，此时保险丝熔断的原因是 。 -
18、(1)、如图在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。(其中部分电路已连接完成且要求开关只控制电灯)

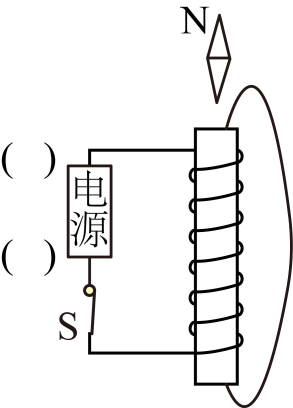

(2)、如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部的磁感线方向并在括号内标出电源的“+”“一”极。

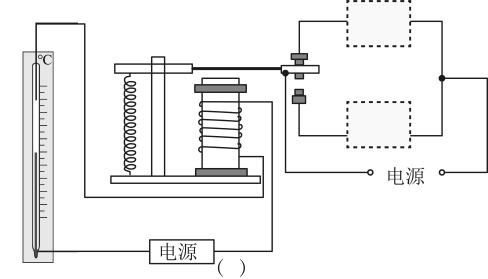

(3)、某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“+”或“-”表示)，并在虚线框内填入电铃(
)和指示灯的电路元件符号，
-
19、如图是动圈式话筒内部结构。对着话简说话时，声带发出声音，使膜片带动线圈做切割磁感线运动，产生的进入扩音机，通过扬声器还原成声音，此时改变了声音的(选填“音调”或“响度")。线圈做切割磁感线运动的过程中，将能转化为电能。
-
20、如图所示，闭合开关，通电螺线管的右端是(选填“N”或“S") 极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向(选填“左”或“右”)的摩擦力：若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将(选填“变大”、“变小”或“不变")。
