1、如图所示小亮将一只气球在自己头发上摩擦，使头发与气球里的（选填“电子”或“质子”“中子”）发生转移使头发带电。如果他将两只相同的气球分别在自己的头发上摩擦后，让两只气球相互靠近，两只气球会相互（选填“吸引”或“排斥”），利用此原理工作的实验装置有。
-
2、下列说法正确的是（ ）A、马路两旁的路灯，晚上同时亮，早上同时灭，它们串联的 B、教室里照明用的节能灯，它们是并联连接的 C、控制灯泡的开关和灯是并联的 D、甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电
-
3、下列物理量的符号和国际单位，对应错误的是（ ）A、功W—J B、功率P—W C、热量Q—J D、电流A—I
-
4、图中两灯泡L1、L2在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表读数为0.9A。
(1)、若把L1取下，L2仍发光，L1和L2的连接方式是；(2)、若把L1取下，L2仍发光，电流表读数变为0.3A，则L2的电流大小为多少？(3)、按上述方式连接，两灯均发光时，灯L1的电流和电压分别为多大？ -

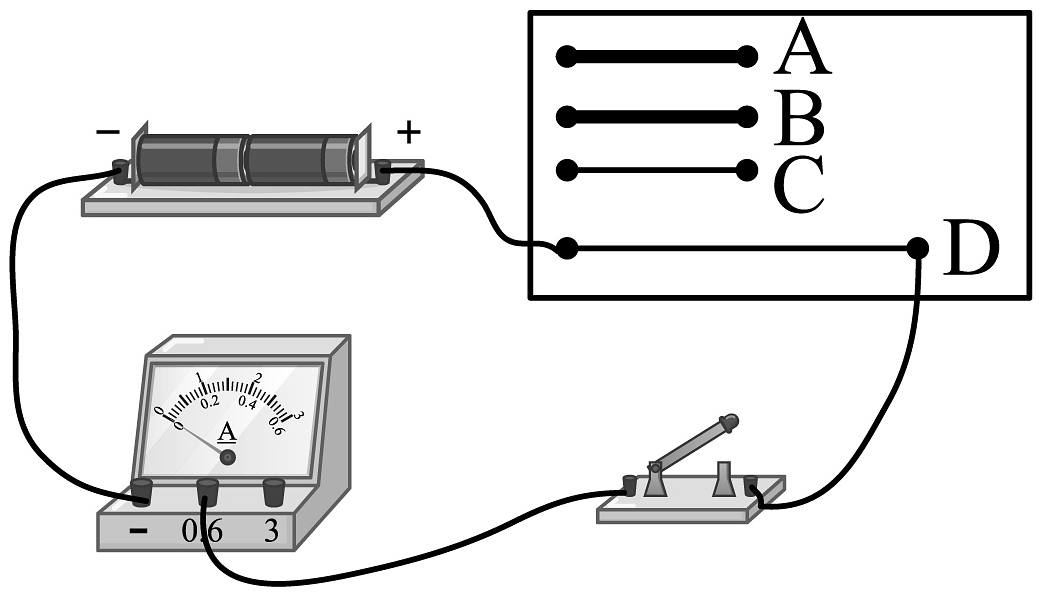

5、在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证．实验中使用4根电阻丝，其规格、材料如下表所示．
编号
材料
长度/m
横截面积/mm2
A
锰铜合金
0.5
0.8
B
镍铬合金
0.5
0.8
C
镍铬合金
0.5
0.4
D
镍铬合金
1.0
0.4
(1)实验中通过观察 来比较电阻的大小，此过程用到的研究方法是 ．
(2)分别将C、D两根合金丝接入电路，可初步探究出的结论是： ．
(3)分别将 (填编号)两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大．
-
6、探究串联电路中电压的规律；
(1)、根据图甲所示的电路图， 用笔画线代替导线将图乙所示电路连接完整；(2)、连接电路时， 开关应处于状态， 正确连接电路后， 闭合开关；(3)、用电压表分别测出电压UAB、UBC和UAC。其中测UAB时，电压表的示数如图丙所示， 示数为 V接着更换不同规格的灯泡并多次实验，数据记录见表； 分析表中数据， 得到初步结论： 串联电路两端的总电压等于各部分电路两端电压；实验次序
电压 UAB/V
电压 UBC/V
电压 UAC/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
-
7、作图题：(1)、根据实物图， 在虚线框内画出电路图。
(2)、如图所示，请在两个框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
-
8、如图所示，要使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则乙图电灯 L1两端的电压为V，L1中的电流为 A，L2中的电流为A。
-
9、在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。
-
10、如图甲所示为四缸发动机，其工作原理：内燃机通过连杆把四个相同汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，每个冲程都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。
（1）某汽缸在某时刻的状态如图乙所示，此时为冲程，这个冲程将能转化为能；
（2）小锦同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图丙所示的图表，请根据给出的信息，计算该内燃机输出的有用功为燃料释放热量的%；
（3）某台四缸发动机，其输出功率随转速变化如图丁所示，转速表示每分钟曲轴或飞轮所转的周数，当发动机转速为3000r/min，该发动机在1s内做功J；在每个做功冲程里，发动机做功W=J。
（4）若某台以汽油为燃料的汽车，其发动机相关数据如下表所示。（汽车排气量是指发动机气缸的工作容积，汽车排气量越大，功率越大，空燃比是指汽缸内空气和燃油的质量比）。
1min内工作循环
2600次
93#汽油
汽缸内汽油和空气的混合密度
1.35kg/m3
排气量
1.8L
汽油热值
4.5×107（J/kg）
发动机最大功率
75（kW）
空燃比
17：1
当发动机输出最大功率时，热机效率为%（保留一位小数）。
-
11、小明用相同的酒精灯分别给水和煤油加热（图中所示），以探究水和煤油的吸热能力。
(1)、本实验除了图甲用到的测量工具外，还需要的测量工具是停表和；(2)、加热10min，水吸收的热量（选填“大于”“小于”或“等于”）煤油吸收的热量；(3)、根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像（如图乙所示）；由图像可知，煤油的比热容是J/(kg·℃)[ c水＝4.2×103J/(kg·℃)]；(4)、由图乙可知，如果要使水和煤油的升高相同的温度，就要给加热更长的时间，此时水吸收的热量（选填“大于”“小于”或“等于”）煤油吸收的热量。 -
12、小明利用三套完全相同的装置完成如图1所示的实验，不同种类的液体1和液体2的质量相同。不同种类的燃料A和燃料B的质量也相同。三组实验均至燃料燃尽时的液体温度变化如图3所示。
(1)、安装实验装置时，应按照（填“由下而上”或“由上而下”）的顺序；(2)、实验前所测液体的初温均如图2所示，温度计的示数为℃；(3)、比较不同物质的比热容，应选择图1中的两组实验；(4)、比较不同燃料的热值，应选择图1中的两组实验；分析图3可知：冬天在自制暖手袋时，应选（选填“液体1”或“液体2”）作为供暖物质；不计热量损失，燃料A和燃料B的热值之比为。 -
13、(1)、根据图甲所示的实物电路，在图乙的虚线框中画出它的电路图；
(2)、如图，为节约用电，楼道中的照明灯只有同时满足“天黑且有人走动发出声音”时，才会自动亮起，这是因为在控制开关中装有“声敏”和“光敏”装置，有声音响时声控开关闭合，环境光线非常暗时光控开关闭合的。请在图中完成电路连接；
(3)、在标准大气压下，给一定量的酒精加热时，其温度随时间变化的图像如图所示，若其它条件不变，仅将酒精换成水，请在图中画出给水加热时温度随时间变化的大致图像。（酒精的沸点为78℃，）
-
14、如图所示电路中，要使小灯泡L1、L2串联，必须闭合开关；若要L1、L2并联，必须闭合开关；若同时闭合开关 ， 则会造成电源短路。
-
15、使用电流表时，所测电流不得超过它的 ， 并使电流从它的接线柱流入（选填“正”或“负”），电流表指针如图所示，则所测的电流为安。
-
16、将50mL的水和50mL的酒精充分混合，混合后水与酒精的总体积小于100mL，该现象说明分子间有。图A实验说明分子之间存在。图B实验说明同种电荷相互。
-
17、小明家里有一款台灯，当闭合控制灯泡的开关时，台灯会发光，同时这款台灯有内置音响，可以播放部分音乐。该台灯的等效电路如图所示。若该款台灯需要用到4节干电池串联作为电源，且每节干电池电压为 ， 则：
(1)、请说明音响和灯泡的连接方式。(2)、该款台灯的电源电压多大？(3)、同时闭合开关S1、S2 ， 灯泡和音响都正常工作，则灯泡正常工作的电压是多大？(4)、同时闭合开关S1、S2 ， 该电路中的干路电流为0.6 A，通过灯泡的电流为0.4 A，则通过音响的电流是多大？ -
18、小明看见学校门口安装了一种太阳能壁灯，它的主要部件有光控开关S1（光照强度不足时会自动闭合）、延时感应开关S2（有人靠近到一定距离后会自动闭合一段时间）、太阳能发电板、蓄电池、LED灯等。小明对此很感兴趣，于是他在不拆开该灯的情况下对壁灯的内部结构进行探究。
(1)、在电路工作时，LED灯是电路中的（选填“电源”或“用电器”）。(2)、小明分析之后认为，只有当两个条件同时满足时——即只有当光照强度不足（选填“且”或“或”）有人靠近时才会自动亮灯。那么光控开关S1和延时感应开关S2的连接方式应该为（选填“串”或“并”）联。(3)、小明仔细观察壁灯后没有发现光控开关S1的位置，于是他认为光控开关应该安装在LED灯的旁边。你认为小明的观点是的，你的理由是。 -
19、在做“观察水沸腾”的实验时，如图所示。甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验。（实验室已准备多套A、B装置）
(1)、甲组同学发现所测水的沸点高于100 ℃，而乙组同学所测水的沸点等于100 ℃，则甲组选择的是（选填“A”或“B”）套装置，原因是。(2)、乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图像如图C所示，a、b两种图像不同的原因是水的不同。(3)、通过分析图C，归纳出水沸腾的特点是①；②。 -
20、如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡要么一起亮要么一起灭。要求不准打开盒子，也无任何的辅助器材，请你判断一下这两个灯泡的连接情况，并说明你的操作方法及结论。
