1、现有下列器材：学生电源9V，电流表、电压表、定值电阻R（10Ω、15Ω、20Ω、25Ω、30Ω、50Ω各一个）、开关、滑动变阻器“20Ω；1A”和导线若干。小强利用这些器材探究“通过导体的电流与导体电阻的关系”，他设计了如图所示的电路。

(1)、如甲图在接通最后一根导线后，发现电流表、电压表立刻有了示数，原因是：。

(2)、闭合开关前为了保护电路，滑动变阻器划片应该滑到端（选填“最左或最右”）。

(3)、实验中，为了控制电压表示数为6V保持不变，小强用10Ω的电阻做完实验后，接着用15Ω的电阻替换之前的电阻接入电路，则为了实现探究目的，需要使滑动变阻器接入电路的阻值（选填“增大”、“不变”或“减小”）；

(4)、当做到最后一个50Ω时，发现无法完成该实验探究，于是他想在电路中再串联一个定值电阻来解决问题，应串联一个阻值为Ω的电阻，才能使六个定值电阻分别单独接入电路都能完成实验。小组同学认为还可以改变电源电压来完成以上全部实验，那么电源电压应控制在6V至V。

查看解析
2、在探究“串联电路电压的规律”实验中：

(1)、小明按照甲图连接好电路后发现灯泡都不亮，但电压表有示数且接近电源电压，经同学们分析该电路故障为：。

(2)、排除故障后，小明完成了实验，并把数据记录在下表中．
次数
$U_{A B}$
$U_{B C}$
$U_{A C}$
1
1.4
3.6
5.0
2
2.5
2.5
5.0
3
2.0
3.0
5.0
分析实验数据得出两个实验结论：
①串联电路电源两端的电压各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。

(3)、实验结束后小明和小雨互相交流，小雨指出结论②是错误的，造成结论错误的原因是。

(4)、细心的小雨发现小明记录数据的表格中还存在缺陷，请你帮他指出来。

查看解析
3、随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U=6V且恒定不变，定值电阻 $R_{0} = 15 Ω$ ，电压表量程为0~3V， $R_{P}$ 是阻值随水的深度变化的电阻，其变化关系图像如图丙所示， $R_{P}$ 允许通过的最大电流为0.24A。求：

(1)、电压表示数为2V时，潜水员下潜的深度；

(2)、在保证电路安全的情况下，该深度表能浸入水中的最大深度。

查看解析
4、两盏灯 $L_{1}$ 、 $L_{2}$ ，一只电流表、一滑动变阻器、电源及开关各一个，要求： $L_{1}$ 和 $L_{2}$ 并联；电流表测 $L_{2}$ 的电流，滑动变阻器只控制灯 $L_{1}$ 的电流（滑片左移， $L_{1}$ 变亮），开关能控制灯 $L_{1}$ 、 $L_{2}$ 。在图所示的元件中，用笔画线代替导线，按要求连接图示的实物。

查看解析
5、老师在课堂上带来了自制的“小魔盒”，如图甲所示，闭合开关灯泡都亮，断开开关，灯泡都灭。小明激动的说到，这一定是个串联电路，小郭却说，不一定！请问，在不打开纸盒的前提下，你有什么办法确认灯泡是串联还是并联？。在学完电流表正确使用后，小明同学用电流表测量电路中的电流，电流表示数如图乙所示，他开心的读到1.9A，细心的小郭却认为小明读错了，请你帮小明找找问题所在？。

查看解析
6、如图所示，电源电压和小灯泡电阻保持不变。当 $S_{1}$ 、 $S_{3}$ 闭合， $S_{2}$ 断开时，电流表A和 $A_{1}$ 的偏转角度相同，则通过 $L_{1}$ 、 $L_{2}$ 的电流之比为；当 $S_{1}$ 、 $S_{3}$ 断开， $S_{2}$ 闭合时，电压表的示数为1V，则 $L_{1}$ 两端的电压为V。

查看解析
7、如图所示的旋转式变阻器是通过改变接入电路的电阻片的来改变其连入电路的电阻大小的。若图中旋转式变阻器的B、C两接线柱连入电路，将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将（变大/不变/变小）。

查看解析
8、橡胶棒和毛皮摩擦后，橡胶棒由于得到电子而带电，检验橡胶棒是否带电可以使用验电器，其原理是电荷相互排斥。

查看解析
9、在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图像，根据图像可以判断以下说法错误的是（　　）

A、当导体乙的两端加1V的电压时，通过导体乙的电流为0.1A B、通过导体甲的电流与其两端的电压成正比 C、导体甲的电阻小于导体乙的电阻 D、将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.3A

查看解析
10、关于欧姆定律，下列说法正确的是（　　）

A、通过导体的电流越大，导体的电阻越小 B、导体两端的电压越大，通过导体的电流越大 C、对某一导体来说，通过导体的电流与导体两端的电压成正比 D、由公式 $I = \frac{U}{R}$ 变形可得 $R = \frac{U}{I}$ ，说明导体的电阻与导体两端的电压成正比，与通过导体的电流成反比

查看解析
11、如图所示的电路中，如果要使 $L_{1}$ 、 $L_{2}$ 并联，则应该（　　）

A、 $S_{1}$ 、 $S_{2}$ 、 $S_{3}$ 同时闭合 B、只闭合 $S_{1}$ 、 $S_{3}$ C、只闭合 $S_{2}$ 、 $S_{3}$ D、只闭合 $S_{1}$ 、 $S_{2}$

查看解析
12、下列现象中，不能用静电知识解释的是（）

A、显像管电视屏幕会吸引灰尘 B、穿化纤织物的裤子时，裤脚容易吸附飞尘 C、磁铁可以将铁钉吸起 D、干燥的冬季脱毛线衣时，会听到噼啪声

查看解析

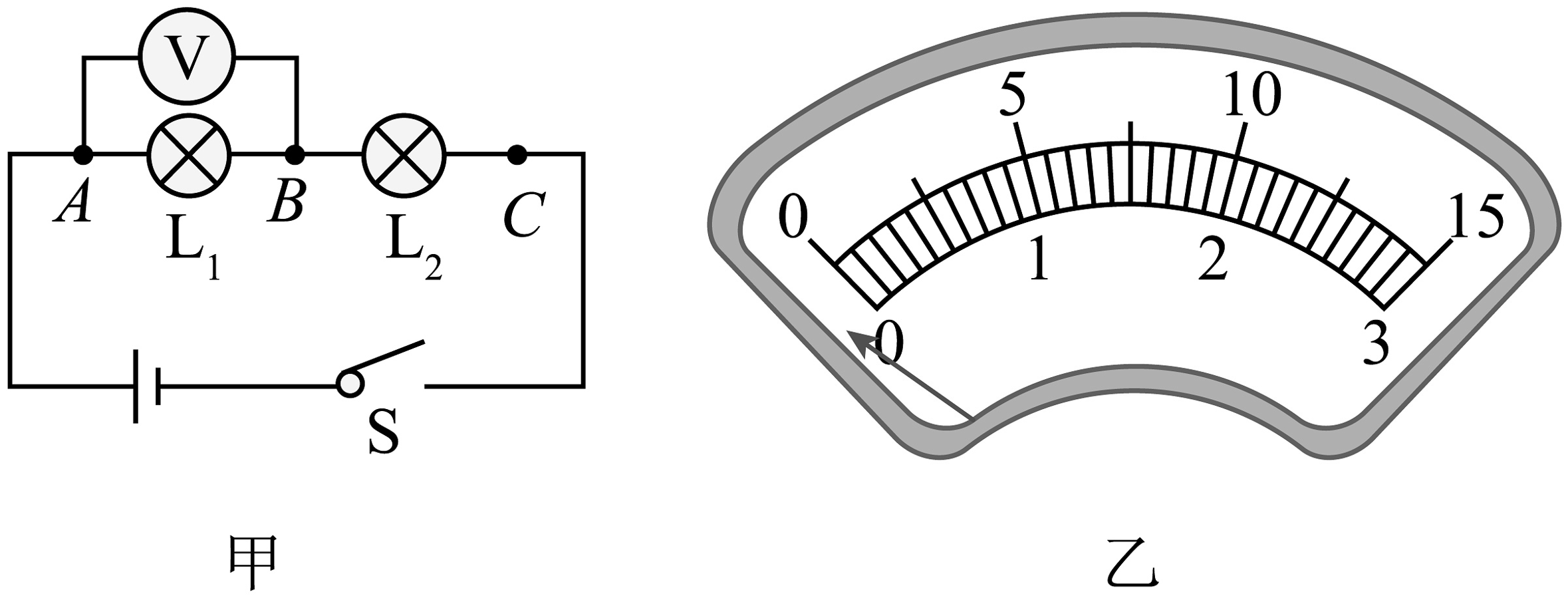

13、小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
$U_{A B} / V$
$U_{B C} / V$
$U_{A C} / V$
1.4
1.4
2.8

(1)、连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是。

(2)、小明完成了实验，并把数据记录在表格中。分析实验数据得出两个结论：
①串联电路中电源两端的电压等于各用电器两端电压之和；
②串联电路中各电器两端的电压相等；
实验结束后小明和小华互相交流，小华指出结论是错误的，造成结论错误的原因是：。

查看解析

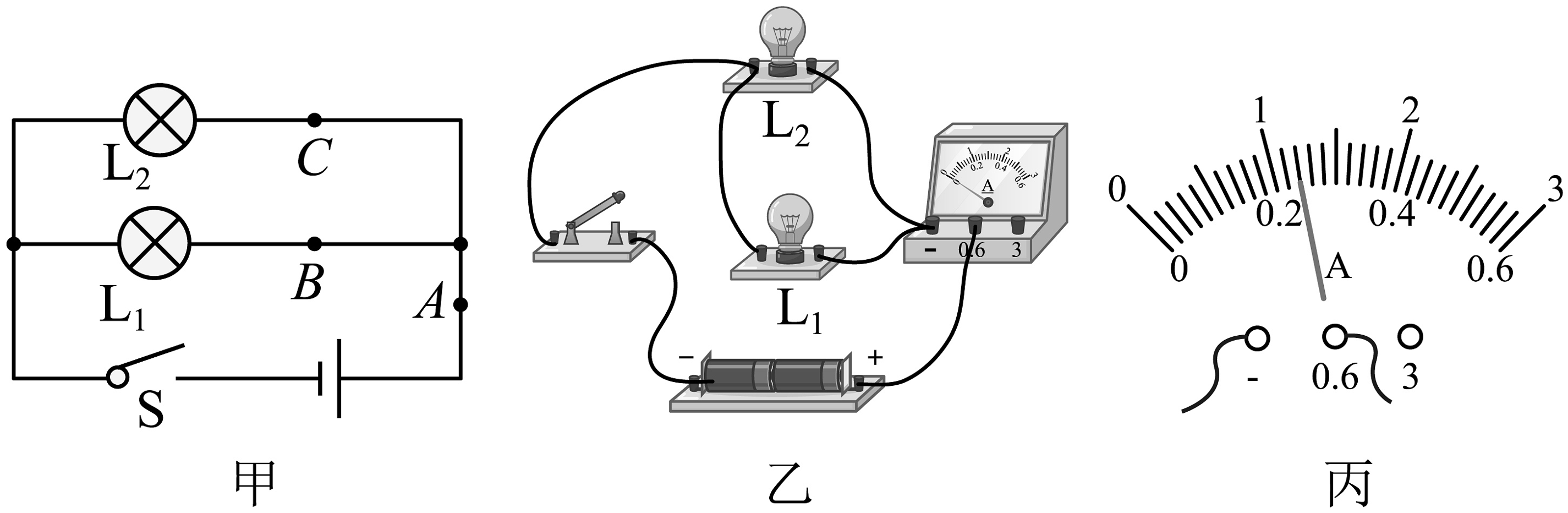

14、为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。

(1)、连接电路时，开关应处于状态；

(2)、图乙中，电流表测量图甲中处电流（选填“A”、“B”或“C”）；

(3)、电流表测量了C处电流的示数如图丙所示，则电流表的示数为 $A$ ；

(4)、小星接着测量其他两处电流并把数据记录在表中，如下表所示。同组的小王认为实验次数太少，应该更换规格的小灯泡重复多次实验（选填“不同”或“相同”）；

A点的电流 $I_{A} / A$
B点的电流 $I_{B} / A$
C点的电流 $I_{C} / A$
第一次测量
0.66
0.42

(5)、他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是________。

A、多次测量求平均值，减小误差 B、寻找普遍规律，减小偶然性

查看解析

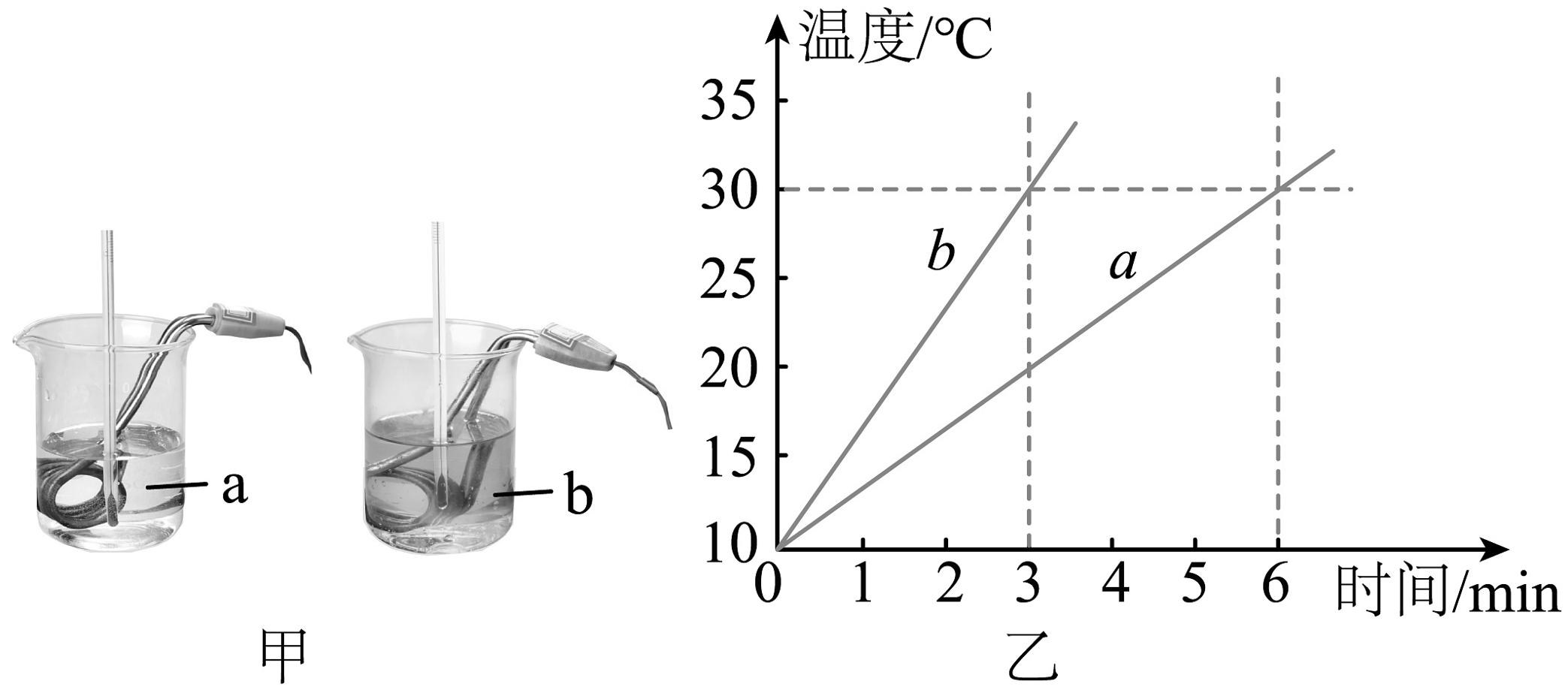

15、如图甲，在探究“不同物质吸热能力”的实验中：（不计热量损失）

(1)、加热过程中，水和煤油吸热的多少是通过来反映的（选填“温度计示数”或“加热时间”）。

(2)、关于该实验的变量控制，下列要求中不正确的是________。

A、选用相同的电加热器 B、使用相同的烧杯 C、水和煤油的质量一定相等 D、烧杯中分别装入相同体积的水和煤油

(3)、已知a的比热容是 $4.2 \times 10^{3} J / (kg \cdot ℃)$ ，由乙图可知b的比热容是 $J / (kg \cdot ℃)$ ；（选填“a”或“b”）液体更适合做暖气的媒介。

查看解析
16、作图题：

(1)、在甲图中，闭合开关后， $L_{1}$ 和 $L_{2}$ 都能发光，请在如图的圆圈内填上电流表或电压表的符号。

(2)、请根据乙图的实物图在虚线框内画对应的电路图。

查看解析
17、一台单缸四冲程汽油机工作时，将机械能转化为内能的冲程是冲程。若飞轮转速是 $5400 r / \min$ ，该汽油机每秒内完成次做功冲程。

查看解析
18、2024年4月30日，神舟十七号载人飞船返回舱在东风着陆场成功着陆。返回舱穿越大气层时发出耀眼的光芒，这是通过的方式增大了内能；返回过程中能量的总量（选填“增大”、“不变”或“减小”）。

查看解析
19、我国家用室内照明灯，正常工作时的电压为 $V$ ，给手机充电时，将电能转化为能储存起来。家庭电路中的电冰箱、电视机、洗衣机等用电器的连接方式是联。

查看解析
20、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A₁的示数是0.1A，则通过小灯泡L₁的电流（　　）

A、0.5A B、0.4A C、0.3A D、0.1A

查看解析
