1、如图所示，当 $S_{1}$ 断开、 $S_{2}$ 闭合时，电流表示数为0.2A，这时通过 $L_{1}$ 的电流强度是A，当 $S_{1}$ 、 $S_{2}$ 都闭合时，电流表的示数是0.38A，这时（选填“有”或“没有”）电流通过 $L_{1}$ ，原因是。

查看解析
2、如图，电源电压保持不变，当 $S_{1}$ 闭合， $S_{2}$ 断开时，电压表示数为4V。当 $S_{1}$ 断开， $S_{2}$ 闭合时，电压表测（选填“ $L_{1}$ ”“ $L_{2}$ ”或“电源”）的电压，此时电压表示数为6.2V，则此时灯 $L_{1}$ 和 $L_{2}$ 两端的电压分别是V和V。

查看解析
3、水的比热容是 $4.2 \times 10^{3} J/(kg \cdot ℃)$ ，意思是1kg水升高1℃，需要吸收 $4.2 \times 10^{3} J$ 的热量；煤油的比热容是 $2.1 \times 10^{3} J/(kg \cdot ℃)$ ，意思是1kg煤油升高1℃，需要吸收J的热量。这说明比热容比较的是不同物质容纳热量的本领，水比煤油容纳热量的本领（选填“强”或“弱”）。2kg的煤油升高2℃，需要吸收J的热量。

查看解析
4、相同质量的不同燃料完全燃烧放出的热量是不同的。汽油的热值是 $4.6 \times 10^{7} J/kg$ ，意思是完全燃烧1kg汽油放出的热量是 $4.6 \times 10^{7} J$ 。酒精的热值为 $3.0 \times 10^{7} J/kg$ ，意思是完全燃烧1kg酒精放出J的热量，完全燃烧5kg酒精放的热量是J。一瓶酒精用掉一半后，剩下的酒精热值为J/kg。

查看解析
5、在炎热的夏天，光着脚走在海水浴场的沙滩上，感觉沙滩很烫脚，而走进海里又感觉海水很凉爽，这主要是由于水的比热容（选填“大于”“等于”或“小于”）沙石的比热容，当它们吸收相同的热量时，升高的温度高些。一杯水喝掉一半后，剩下的水比热容将（选填“变大”“不变”或“变小”）

查看解析
6、2023年3月15日19时41分，我国在酒泉卫星发射中心使用长征十一号运载火箭，成功将试验十九号卫星发射升空（如图所示）。神舟十一号运载火箭加速升空过程中，下列有关说法正确的是（　　）

A、火箭的推力对卫星没有做功 B、若火箭所受外力全部消失，火箭将继续加速上升 C、卫星的动能增大，重力势能增大，机械能增大 D、卫星受到的重力与卫星受到的推力是一对平衡力

查看解析
7、以下所列举的几个例子中，有力对物体做功的是（　　）
①石头搬而未起
②提桶在水平面上行走
③拉车沿路面前进
④拉货物上升

A、①② B、②③ C、③④ D、①④

查看解析
8、如图所示为小区内常见的自动饮水机，打水时，先把水卡放到感应区，相当于闭合一个开关，然后再按绿色的出水按钮，闭合另一个开关，内部的电动机开始工作放水。下列设计方案中最合理的是（　　）

A、 B、 C、 D、

查看解析
9、阅读短文，回答问题。
无人机在拍摄调查、无人配送、疫情防控等方面发挥重要的作用。如图甲所示为某品牌无人机，由工作电压为12V的锂电池供电。其携带的摄像机可进行高清拍摄并实时把信号传到遥控器显示器。它的四个电动机可以各自独立工作，每一个电动机连接一个电子调速器（相当于滑动变阻器），可以调节通过电动机的电流从而改变电动机的转速。
如图乙所示是无人机上的红外线感应摄像机“自启系统”，该系统由“自启电路”、“控制电路”等组成。R是电阻箱（阻值大小可以在一定范围内调节），R_P是红外探测器。当R两端的电压等于或大于 $9 V$ 时，控制电路自动启动摄像机，且控制电路不影响自启电路。R_P的阻值与红外线强度E成反比，它们的对应关系如图丙所示 $（$ E为红外线强度， $c d$ 表示其单位）。

(1)、四个电动机之间的连接方式是，电动机和电子调速器的连接方式是；（ $均选$ 填“并联”或“串联”）

(2)、分析图丙，红外线强度越大，Rp的阻值越（选填“大”或“小”）；

(3)、如果设定红外线强度为4.5cd时启动摄像机，则对应红外探测器R_P阻值为Ω，为满足要求电阻箱R的阻值应调到Ω；

(4)、如果要求红外线强度稍弱时就能启动摄像机，可以采取的措施是。

查看解析
10、某款混合动力汽车由一台汽油机和一台电机组成，启动时，蓄电池通过电机向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，汽油机向车轮输送能量，并通过电机给蓄电池充电。

(1)、如图甲所示是汽油机的冲程，此冲程中活塞的机械能（选填“变大”“变小”或“不变”）；若飞轮转速是2400r/min，则该汽油机每秒对外做功次；

(2)、汽车刹车时，可以通过车轮带动电机发电，再将产生的电能转化为能储存在蓄电池中；

(3)、如图乙所示是A、B两种热机完整的能量分配图，则效率较高的是（选填“A”或“B”），其热机效率是%。

查看解析
11、小明想探究哪种方法可以让热牛奶更快速地冷却，设计了如图所示的实验：在两个相同的牛奶瓶中装入初温相同的热牛奶并插入温度计，分别垫上木块放在常温的水中和空气中冷却，记录甲、乙两温度计的示数变化，得到的数据如题下表所示：
时间/min
0
2
4
6
8
10
12
14
16
18
甲的温度/℃
70
60
53
47
42
38
35
33
32
31
乙的温度/℃
70
66
61
58
55
52
50
48
46
44

(1)、甲、乙两个瓶中牛奶的质量应该（选填“相同”或“不同”）

(2)、分析表中数据，可以得出：
①热牛奶放在（选填“水”或“空气”）中冷却的效果更好；
②小明用比值定义法作出了“冷却速度”的定义：物体下降的温度与降温时间之比，则“冷却速度”的单位应该是（选填字母）
A．kg/℃ B．℃/kg C．℃/min D．min/℃
③甲中热牛奶的“冷却速度”随时间（选填“变快”或“变慢”或“不变”），这个过程中影响“冷却速度”快慢的因素可能是；

(3)、如图是工业上的“流水喷淋法”，大量细小的水珠通过喷头源源不断地喷洒在高温物体上，落水收集后通过冷却塔再循环使用，请你说出一个使用“流水喷淋法”冷却高温物体的好处：。

查看解析
12、如图所示是我国自主研制的“鲲龙”AG600M灭火飞机，某次测试该飞机在100秒内消耗航空燃油100千克，发动机输出有用功2×10⁹J，求这段时间内：（已知航空燃油的热值为4×10⁷J/kg）

(1)、100千克航空燃油完全燃烧放出的热量；

(2)、发动机的效率；

(3)、发动机的平均输出功率。

查看解析

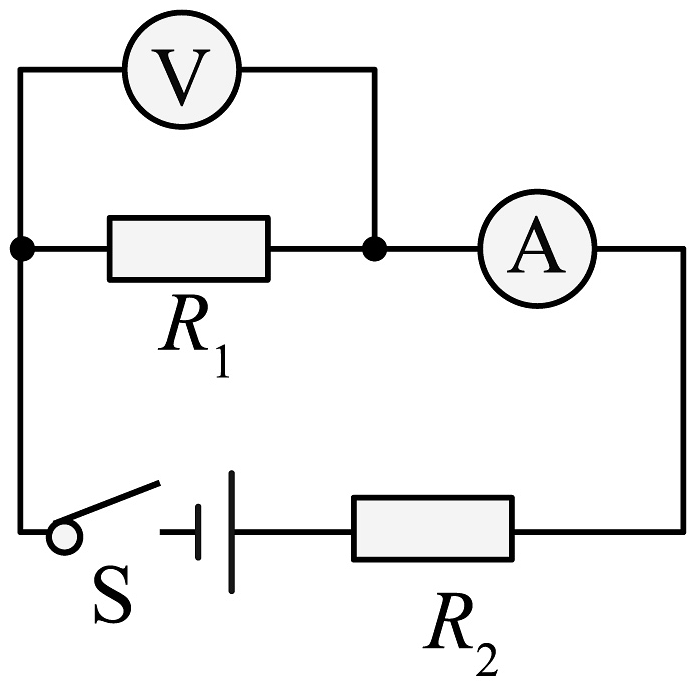

13、如图所示电路图中，电源电压为6V，R₁阻值为10Ω，电压表示数为4V，求：

(1)、通过R₁的电流；

(2)、R₂两端的电压；

(3)、R₂的阻值。

查看解析

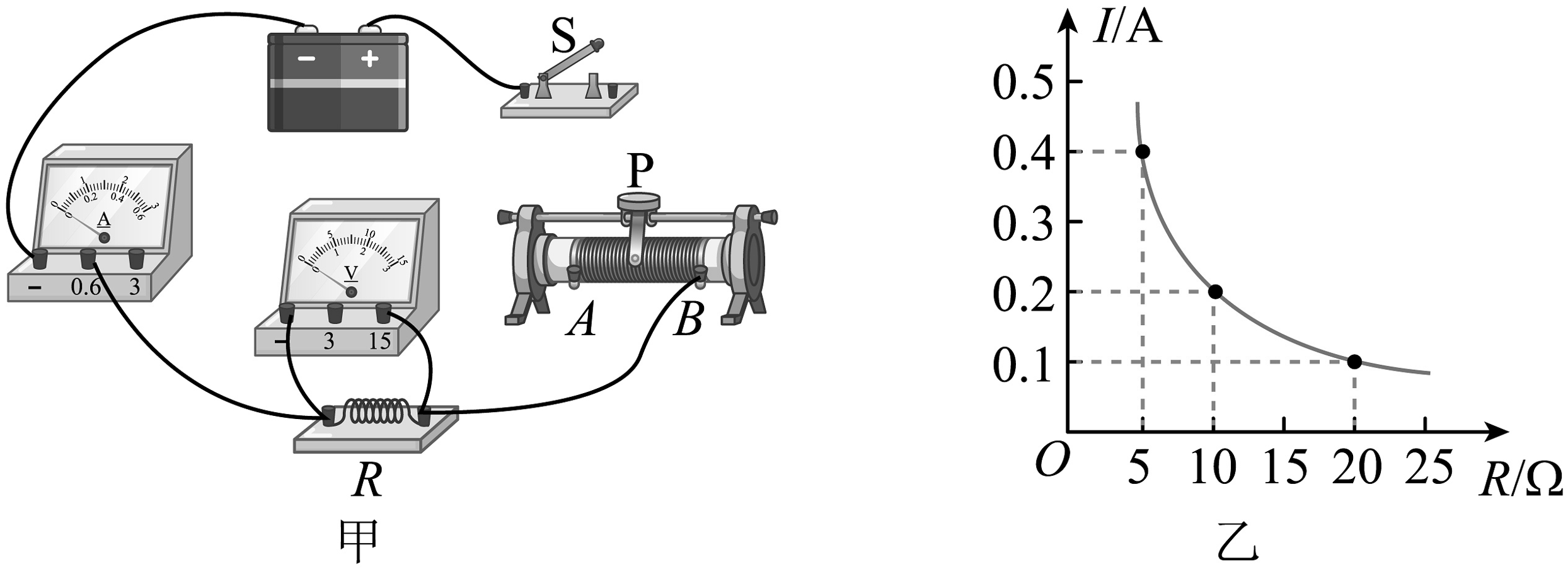

14、在探究电流与电阻的关系实验中，小明连接了如图甲所示的电路，电源电压可以调节，并维持在某个值不变。四个定值电阻的阻值分别是5Ω、10Ω、15Ω和20Ω。

(1)、请你根据实验要求在甲图中补全实物图连线；

(2)、开关闭合前，为了保护电路滑动变阻器滑片P应移至（选“A”或“B”）端；

(3)、实验过程：
①将R为5Ω的电阻接入电路，闭合开关，调节滑动变阻器使电压表的示数为2V，记下电流表示数为0.4A；
②只把R换为10Ω电阻，再次闭合开关，电压表示数会（选填“变大”、“变小”或“不变”），接下来应该调节，当电压表示数为V时，记录电流表的示数；
③将R依次替换为15Ω和20Ω的电阻，重复以上实验操作。

(4)、小明得到的电流与电阻关系图象如图乙所示，由图像可以得出结论：在电压一定时，流过导体的电流与导体的电阻成；

(5)、如果实验过程中，接入20Ω电阻时无论怎么调节滑动变阻器都不能使电压表示数满足要求，为了完成这组实验，可行的操作是。（不额外添加实验器材，写出一种可行的操作方法）

查看解析
15、探究并联电路中电流的规律，实验电路如图甲所示：

(1)、在连接电路时，开关应，闭合开关试触时，发现电流表的指针偏转如图乙所示，原因可能是电流表；

(2)、用电流表分别测出电路中的A、B、C处的电流，改变电源电压，重复实验，记录数据如下表；该表格设计的不足之处是；
实验序号
B处的电流I_B
C处的电流I_C
A处的电流I_A
第一次测量
0.1
0.1
0.2
第二次测量
0.14
0.14
0.28
第三次测量
0.22
0.22
0.44

(3)、根据表格数据可以初步得出以下实验结论，在并联电路中：
①干路电流与各支路电流的关系：；
②通过各支路的电流大小相等。

(4)、①和②两个结论（选填“一定”或“不一定”）普遍成立，接下来的实验操作应该是：。

查看解析
16、

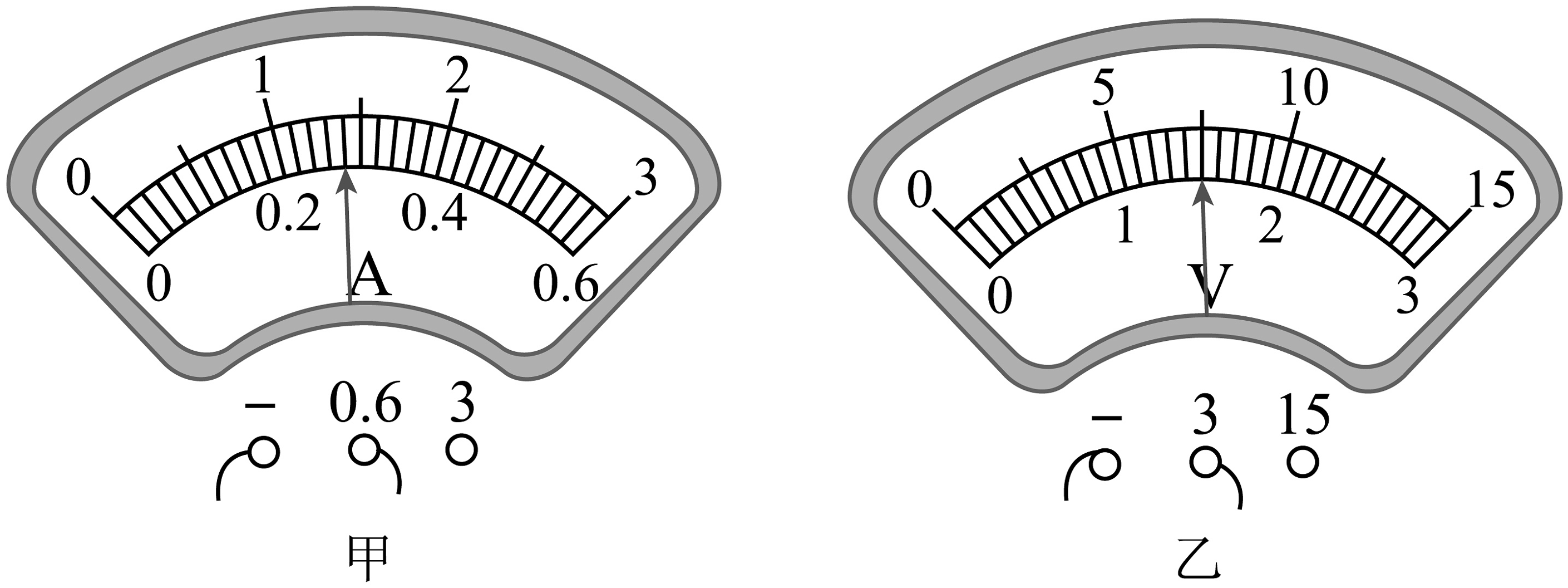

(1)、图甲所示电流表的示数为A，图乙所示电压表的示数为V；

(2)、如图所示，闭合开关S小灯泡L正常发光。用酒精灯对日光灯丝加热，观察到灯泡L明显变暗，此时通过小灯泡的电流（选填“变大”或“变小”或“不变”）。该实验说明导体的电阻与有关；

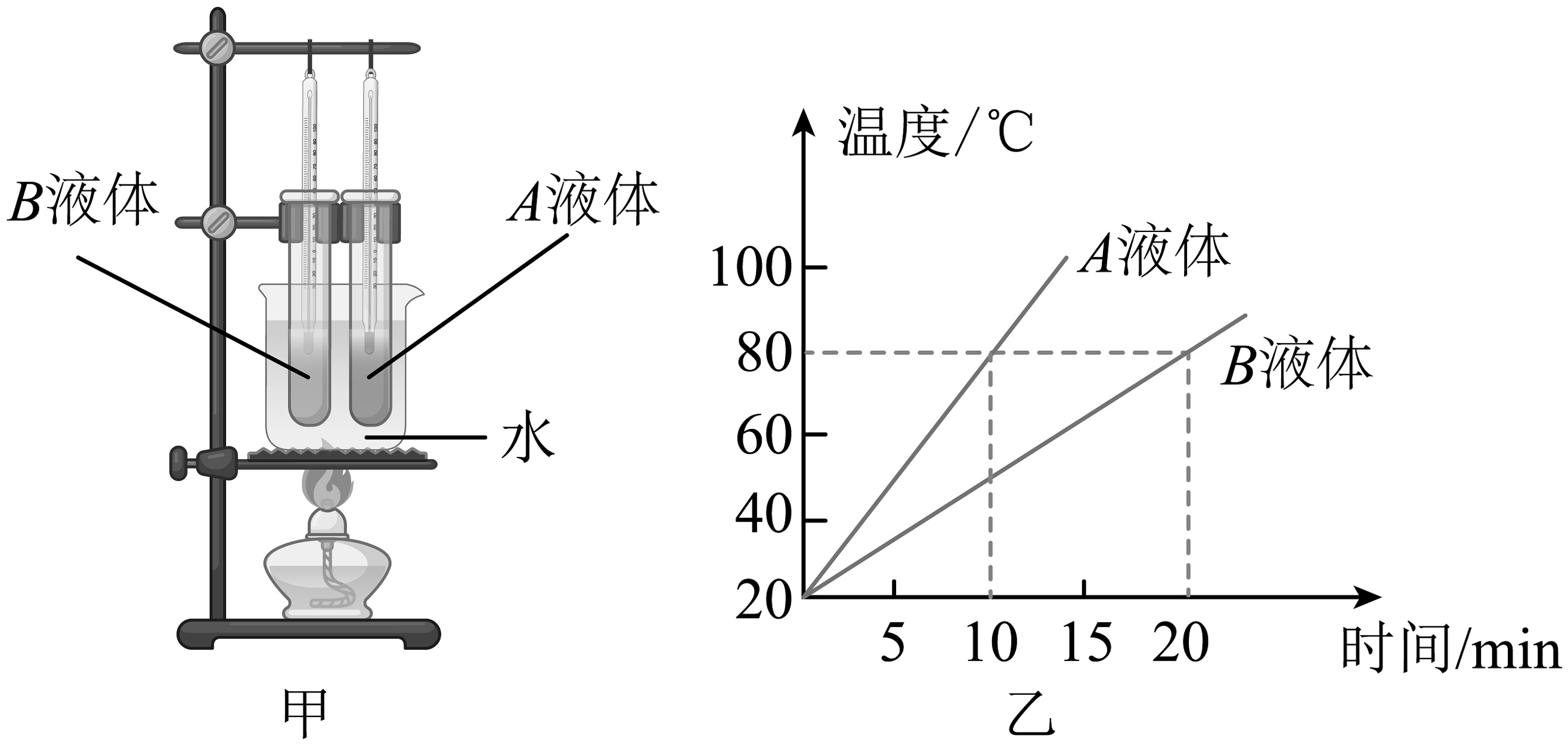

(3)、为了比较A、B两种液体吸热的情况，小明设计了如图甲所示的实验，两个相同的试管中分别装入质量相等的A、B两种液体，得到的温度随时间变化的关系图像如乙所示，则该实验中：
①通过（选填“加热时间”或“温度变化”）反映A、B吸收热量的多少；
②吸热能力较强的是（选填“A”或“B”）液体；
③换用热值不同的液体燃料代替酒精做这个实验，对实验结果（选填“有”或“无”）影响。

查看解析
17、

(1)、如图所示，闭合开关灯泡发光，在虚线框内填上电路所需的电学元件符号；

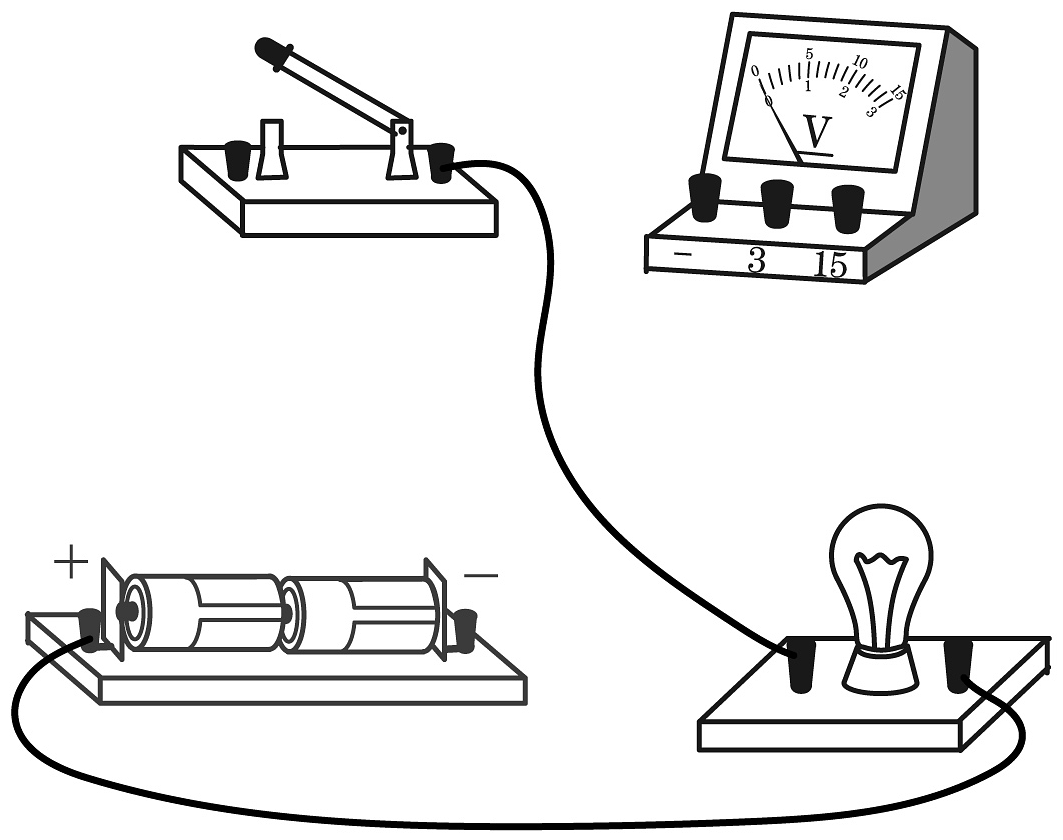

(2)、如图所示，请用笔画线表示导线连接实物图，使小灯泡能够发光；并选择合适的电压表量程测量灯泡两端的电压；

(3)、高铁每节车厢都有两间厕所，当两间厕所的门都关上时（每扇门都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请将图中的电路补充完整，符合上述设计要求。

查看解析
18、如图所示电路，闭合开关S，两灯正常发光，两灯的连接方式是（选填“串联”或“并联”），若灯泡L₂发生断路，电流表A₁的示数， A₂的示数（后两空选填“变大”“变小”或“不变”）

查看解析

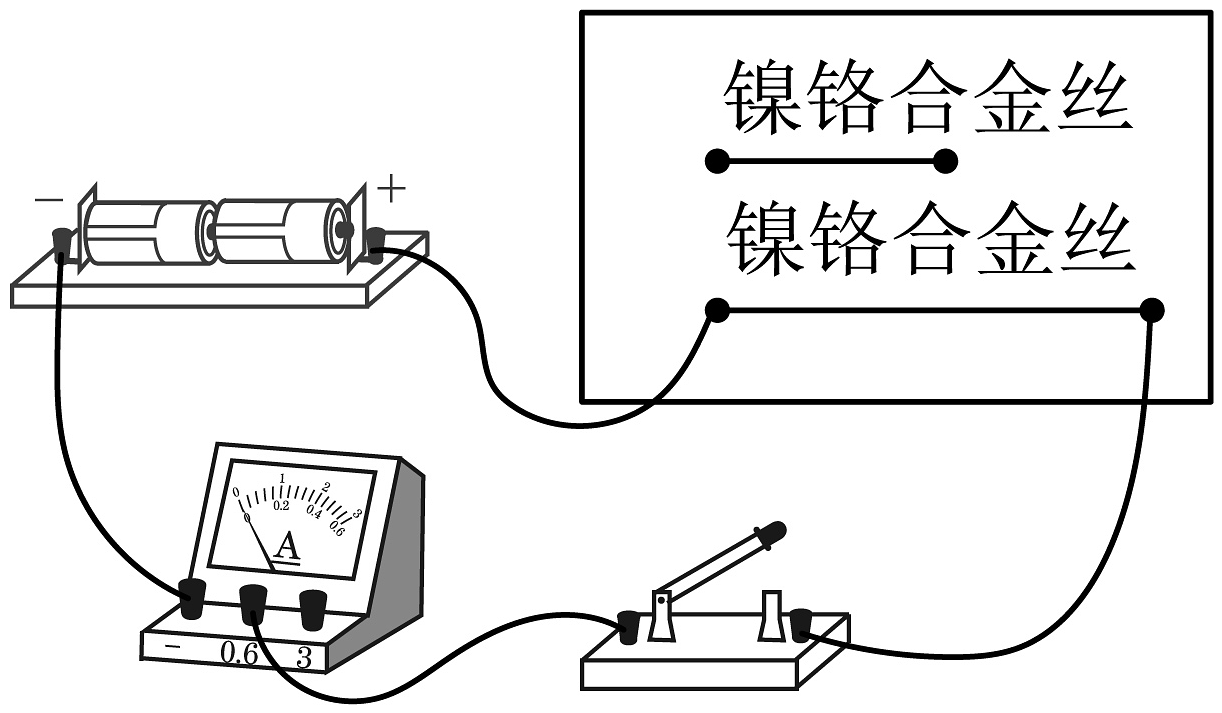

19、如图所示，两条镍铬合金丝的横截面积相同。利用图中装置可以探究导体电阻与的关系，通过观察比较电阻的大小，接入较（选填“长”或“短”）合金丝时电流表的示数较大。

查看解析

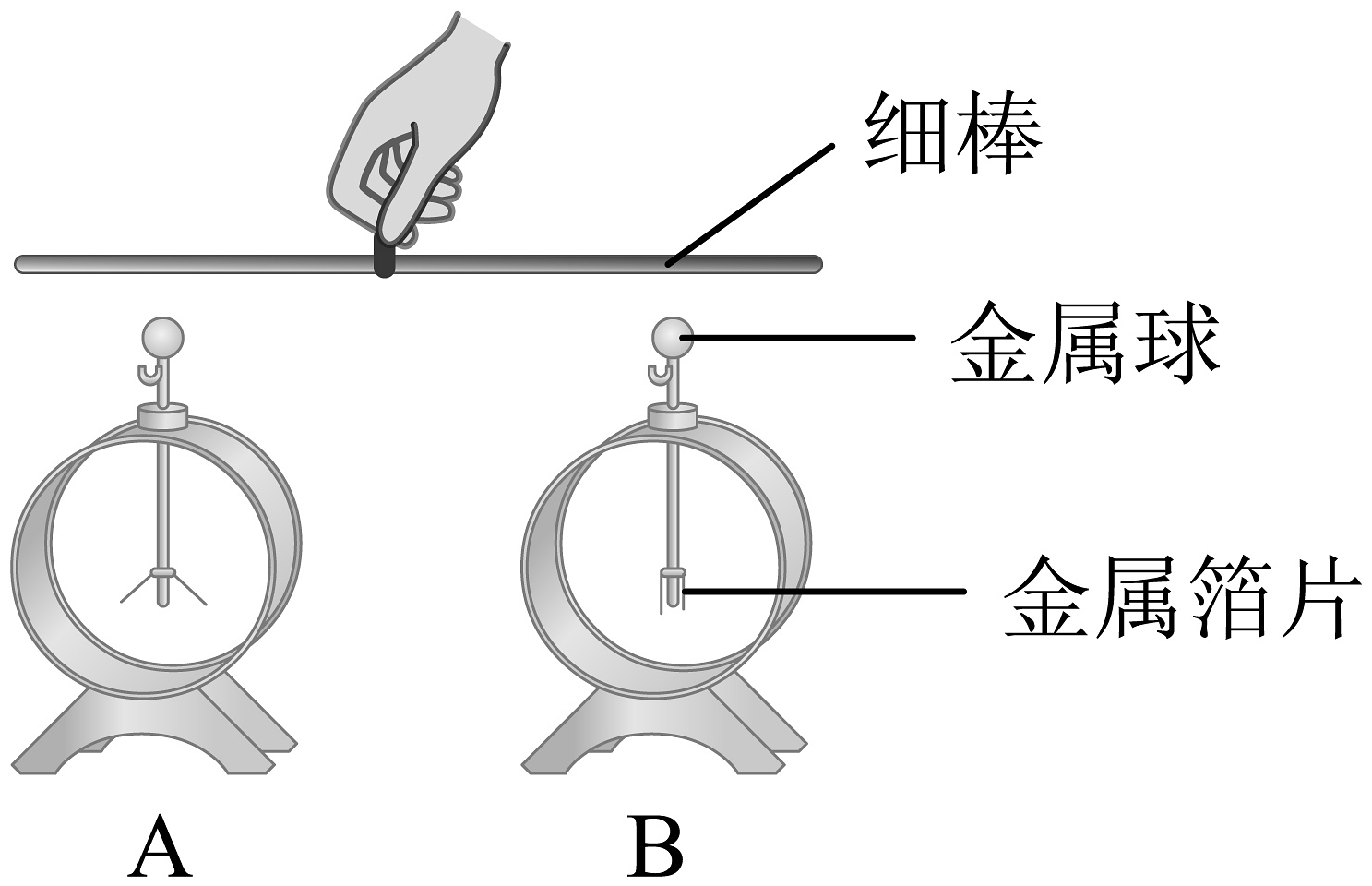

20、如图所示，两个验电器中带电的是（选填“A”或“B”），其原理是同种电荷相互；用一根细棒把两验电器的金属球连接起来，B的金属箔片张开，则这根棒的材质是（选填“导体”或“绝缘体”）。
