1、 20℃时，四个实验小组的同学分别取不同质量的氯化钠，逐渐加入分别盛有50g水的烧杯中，不断搅拌直到不再溶解为止，然后分别称量剩余氯化钠的质量。记录数据如表所示，下列说法中，错误的是( )
组别
第一组
第二组
第三组
第四组
水的质量/g
50
50
50
50
所取氯化钠的质量/g
15
20
25
30
剩余氯化钠的质量/g
0
2
7
12

A、20℃时，50g氯化钠饱和溶液中含有18g氯化钠 B、用蒸发的方法可以使不饱和溶液变成饱和溶液 C、第三组所得溶液的溶质与溶剂的质量比为9：25 D、相同温度下，氯化钠在水里的溶解度与水的质量无关

查看解析

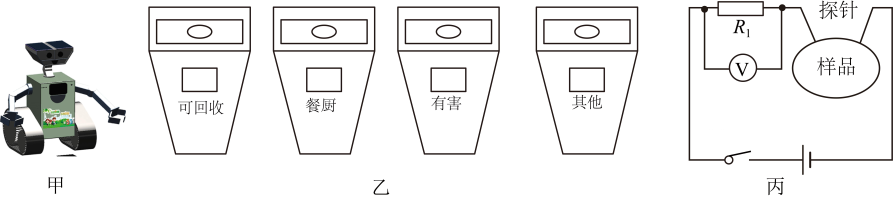

2、某科学小组的同学们展示了一款“垃圾分类机器人”(如图甲所示)，机器人的机械手捡起不同“垃圾样品”时，会通过手上的探针检测样品的电阻大小，机器人根据样品电阻大小来识别并显示垃圾类别，再投入相应的垃圾桶(如图乙所示)。检测电路如图丙所示，电源电压U 为1.5V，定值电阻R₁阻值为10Ω，电压表量程为0~3 V， “垃圾样品”电阻参考值如表所示。
垃圾类别
垃圾样品电阻值/Ω
可回收物
<10
餐厨垃圾
10~30
有害垃圾
30~50
其他垃圾
>50

(1)、机器人在某“垃圾样品”上取样检测时，检测电路中电压表示数为1 V，则该“垃圾样品”会被投到图乙中的哪个垃圾桶。(写出计算过程)

(2)、检测时，可根据电压表指针的偏转角度来判断垃圾样品的类别。老师提出：测量相同样品时，电压表的偏转角度应尽量大一些。对此两名同学分别提出了改进建议：A同学认为可以增大定值电阻R₁的阻值；B同学以为可以增大电源电压。请对以上两项建议的可行性分别做出评价(需简述理由)。

查看解析

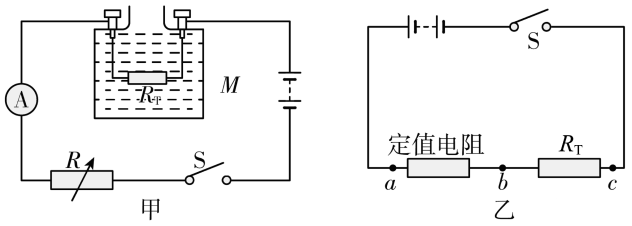

3、热敏电阻的阻值会随温度的改变而改变。小明用如图甲所示的电路来探究热敏电阻RT的阻值与温度的关系。已知 M 为控温器，电源电压恒为12 V，R为电阻箱(一种可以改变电阻并读出阻值的变阻器)。

(1)、当控温器中液体的温度为 80℃，电阻箱阻值为 100Ω 时，电流表的示数为0.1A，求该温度下热敏电阻的阻值。

(2)、依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A。通过计算得到相关数据如表所示。
温度t/℃
70
60
50
40
30
20
10
…
电阻RT/Ω
22
28
35
44
56
73
94
…
从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而。

(3)、若用该热敏电阻RT 和一个定值电阻R₀及电压表制成一支指针式温度计，就可以直接在电压表刻度盘上读出相应温度。若要求电压表的读数随温度的升高而增大，则应在图乙中将电压表接在(填“ab”“bc”或“ac”)两端。

查看解析

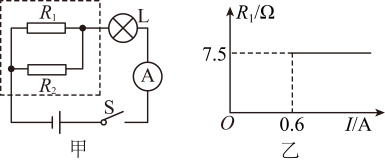

4、超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，原理如图甲所示中虚线框内所示。超导部件的电阻R₁ 随电流I变化的关系如图乙所示，限流电阻 $R_{2} = 15 Ω,$ 灯泡 L上标有“6 V 0.5 A”字样，电源电压保持6 V 不变，下列判断中，错误的是 ( )

A、当灯泡L短路时，超导限流器自动切断电路 B、当灯泡L短路时，电流表的示数为1.2A C、电源电压为6V 时，灯泡L能正常工作 D、当灯泡L短路时，电路电流增大，处于稳定状态，电路中仍有电流，电路没有被切断

查看解析

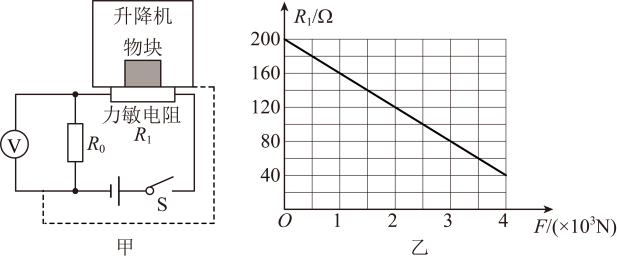

5、如图甲所示为升降机电路的部分原理图。电源电压恒为6V。R₀为定值电阻，电压表的量程为0~3V，力敏电阻R₁的阻值与所受压力大小的关系如图乙所示。

(1)、当力敏电阻不受压力时，电压表的示数为2 V，电路中电流为多大?

(2)、当电路正常工作时，此力敏电阻能承受的最大压力为多大?

(3)、在不改变电压表量程的条件下，要增大力敏电阻的承压范围，应如何调整?(写出一条即可)

(4)、在升降机底板上放置一个物块，静止时电压表的示数为U₀ ，当升降机匀速下降时，电压表的示数(填“大于”“等于”或“小于”)U₀。

查看解析
6、如图甲所示，电源电压U=4V，电阻. $R_{1} = 10$ Ω，闭合开关S，当滑动变阻器的滑片从最左端 P 点移动到中点时，电流表 A 的示数如图乙所示。下列说法中，正确的是（）

A、滑片位于P 点时通过R₁的电流为0.2A B、滑动变阻器的最大阻值为2.5Ω C、滑片位于中点时电流表A 的示数为0.4A D、滑片从P 点移动到中点时电流表A 的示数改变了0.8A

查看解析

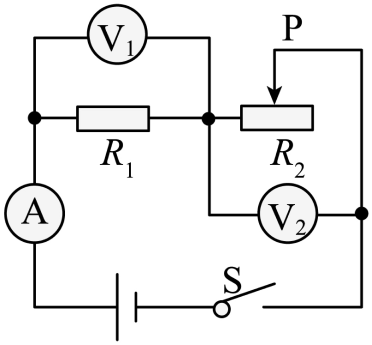

7、如图所示，将定值电阻R₁与滑动变阻器R₂接入电源电压不变的电路中。闭合开关 S，各表均有一定示数，将滑动变阻器的滑片向右滑动到某一位置，电压表 V₁、V₂示数的变化量分别为 △U₁、△U₂。下列说法中，正确的是 ( )

A、电压表V₁示数变大，电压表V₂ 示数不变 B、电压表V₁示数变大， $△ U_{1} > △ U_{2}$ C、电压表V₂示数变小，电压表V₂示数和电流表示数之比不变 D、电压表V₂示数变大，电压表V₂示数和电流表示数之比变大

查看解析
8、在如图所示的电路中，当开关S₁、S₂闭合，S₃断开时，电流表的示数为1.2A；当开关S₂、S₃闭合，S₁断开时，电流表的示数为1.8 A，则当开关S₁ 闭合，S₂、S₃断开时，电流表的示数为( )

A、1.0A B、0.8A C、0.6A D、0.4A

查看解析

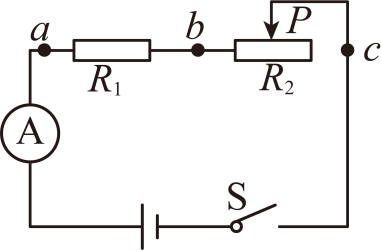

9、在如图所示的电路中，电源电压恒为12V，电阻R₁的阻值为20Ω，滑动变阻器R₂上标有“50Ω 2A”字样。闭合开关S，电流表的示数为0.5A。

(1)、求电阻R₁两端的电压U₁。

(2)、求滑动变阻器接入电路的阻值R₂。

(3)、现将一电压表接入电路中，要求在移动滑动变阻器滑片 P 的过程中，两电表的指针能分别指向某量程的满刻度处，且电路能正常工作。
①电压表应连接在图中的(填“ab”或“bc”)处。
②求满足题目要求时滑动变阻器R₂接入电路的阻值范围。

查看解析

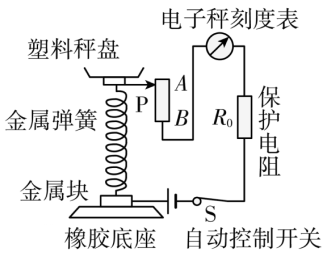

10、如图所示为某电子秤的结构示意图，其中 P 是一个可以紧贴AB 滑动的金属滑片，S为自动控制开关。闭合开关 S，秤盘内不放物体时，电子秤刻度表的示数为0；秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤的量程时，开关 S 自动断开，电子秤无示数。下列判断中，正确的是（）

A、电子秤的刻度表是一个电流表，它的示数越小说明所称物体的质量越大 B、电子秤的刻度表是一个电压表，它的示数越大说明所称物体的质量越大 C、电子秤的 AB 部分是一个滑动变阻器，且A 端为绝缘体 D、电阻R₀去掉后，也能保证电路安全工作

查看解析
11、在如图所示的电路中，灯泡L₁、L₂ 规格相同，①、②、③为电流表或电压表，闭合开关后，下列说法中，正确的是 ( )

A、若①、②为电流表，③为电压表，则电路能正常工作 B、若①、③为电压表，②为电流表，则①、③两电压表示数相同 C、若①、③为电流表，②为电压表，则①、③两电流表示数相同 D、若②、③为电流表，①为电压表，则只有灯泡L₁能发光

查看解析
12、小科利用身边的实验器材，对湿度问题进行探究：

(1)、如图所示为世界上第一个简易的毛发湿度计，通过观察结构，小科发现这种湿度计的工作原理是。

(2)、小科发现生活中测量空气湿度最常用的仪器是干湿球湿度计(内有一支湿球温度计和一支干球温度计)。通常情况下，湿球温度计与干球温度计相比，哪个示数更大?为什么?。

(3)、小科想利用湿敏电阻R₁设计一个“土壤湿度计”，请将电路图画在下面的方框内，除湿敏电阻(阻值随湿度的升高而减小)外，所用电学元件均为初中科学常用器材，且要求湿度越大，相应电表的示数也越大。

查看解析
13、小雨想利用已学过的知识设计一款电子闹铃，要求当设定响铃时间时，先将定时指针调到指定时间，定时开关就闭合，再将闹铃开关闭合。只有当时针转至与定时指针重叠时，定时开关就断开，此时电动机工作，带动铃锤敲击铃碗，闹铃才能发声。现在有闹铃开关S₁、定时开关S₂、定值电阻R₀、电源、导线、电动机Ⓜ，请你在方框内将满足上述要求的闹铃工作电路图画出来。

查看解析

14、现代家具越来越重视“人体工学”的设计。当人向后靠椅背时就比端坐在椅子上时要舒服。如表所示的数据为重500 N 的人使用电脑椅时的一些参数。(g 取10 N/kg)

椅子的质量/kg	10
人端坐在椅子上时的受力面积/m²	$8 \times 10^{-}^{2}$
人端坐在椅子上时对坐垫的压力/N	320
人向后靠椅背时对坐垫的压强/Pa	2000
每个轮子的受力面积/m²	$4 \times 10^{-}^{4}$

(1)、椅子所受的重力。

(2)、计算人端坐在椅子上时对坐垫的压强，并说明人向后靠椅背时比端坐时舒服的原因。

(3)、计算人端坐在椅子上时椅子对水平地面的压强。

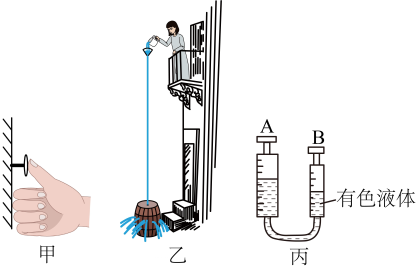

15、五一放假期间，小科一家去野生动物园游玩，在路上汽车车胎扎到了钉子，导致车胎严重漏气需要换上备胎。小科爸爸利用千斤顶轻轻松松地将重达1500 kg的汽车抬起。小科很好奇：能否自己做一个简易的千斤顶呢?
〔探寻千斤顶原理〕

(1)、如图甲所示为用60 N的水平推力去压图钉，石灰墙的墙面受到的压强较大，很快就出现了裂缝。已知图钉尖端的面积是0.3 mm² ，则墙面受到的压强是Pa。

(2)、那么液体是否也有类似的效果呢?小科查阅资料发现，1648年帕斯卡在阳台上仅用几杯水通过细管就能将楼下密闭的木桶压裂(如图乙所示)。从液体压强的角度解释，木桶被压裂开的原因是。小科进一步查阅后发现了液体传压的特点：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递。
〔初建千斤顶演示模型〕

(3)、小科思考后，组装了如图丙所示的千斤顶模型，用来实现通过较小力来产生较大力的效果。若在 B 端用500 N的力去抬起放置在A 端1500 kg的汽车，则大小活塞的面积之比是。(g 取10 N/ kg)

(4)、按照上述模型制作的千斤顶在实际使用中，可能存在的不足是(写出一条即可)。

查看解析

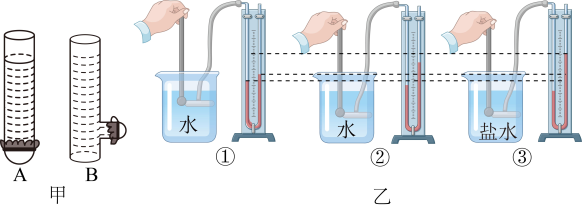

16、固体会产生压强，液体是否会产生压强呢?

(1)、小科将水注入如图甲所示的装置A、B的粗管内至约 $\frac{1}{3}$ 处，装置A 的橡皮膜向下凸，装置B 的橡皮膜向外凸，将水注入粗管内至约 $\frac{2}{3}$ 处，装置A 的橡皮膜向下凸得更明显，装置 B 的橡皮膜向外凸得更明显。换用浓盐水、酒精重复上述实验也有同样的现象。该实验说明液体对容器的底部和侧壁都会产生压强，且液体的越大，压强越大。

(2)、液体不但对容器的底部和侧壁会产生压强，液体的内部也存在压强。现提供如下器材：水、塑料袋、塑料瓶、针、水槽，请你选择合适的器材设计实验方案，证明液体的内部存在压强：。

(3)、探究液体内部压强与液体密度的关系时，应选择图乙中两组实验进行对比。

查看解析
17、如图所示，将圆柱体甲、乙放在甲水平面上，已知ρ甲>ρ乙。若沿水平方向切除相同的高度△h，则下列图像中，能正确表示余下部分对地面的压强p 与切去部分的高度 △h的关系图像的是( )

A、 B、 C、 D、

查看解析
18、如图所示，水平桌面足够长，物体 A 重20 N，当物体 B 重 3 N时，物体A 静止，这时物体A 受到的摩擦力为 N；当物体B重5N时，物体A 向右做匀速直线运动；当物体B 重6 N时，要想让物体A 向左做匀速直线运动，需要对A 施加一个水平向左的力F，则F=N。(不计滑轮摩擦)

查看解析
19、假设雨点下落过程中受到空气的阻力与雨点(可看成球形)的横截面积S 成正比，与下落速度 v的平方成正比，即 $f_{P} = k S v^{2},$ 其中k为比例常数。已知球的体积公式为 $V = \frac{4}{3} π r^{3}$ (r为半径)，每个雨点的密度相同，且最终都做匀速运动。如果两个雨滴的半径之比为1：2，那么这两个雨点的落地速度之比为（）

A、1：2 B、 $1 : \sqrt{2}$ C、1：4 D、1：8

查看解析
20、小金为了探究拔河比赛取胜的秘密，做了如图所示的实验。实验一中，甲、乙两人站在地上，分别用100 N的拉力拉绳子，结果两人正好处于相持状态。实验二中，甲站在一平板小车上，乙站在地面上，分别用50 N的力拉绳子，甲被乙向右拉动(不计绳重及弹簧测力计自重)。下列说法中，正确的是( )

A、实验一中弹簧测力计的读数大于 100N B、实验一中甲受到地面的摩擦力比实验二中小车受到地面的摩擦力大 C、若实验一中甲失利，则两人中与地面间的摩擦力较小的是乙 D、实验二中甲被拉动前的未动时刻，乙对绳的拉力大于甲对绳的拉力，可以用100 N的拉力拉动平板小车上的甲

查看解析
