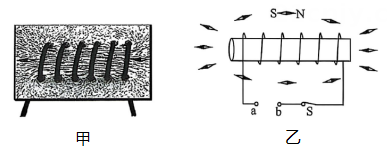

1、小明用如图所示的装置探究“通电螺线管外部磁场的分布”。
(1)、在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑，通电后观察小磁针的指向，轻敲纸板，观察铁屑的排列情况，如图甲所示；把小磁针放到螺线管四周不同的位置，闭合开关后，小磁针再次静止时的指向如图乙所示。①通电后小磁针发生偏转，说明通电螺线管周围有；
②通电螺线管外部的磁场与磁体的磁场相似。
(2)、将电源正负极对调，闭合开关，发现小磁针偏转方向与原来相反，说明通电螺线管的磁场方向与有关。(3)、如图乙所示，根据小磁针静止时的指向，a端应接电源的极；小明将一铁芯插入螺线管中，其磁场会变；请写出一种能增强电磁铁外部磁场的方法：。 -

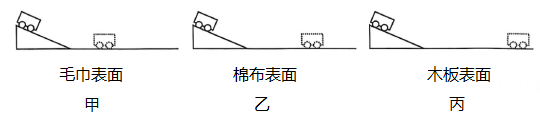

2、小明用如图所示的装置探究“阻力对物体运动的影响”。

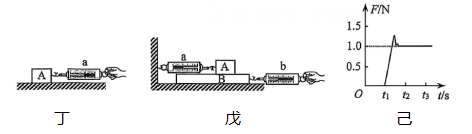

(1)、让小车从同一斜面顶端由静止滑下，是为了使其到达水平面时的相同。(2)、实验发现，水平面越光滑，小车滑行的距离越远，速度减小的越。进一步推理：如果水平面绝对光滑，小车将会做运动。(3)、小明接着用如图丁所示的装置探究“滑动摩擦力的大小与哪些因素有关”。用弹簧测力计a沿水平方向拉着物块A分别在毛巾、棉布、木板表面做匀速直线运动，发现弹簧测力计示数不同，说明滑动摩擦力的大小与有关。
(4)、小红发现，实验中很难控制物块A做匀速直线运动，于是她对实验做了改进，如图戊所示。将物块A放在长木板B上，拉动长木板B ， 则图中弹簧测力计（选填“a”或“b”）的示数表示A、B间滑动摩擦力的大小；小红改用力传感器测量实验中A、B间摩擦力的大小，力传感器记录的拉力与时间的关系图像如图己所示，则A、B间滑动摩擦力的大小为N。 -

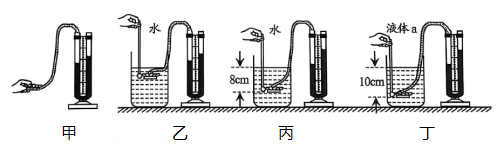

3、小明用如图所示的装置研究“液体内部压强”。
(1)、如图甲所示，使用液体压强计前，先用手指轻压探头的橡皮膜，若U形管两侧液面的高度差变化明显，说明压强计的良好，可以正常使用。(2)、比较图乙和图丙可知，液体内部压强随深度的增加而。因此拦河大坝应设计成（选填“上窄下宽”或“上宽下窄”）的形状。(3)、若将液体压强计的探头放入图丁的液体a中，发现丙、丁两次实验中U形管两侧液面高度差相等，则液体a的密度为。(4)、相同情况下，U形管中液体的密度越 ， 两侧液面的高度差变化越明显。 -
4、小明用如图所示的装置探究“平面镜成像的特点”。
(1)、在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。用玻璃板代替平面镜的目的是。(2)、把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，在像的位置放一个光屏，光屏上承接到蜡烛的像，说明平面镜所成的像是像。(3)、再拿一支外形相同但不点燃的蜡烛B ， 竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合。说明平面镜所成的像的大小与物体的大小。(4)、将蜡烛A向远离玻璃板的方向移动到某一位置，蜡烛B应向玻璃板的方向移动，再次移动蜡烛A，重做实验。 -
5、如图所示电路，电源电压保持不变，的阻值为R。闭合开关 ， 将单刀双掷开关与触点1相连，电压表示数为 ， 与触点2相连，电压表示数为。下列说法正确的是
A、两端的电压为 B、通过的电流为 C、的电阻为 D、的功率为 -
6、在践行青岛中小学生“十个一”行动中，小明用独轮车帮助爸爸运送货物。车和货物的总重力G为960N，小明的质量为 ， 双脚与地面的接触面积为。小明抬起独轮车在水平地面静止时如图所示，下列说法正确的是
A、独轮车是一个费力杠杆 B、小明对车竖直向上的力F为400N C、小明对地面的压力为900N D、小明对地面的压强为 -

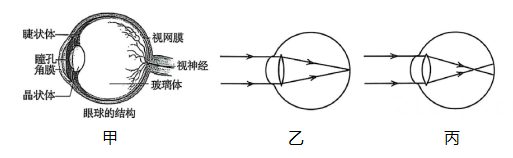

7、6月6日是我国的“爱眼日”。在“爱眼护眼”宣传活动中，同学们搜集到了以下图片。下列说法正确的是
A、图甲所示眼球好像一架照相机，晶状体和角膜的共同作用相当于凸透镜 B、图乙所示视力正常的人看远处物体时，物体在视网膜上成正立、缩小的实像 C、图丙所示是近视眼的成像原理，应戴合适的凹透镜进行矫正 D、读写时眼睛与书本的距离应保持在左右，是预防近视眼的措施之一 -
8、A、B两组同学分别用如图甲所示的装置探究“水在沸腾前后温度变化的特点”，绘成了如图乙所示图像。下列说法正确的是
A、实验中，温度计的玻璃泡不允许碰到容器底或容器壁 B、水沸腾后温度保持不变，需要继续吸热 C、实验过程中，A组同学所用水的质量较大 D、实验时，外界的大气压强小于标准大气压 -
9、“低碳出行，骑行天下”。下列有关自行车骑行的说法，正确的是A、下陡坡时不用蹬速度也会越来越快，是因为重力势能转化为动能 B、上坡时加紧蹬几下，是为了增大自行车的惯性 C、停止蹬自行车，它会慢慢停下来，说明力可以改变物体的运动状态 D、刹车时用力捏车闸，是通过增大压力的方法来增大摩擦的
-
10、小明设计了如图所示的滑轮组帮助工人搬运建筑材料。一名工人12s内用400N的拉力通过滑轮组将水平地面上重为1150N的建筑材料匀速提升3m（不计绳重和摩擦）。下列说法正确的是
A、绳子自由端移动的距离为12m B、工人做的有用功为2300J C、拉力的功率为300W D、提起的物体越重，此滑轮组的机械效率越低 -
11、抽水蓄能是存储电能的方式之一。原理如图所示：蓄能时，电动机将水从下蓄水池抽入上蓄水池；需要电能时，打开闸门，让水流驱动发电机来发电。下列说法正确的是
A、蓄能时，将机械能转化为电能 B、电动机的工作原理是电磁感应现象 C、发电机的工作原理是电流的磁效应 D、蓄水量一定，上蓄水池建的位置越高，能储存的电能就越多 -
12、小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是
A、连接电路时，开关要闭合，是为了防止短路 B、测量的电压时，电压表接b点的导线不动，将接a点的导线接在c点 C、实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差 D、结论：串联电路中，电源两端的电压等于各用电器两端电压之和 -
13、“2025年亚洲举重锦标赛”在我国举行，中国队最终收获31金15银11铜。在比赛中，当运动员双臂竖直举起杠铃静止时，如图所示。与杠铃受到的重力是一对平衡力的是
A、杠铃对运动员的压力 B、运动员对杠铃的支持力 C、地面对运动员的支持力 D、运动员对地面的压力 -
14、下列做法不符合安全用电原则的是A、用沾了水的手更换灯泡 B、不接触低压带电体，不靠近高压带电体 C、不使用绝缘层损坏的导线 D、及时更换达到使用寿命的家用电器
-
15、下列光学作图正确的是A、
光的反射
B、
平面镜成像
C、
凸透镜对光线的作用
D、
凹透镜对光线的作用
-

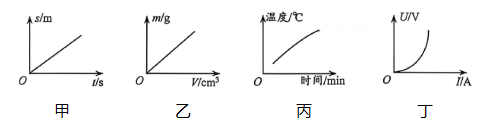

16、图像可以直观的反映物理量间的关系，通过图像对物理过程进行分析是研究物理问题的常用方法。下列图像分析不正确的是
A、甲图是物体做匀速直线运动时路程与时间的关系图像 B、乙图是同种物质的质量与体积的关系图像 C、丙图是晶体熔化时温度随时间变化的图像 D、丁图是小灯泡的电压与电流的关系图像 -
17、古诗词是我国的优秀传统文化。下列古诗词中蕴含的物理知识能用分子动理论解释的是A、花气袭人知骤暖，鹊声穿树喜新晴 B、朝辞白帝彩云间，千里江陵一日还 C、飞流直下三千尺，疑是银河落九天 D、湖光秋月两相和，潭面无风镜未磨
-
18、音乐社团的同学们用钢琴、古筝和二胡合奏歌曲《我和我的祖国》，乐声悠扬和谐，各具特色。我们能够分辨出这些乐器的声音，是通过声音的A、声速 B、音色 C、响度 D、音调
-
19、2025年4月25日，神舟二十号航天员乘组入驻中国空间站，后续开展了多项空间科学实验，获得的实验数据和图像等信息能及时传回地面利用的是A、红外线 B、紫外线 C、电磁波 D、超声波
-
20、如图1所示为某水位自动控制的模拟装置。柱形物体 Q 的横截面积 高H=0.5m，密度 用一硬杆将 Q连接在力敏电阻 R2的下方，硬杆的质量和体积均不计，Q的下端到水池底部的距离h-0.05m。通过调节电阻箱 R1的阻值，可使水位控制在某一范围内。已知电源电压 的阻值与硬杆对 的作用力F的关系图像如图2所示；当电磁铁线圈中的电流I≥0.05A 时，衔铁 K被吸住，位于位置a，此时水池停止排水，开始注水；当l≤0.03A时，衔铁 K 才会被释放，位于位置b ，此时水池停止注水，开始排水。不计线圈电阻，ρ水 g 取10N/kg。
(1)、Q 的质量为 kg。若硬杆对 的作用力 F 不断增大，则R2的阻值将。(2)、开始时水池中无水，要确保闭合开关 后，即开始注水。① 求R1接入电路的电阻的最大值。
② 若 接入电路的电阻取①中的最大值，求最高水位到池底的距离。
(3)、为了能将水位控制在一定范围内，R1接入电路的电阻的最小值是Ω；此时最高水位和最低水位的高度差是m。
