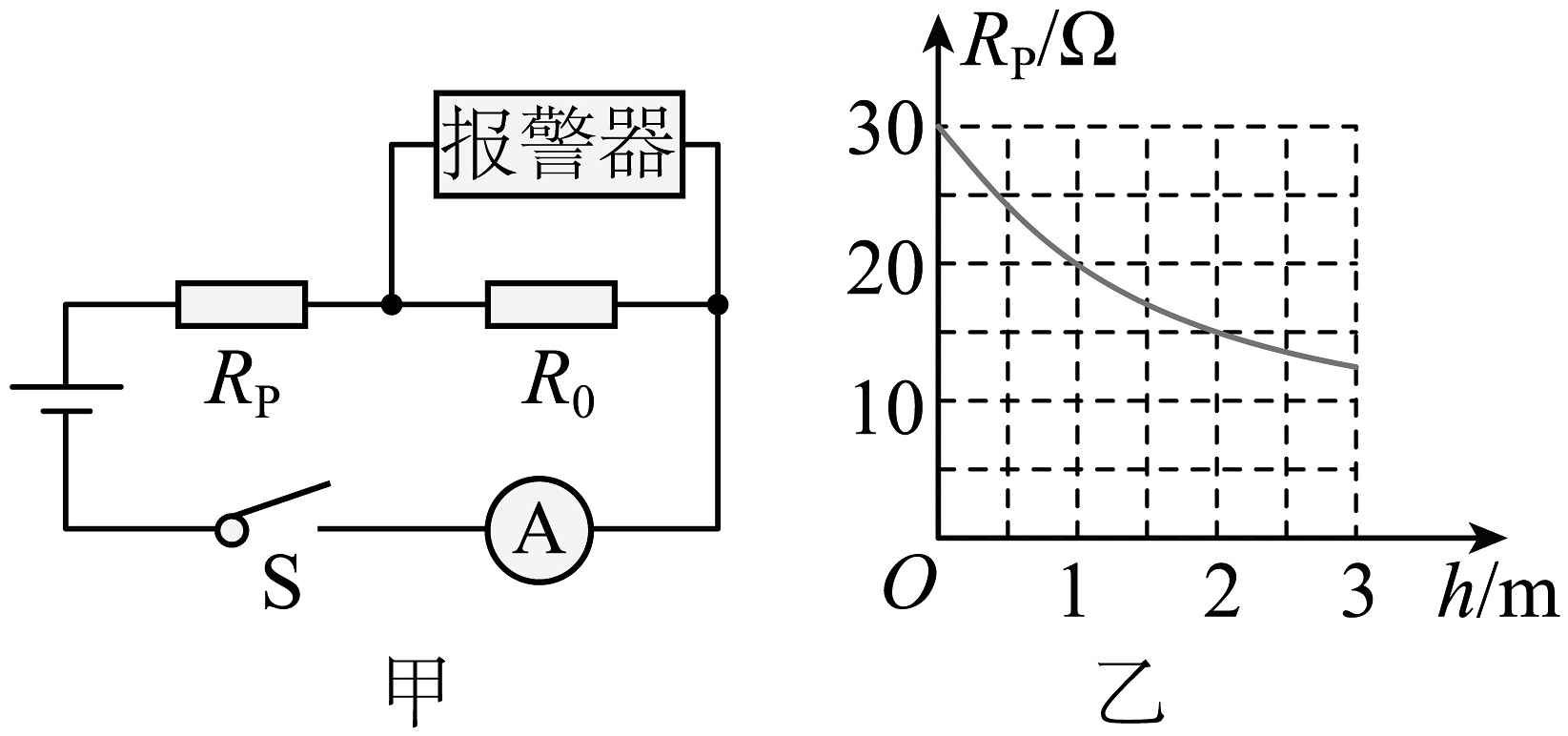

1、学校开展了防溺水安全教育后，小华组设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，是定值电阻，其阻值为10Ω；是压敏电阻，其阻值随水深h变化的图像如图乙所示。报警器浸入水下深度h大于等于1m时，报警器报警。通过计算回答：
(1)、报警器未浸入水中时，电流表的示数是多少?(2)、报警器浸入水下深度h为1m时，两端电压是多少?(3)、报警器浸入水下深度h为1m时，报警器响铃10s，压敏电阻产生的热量是多少? -
2、某消毒柜具有高温消毒和紫外线杀菌功能，其简化电路如图所示。发热电阻 ， 紫外灯L规格为“220V；60W”。闭合开关S1和S2 ， 消毒柜正常工作，求：
(1)、通过发热电阻R的电流。(2)、消毒柜正常工作时的电功率。(3)、紫外灯L工作1min消耗的电能。 -
3、小灯泡L标有“12V；3W”字样，该灯泡正常发光时的电流是多少?
-
4、为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。请在方框内画出符合这一要求的电路图。
-
5、防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2 ， 控制电动机启动横杆。请设计一个能正确模拟门禁系统内部的控制电路。
-
6、如图是用充电宝同时给三部手机充电的情景，则这三部手机是（选填“串联”或“并联”）的；给手机充电，能量转化情况是。
-
7、如图所示是小明家的电能表，表盘上显示目前他家用电器已消耗电能度；将电视机单独接入电路正常工作15min，电能表转盘转18转，该电视机的功率为W。
-
8、如图1所示为厨房燃气报警装置，图2为其简化电路图（忽略灯丝电阻的变化）。R为可燃性气体浓度感应器。当可燃性气体浓度升高时，电路中的电流增大，当电流表示数增大到警报值时，会使外部的警报器发出警报声，以提醒人员采取疏散、强制排风、切断天然气供给等安全措施。下列说法正确的是（ ）
A、当可燃性气体浓度升高时，R的电阻变大 B、当可燃性气体浓度升高时，灯泡变亮 C、当可燃性气体浓度升高时，电压表示数变小 D、当可燃性气体浓度升高时，灯泡的实际功率变大 -
9、两只规格相同的灯泡L1和L2按如图方式连接，将开关和同时闭合，则（ ）
A、两灯泡L1和L2是并联的 B、电流表A1测量灯泡的电流 C、电流表A1的示数是的两倍 D、断开开关S1后，灯泡变亮 -
10、所有推动社会发展的科学知识和规律，都是经过众多科学家长期、艰苦地科学探究得来的。下列关于科学家及其发现的陈述，符合物理学发展实际的是（ ）A、安培通过实验得出影响电流大小的因素，因此电流的单位以他的名字命名 B、焦耳精确地得出了电流产生的热量跟跟电流、电阻和通电时间的关系 C、卢瑟福提出了原子核式结构模型，该结构模型是关于原子核结构的理论 D、汤姆孙发现了带负电的粒子——电子，引领人类认识到原子也有内部结构
-
11、下列做法中，符合安全用电要求的是（ ）A、在家庭电路中安装保险丝或空气开关 B、用湿布擦正在发光的白炽灯或日光灯 C、更换灯泡时，先断开开关 D、外壳损坏的插座，应及时更换
-
12、现代生活离不开电，了解生活中有关电学元件的一些参数非常重要。下列有关数据符合生活实际的是（ ）A、电饭煲正常工作的功率约为1000W B、一节新干电池的电压约为1.5V C、一盏日光灯正常工作1h约消耗电能1kWh D、电冰箱正常工作的电流约为5A
-
13、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A、电源被烧坏 B、电压表一定损坏 C、电压表示数接近电源电压 D、L1、L2都不亮，电压表无示数 -
14、如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（ ）
A、2.4V、12V B、12V、2.4V C、9.6V、2.4V D、2.4V、9.6V -
15、把下列 4 盏节能灯分别接入 12V 的电路中，其中最亮的是（ ）A、“ 12V ，9W ” B、“ 12V ，30W ” C、“220V ，9W ” D、“220V ，30W ”
-
16、取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。正确使用电压表测量电压如图所示，下列说法正确的是（ ）
A、铁片是水果电池的正极 B、该水果电池的电压是0.6V C、两个相同水果电池并联后可提供更高电压 D、电路中只要有水果电池做电源，就一定能形成电流 -
17、1千瓦时的电能可供下列用电器正常工作时间最长的是（ ）A、LED灯 B、洗衣机 C、电视机 D、空调
-
18、下列情况，属于防止电热产生危害的是（ ）A、电脑机箱里装有小风扇 B、阴雨天家电通电除潮 C、用电熨斗熨衣服 D、冬天用电取暖器取暖
-
19、甲、乙两辆玩具小车在水平地面上沿同一直线数匀速直线运动，它们都从 A 点向 B 点 运动，A 、B 之间的距离为 36m ， 甲车用时 40s ，乙车的速度是 0.6m/s 。求：(1)、甲车的速度；(2)、乙车所用的时间。
-
20、小阳用如图所示的实验装置测量小车的平均速度。
(1)、该实验的原理是；(2)、实验中所需的测量工具有停表和；(3)、请根据图中信息回答：小车全程的平均速度m/s；小车通过下半段路程的平均速度m/s；(4)、由实验可知，小车在做（选填“加速”“减速”或“匀速”）直线运动。
