1、为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。

(1)、连接电路时，开关应处于（选填“断开”或“闭合”）状态；

(2)、图乙实物图中，电流表测量图甲中（选填“A”“B”或“C”）处电流；

(3)、图乙中移动一根导线就可以测量B处的电流，请你在移动的导线上画“×”，并用笔画线代替导线正确连接电路；

(4)、在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是；

(5)、在排除故障后，电流表测量C处电流的示数如图丁所示，则电流表的示数为A；

(6)、老师收集到几个组的数据如表，分析数据，可得出实验的结论：
在并联电路中，干路电流（选填“大于”“小于”或“等于”）各支路电流之和。
组别
L₁规格
L₂规格
I_B/A
I_C/A
I_A/A
1
甲
甲
0.12
0.12
0.23
2
乙
丙
0.15
0.20
0.35
3
甲
丁
0.12
0.14
0.26
4
甲
丁
0.14
0.16
0.28

查看解析
2、在探究“决定导体电阻大小的因素”时，如下表的导体做出如下猜想：
序号
材料
长度（m）横
截面积（mm²）
A
镍铬合金
1.2
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关。
请完成下列填空（只填序号）：

(1)、要验证猜想①，小芳同学应选择的两段导体是；

(2)、要验证猜想②，小芳同学应选择的两段导体是；

(3)、要验证猜想③，小芳同学应选择的两段导体是。

(4)、该实验采用了法。

查看解析
3、某同学在做“比较不同物质的吸热能力”的实验时，使用相同的电加热器给水和煤油加热，得到的实验数据如下表：
温度/℃
20
30
40
50
加热时间/s
煤油
0
40
82
126
水
0
18
40
64

(1)、实验中，记录加热时间的目的是：；

(2)、当它们升高相同温度时，液体需要吸收的热量更多；

(3)、当它们吸收相同热量时，液体温度升高得更快；

(4)、若选择其中液体作为汽车发动机的冷却剂，冷却效果更好。

查看解析
4、如图所示，闭合开关后，电流表A₁的示数是1.2A，电流表A₂的示数是0.4A，则通过灯L₁的电流是A，通过灯L₂的电流是A。

查看解析

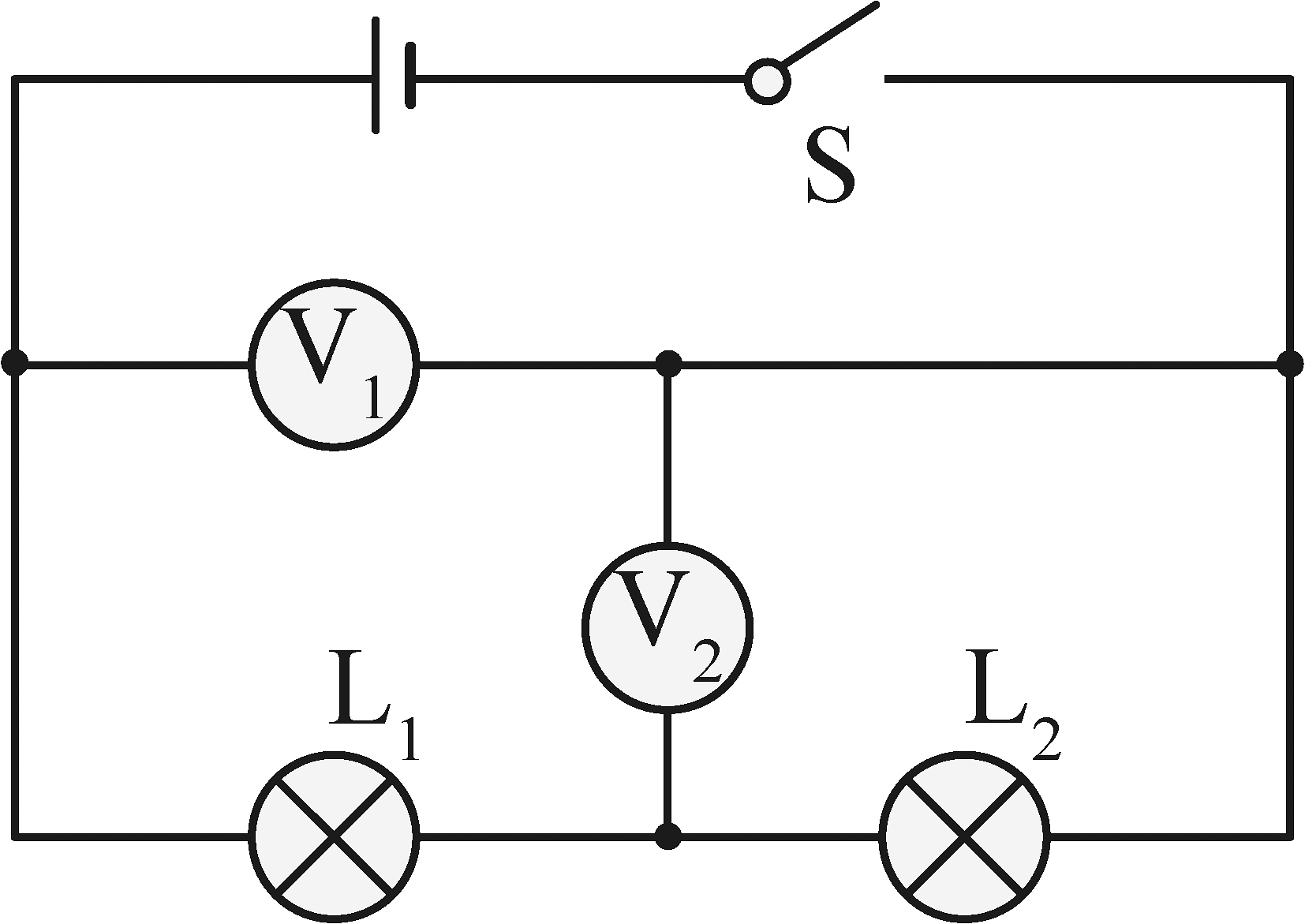

5、如图所示，将开关S关闭后，电压表V₁为10V、电压表V₂的示数为4V，则L₁两端的电压是V，L₂两端的电压是V。

查看解析
6、与毛皮摩擦过的橡胶棒所带的电荷是电。验电器是利用了的规律制作的。

查看解析
7、汽油机的一个工作循环是由四个冲程组成，图示的是汽油机的冲程。一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟做功次。

查看解析
8、如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是

A、 B、 C、 D、

查看解析
9、如图所示，开关由闭合到断开，电流表A₁、A₂的示数I₁、I₂的变化（）

A、 $I_{1}$ 变小， $I_{2}$ 变大 B、 $I_{1}$ 不变， $I_{2}$ 变大 C、 $I_{1}$ 变大， $I_{2}$ 变小 D、 $I_{1}$ 不变， $I_{2}$ 变小

查看解析
10、当开关闭合时教室内有两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（　　）

A、一定是串联 B、一定是并联 C、可能串联也可能并联 D、以上说法都不对

查看解析
11、下列物体中，通常情况下属于绝缘体的是

A、金属 B、橡胶 C、铅笔芯 D、人体

查看解析
12、下图的四幅图中，属于利用热传递改变物体内能的是：（）

A、 B、 C、 D、

查看解析

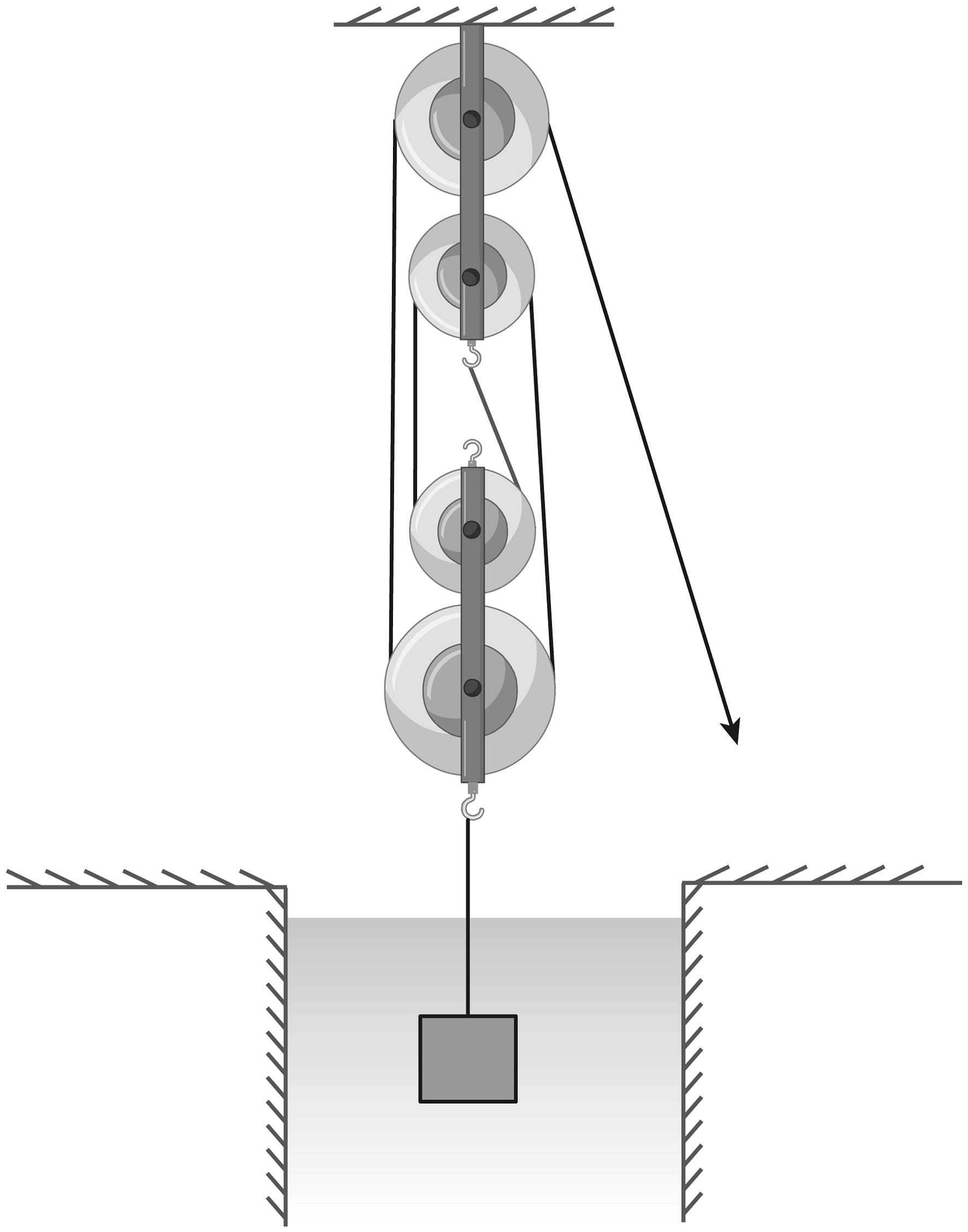

13、如图所示，某人用滑轮组将重600N的金属块从水中匀速提起，金属块在水面下20秒上升了5m，金属块的体积为0.02m³ ，此时作用在绳子自由端的拉力F是120N， $g = 10 N/kg$ ，不计绳重和滑轮组机械内部的摩擦及金属块在水中受到的阻力。求：

(1)、金属块在水中所受浮力的大小；

(2)、金属块未露出水面的过程中，拉力F做的功；

(3)、金属块出水前滑轮组的机械效率；

查看解析
14、金秋时节，公园内到处弥漫着菊花的香味，这是现象，菊花花瓣在空中随风而落，说明力能改变物体的。菊花茶也深受人们的喜爱，在泡茶的过程中通过的方式改变了菊花的内能。

查看解析
15、如图是某球员传球时足球的一段运动轨迹，其中球在A点的重力势能（选填“大于”、“小于”或“等于”）B点的重力势能。若不计空气阻力，足球在上升过程中，能转化为能。

查看解析
16、如图所示，在“探究凸透镜成像的规律”实验中，若将点燃的蜡烛依次放在a、b、c三处，处得到的实像最大，放在处得到的像是虚像。

查看解析
17、市面上有一种网红食品——“炒酸奶”。将 $- 196 ℃$ 的液态氮和酸奶倒入容器中，液态氮迅速并且（选填“吸收”或“放出”）大量热量，使酸奶瞬间成块。（一、三空选填物态变化名称）

查看解析

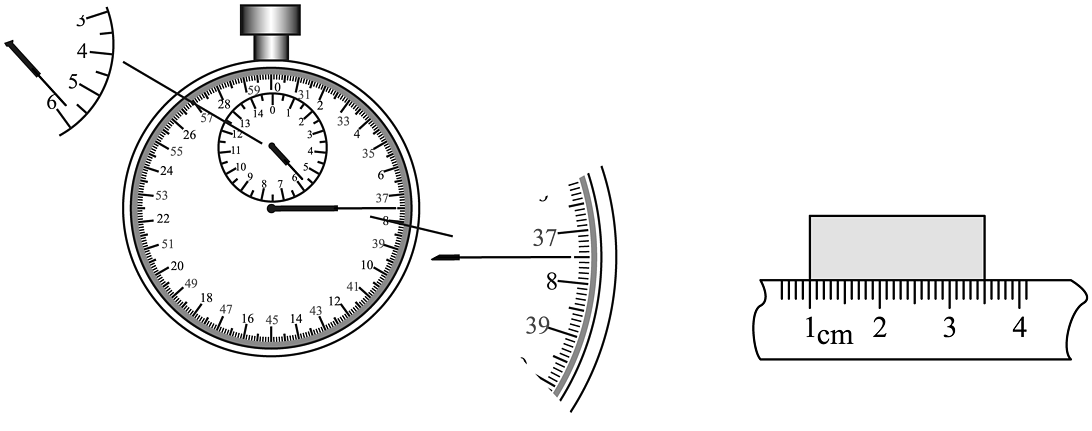

18、如图所示，秒表的示数为s，物体的长度为cm。

查看解析

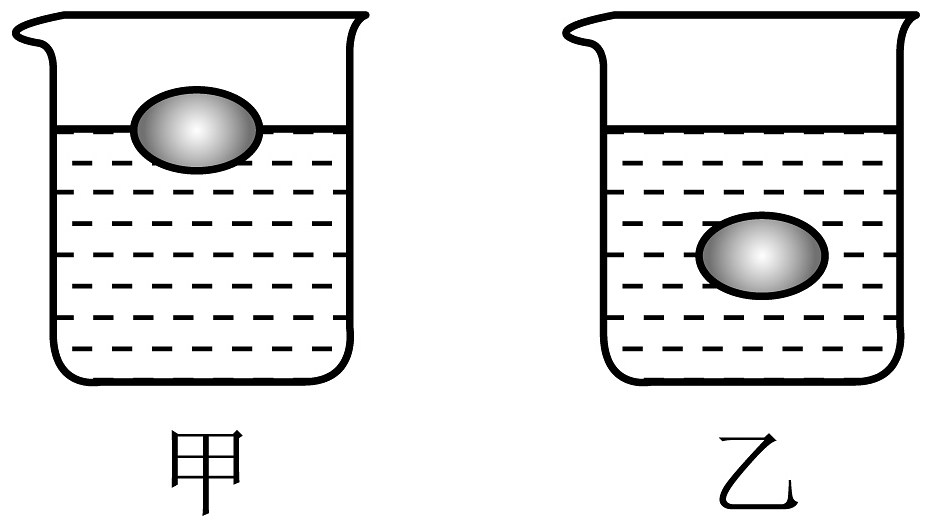

19、现有甲、乙两个完全相同的容器，盛有体积相同的不同液体，把一个鸡蛋分别放入两容器中的情形如图所示。鸡蛋在甲、乙两杯液体中所受的浮力分别为F_甲浮和F_乙浮，两杯液体对容器底部的压强分别是p_甲和p_乙，以下判断正确的是（　　）

A、F_甲浮＝F_乙浮， p_甲＞p_乙 B、F_甲浮＝F_乙浮， p_甲＝p_乙 C、F_甲浮＞F_乙浮， p_甲＞p_乙 D、F_甲浮＜F_乙浮， p_甲＜p_乙

查看解析

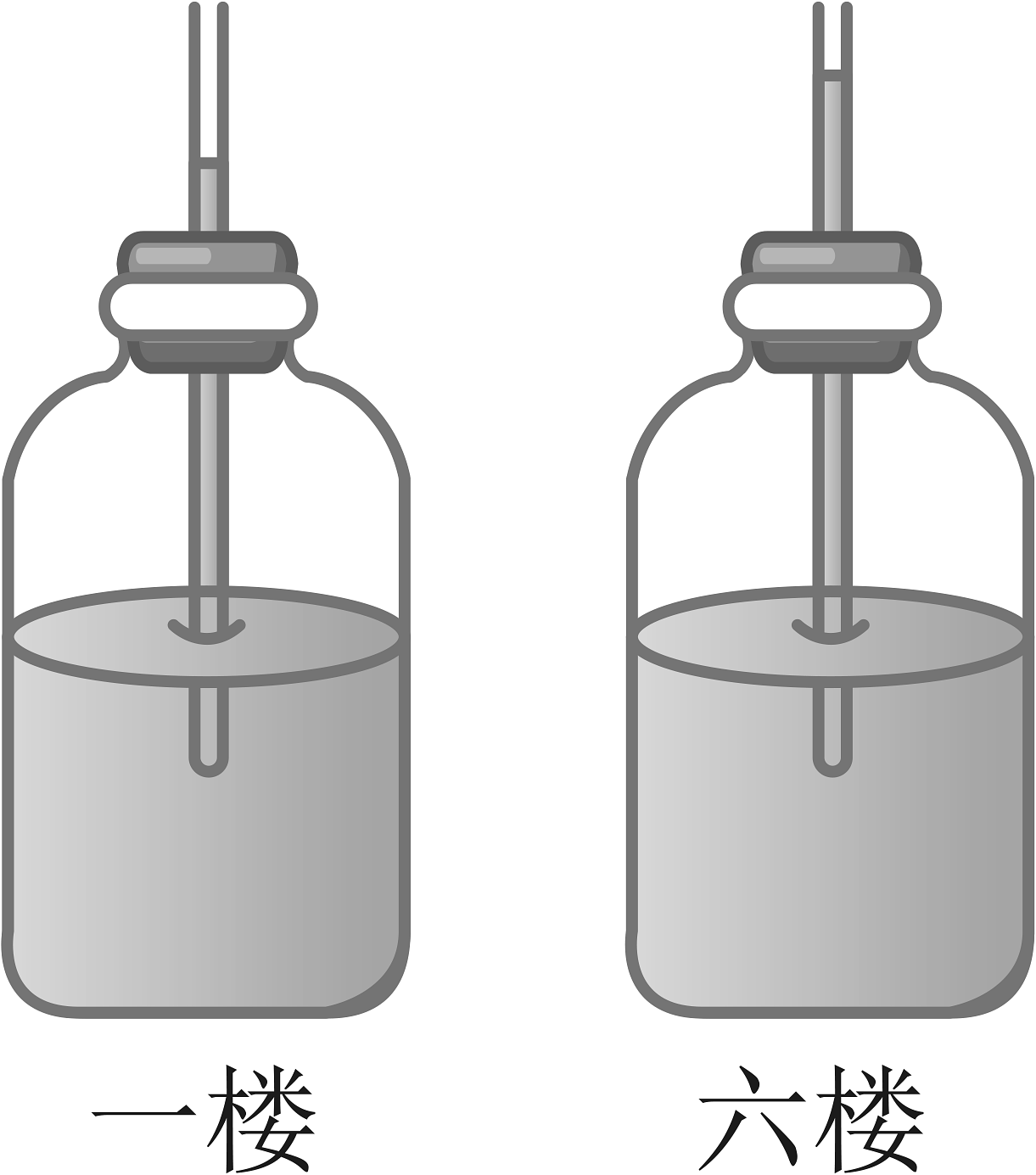

20、如图为某同学自制的气压计，他将气压计由山上拿到山下时，细玻璃管中液面会降低，下列说法正确的是（　　）

A、细玻璃管越粗水柱高度变化越明显 B、利用自制气压计可以精确测量大气压的数值 C、细玻璃管中液面升高，说明大气压随高度的增加而变大 D、用玻璃瓶和细玻璃管自制气压计时，瓶中的水不能装满
