1、按要求完成电路连接：①当S1断开，无论S2断开或闭合两灯都不亮；②S1闭合，S2断开，只有L1亮，且电流表无示数；③闭合S1和S2 ， 两灯亮，且电流表有示数；请在方框内设计电路，并用笔代替导线连接实物图。
-
2、如图是利用滑动变阻器改变小灯泡亮度的实物电路图，其中一条导线有错误，请在图甲中把接错的导线打上“×”，并在图乙方框内根据修改后的实物图，画出电路图。
-
3、某实验小组利用酒精灯对500g冰均匀加热，整个加热过程共消耗40g酒精，他们每隔相同时间记录一次温度计的示数，并观察物质的状态，如图是他们根据记录的数据绘制的“温度﹣时间”图像，由图可知，CD段物质的比热容（选填“大于”“等于”或“小于”）AB段物质的比热容，在AB段冰的内能增加了J。在BC段，物质吸收的热量是J。[已知c冰＝2.1×103J/（kg•oC），c水＝4.2×103J/（kg•oC），q酒精＝3.0×107J/kg]
-
4、如图用打气筒给瓶内气体打气，当橡皮塞跳起来时，瓶内出现白雾，这是因为瓶内水蒸气对橡皮塞（选填“做功”或“热传递”），水蒸气能减少，温度降低，（填物态变化名称）形成小水滴。
-
5、如图所示，上、下两个广口瓶分别装有空气和红棕色的二氧化氮气体，中间用玻璃板隔开，抽去玻璃后，两瓶气体会相互混合，这是现象。因为二氧化氮的密度（选填“大于”“等于”或“小于”）空气的密度，该实验两个瓶子的位置（选填“可以”或“不可以”）互换。
-
6、如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A、A中正电荷通过金属棒流向B，电流方向从A到B B、A中正电荷通过金属棒流向B，电流方向从B到A C、B中的自由电子通过金属棒流向A，电流方向从A到B D、B中的自由电子通过金属棒流向A，电流方向从B到A -
7、在“三星堆遗址”的出土文物中，发现了用极薄的金箔贴饰的精美“金器”——黄金面具，如图所示是电子显微镜下的一些金原子。下列有关金原子的说法正确的是（ ）
A、金是否处于固态可以从其原子的排列方式上进行推断 B、人们也可以用肉眼和光学显微镜分辨出它们 C、这些金原子是保持静止不动的 D、金原子之间有间隙，说明金原子间只有斥力 -
8、关于温度、热量和内能，下列说法正确的是（ ）A、0oC的冰块内能为0J B、温度高的物体含有的热量多 C、温度越高的物体内能一定越大 D、两个发生热传递的物体之间一定存在温度差
-
9、学校厨房的墙角边堆放了煤炭，隔一段时间后，煤炭粉末就扩散到墙里面去了，扩散现象的发生是由于（ ）A、分子之间同时存在引力和斥力 B、分子永不停息做无规则运动 C、温度越低，煤炭粉末扩散得越快 D、相互接触的煤炭粉末与墙壁存在着温差
-
10、电动扫地车正沿斜坡向上匀速前进，并将地面上的垃圾吸入车内。此过程中，扫地车整体的（ ）A、动能变小，重力势能变大 B、动能不变，重力势能变大 C、机械能增大，电能转化为机械能 D、机械能不变，动能转化为重力势能
-
11、小明和小华找到一卷无绝缘表层、规格为10Ω/m的电阻丝，截取了长度为0.4m、0.7m、1.2m、1.8m的四段， 对应阻值为4Ω、7Ω、12Ω、18Ω，制成了四个简易定值电阻，如图甲所示。他们将自制简易电阻分别连入电路中，探究电流与电阻的关系。
(1)、在制作简易电阻时，需要将电阻丝绕到接线柱上，再旋紧螺丝。观察图乙中A 和B 两种缠绕情况，为了保证安全和牢固，采用的方式更好；(2)、请用笔画线代替导线将图丙所示电路补充完整；
(3)、小明换用不同的电阻连入电路，通过的方式控制电压表示数2V不变进行实验，将实验数据记录在表中，发现电压一定时，电阻越大，电流越小。进一步对表格中的数据展开运算，发现 ， 因此可以得出初步结论：电压一定时，电流与电阻成反比；实验次数
R/Ω
I/A
1
4
0.51
2
7
0.3
3
12
0.18
4
18
0.12
(4)、在老师的帮助下，他们对制作的电阻阻值进行了测量检验，发现测量值均偏小，其原因可能是。 -
12、小静了解电路的基本知识后，猜想“由于导体的阻碍作用，电流通过用电器后会减小”，于是设计了如图甲所示的电路展开探究。
(1)、按图甲接好电路，闭合开关后，发现灯不亮。可能存在的故障是（仅写一种）。(2)、排除故障后，用电流表测出A 点电流，如图乙所示，则IA=A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断猜想是的（选填“正确”或“错误”）。(3)、在电路中再串联一个灯泡，如图丙所示，可以利用（2）的结论推理得出A、C两点的电流关系，请写出推理过程：。为进一步得出两个用电器串联时电流的规律，小静按图丙连接电路，测量A、B、C三点的电流，得出了“串联电路电流处处相等”的结论。 -
13、小明在实验室中探究了水沸腾前后的温度特点后，计划探究盐水沸腾前后的温度特点。小明将一定质量的盐水装入电水壶，进行加热，用温度传感器测出其温度并记录在下表中。
t/ min
0
1
2
3
4
5
6
7
8.
t盐水/℃
32
50.1
64.9
79.1
89.1
98
99.8
99.8
99.8
(1)、请在答题卡的坐标纸上根据小明的数据描点，画出盐水温度随时间变化的图像；(2)、实验中，小明通过观察气泡特点，发现盐水在6min时开始沸腾。结合图像可知，盐水和水在沸腾前后温度变化的共同特点是；(3)、实验中，盐水的沸点是；(4)、小明对比自己在同样条件下测量的盐水和水的沸点，发现盐水的沸点比水高。如果加盐会提高沸点，他猜想“往水中加的盐越多，盐水会越容易沸腾”。于是他用相同热源对质量和初温均相同的盐水1、盐水2、水（ρ1＞ρ2）进行加热，其温度随加热时间变化的大致规律如图乙所示。①根据图像初步得出盐水的沸点随盐水密度变化的规律是；
②如果内陆地区一个水量不变的咸水湖随着含盐量逐渐升高，其对周围地区气温的调节作用会变弱，请利用图像中的信息分析造成这种现象的原因。
-
14、图甲是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻为20Ω，电流表的量程为0~0.6A，电路中的油量表是由量程是0~3V的电压表改装的。为压敏电阻，其阻值与油箱中油量的关系如图乙所示。当电压表的示数为2V时，请通过计算回答：
(1)、通过R0的电流是多少?(2)、此时的油量是多少?(3)、在保证电路元件安全前提下，该实验允许测量的油量范围是多少? -
15、商河地热资源得天独厚，其地热资源可开采量179亿立方米，是华北地区最大的地热存储地。为助力“双碳”目标实现，当地会利用地热温泉水辅助冬季供暖。地热温泉水每天出水量为2.5×104kg，温泉水的初温是80℃，供暖后温度降到40℃，若这些温泉水每天放出的热量改由燃烧煤炭的锅炉提供，则需要完全燃烧200kg的煤炭。已知[c水=4.2×103J/(kg·℃)]，煤炭的热值q=3.0×107J/kg。请通过计算回答：(1)、这些温泉水每天放出多少热量?(2)、该锅炉的效率为多少?
-
16、已知某款电子垃圾桶在倒入厨余垃圾后，内部开关自动闭合，桶内吹热风，对垃圾自动加热； 当桶内温度高于60℃时，开关S1断开，桶内只吹冷风，将剩菜残羹进行脱水，脱水完成后，开关S2断开，垃圾桶停止工作。垃圾桶不能实现只加热不吹风。脱水垃圾可以回收变成动物的食物，减少了环境污染。请在答题卡的相应位置画出符合此电子垃圾桶的内部电路图。
-
17、根据《危险化学品安全管理条例》要求，某学校危化品储藏室的电动门上装有两把锁，只有学校分管领导和管理员同时启用钥匙（启用钥匙相当于闭合开关）才能触发保险栓，从而打开储藏室。请在答题卡的相应位置，用笔画线代替导线，连接符合设计要求的电路图。
-
18、如图甲所示，是一款多孔智能插排。连接上网络时，插排的指示灯发光，通过手机能远程控制插座上所接入用电器的通电情况，但无论是否连接上网络，USB 接口都可以正常工作。
(1)、将台灯连入插排的插座上使用时，台灯和USB接口的连接方式是。如果再接入一台电脑，电路的总电流大小会。(2)、在插排肉部的电路板上安有多个如图乙所示的电路元件，该电路元件的名称是。该元件能用来调节电路中的电流，电流的国际基本单位是（填写中文名称）。(3)、以上分析利用了《了解电路》单元中的相关内容，请将该单元思维导图丙中①、②缺失的内容依次写在答题卡的指定位置。
(4)、若插排中某连接处断开，维修时可以用电烙铁焊接断点，如图丁所示。焊接时，先用电烙铁接触固态的焊锡，电烙铁的温度应（选填“高于” “等于”或“低于”）固态焊锡的熔点，使焊锡（填物态变化名称）变成液态，然后再把获得的液态焊锡液滴放至焊点处，等到冷却后电路的两个金属接头就牢牢地连接在一起了。
-

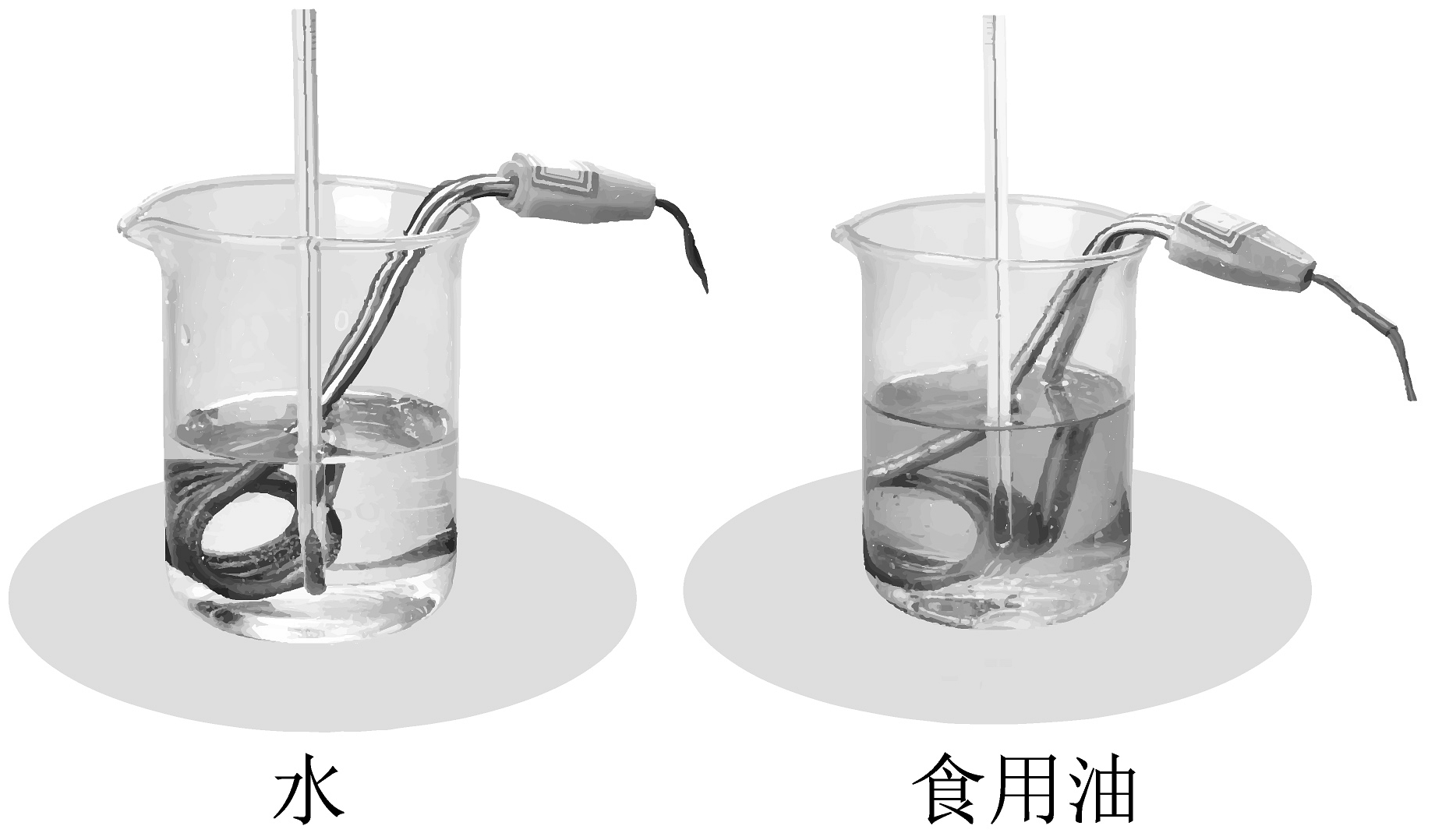

19、在“探究物质的吸热能力”实验中，用相同的电加热器给等量的水和食用油加热相同时间，发现食用油温度升高的较快，不考虑热量损失，则下列判断正确的是（ ）
A、实验中“等量”是指水和食用油的质量是相同的 B、食用油温度升高的快，说明食用油吸热能力较弱 C、相同时间内食用油温度升高较大，但水和食用油吸收的热量一样多 D、内能由电热器发热管传递给液体说明电热器发热管具有的内能较多 -
20、在生产、生活中有很多物理知识的应用。关于下图中物理知识的说法，正确的是（ ）
A、甲图，下雪天会向积雪路面撒盐，因为盐能尽快融雪，盐水的熔点低压0℃ B、乙图，北方冬季贮菜，常在地窖放几桶水来防止菜被冻坏，因为水比热容大 C、丙图，在干旱缺水地区，人们用塑料布来收集露水，时间一般在夜间或清晨 D、丁图，油罐车车尾装有拖在地上的铁链，铁链的作用是可以减小静电的产生
