1、如图所示是我国自主设计、建造的首艘航母“山东舰”在开展多科目实战化训练，飞行甲板上歼-15战斗机正在起飞，飞赴目标空域。对于起飞过程，下列说法正确的是（ ）
A、以“山东舰”为参照物，歼-15战斗机是静止的 B、以“山东舰”为参照物，站在甲板上的水兵是运动的 C、以歼-15战斗机为参照物，站在甲板上的水兵是运动的 D、以歼-15战斗机为参照物，驾驶该战斗机的飞行员是运动的 -
2、关于温度、热量、内能，以下说法正确的是 （ ）A、同一物体的温度越高，含有热量越大 B、相同质量的0℃的冰比0℃的水的内能小 C、物体的内能与温度有关，只要温度不变，物体的内能就一定不变 D、物体的内能减少，一定是对外放出了热量。
-
3、即热式天然气热水器的基本特点是冷水进热水出，打开水龙头，几秒钟内即能源源不断地连续供给热水，不用热水时，关上水龙头热水器就会停止工作。使用过程中，温度传感器显示进水和出水的温度分别稳定在20℃和60℃，放出100L的热水后，查看燃气表发现消耗了的天然气。已知天然气的热值 ， 水的比热容 ， 水的密度。求：(1)、的天然气完全燃烧放出的热量；(2)、100L的水吸收的热量；(3)、热水器的加热效率。
-
4、在“探究电流与电阻的关系”实验中，提供的器材有：电源（电压6V）、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器（0~20Ω）、电流表、电压表、开关及导线若干。
(1)、用笔画线代替导线将图甲电路连接完整，要求：滑片向右移动时，电压表示数变小；(2)、将5Ω的定值电阻连入电路后，闭合开关，移动滑片，发现电流表有示数，电压表无示数，故障可能是；(3)、排除故障后，测出电路中的电流为0.8A；将5Ω电阻换成10Ω，为获得正确的实验数据，将电流表量程换为0.6A后，应调节滑动变阻器的滑片，使电压表示数为V时，记录相关数据；(4)、依次更换定值电阻测量多组数据，将测得的数据在图乙中描点连线，发现有一组数据有明显错误，究其原因可能是。 -

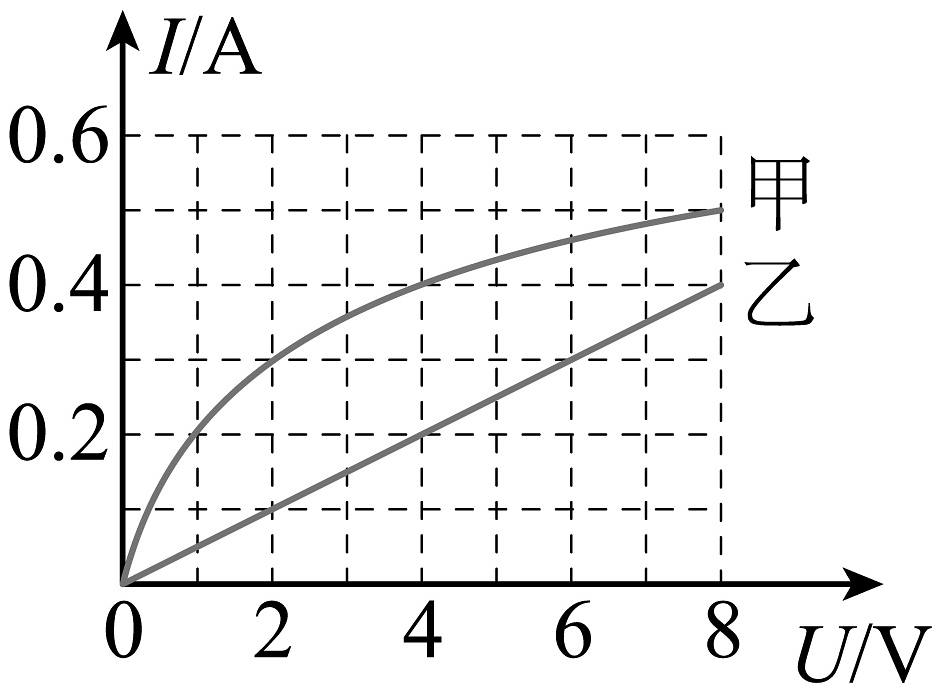

5、图示为甲、乙两电阻的电流随电压变化关系的图像，下列分析正确的是（ ）
A、甲的电阻大小与电压和电流大小无关 B、当乙两端电压为4V时，通过它的电流为0.4A C、仅将甲、乙并联到2V的电源上，干路电流为0.4A D、仅将甲、乙串联在电路中，若电流为0.2A，则总电压为5V -

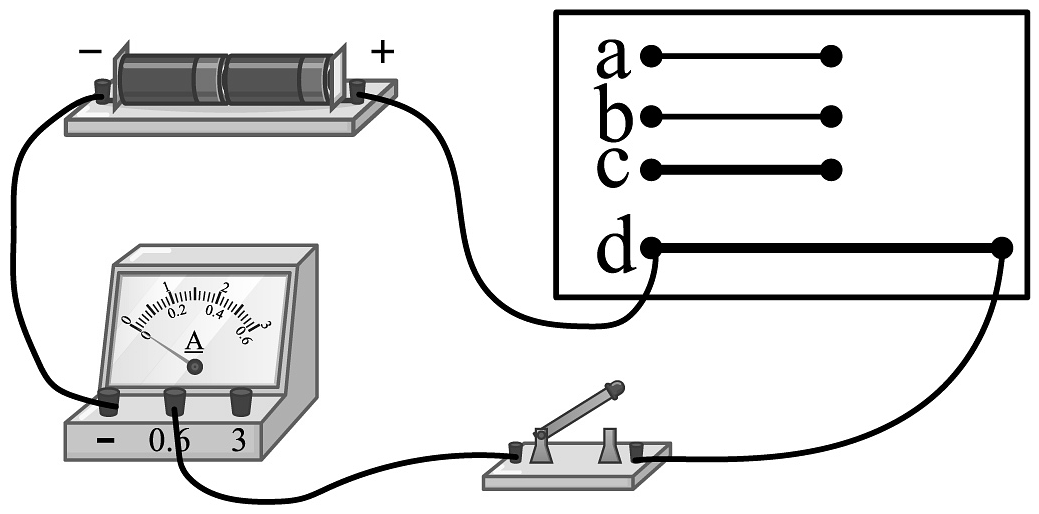

6、在“探究电阻大小与哪些因素有关”的实验中，某同学分别将不同编号的电阻丝接入如图所示电路中进行实验。所用四根电阻丝的规格、材料如表所示。下列分析正确的是（ ）
编号
材料
长度L/m
横截面积
a
锰铜合金
0.25
1.0
b
镍铬合金
0.25
1.0
c
镍铬合金
0.25
2.0
d
镍铬合金
0.50
2.0
A、实验中，电流表示数越小说明连入电路中的电阻阻值越大 B、研究电阻与材料的关系可以选a和b C、研究电阻与长度的关系可以选择b和d D、研究电阻与横截面积的关系可以选a和c -
7、下图是2024年10月21日济南、青岛两城市的天气预报情况，以下根据气温变化情况做出的判断和判断依据正确的是（ ）
2024年10月21日
城市甲
晴11~21℃
城市乙
晴13~18℃
A、甲城市是济南，距海水较远，温差较大 B、乙城市是青岛，距海水较近，温差较大 C、甲城市是青岛，距海水较近，海水的比热容大 D、乙城市是济南，内陆地区以沙石泥土为主，其比热容小 -

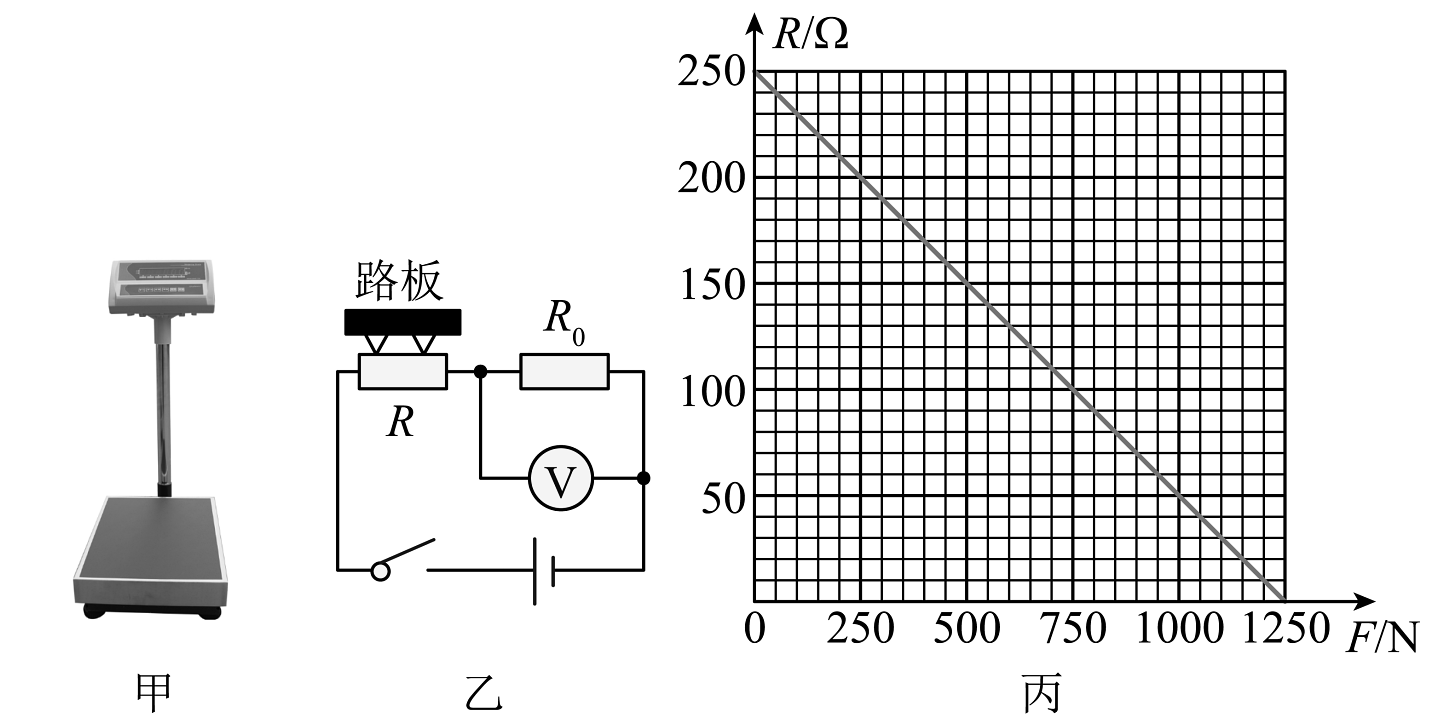

8、如图甲是某型号电子秤，其原理结构如图乙所示。R0为定值电阻，R是压敏电阻，其阻使随所受压力F变化的关系如图丙所示，改写电压表（量程为3V）的表盘数值后可直接读出所称物体的质量。设踏板的质量为5kg，电源电压保持9V不变。g取10N/kg。
（1）空载时，电压表的示数为1V。求R0的阻值。
（2）该电子秤的量程多大？
（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻。使电子秤的量程变为110kg。计算说明应使用多大的电阻？如何连接？
-
9、阅读短文，回答问题：
力传感器在电子秤中的应用
电子秤所使用的测力装置是力传感器，常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示，弹簧钢右端固定，在其上、下表面各贴一个相同的应变片，若在弹簧钢的自由端施加向下的作用力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩，力越大，弹簧钢的弯曲程度越大。
应变片结构如图乙所示，其中金属电阻丝的阻值对长度变化很敏感，给上、下金属电阻丝提供相等且大小不变的电流，上应变片两引线间电压为U1 ， 下应变片两引线间电压为U2 ， 传感器把这两个电压的差值U（U=U1-U2）输出，用来反映力F的大小。
金属电阻丝的阻值随温度会发生变化，其变化情况如图丙所示。为消除气温变化对测量精度的影响，需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻，进行温度补偿，串联合适的电阻后，使测量结果不再受温度影响。
(1)、这种力传感器是将力的大小转换为（电流/电压）的装置。(2)、外力F增大时，下列说法正确的是_________。A、上、下应变片金属电阻丝电阻都增大 B、上、下应变片金属电阻丝电阻都减小 C、上应变片金属电阻丝电阻减小，下应变片金属电阻丝电阻增大 D、上应变片金属电阻丝电阻增大，下应变片金属电阻丝电阻减小(3)、进行温度补偿时，应给上金属电阻丝串联阻值随温度升高而的电阻（选填“增大”“减小”或“不变”）。(4)、如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压U2冬天比夏天（大/小）。 -
10、在如图所示的电路中，电流表A1和A2的示数分别为1A和1.2A，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则干路中的电流可能为（ ）
A、1.2A B、1.4A C、1.6A D、1.7A -
11、在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示。
（1）连接电路前，开关必须。
（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接完整电路（导线不允许交叉）。
（3）闭合开关前，滑动变阻器的滑片P应滑动到（选填“右端”或“左端”）。
（4）实验中，多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，实验数据如表，其中第5次实验电流表示数如图丙所示，其读数为A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
（5）实验结果是：。
-
12、如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）电源电压；
（2）电阻R1的阻值。
-
13、如图所示，网红“木桶鱼”是在木桶里放入高温的鹅卵石，再加入质量为2kg、初温为60℃的鱼汤，鹅卵石放热能使鱼汤沸腾[在一标准大气压下，鱼汤的比热容和沸点视为和水相同c汤=4.2×103J/(kg·℃)]。气压看作标准大气压。求：
（1）鱼汤所吸收的热量为多少；
（2）若天然气完全燃烧放出的热量被鹅卵石全部吸收，而鹅卵石放出热量的80%被鱼汤吸收。求此过程需要燃烧多少m3天然气？（q天然气=3.5×104J/m3）
-
14、请将图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．
-
15、卫生间内比较潮湿，含有大量的小水珠，卫生间内最好不要使用电吹风是因为含有杂质的水是 ， 而纯净的水是 ． (均选填“导体”或“绝缘体”)
-

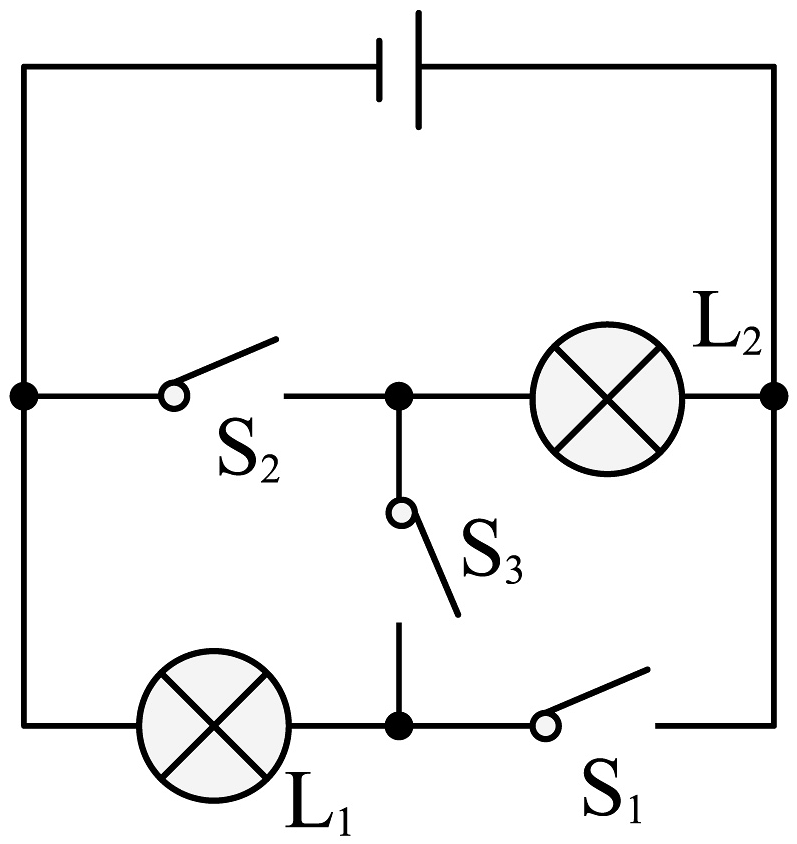

16、如图所示电路中，只闭合S1、S2时，灯L1、L2是 ， 只闭合S3时，灯L1、L2是（选填“串联”或“并联”），同时闭合开关会造成电源短路。
-
17、如图所示，工作中的四冲程汽油机正处于冲程，该冲程将转化为能；若该汽油机转速显示1200转/分钟，则每秒它对外做功次。
-
18、我国家庭电路正常供电电压是V；家中电视机、电冰箱、电灯等用电器之间的连接方式是（选填“串”或“并”）联。
-
19、两滴水银相互接近时，能自动地汇成一滴较大的水银，这表明水银分子间存在着力
-

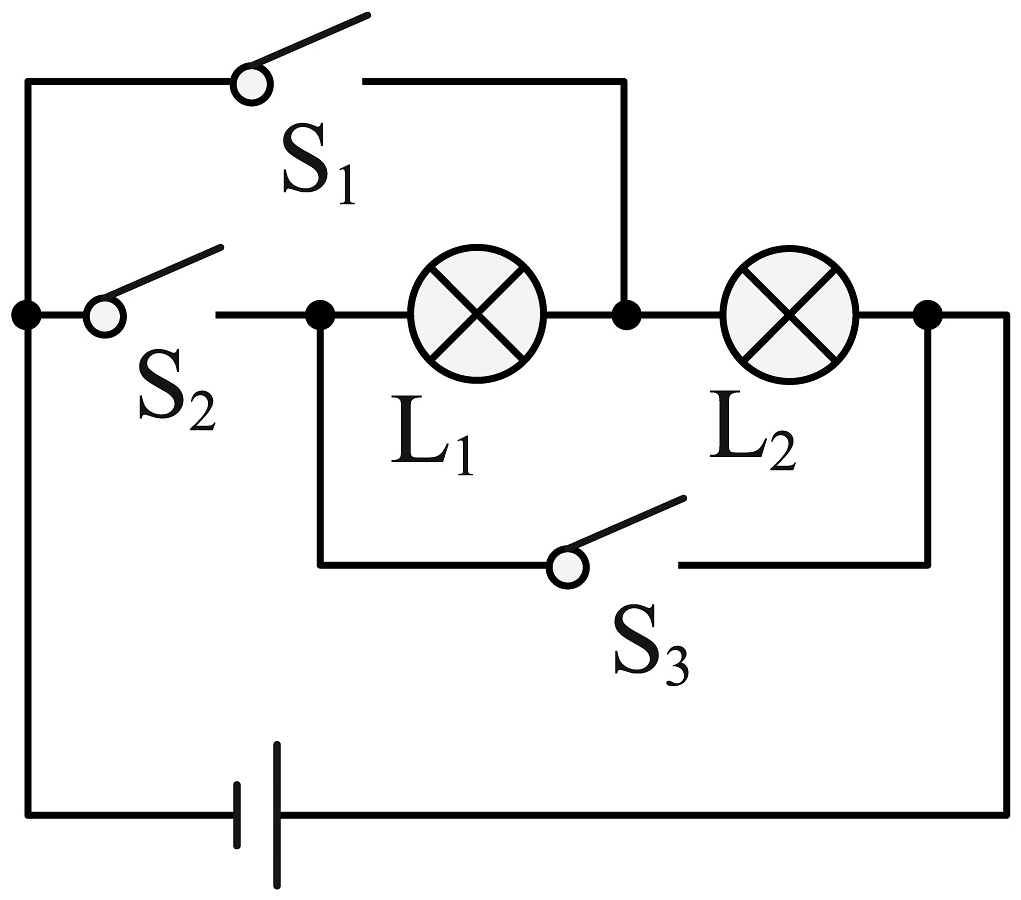

20、如图所示电路，如果同时闭合开关S1、S3 ， 断开S2 ， 则灯L1、L2为联；只闭合开关S2 ， 则灯L1、L2为联。
