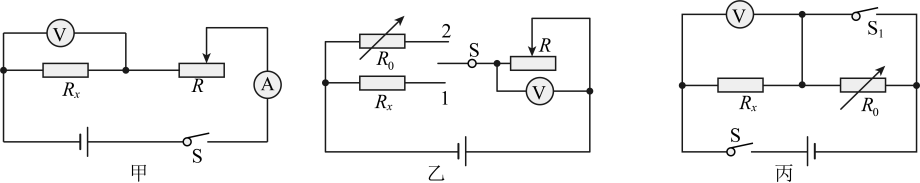

1、在测量未知电阻R，(阻值约为150Ω)的实验中，提供的实验器材有：电源(电压3V)、滑动变阻器R(0~50Ω)、电阻箱 R。(0~9999Ω)、电流表(0~0.6A)、电压表(0~3V)、开关及导线若干。

(1)、小宝同学设计了图甲所示的电路，不能较准确测出R，的阻值，理由是；

(2)、大宝同学设计了图乙所示的电路进行测量，正确连接电路后，小明先将开关S拨至，调节变阻器的滑片至某一位置记下此时电压表的示数U₁；再将开关S拨至另一位置，调节电阻箱，使电压表的示数恰为U₁ ，记下电阻箱的示数为R，此时 $R =$ 。

(3)、该同学又设计了如图丙所示的测量电路，同样可以测量未知电阻，其中R。是定值电阻，请在空格内把实验步骤补充完整。
①闭合S、S₁ ，用电压表测出电源的电压为U：
②用电压表测出待测电阻R，两端的电压为U₁；
③请用测量值U 和U₁ ，已知量R₀来表示R₁=。

查看解析

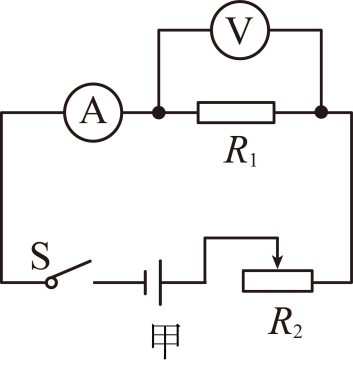

2、小霞用如图甲所示电路探究“电流与电阻的关系”，电源电压3V，电阻R有4个阻值(5Ω、10Ω、20Ω、30Ω) 供选用，滑动变阻器R₂规格为“10Ω 1A”。
实验序号
Ry/Ω
VA
①
5

②
10
0.20
③
20
0.10

(1)、当开关闭合后，发现电压表有明显偏转，电流表无示数，则发生的故障可能是R₁(选填“短路”或“断路 ) ；

(2)、当接入的电阻R₁阻值为5Ω时，闭合开关，调节滑片，此时电流表示数为。

(3)、保持滑片位置不变，将R₁换为10Ω后，滑动变阻器的滑片要向(选填“右”或“左”)移动。再将R₁换为20Ω后，再次进行实验，实验所得的三组数据如表格所示；

(4)、小微换用30Ω定值电阻继续进行第4次实验，即使将滑动变阻器滑片移到最左端，也无法满足实验要求。仔细分析后，发现只需将电源电压适当(选填“调大”或“调小）即可；

(5)、若如图是上述实验过程中电压表示数U、电流表示数I、定值电阻R₁和滑动变阻器R₂建立关系的图像，则一定错误的是____。

A、 B、 C、 D、

查看解析
3、如图是小科同学在水平桌面上“探究平面镜成像特点”的实验装置。 (注：镀膜面光的反射能力强于未镀膜面)

(1)、实验中用玻璃板代替平面镜，利用了玻璃板的透光性，便于；

(2)、为了更准确测量蜡烛到反射面的距离，实验时应将玻璃板 (选填“镀膜面”或“不镀膜面”)的边缘与白纸上的横线重合；

(3)、在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，直至它与蜡烛A的像完全重合。记录下蜡烛A与B的位置，测量的物距如图所示，该物距为 cm；.

(4)、实验时，发现无论怎样移动蜡烛B，都不能使得蜡烛A和蜡烛B重合，可能的原因是。

查看解析
4、如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。

查看解析
5、灯泡L的I-U图像如图甲所示，在图7，所示的电路中，电阻R₁的阻值是10 Ω，电源电压恒定。若只闭合S₁和S₂时，电压表的示数是2V，此时电路中的电流是A，电源电压是V若只闭合S₁和S₂时，电压表的示数是4V，则电阻R₂的阻值是Ω。若将电压表换成¹电流表，闭合S₁、S₂和S₃时，电流表的示数是A。

查看解析
6、如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最石端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示，则电源电压为V，滑动变阻器的最大阻值为Ω，其中(填“A”或“B”)是电压表V₂的示数随电流变化的图像。

查看解析
7、如图所示为倒车雷达，倒车雷达是利用(选填“超卢波”或“次声波”)来工作的；如果倒车雷达发出信号后，0.01s接收到回声，则障碍物距汽车为m；司机听到急促的报警声，知道距离障碍物太近，说明声音能传递。 (声音在空气中传播速度为340m/s)

查看解析
8、有一光电控制液面高度和速度测量屏仪器，是通过激光在液面上的反射光线打到光电屏上来显示液面高度和下降或上升的速度，如图所示光路图.入射光与液面夹角为45度，当液面升高时，光电屏上的光斑S将向(选填“左”或“右”)移动；如果液面下降的速度为1.2m/s，则S 点移动速度为m/s。

查看解析
9、如图所示电路电源电压为4.5V。当开关S断开，甲、乙是电流表，两表偏转的角度相同如图二所示，则流过R₁的电流为， .闭合开关S后，甲、乙是电压表，两表示数V_甲： V_乙为5： 4，则R₁两端的电压为V。

查看解析

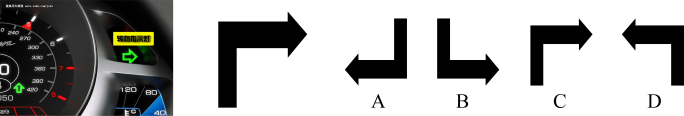

10、开车用导航时，会用到HUD (抬头显示)投影模式，将手机置于汽车前挡风玻璃下方，就可以将导航的信息通过前挡风玻璃投影到正前方，避免因低头看仪表而造成事故。根据所学知识，回答下列问题：

(1)、驾驶员在挡风玻璃上看到的399米是由于光的 (选填“反射”或“折射”)形成的(选填“实像”或“虚假”)。

(2)、如图所示， HUD 投影模式显示右转，那么在手机上显示的应该是下列选项。

(3)、同一个晴天里(选填“白天”或“晚上”)时候使用该功能效果比较好。

查看解析
11、小明进行“视力的矫正”探究活动，他将自己戴的近视眼镜放在蜡烛与凸透镜之间，如图(甲)在光屏上得到了一个缩小倒立的清晰实像，拿开眼镜后，光屏上的像变得模糊了.

(1)、如图(甲)中的凸透镜相当于眼球的结构；

(2)、如图(乙)所示的四幅小图中，正确表示近视眼成像情况的是图，其矫正做法是图：

(3)、若图中甲，取下近视眼镜，为了在光屏上得到一个清晰的像，在保持烛焰和透镜的位置不变的条件下，应将光屏____。

A、保持原位 B、靠近透镜 C、远离透镜 D、无论怎么移动光屏都不能得到清晰的像

查看解析
12、南后的夜晚，路上有些积水，甲、乙两人在较暗的月光下，在路上相向而行，如图所示。回答下列问题：

(1)、甲能看到路面，是因为路面发生了(填“漫反射”或“镜面反射”)：

(2)、乙能看到水面比路面(填“暗”或“亮”)。

查看解析
13、小芳站在竖起的穿衣镜前3m处，身高为1.68m，小芳到自己像的距离为m；若小芳向镜移动一段距离，此时像的大小(选填“变丸”、 “变小”或 “不变”)。现将一块纸板和镜面放在镜子后面3m处，如图所示，这时纸板上：(选填“会”或“不会”)出现小芳的像。

查看解析

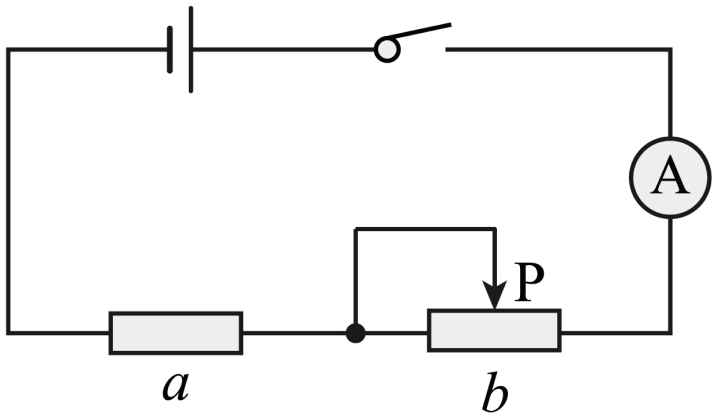

14、设计一个如图所示的电路，a表示定值电阻，b表示滑动变阻器，电源电压保持不变。其中，a可以有阻值分别为R₁、R₂的两个定值电阻可供选择，b可以有最大阻值分别为R₃、R₁的两个滑动变阻器可供选择，且 $R_{1} < R_{2} < R_{3} < R_{4}$ . 要求：在移动变阻器滑片P的过程中，电流表示数的变化量最大。则正确的选择是（）

A、a 选R₁ ， b选R₄ B、a 选R₁ ， b 选R₃ C、a选R₂ ， b选R₃ D、a 选R₂ ， b选R₄

查看解析
15、在如图所示的电路中，R₀、R₁为定值电阻，R₂为滑动变阻器。闭合电键S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂和U₂表示。电表示数的变化量分别用△I、△U₁、△U₂和△U₃表示，则在滑片P向下滑动的过程中( )

A、 $\frac{U_{1}}{I}$ 不变， $\frac{∆ U_{1}}{∆ I}$ 变小 B、 $U_{2} = U_{1} + U_{3}$ C、 $\frac{∆ U_{3}}{I}$ 不变， $\frac{∆ U_{2}}{∆ I}$ 不变 D、 $∣ △ U_{2} ∣ = ∣ △ U_{1} ∣ + ∣ △ U_{2} ∣$

查看解析
16、如图，平面镜MN竖直放置，镜前有一个发光物体S，此平面镜可绕垂直于纸面的水平轴H自由旋转，现将平面镜拉离竖直位置一个偏角θ至MN'的位置，释放镜的下端，在平面镜从MN’下摆到HN位置过程中，物体S的像( )

A、像S`做直线运动，像S'到镜的距离不断减小 B、像S'做曲线运动，像S'到镜的距离不断增大 C、像S`做直线运动，像S'到转轴M点的距离不断减小 D、像S'做曲线运动，像S'到转轴M点的距离保持不变

查看解析
17、小明按下图甲所示的电路进行实验，当开关闭合后，两只规格相同的电压表V₁和V₂的指针位置完全一样、如图乙所示、造成这·一现象的原因是( ).

A、可能电路各处完好，V₁和V₂所选量程不相同，并且灯l₁两端电压为10V B、可能电路各处完好，V，和V，所选量程不相同，并且灯L，两端电压为8V C、可能是电路出现故障，灯L₁短路 D、可能是电路出现故障，灯L₂短路

查看解析
18、如图是数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏。拍照时，将镜斗对准景物，相机通过自动调节，就能在传感器上得到清晰的像。下列说法正确的是( )

A、为拍摄到更大的像应将镜头远离花朵 B、相机镜头的成像原理是利用光的直线传播 C、影像传感器上成的是正立的缩小的实像 D、为了拍摄花束，物距应大于二倍焦距

查看解析
19、兴趣小组设计了可测河水流速的电路。金属杆OM(电阻忽略不计)可绕O点转动并与电阻丝 ab接触良好，其下端安装有泡沫球，R为保护电阻，当向左的水流速度增大时电表示数增大。下列电路符合设计要求的是 ( ).

A、 B、 C、 D、

查看解析
20、在“探究电流与电阻的关系”实验中，小科连接了如图所示的电路，他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是( ).

A、观察电压表、向右移动滑片，读取电流表示数 B、观察电流表，向右移动滑片，读取电压表示数 C、观察电压表，向左移动滑片，读取电流表示数 D、观察电流表，向左移动滑片，读取电压表示数

查看解析
