  • 1、小明买了如图a所示的电热油汀,安装时,发现只有2个U形螺栓、4个万向轮(如图b所示万向轮是一个可转动组件,它能水平圆周转动,也能垂直方向圆周转动)和若干配套的螺母,缺少了中间的连接件。请同学们思考U形螺栓、万向轮与油汀的连接方式,并设计所缺部分。设计要求如下:

    (a)连接件材料采用宽40mm,厚3mm长度不限的钢板;

    (b)连接件结构合理,U形螺栓与油汀组装后,U形螺栓能牢牢卡住油汀,安装方便;

    (c)连接件连接万向轮后油汀在移动过程中平稳可靠;

    (d)可对材料进行锯割,钻孔,弯折等各种操作,连接件安装时不破坏油汀原有结构。

    请根据描述和设计要求完成以下任务:

    (1)、在头脑中构思符合设计要求的多个方案,画出其中最优方案的设计草图,必要时可文字说明;
    (2)、设计过程中,不合理的做法是(单选)
    A、用软件进行装置的运动仿真,验证能否移动; B、完成结构的机械加工图后,绘制整体结构草图; C、明确设计要求后,先收集信息,再设计分析。
    (3)、连接件安装后,将油汀前后推拉,并转圈,以检验连接性是否达到设计要求。下列选项中,不属于试验主要目的的是(单选)
    A、油汀水平移动是否平稳可靠; B、连接件与油汀连接是否牢固; C、连接件与万向轮连接是否牢固: D、万向轮轮圈转动是否流畅。

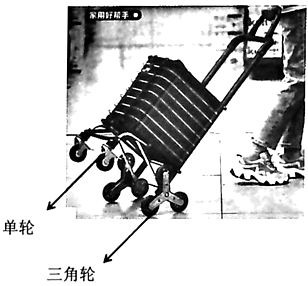

  • 2、因普通购物车前后轮都只有单轮,上下楼非常不方便,于是小吴在网上购买了一款载物手拉车,独特的三角轮设计方便上下楼梯。请完成下列各题,在有“          ”处填上相应的内容。
    (1)、小吴家所在楼梯尺寸如下图所示,三角轮轮距L大小会影响手拉车上下楼梯的使用效果,小吴选择三角轮轮距L最合适的是(单选)

    A、12cm B、15cm C、18cm D、30cm
    (2)、用了三角轮的购物车后,有效提高了购物效率,这体现技术具有(单选)
    A、保护人 B、解放人 C、发展人 D、促进人
    (3)、小吴查阅了互联网,发现三角轮的改进设计已经有公司向相关部门申请了专利。请问申请的手续应该是:提交申请阶段→受理阶段→初审阶段→;(填写相应选项)

    A.发明专利申请公布阶段            B.发明专利申请实质审查阶段             C.授权阶段

  • 3、一天中午,小华的妈妈把刚洗好的衣服挂在衣架上,突然一阵大风刮来,刚晾好的衣服随衣架一起被风吹到楼下。为了解决这个问题,小华设计了如图所示的防风衣架(挂大人的衣服)。请根据材料,回答下面小题。

    (1)、小华发现问题的途径是(     )
    A、观察日常生活 B、技术试验 C、收集信息和分析信息 D、技术研究
    (2)、以下内容不需要在明确问题环节完成的是(     )

    ①问题受到的限制       ②对问题进行设计分析       ③制定设计计划

    A、①③ B、 C、②③ D、
  • 4、国际防水表标准ISO2281-1990要求,制造企业必须对手表的耐水温变化和耐机械压力性能、耐气压性能或耐水压性能(耐气压和耐水压可以二选一)进行测试,性能指标达到要求,就认定为防水表。为了确保手表的防水性能,目前各成员国的相关部门正在就国际标准的修改内容进行讨论,多数成员国提出增加如下1项“保险”内容:将浸水试验(把手表完全置于10±2cm深的水中)时间由1小时延长至4小时。由以上材料可以看出浸水试验是(     )

    A、优选试验法 B、强化试验法 C、模拟试验法 D、移植试验法
  • 5、小明发现连接立柱和木质广告牌中的连接件已经丢失,于是他准备重新设计一个连接件,用于固定广告牌。完成下面小题。

    (1)、小明收集了一些连接件的相关信息后,接下来进入的环节是(     )
    A、设计分析 B、方案构思 C、绘制草图 D、制作加工
    (2)、广告牌安装到立柱上时,要求广告牌正面保持平整。此时小明设计的连接件已经安装在广告牌的背面长方形区域中,以下连接件的设计不能实现广告牌和立柱的安装要求的是(     )
    A、 B、 C、 D、
  • 6、如图所示,这是一款儿童自行车。下列关于该款儿童自行车的说法中,不正确的是(     )

    A、采用环保材料制作,体现了设计的可持续发展原则 B、采用链条护板,体现了设计的安全原则 C、该儿童自行车符合《儿童自行车安全要求》(GB14746-2006),体现了设计的技术规范原则 D、造型可爱,体现了设计的实用原则
  • 7、小李设计了如图所示的一款用三夹板为材料的大象插板图稿。完成下面小题。

    (1)、若从作品耐久性的角度来考虑,以下最合适的材料是(     )
    A、三夹板 B、与三夹板等厚的卡纸 C、与三夹板等厚的瓦楞纸 D、薄木板
    (2)、如果选用1mm厚的瓦楞纸板作为材料来制作大象插板模型,则在设计时应改变的是(     )
    A、大象形状 B、插口宽度 C、插口深度 D、大象大小
    (3)、根据你的经验,你认为插接的技术关键点在于(     )
    A、各构件的光滑与美观 B、整体的造型与色彩 C、整体的结构与强度 D、插口的宽度与深度
  • 8、搭载神舟十四号载人飞船的运载火箭在酒泉卫星发射中心成功发射前,科学家为确保任务成功,做了无数次技术试验,如图所示为模拟三舱的功能测试。下列关于技术试验的说法中,不正确的是(     )

    A、测试时利用计算机技术来收集和分析数据,这属于虚拟试验法 B、通过技术试验可以发现问题、优化设计,将设计的风险和失误概率降到最低 C、技术试验是技术研究不可缺少的基本方法和手段,对技术应用的实现起到了有力的保障作用 D、通过制作飞船模型来进行相关测试,这属于模拟试验法
  • 9、竹席是一种古老而传统的民间工艺品,制造竹席的过程需要多个步骤,包括选材、切割、捆绑、韧化、织网、调整、磨光和涂漆等工序。下列说法不正确的是(     )

    A、将竹子加工成具有实用价值的竹席的过程,体现了技术的实践性 B、夏天人们可以用竹席降温避暑,体现了技术的目的性 C、该款折叠竹席只是在原有技术的基础上进行了改进,无法体现技术的创新性 D、涉及材料学、美学等多学科知识,体现了技术的综合性
  • 10、助力外骨骼机器人的研究可以追溯到19世纪,1830年英国著名插画师Robert Seymour所绘的《Walking by Steam》中提到的穿戴在人体上的蒸汽机行走机器人,不过这一切都只是概念设计,并没有投入研究。随着计算机、平衡算法等技术的发展,助力外骨骼机器人的发展已经进入爆发期,近年我国自主研发的单兵外骨骼系统亮相于中国军民融合技术装备博览会。该案例体现了(     )

    A、设计依赖技术得以实现 B、设计促进技术的革新 C、技术进步促进人们设计思维和手段的发展 D、没有技术就没有设计
  • 11、如图所示是“神舟四号”飞船搭载的“模拟人”,“模拟人”模拟航天员呼吸和血液循环系统中的心律等多种太空生活的重要生理活动,获取的参数为未来航天员进入太空提供可靠的数据。它的基本架构继承了“神舟三号模拟人”,但有适应性改造。所谓的适应性改造就是在继承上的创新,突破一批关键技术。“神舟四号模拟人”的研制属于(     )

    A、科学发明 B、技术发明 C、技术革新 D、科学发现
  • 12、如图所示是一款四轴飞行器,目前主要应用于野外搜救以及航拍等,以下有关该产品的说法中正确的是(     )

    A、四轴飞行器拥有多种返航模式,不仅可以手动返回,在电量将要耗尽时还能够自动返航,体现了技术的综合性 B、四轴飞行器的航拍功能拓展了人的活动空间,体现技术具有发展人的作用 C、四轴飞行器在飞行中摔落或碰撞,电机轴、外壳破裂或变形都可能导致电机失灵,维修难度较大,体现了技术的复杂性 D、四轴飞行器可满足野外搜救以及航拍的需求,体现了技术的目的性
  • 13、如图所示,这是木工师傅经常使用的电动射钉枪。利用电动射钉枪可以很方便地把铁钉射入木板。这体现了技术具有(     )

    A、保护人的作用 B、解放人的作用 C、发展人的作用 D、促进人的作用
  • 14、如图所示是小明设计的水循环自动供暖电路系统,晚上且温度低时继电器吸合,水泵启动,开始供暖,Rt为负温度系数热敏电阻。

    图1

    (1)、要实现以上功能,虚线框1内应选择(单选)
    A、 B、 C、 D、
    (2)、若要调高温度的设定值,下列调节合适的是(单选)
    A、调小Rp1 B、调大Rp2 C、调小Rp3 D、调大Rp4
    (3)、要实现晚上有人且水箱温度合适的时候,开始供暖,于是重新设计了如下图所示的电路。当IC模块检测到人体热辐射信号时,持续输出低电平,反之输出高电平。以下说法正确的是(多选)

    图2

    A、二极管短路,不会影响电路的功能 B、短时间照射R g ,继电器不会频繁吸合 C、与门接与不接,电路功能不变 D、若要使延时的时间变长,可增大C或增大R1)
    (4)、小明通过实践发现555的输出电压随Vcc的电压变化而变化,打算在上图A点增加水泵停止运行时的报警电路,报警时VD闪烁,铃声响度由弱变强(忽略音调变化)请在虚线框2中连接给定元件,实现电路功能。

    图3

  • 15、如图所示为学生课桌椅,桌面板可调整高度,但调整不便。于是,小明决定对课桌椅结构进行改进,能通过手摇结构轻松实现课桌椅的升降功能。请你设计该升降结构的机械部分,设计要求如下:

    (a)手摇结构采用摇臂,摇臂上有5x5mm方孔,完成后,摇臂取下;

    (b)随摇臂转动,桌面平稳升降,实现高度调节,不采用电机;

    (c)凳脚立柱上有Φ15操作孔,装置安装在立柱内部,可对立柱和升降杆进行加工;

    (d)调整结束,装置平稳可靠;

    (e)可升降最大距离20cm

    请完成以下任务

    (1)、在头脑中构思符合设计要求的多个方案,画出其中最优方案的设计草图(装置安装涉及的框架和转轴可用线条表示),两只凳脚采用相同驱动方案,只需画出一侧结构,并说明方案的工作过程;
    (2)、在草图上标注主要尺寸。
    (3)、为实现桌面平稳可靠升降,两凳脚之间的传动方式,可以选用(多选)
    A、丝杆传动 B、齿轮齿条传动 C、齿轮传动 D、链轮传动
  • 16、如图所示是一种手动快压夹具的结构示意图,可以快速准确地夹持工件,其中夹板可更换,夹持力可调整。使用时,旋压手柄,使其夹紧工件。
    (1)、小明在通用实验室用合适大小的钢材制作构件1,以下加工流程的分析中,合理的是(单选)



    A、划线→钻孔→套丝→锯割→锉削 B、划线→钻孔→套丝→锯割→锉削 C、划线→钻孔→锯割→锉削→攻丝 D、划线→锯割→锉削→钻孔→攻丝
    (2)、分析夹具结构及工作过程,以下说法不正确的是(单选)
    A、使用时,手柄旋转压下,手柄受弯曲,连杆受压 B、连杆与支架、压杆1与固定机架之间的连接均为铰连接 C、夹紧工件后,支架受弯曲,压杆2受压 D、夹紧工件后,连杆受压,销轴受剪切,压板受弯曲
    (3)、以下关于该夹具设计分析主要从环境的角度考虑的是(多选)
    A、底座设置调整螺丝,适应不同地面 B、压紧后能自锁,保持夹持 C、夹具可更换,适合夹不同物体 D、手柄高度的设定,方便操作
    (4)、分析结构及工作过程,以下对弹簧1与弹簧2的说法,合理的是(多选)
    A、因结构较重,弹簧1应为拉簧,复位时更省力 B、弹簧2为压簧,配合不同夹板,改变结构的夹持力 C、弹簧1应为压簧,手柄旋压时更省力 D、弹簧2为拉簧,可配合平板,实现快速夹持
  • 17、小明设计了如图所示的温度控制系统,当温度高于上限时,继电器吸合,开始降温,当温度低于下限时,继电器释放,下列分析中不正确的是(     )

    A、Rt是正温度系数热敏电阻 B、三极管VT1短路,温度的上限与下限基本不变 C、调大Rp2,温度下限设定值升高、上限设定值不变 D、调试的时候,需要先调下限温度,再调上限温度
  • 18、如图所示为光线提示电路,提示在光线较弱时注意用眼。请根据题图完成下面小题

    (1)、下列元器件中,在光线提示电路需要的是(     )
    A、 B、 C、      D、
    (2)、小明搭建该电路后,对电路进行调试。已知随温度升高,电流增大,三极管的直流放大倍数也随之增大,导通电压Ube随温度的上升而减小。下列分析,正确的是(     )
    A、调节Rp,三极管可能进入饱和状态 B、因VD1反接,发光二极管VD2无法点亮 C、天黑时,随着三极管温度上升,VD2变暗 D、天黑时,短时间用手电筒照射VD1,电容器C只能通过R2放电
  • 19、如图所示为汽车倒车雷达,由雷达探头、控制器和报警器等部分组成。其工作原理:倒车雷达接收到反射回来的超声波,系统自动计算雷达探头与障碍物之间的距离,根据设定距离的远近,报警器发出不同频率的警报。下列关于控制系统的说法中正确的是(     )

    A、控制系统的输出量是超声波 B、控制系统的被控对象是警报器 C、只有距离小于设定距离才会报警,该设定距离是输入量 D、因为检测距离与设定距离比较,所以该控制系统是闭环控制系统
  • 20、如图所示为某发电供电系统,火力发电厂所发的电经升压(35KV~110KV)后远距离高压传输。降压变电站变为(6KV~10KV),经输电进入配电站转化为(220V、380V),供工业、商业、居民用电。下列说法正确的是(     )

    A、设计系统时,首先考虑发电厂的发电性能,再考虑变电站的适配性,体现系统分析的综合性原则 B、控制中心通过计算用户的用电功率控制发电厂的发电功率,体现系统分析的科学性原则 C、随着用户用电量的变化,发电厂的发电功率也在发生变化,体现系统的动态性 D、工厂降压变压器将电压转换为220V、380V,体现系统的目的性
