1、小明国庆假期去杭州参观雷峰塔，发现排队是件非常恼人的事情，一等就要几小时，十分消耗体力，影响游览的心情，于是想要设计一款便携式木质小板凳，以下设计要求不合理的是（ ）
A、要设计成可折叠或拆卸，便携方便，质量要轻 B、选用高强度的硬质木料，坚固耐用、承重力强 C、外观要新颖，符合人们的审美观 D、取成人平均体重作为板凳的承重重量 -
2、小明设计了一款如图a所示的茶饼展示架，该展示架由两块结构相同的侧板和一根横杆组成。使用时，只需将横杆嵌入两侧板中间槽内即可。
请完成以下任务：
(1)、使用合适的木料加工展示架侧板（如图b所示），合理的流程是：F→→C→→→B→G（A.画线B.砂纸打磨C.锯割D.锉削E.凿削F.刨削G.油漆）(2)、根据图b所示的展示架侧板，补全三视图中所缺的3条图线
(3)、对展示架进行试验，其中不合理的有（多选）A、将展示架平放在桌面上并放置50kg的重物，测试其最大承重能力 B、组装侧板和横杆，测试展示架组装是否方便 C、在展示架最高处施加适当的水平推力，观察其是否容易翻倒 D、将展示架从高处摔落，观察展示架落地后损坏、断裂情况 -
3、如图a所示为宾馆卫生间可伸缩晾衣绳。晾衣绳固定座安装在墙壁上，手握旋转钮将钢丝绳拉出，装入到卫生间另一侧墙壁上的连接件（待设计）中，通过逆时针旋转中心锁定钮锁定钢丝绳长度，即可轻松实现室内悬挂衣物。旋转钮尺寸如图b所示，墙壁上四个预留安装孔如图c所示。请你设计连接件实现晾衣功能。
设计要求如下：
A.连接旋转钮与墙壁，方便实现晾衣绳收放
B.能方便安装到墙壁上的四个预留孔中
C.装置结构简单
D.使用2mm厚的钢板制作，辅助材料自选
请完成以下任务：
(1)、设计该连接件时，不需要考虑的是A、预留安装孔的间距 B、距离地面的高度 C、设计者的设计能力 D、加工工具(2)、画出设计草图，必要时可用文字说明(3)、在设计草图上标注主要尺寸 -
4、小明发现家里的接线盒经常松动（如图a所示），存在安全隐患。他想设计一个接线底盒（如图b所示）固定器。请完成以下任务：
(1)、小明发现问题的途径是A、观察日常生活 B、收集和分析信息 C、技术研究与技术试验(2)、设计该固定器进行了以下环节，其中不属于制定设计方案的是（多选）A、提出设计要求 B、对材料、连接等进行设计分析 C、利用合适的材料制作模型 D、对固定器进行方案构思 E、固定器使用后，进一步提出优化方案(3)、在方案构思的过程中，他看到家里使用的机械千斤顶，构思了如图c所示的固定器。小明采用的方案构思方法是A、形态分析法 B、设问法 C、仿生法 D、联想法(4)、该固定器通过孔3与螺纹孔1、孔2连接，最合适的连接件是A、
B、
C、
D、
-
5、如图所示为一款厨房多功能剪刀及其评价图。根据评价图，下列分析中不恰当的是（ ）
A、评价图主要是对设计成果的评价 B、评价的依据是事先制定的设计要求 C、可剪骨、刮鱼鳞、夹核桃等，实用性好 D、价格较低 -
6、经过一段时间通用技术课程的学习，小明想设计并制作一款便携式可折叠台灯，请完成以下小题。(1)、在便携式可折叠台灯的设计方案中，下列不属于技术图样的是（ ）A、
B、
C、
D、
(2)、模型制作是技术活动中的一个重要环节，以下关于模型表述正确的是（ ）A、通过制作功能模型能分析、检查灯罩和底座协同关系以及尺寸匹配情况 B、制作模型时不可以使用和实际产品一致的材料 C、通过制作概念模型研究台灯的结构和连接方式 D、在台灯设计过程的不同阶段都需要制作模型 -
7、如图所示是某形体的主视图和左视图，相对应的俯视图是（ ）
A、
B、
C、
D、
-
8、小明在小卖部买了一瓶可乐，发现缺少开瓶器，想在通用技术实践室用钢板设计并制作一个如图a所示的开瓶器，请完成下面小题。

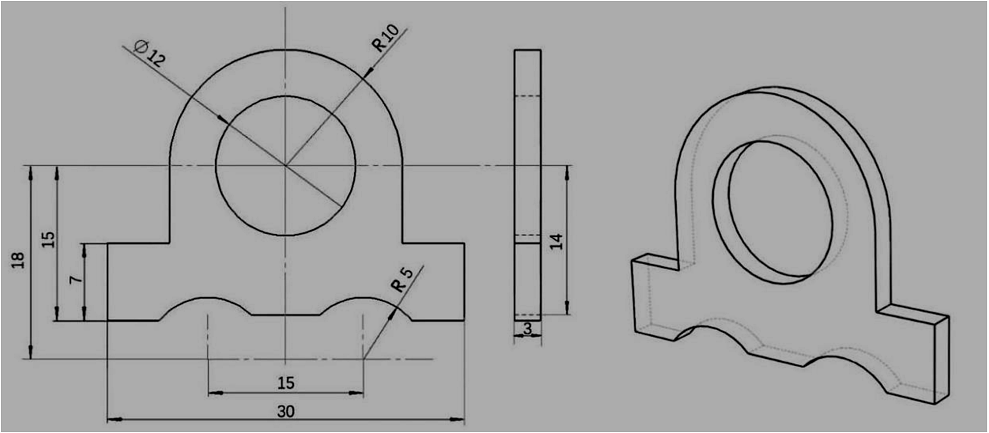

(1)、如图b所示的图样中，尺寸标注错误的共有（ ）A、2处 B、3处 C、4处 D、5处(2)、用一块大小合适的钢板加工该开瓶器，下列选项中工具的选择不恰当的是（ ）A、
B、
C、
D、
(3)、加工该零件时，下列操作中正确的是（ ）A、划轮廓线时，在原有尺寸基础上加1-2mm锉削余量再划线 B、加工腰形槽时，可先钻一个孔再锉削 C、正常锯割时，锯程应不小于锯条长度的2/3为宜 D、钻孔时，用直径10mm的钻头加工螺纹底孔 -
9、如图所示的运动机构，通过凸轮盘、连杆及虚框中的连接部件（连接部件连接连杆、轴1、固定轴），可将电机单向连续转动转变为滑块在滑槽中平滑地往返运动，且在运动过程中有短暂停歇的功能。下列关于连接件的设计方案中合理的是（ ）
A、
B、
C、
D、
-
10、如图所示是一款可折叠垃圾桶，下列分析与评价中不恰当的是（ ）
A、独特的折叠造型突破传统垃圾桶形态，符合设计的创新原则 B、具备多档开合调节功能，可灵活改变垃圾桶容量大小，符合设计的实用原则 C、采用窄形外观设计，能够放置于墙角等狭小空间，主要从“环境”的角度考虑 D、立板设置的垃圾袋固定结构，可适配不同规格垃圾袋，主要从“物”的角度考虑 -
11、某新能源汽车研发团队对电池组进行技术试验，下列说法合理的是（ ）
A、通过若干次试验找出最佳续航能力所对应的电池材料配比，属于优选试验法 B、将电池组放入呈现沿海地区环境的盐雾箱中，观察外壳与金属件的腐蚀情况，属于强化试验法 C、通过高温高湿环境下的高强度充放电循环，快速验证电池寿命，属于模拟试验法 D、将石墨烯导热膜应用到电池热管理系统，测试其适配性与散热效果，属于虚拟试验法 -
12、如图所示为一款AI眼镜，它集成了AR、语音助手、实时翻译、实时提词等功能，助力高效生活与沉浸体验。请完成下面小题。
(1)、下列关于该AI眼镜说法中不恰当的是（ ）A、能识别40种语言，跨国交流无障碍，体现了技术的目的性 B、能联合手机自动生成会议纪要，体现了技术解放人的作用 C、历经数十次迭代，语音识别准确率不断提升，体现了技术的实践性 D、可安装豆包、DeepSeek等多种AI大模型，体现了技术的综合性(2)、从人机关系与设计分析的角度，下列说法不恰当的是（ ）A、翻译和提词一键切换，实现了人机关系的高效目标 B、实时提词缓解焦虑，主要考虑了人的生理需求 C、长期使用不伤眼，实现了人机关系的健康目标 D、采用通用Type-C充电口，符合设计的技术规范原则 -
13、小明针对水塔水箱设计了如图所示的自动上水模型电路。水箱水位较低时，继电器吸合，水泵往水箱注水；水箱水位较高时，继电器释放，水泵停止注水。请完成以下任务：
(1)、下列关于该电路分析的说法正确的是（单选）_______；A、电路中的二极管的作用是保护继电器J B、若R2换用更大的阻值，则水箱水位上限变高 C、若在电路调试时，水泵始终无法注水，可能是因为R3阻值过大 D、若将电路中的或非门均换为与非门，电路功能不变(2)、请帮小明在下图的逻辑门芯片和继电器中选择用于搭建电路的合适元器件（多选）_______；A、
B、
C、
D、
E、
(3)、上述方案中采用金属电极棒作为输入信号装置，金属棒浸在水中时间长了会氧化，影响控制水位的精度。小明查阅资料后，尝试改用带磁性浮球、干簧管1（Rs1）、干簧管2（Rs2）来检测水位，如下图所示，当前水位为初始水位且处于注水状态。以下虚线框1中的连线方案符合要求的是（单选）_______；
A、
B、
C、
D、
(4)、小明想用简单的二极管、三极管和电阻重新设计原电路模型，实现原有电路功能。请在下图虚线框2中帮小明连接给定的元器件，将电路补充完整。
-
14、小明奶奶平时需要坐轮椅出行，但家门前的台阶是一个很大的安全隐患，他想利用已学知识设计一个自动控制的机械装置，要求安装在地面附近，方便轮椅在轮子锁定的状态下安全进出。经测量相关尺寸如图所示：单级台阶的宽度为20cm，台阶的总高度为30cm，总长度为250cm（图中未标出）。轮椅的宽度为65cm，长度为104cm，轮椅高度为51cm。
具体设计要求如下：
（a）可对地面进行适当挖掘加工，但不能破坏附近台阶；
（b）装置驱动平台，通过升降或平移搬运轮椅，实现上下台阶，轮椅全程均保持水平；
（c）装置不使用时不影响台阶正常使用；
（d）驱动装置为电机，数量不限。
请完成以下任务：
(1)、设计该装置时，下列不属于限制因素的是（单选）_______A、台阶总宽 B、台阶总高度 C、轮椅宽度 D、轮椅的高度(2)、请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程；(3)、在草图上标注主要尺寸。 -

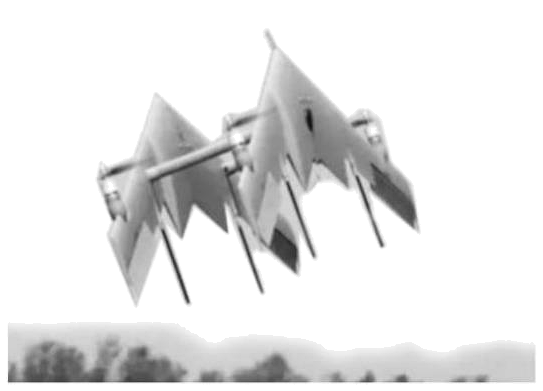

15、余慈地区的杨梅以肉质细软、味甜微酸、核小等优良果实性状而闻名。小明发现自家杨梅在丰收季的采摘和运输都非常麻烦，为了解决运输问题，小明准备设计无人机自动运输系统，帮助爸妈从山上运输果实下山，提高效率。参考的设计如图所示，请完成以下任务：
(1)、小明发现问题的途径是（单选）_______A、观察日常生活 B、技术试验和技术研究 C、收集和分析信息(2)、根据已有的条件，小明对无人机提出了以下设计要求， 其中主要符合设计实用原则的是（多选）_______A、采用USB接口进行充电 B、充电快捷且续航持久 C、材料成本、制作成本等要尽可能低 D、在承重较大的前提下能够平稳飞行(3)、在对无人机进行测试时发现，起雾环境下无人机存在一定的偏航现象，无法精准到达指定位置。起雾环境是该运输控制系统运行和优化的（多选）_______A、干扰因素 B、反馈 C、影响因素 D、约束条件(4)、针对上题中的问题，小明提出了以下改进措施，其中不合理的是（单选）_______A、使用先进的定位算法 B、选用动力更大的电机提供动力 C、搭配RTK（实时动态差分定位）设备，实时修正定位误差 D、安装IMU（惯性测量单元），确保定位的连续性和稳定性 -
16、小明设计了如图所示的LED闪烁提示灯，电路能正常工作。其中R1、R7的阻值相比其他电阻明显较大。电路接通前电容C1的初始电荷量为0。下列分析中不恰当的是（ ）
A、电路接通瞬间，VD1处于亮的状态 B、适当增大R7阻值，将延长VD1亮的时间 C、若R1短路，则VD1将常亮 D、若R4断路，则VD1将常灭 -
17、如图所示为高温报警指示灯电路，当温度高于设定值时，VD1点亮报警。下列分析中恰当的是（ ）
A、Rt为正温度系数热敏电阻 B、适当增大R6的阻值，可以提高温度设定值 C、适当减小R1的阻值，可以提高温度设定值 D、VD1点亮的瞬间，VT1一定处于饱和状态 -
18、在通用技术实践课中，小红在面包板上利用NPN型三极管搭建了如图所示的光控灯电路。下列说法中正确的是（ ）
A、该电路搭建完成后，还需在面包板背面用电烙铁完成焊接 B、该电路中电位器的插接及连线存在错误 C、多用电表电流档的红表笔接A点，黑表笔接B点时，若光照强度变小，指针将向右偏转 D、多用电表电压档的红表笔接D点，黑表笔接C点时，若光照强度变小，指针将向左偏转 -
19、如图所示智能加热手套中，加热系统主要包括温度传感器、控制模块和加热片等。其工作原理是：控制模块实时接收温度传感器采集的手部温度数据，若检测到温度低于预设阈值，则通过调节PWM信号控制加热片的功率输出，从而维持手部适宜温度。请根据描述完成下面小题。
(1)、下列关于手套智能加热系统的分析中不恰当的是（ ）A、在保证加热效率的同时采用低功耗元件延长续航，体现了系统分析的综合性原则 B、加热片的功率上限与控制模块的信号处理能力需要匹配，体现了系统的相关性 C、设计时，先用热成像技术进行试验，进而优化加热片布局，体现了系统分析的科学性原则 D、温度传感器的响应速度会影响加热的实时性，体现了系统的环境适应性(2)、关于手套智能加热系统，下列从控制角度进行的分析中恰当的是（ ）A、PWM信号是控制量 B、手部温度是被控量 C、用户手动调节预设阈值属于干扰因素 D、控制方式为开环控制 -
20、小明用长方体钢块加工如图所示的零件，下列是小明设计加工流程时进行的分析，其中不合理的是（ ）
A、划线时，先划对称线和中心线，再划腰形孔和U型槽，最后划外轮廓线 B、加工左侧U型槽时，合理方案为先钻孔，再锯割，最后锉削 C、加工右侧结构时，最佳方案为先锯割，再钻孔，最后锉削 D、加工完成后，可通过回火的方式消除结构内部应力
