1、下列金工操作中不符合操作要领的是（ ）A、
划线
B、
锯割
C、
锉削
D、
攻丝
-
2、在制作下列产品时，选材不恰当的是（ ）
A、采用柔性玻璃制作手机折叠屏 B、采用竹子制作餐桌垫 C、采用铝板制作菜刀 D、采用热塑性塑料制作会议桌牌 -
3、小明准备用400mm×400mm×10mm的实木板设计并制作门和门框模型，请完成下面小题。(1)、下列设计方案中合理的是（ ）A、
B、
C、
D、
(2)、小明选择了下列工具进行加工，其中不合理的是（ ）A、
框锯
B、
钢直尺
C、
木工铅笔
D、
钢丝锯
-
4、如图所示某形体的主视图及其部分尺寸标注，其对应的轴测剖视图合理的是（ ）
A、
B、
C、
D、
-
5、如图所示是某形体的主视图和俯视图，相对应的左视图是（ ）
A、
B、
C、
D、
-
6、如图所示为某压板的视图，图中存在的错误共有（ ）
A、1处 B、2处 C、3处 D、4处 -
7、如图所示是小明设计的零件图样，图中错标和漏标的尺寸共有（ ）
A、1处 B、2处 C、3处 D、4处 -
8、如图所示是某形体的主视图和左视图，正确的俯视图是（ ）
A、
B、
C、
D、
-
9、如图所示是一款可折叠多功能脚手架，下列对该脚手架的分析与评价中不恰当的是（ ）
A、既可作为脚手架又可作为梯子，符合设计的实用原则 B、合页采用了独特的自动锁止结构，符合设计的创新原则 C、四只脚均可单独伸缩，主要是从“环境”的角度考虑的 D、设计成可折叠式，主要是从“物”的角度考虑的 -
10、2023年，我国建成首条电气化公路示范线（如图所示），下列关于该电气化公路的分析中不恰当的是（ ）
A、电动重型卡车采用的双源智能供电技术填补了行业空白，体现了技术的专利性 B、在项目推进中，开发了先进的智能受电弓技术，体现了技术的实践性 C、独特的移动充电技术解决了电动重型卡车的续航难题，体现了技术的创新性 D、该电气化公路示范线减少了碳排放，体现了技术发展的同时注重保护环境 -

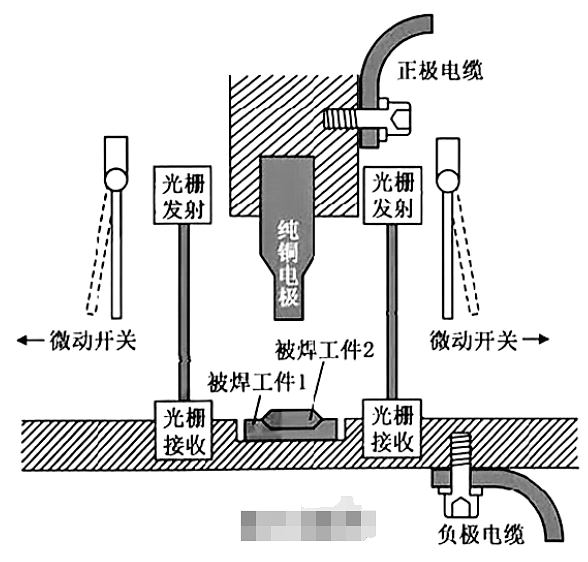

11、如图所示是一款焊接设备。操作时，先放好被焊工件，再用双手同时触碰两侧的微动开关，控制纯铜电极下压与被焊工件接触，完成焊接，焊接区域周围安装光栅传感器，只要任意一条光栅被遮挡，焊接作业立即停止。针对以上操作流程，下列说法中正确的是（ ）
A、设置遮挡光栅环节的目的是为了消除安全隐患 B、放置工件环节不能再分解为更小的环节 C、将微动开关更换成按钮开关，可以提高操作效率 D、该操作流程可表示为：清空焊接台→放置工件→双手同时触碰微动开关→遮挡光栅→电极下压通电完成焊接 -

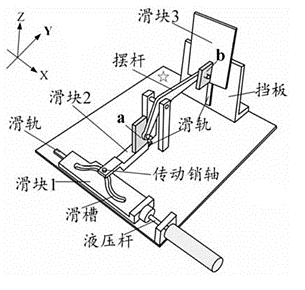

12、如图所示的传动装置，液压杆伸缩推动滑块 1 沿 X 轴方向平移，通过传动销轴带动滑块 2 沿 Y 轴方向平移，在摆杆的带动下，转化为滑块 3 沿 Z 轴方向平移。摆杆二端均已安装合适的 传动销轴，图中 a、b 二连接块分别与滑块 2、3 刚连接。为实现滑块 3 能连续顺畅地平移，小明在 a、b 上设计了四种方案，其 中合理的是（ ）
A、
B、
C、
D、
-
13、小明家是大棚蔬菜种植大户，小明看到父母给蔬菜浇水非常辛苦，于是他设计了如图所示的大 棚蔬菜自动浇灌控制系统。下列关于该自动浇灌系统的说法恰当的是（ ）
A、系统根据种植比例、植物编号、设定时间来确定电磁阀的开度，体现系统分析的科学性原则 B、系统已经设置电磁阀，手动阀 1 可以去除 C、设计系统时，既要考虑浇灌效率和效果，又要考虑成本，体现系统分析的综合性原则 D、定时器设定的时间会影响电磁阀的开闭，体现系统的动态性 -
14、如图所示是小明在通用技术实践课上制作的自行车驱动系统的结构模型，F1为施加在踏板轴上的驱动力，F2为链条施加在链轮上的阻力。在图示状态，下列对各个构件主要受力形式分析中正确的是（ ）
A、踏板轴受弯曲，曲柄受弯曲和受扭转，主轴受弯曲和受扭转 B、踏板轴受压和受弯曲，曲柄受弯曲，主轴受弯曲 C、踏板轴受压和受弯曲，曲柄受弯曲和受扭转，主轴受扭转 D、踏板轴受弯曲，曲柄受扭转，主轴受弯曲和受扭转 -
15、小马准备用大小足够、厚度合适的钢板加工该零件，下列说法不正确的是（ ）A、划线时应先划轮廓线，再划对称中心线 B、锉削时将工件夹持在台虎钳上，工件伸出钳口不宜过高 C、钻孔时为了将工件夹平，可在工件下面垫入长方体垫块 D、左侧 R25 圆弧加工流程可以是：划线一钻孔一锯割一锉削
-
16、图中错标和漏标的尺寸分别有几处（ ）
A、1 处、2 处 B、2 处、3 处 C、3 处、3 处 D、3 处、4 处 -
17、小明在家吹头发时，发现吹风机放在台面上插头易滑落有安全隐患，存放在抽屉里繁琐，于是他想设计一款可将吹风机固定于墙上的支架，支架上可放置吹风机并可缠绕电线解决插头滑落的问题。经测量吹风机电线的直径为5mm，设计要求如下：
①一个支架放置一个吹风机，放取方便，能收纳插头线；
②吹风机放置在支架上安全可靠，且对吹风机起到防刮保护；
③支架能安装在墙壁上，连接牢固，有足够的承重能力；
④使用3mm厚的钢板，辅助材料自选。
请根据上述描述和设计要求完成以下任务：
(1)、小明发现问题的途径是________________（单选）；A、观察日常生活 B、技术研究与技术试验 C、设计和分析信息(2)、下列连接件中，适合用于支架与墙壁连接的是____________（单选）；A、紧定螺钉
B、塑料膨胀螺丝
C、铆钉
(3)、画出支架的设计草图，必要时可用文字说明；(4)、在设计草图上注明主要尺寸。 -
18、如图所示为一款鱼缸，可利用物联网技术，对鱼缸的水质、氧气进行智能化管理和监控，请根据材料完成下面小题。
(1)、下列关于该鱼缸设计分析中，不恰当的是（ ）A、全色域生态灯，实现多场景灯光模式，体现设计的美观原则 B、采用智能可调节水泵，流速切换，实现人机关系舒适的目标 C、一键排水设计，实现人机关系高效的目标 D、该鱼缸的执行标准为GB4706.1-2005，体现设计的技术规范原则(2)、下列关于该鱼缸玻璃的设计分析中，主要从物的因素考虑的是（ ）A、玻璃边框做小圆角处理 B、UHA级高透光玻璃，逼真还原水下场景 C、耐摩擦抗冲击玻璃 D、显示温度的智能玻璃(3)、下列鱼缸配件中不属于标准件的是（ ）A、螺栓 B、过滤棉 C、弹簧 D、密封垫圈 -
19、如图所示为摔跤、柔道等运动垫。该运动垫中间缓冲层采用了自主研发且获得专利的梯度能量吸收缓冲结构，缓冲材料和刚性弹板采用三明治结构设计，对运动员既有保护作用，又有利于发力。请根据材料完成下面小题。
(1)、下列关于该运动垫的技术评价，合理的是（ ）A、可实时采集运动员的力度、速度及轨迹，体现了技术的综合性 B、芯片和三明治结构增加了制作成本，违背了经济原则 C、具有防污、易清洁、抗菌等多种作用，体现了技术的目的性 D、首次使用智能芯片技术，体现了技术的实践性(2)、该运动垫中间缓冲层采用自主研发且获得专利的梯度能量吸收缓冲结构，说明（ ）A、设计时采用该专利技术，运动垫自动成为专利产品 B、该结构获得专利后，运动垫的其他技术都将自动获得专利 C、无论申请专利产品与否，该运动垫都自动获得专利法保护 D、应用于该运动垫后，该缓冲结构无法继续受到专利法保护 -
20、如图所示为巴黎奥运会上中国制造“会变色”的彩虹球台。请根据材料完成下面小题。
(1)、该球台设计时的做法，不属于技术范畴的是（ ）A、整体以黑色为主，加上粉紫色元素，体现科技与浪漫 B、采用新型轻质高强材料，延长使用寿命 C、球台表面采用高分子特殊处理，保证硬度与平整度 D、台面与支撑边框形成双重框设计，牢固可靠(2)、从技术角度对该球台的说法中，不恰当的是（ ）A、以“试投入、强优化”研发该球台并投入奥运会使用，体现技术的实践性 B、首次采用自带芯片的可变灯光系统，可远程调光，体现技术的创新性 C、设计该球台时涉及材料学、电子学等知识，体现了技术的综合性 D、球台表面采用高分子材料处理技术，体现设计是技术的基础(3)、该球台的构思灵感来源于中国传统拱形桥，不仅摆脱了钢管时代球台四平八稳、因循守旧的印象，还突破了乒乓球台造型数十年不变的直线模式，该构思属于（ ）
A、形态分析法 B、联想法 C、设问法 D、仿生法
