1、如图所示是小罗家的露天阳台，她想设计一个可收缩的遮阳防雨棚，平时收缩在门楣处（门楣两侧均有侧墙），电机安装在如图所示一侧的侧墙上，不影响门口进出，下雨时自动展开，遮盖在露天阳台上方。已知露天阳台的长度为4m，宽度为3m，门洞的长度为3.6m，高度为2.8m。完成下面小题。
小罗准备设计该遮阳防雨棚的机械装置，设计要求如下：
a．装置能带动雨棚展开和收缩；
b．装置安装在侧墙上，电机的安装位置如图所示；
c．装置采用一个电机驱动；
d．防雨棚展开时上方不得积水，雨水往栏杆外侧流出；
e．有一定的防风能力。
请完成以下任务：
(1)、小明进行了以下设计分析，其中恰当的是（多选）______；A、考虑电机的安装位置； B、防雨棚展开后有一定坡度，防止顶部积水； C、装置应有保持功能，防止风带动防雨棚收缩； D、防雨棚展开后尺寸为：5000m×4000m。 E、装置安装时尽量选择合适的标准件。(2)、在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方块表示），简要说明方案的工作过程；(3)、在草图上标注主要尺寸。 -
2、如图所示是小罗家的露天阳台，她想设计一个可收缩的遮阳防雨棚，平时收缩在门楣处（门楣两侧均有侧墙），电机安装在如图所示一侧的侧墙上，不影响门口进出，下雨时自动展开，遮盖在露天阳台上方。已知露天阳台的长度为4m，宽度为3m，门洞的长度为3.6m，高度为2.8m。
小罗设计了如图所示的控制电路，Rs为负系数湿敏电阻，Rt为负系数的热敏电阻。下雨时，继电器J1吸合，电机正转（电流从左向右），遮阳防雨棚展开。在不下雨的情况下：若白天且温度高于上限温度时，电机也正转；晚上，电机反转，继电器J2吸合；白天且温度低于温度下限时，电机反转（电流从右向左），遮阳防雨棚收缩。请完成以下任务：
(1)、为实现电路功能，图a虚线框1中电路分析正确的是（单选）______；A、可选用1个与非门 B、可选用1个与门 C、可选用1个或门(2)、小罗对设计好的电路进行调试时，发现温度上限偏低，下列调试措施合理的是（单选）______；A、先调小Rp2，再调小Rp1 B、先调小Rp2，再调大Rpl C、先调大Rp2，再调小Rp1 D、先调大Rp2，再调大Rp1(3)、请在图b的两个虚线框中补全J1-1和J2-1的线路，实现电路功能。
(4)、小罗在调试时发现遮阳防雨棚已完全展开或已完全收回时，电机仍在运行。为了解决这个问题，小罗准备设置限位开关（S1、S2均为常闭开关），限位开关被触碰后断开。已知限位开关S1安装在展开一侧，限位开关S2安装在收回一侧，请帮助小罗完成电路中虚线框2的设计。
-
3、如图所示是一款电动伞：电动一键开合，遮雨遮阳两用。请完成以下任务：
(1)、设计时提出了以下要求，其中从人的角度考虑的是（多选）______；A、伞面色彩亮丽 B、一键打开或者收纳 C、伞骨采用航空铝合金材质，更有韧性(2)、设计时，在伞面加入高性能透明复合防晒涂层，能够阻隔99%以上的紫外线，防晒系数达到UPF50+，主要实现了人机关系的（单选）______目标A、高效 B、健康 C、安全(3)、伞骨折叠处的连接件可采用（单选）______A、紧定螺钉 B、金属合页 C、铆钉(4)、以下对该雨伞的优化措施不合理的是（单选）______。A、无线充电 B、仿生荷叶伞布，一甩即干 C、提高手柄的透气性 -
4、如图所示的报警电路中，IC1为比较器，V+＞V－时，输出高电平；V+＜V－时，输出低电平。下列关于该电路的分析中正确的是（ ）
A、当R1=R2时，F输出高电平 B、电容C1与C2的作用都是滤波 C、报警声太低沉，可能是R3太小 D、C1击穿，BP能正常报警 -
5、如图所示的信号处理电路，三极管为硅管，Ui为输入信号，Uc为电容两端电压。下列Uc波形与输入波形关系中可能的是（ ）
A、
B、
C、
D、
-
6、下列电子元器件中，可以作为电子控制电路的输出部分的是（ ）A、
B、
C、
D、
-
7、如图所示是板料剪切控制系统，其工作过程：送料轮负责送料，当测量轮检测到输送的长度达到设定值时，板料停止运动。随后PLC发送指令给方向控制阀，使其带动剪切机构作上下运动，得到所需长度的板料。请根据示意图及描述完成下题。
(1)、关于该系统，下列分析中恰当的是（ ）A、该系统的机械部分设计，运用了数学、力学、材料学等多种学科知识，体现了系统分析的综合性原则 B、系统以预设的速度及目标长度为基本参数，计算出运转速度，驱动送料轮送料，体现了系统分析的科学性原则 C、送料轮磨损后，切得板料的长度会出现较大偏差，体现了系统的动态性 D、测量轮的性能是该系统优化的影响因素(2)、关于该系统，下列说法不正确的是（ ）A、板材剪切长度的设定值不是干扰因素 B、该系统的控制器是PLC C、方向控制阀是该系统的执行器 D、该系统存在反馈过程 -
8、小明准备在通用技术实践课上用大小合适的钢块（34mm×12mm×8mm）制作如图所示的支柱固定夹，下列是小明设计加工流程时进行的分析，中合理的是（ ）
A、加工流程可以为：划线→钻孔→锯割→锉削 B、加工腰形通孔，应先钻两头的孔，再锯割，最后锉削 C、加工大孔前，应先锯出槽口 D、为防止零件生锈，可采用砂纸打磨，并做抛光处理 -

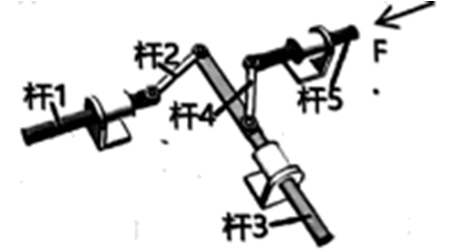

9、如图所示是一种连杆机构，在力F作用下，通过杆5带动杆1和杆3运动。在图示状态，下列对各个构件主要受力形式分析中正确的是（ ）
A、杆1受扭转，杆2受压，杆3受弯曲 B、杆1受压和受弯曲，杆2受拉，杆4受弯曲 C、杆2受压和受弯曲，杆4受拉，杆5受压 D、杆2受压，杆4受压，杆5受弯曲和受压 -

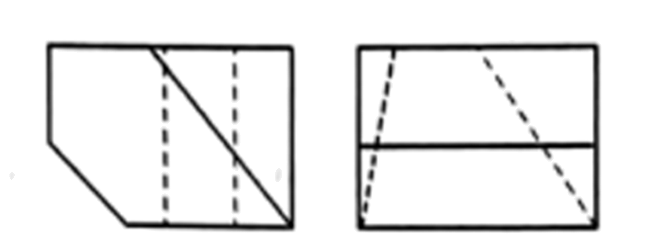

10、如图所示是某形体的主视图和左视图，对应的俯视图可能的是（ ）
A、
B、
C、
D、
-
11、下列加工工艺操作中不符合操作要领的是（ ）A、锉削
B、钻孔
C、凿削
D、近起锯
-
12、如图所示是一种数显扭力扳手，从人机关系的角度，下列分析中合理的是（ ）
A、能拆装标准件，表明该产品符合设计的技术规范原则 B、手柄的大小合适，主要考虑了人的静态尺寸 C、达到预定扭力值时触发蜂鸣器报警，实现了人机关系的安全目标 D、数显扳手拥有扭力设定、数值储存、数值输出等功能，符合设计的科学性原则 -

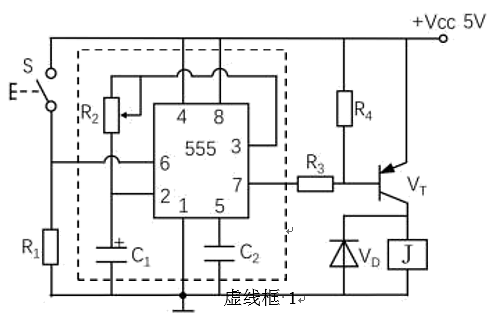

13、如图所示是小明为浴缸设计的定时注水控制试验电路。短暂按下按钮开关s后松开，继电器吸合，进水阀开启，一旦时间到达，进水阀会自动关闭，停止向浴缸注水。请根据题图及描述，完成以下任务：
表555集成电路功能表
2脚
6脚
3脚
7脚
任意
高电平
断开
保持
保持
低电平
接地
(1)、小明搭建了电路并通电测试，开关s保持断开，在电路稳定后，用数字多用电表的电压挡检测7脚的电位，测量结果是（单选） ;A、接近Vcc B、接近Vcc/2 C、接近0V(2)、小明希望将注水的时间变长，合理的措施有（多选） ；A、调大R2 B、增大C1的值 C、增大C2的值 D、增大R3(3)、小明设计了下列方案替换虚线框1中的电路，能实现原功能的是（单选） ;A、
B、
(4)、小明想用电压比较器重新设计本题中的电路，实现原有电路的功能。请在虚线框2中连接给定的元器件，将电路补充完整。
-
14、如图a所示是小明家的客厅。由于天花板没有安装吊顶，为了美观，小明想利用电视机柜后部空间，设计一个可升降的投影装置。平时投影幕布升降装置隐藏在电视机柜后部，使用时投影幕布能向上完全展开。已知电视机柜的尺寸为3000mm×500mm×500mm，电视机柜离墙面150mm。投影幕布为软质材料，展开后的尺寸如图b所示。请你设计该投影幕布的机械装置，设计要求如下：
（a）装置能带动投影幕布的展开和收缩；
（b）平时装置低于电视机柜，展开后投影幕布下沿能高于电视机柜；
（c）一套装置采用一个电机驱动；
（d）投影幕布展开后能保持在相应高度。
请完成以下任务：
(1)、小明进行了以下设计分析，其中不恰当的是（单选） ；A、投影幕布可固定在轴（或杆）上，通过轴（或杆）的运动实现投影幕布的展开和收缩； B、投影幕布在升降过程中，装置具有一定的稳定性； C、选择装置材料时，优先考虑材料的成本； D、装置应有保持功能，防止自重带动投影幕布收缩。(2)、请你在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机可用方框表示），简要说明方案的工作过程；(3)、在草图上标注主要尺寸。 -
15、如图所示的电热水壶具有水沸腾后自动断电、干烧自动断电的功能。小明发现该电热水壶没有保温功能，于是准备改进电路，使水沸腾后自动进入保温状态。请完成以下任务：(1)、干烧自动断电的控制方式属于（单选）A、开环控制 B、闭环控制(2)、考虑电热水壶使用的广泛性，以下关于水沸腾后自动断电功能的实现原理分析中，最合理的是（单选） ；
A、利用热敏电阻检测水温是否到100℃，再利用控制电路断开加热电路； B、利用沸腾时产生的水蒸气使壶盖内的双金属片变形，断开加热电路； C、使用驻极体话筒检测水沸腾时的声音，再利用控制电路断开加热电路；(3)、为了设计制作保温功能控制电路，小明进行了以下分析，其中不恰当的是（多选） ；A、将水温精确的控制在某一特定温度； B、提供保温功能设置，使用户能够选择合适的水温； C、将加热器的功率减半来实现保温功能； D、由热敏电阻检测水温，通过温度区间控制实现保温功能。(4)、以下是小明绘制的具有温度区间控制功能的控制系统方框图，正确的是（单选） 。A、
B、
C、
D、
-

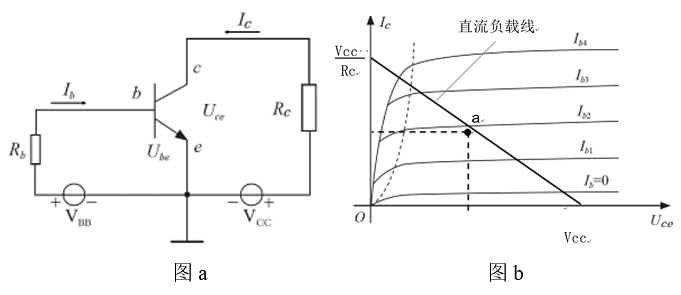

16、如图a所示是三极管共发射极电路，图b是该三极管输出特性曲线，它表示了三极管在不同Ib值的情况下Uce与Ic的关系。图b上的直流负载线描述了图a输出回路中负载Rc、Uce、Ic的变化关系。当前三极管工作状态处于Q点。下列分析不合理的是（ ）
A、当前三极管工作于放大状态 B、Rb适当增大，Q点沿直流负载线下移 C、Rc适当减小，Q点沿Ib2所对应的特性曲线右移 D、Vcc适当减小，Uce可能增大 -
17、如图所示是小明设计的运料车往复运动指示灯控制电路。当运料车向右运动时，指示灯D1亮，D2不亮。反之，指示灯D2亮，D1不亮。下列关于虚线框内的电路设计合理的是（ ）
A、
B、
C、
D、
-
18、小明准备在印刷电路板上制作如图所示的土壤湿度测试器。下列制作过程中不正确的是（ ）
A、用多用电表×100挡检测V1，若正接和反接时指针均不偏转，说明V1损坏 B、元器件焊接的一般顺序：先小后大、先低后高 C、为了增加热量传送速度，可增加烙铁头对管脚和焊盘的接触面积 D、将元器件插入印制电路板后，先完成焊接，再剪去引脚的多余部分 -

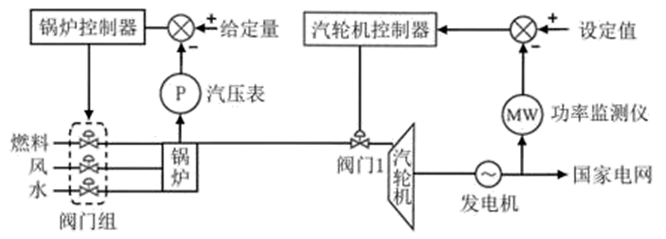

19、如图所示是火电厂协调发电控制系统示意图，该系统确保发电功率稳定地匹配电力部门的要求。该系统分为发电机控制子系统和锅炉控制子系统。发电机控制子系统的工作过程是：汽轮机控制器将发电机输出的功率与电力部门要求的功率值进行比较，根据功率偏差信号调节阀门1开度，从而改变进入汽轮机的蒸汽流量，以改变发电机功率，使其与设定值保持一致。锅炉控制子系统的工作过程是：当阀门1开度改变后，将引起锅炉内主汽压力变化，经汽压表检测后与给定量比较，锅炉控制器利用其差值去控制阀门组，改变锅炉的燃烧率，即控制燃料量、送风量和引风量，同时控制给水流量等方式，达到锅炉内主汽压力稳定。
请根据题图及其描述完成下面小题。
(1)、下列关于火电厂协调发电控制系统的分析中不正确的是（ ）A、该系统的目的是使发电机响应控制要求 B、发电机功率的改变会影响锅炉的燃烧率 C、功率监测仪检测的是国家电网的实时负荷 D、燃料、送风量、引风量、给水流量的变化会导致锅炉生产的蒸汽压力的变化(2)、下列关于发电机控制子系统的分析中正确的是（ ）A、发电机的发电功率设定值由人工设定，其控制手段属于人工控制 B、汽轮机控制器发出的指令属于控制量 C、阀门1的开度大小影响汽轮机转速，所以汽轮机属于被控对象 D、功率监测仪输出信号异常属于干扰因素 -

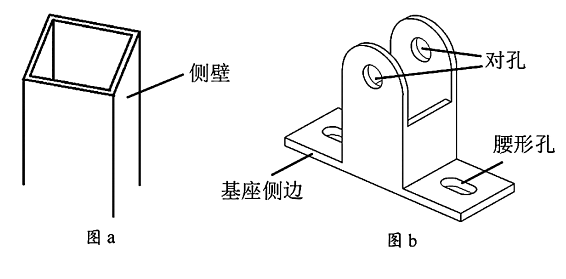

20、小明准备用厚度为4mm，截面为40mm×40mm，长度足够的方形钢管（如图a所示）加工成如图b所示的脚轮支架。下列是小明设计加工流程时进行的分析，其中不合理的是（ ）
A、先在工件上划对称线和中心线，再划轮廓线 B、支架上部的加工，应先钻对孔，再加工四周侧壁 C、基座侧边的表面处理，可以先锉削再弯折 D、加工腰形孔时，可先在两端钻孔，再用木工凿凿掉中间部分，最后锉削
